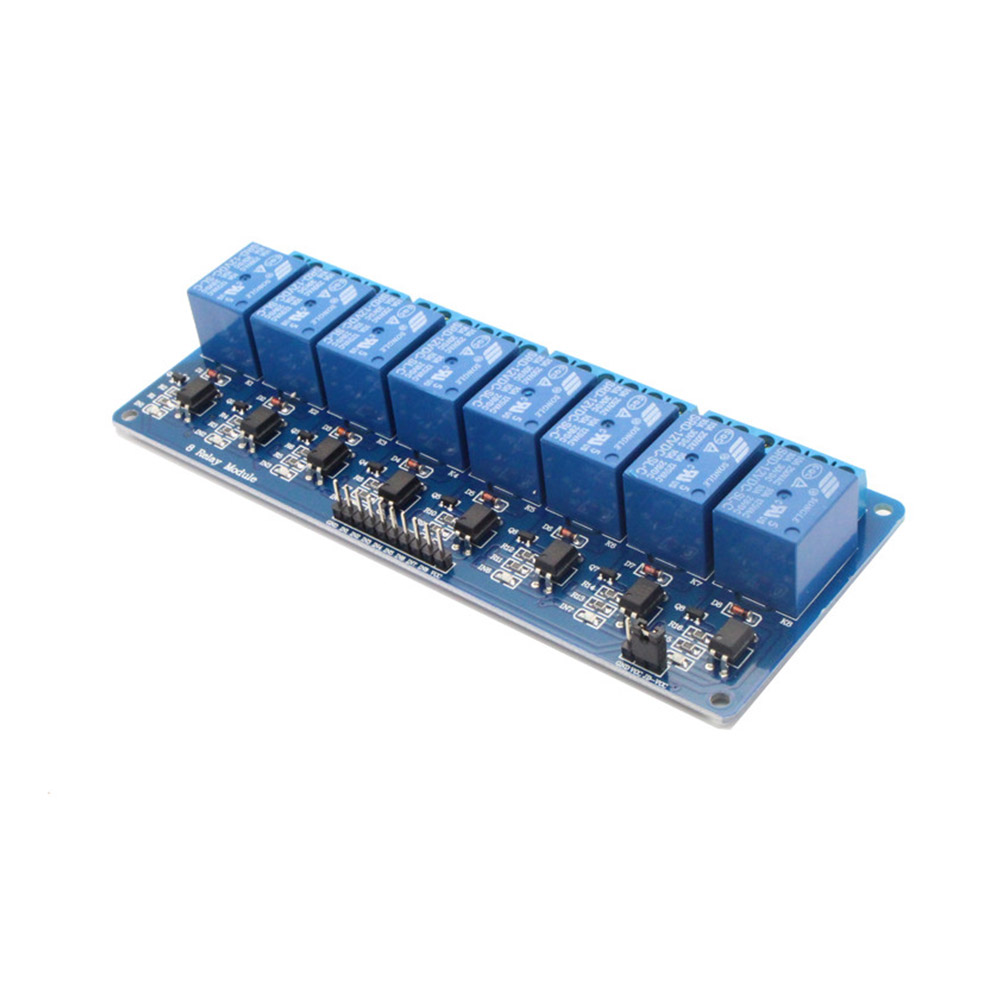

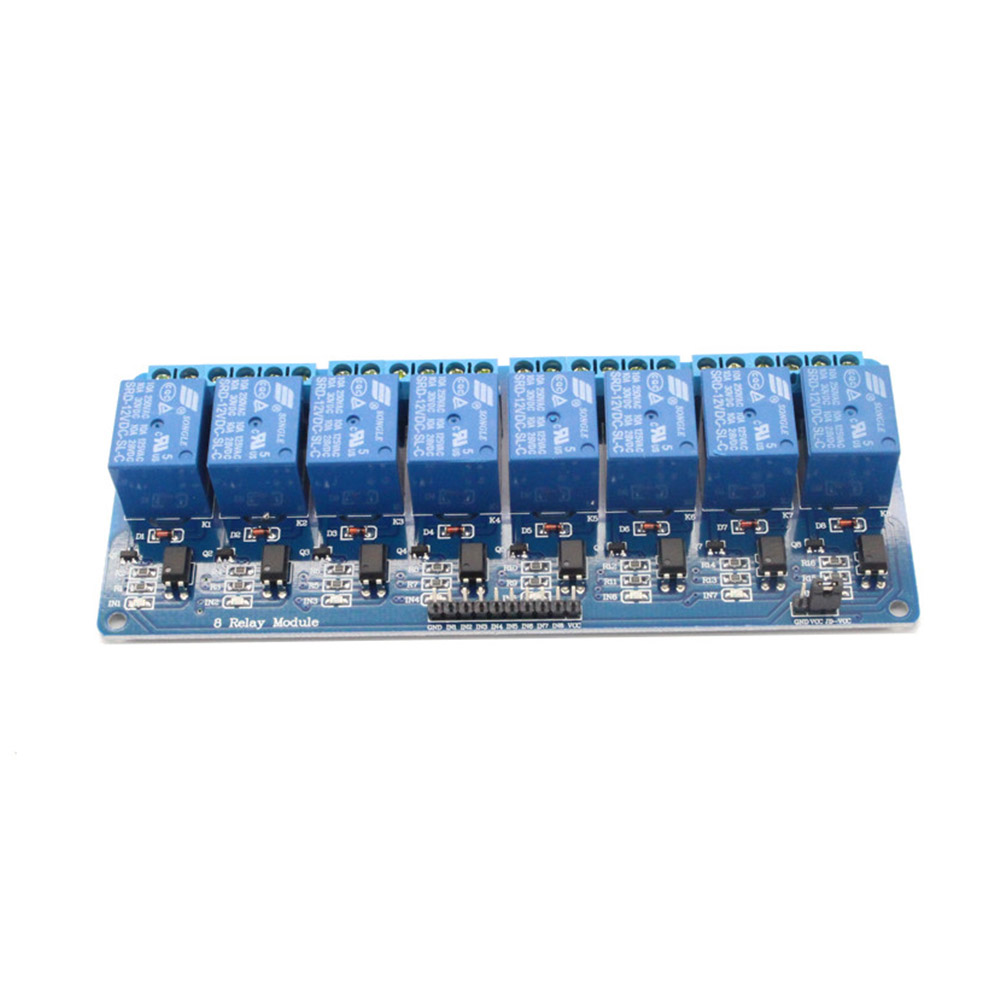

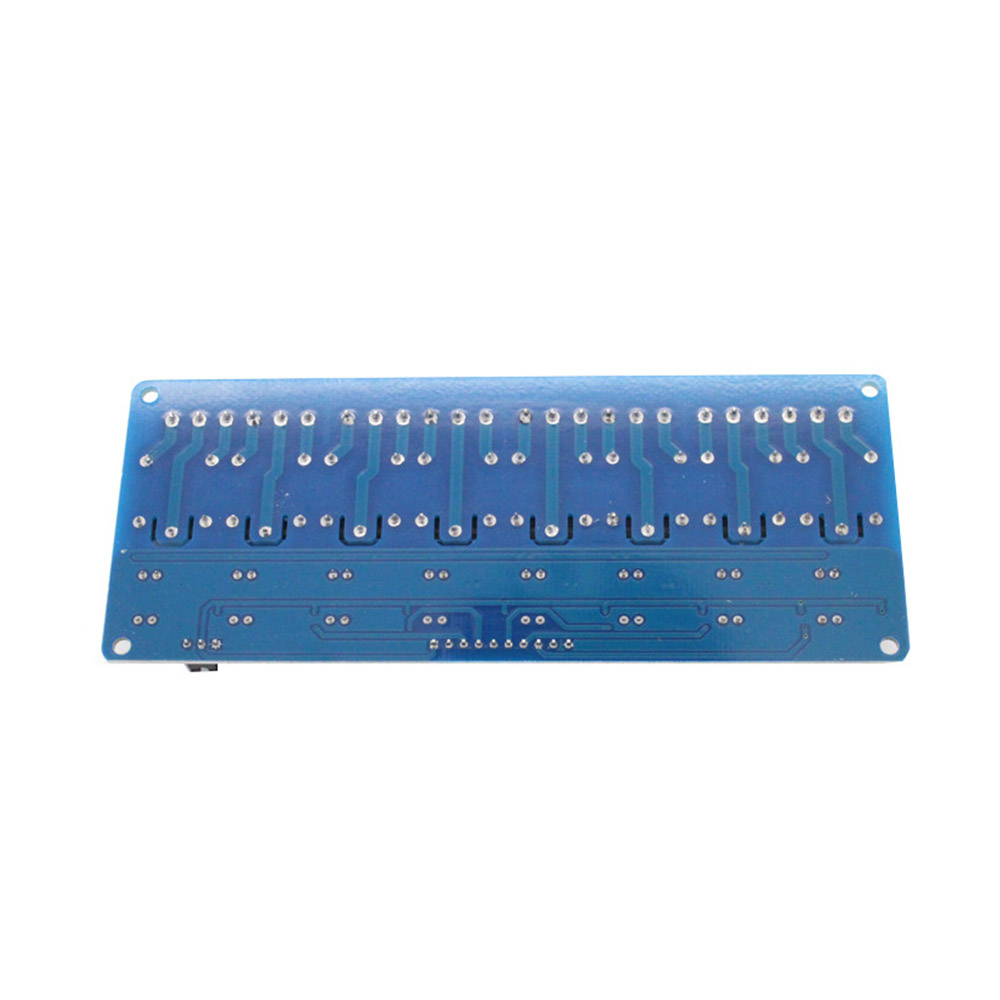

8 Kanal Relais 12V

Menge Stückpreis
bis 4 5,49 €
ab 5 5,19 €
ab 20 4,95 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10388
Dieses 12v 8-Kanal Relais mit Optokoppler für Arduino bis zu  8 elektrische Lasten... mehr

Dieses 12v 8-Kanal Relais mit Optokoppler für Arduino bis zu  8 elektrische Lasten bzw. Geräte über digitale Ausgänge eines Mikrocontrollers wie dem Arduino zu steuern. Es verfügt über 8 Relaiskanäle, die jeweils einen Wechslerkontakt besitzen, der bei Erhalt eines digitalen 0V Signals (Low-Level-Trigger) geschlossen wird. Durch den Optokoppler werden die Signale galvanisch getrennt, um eine höhere Störfestigkeit zu erreichen. Das Relais-Modul arbeitet mit einer Versorgungsspannung von DC 12V und ist somit geeignet für den Betrieb von größeren elektrischen Geräten. Der Logikpegel zum Schalten der Relais beträgt 5V. Zum Schalten eines Relais muss ein "LOW"-Signal unter 3V anliegen.

Hinweis: Der Hersteller des Relais kann vom Produktbild abweichen. Die Leistungsdaten sind jedoch immer gleich und der benötigte Spulenstrom kann leicht variieren.

Details

  • Schaltspannung 12V
  • Low-Level Trigger (0V - 3V)
  • Relais schaltet Lasten bis AC250V 10A und DC30V 10A
  • Anschluss der Last über stabile Schraubklemmen
  • separate Stromquelle für Logik und Relais möglich (über Jumper VCC/JD-VCC)

Lieferumfang

  • 1 x fertig aufgebautes Modul wie abgebildet
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "8 Kanal Relais 12V"
28.05.2023

Super schneller Versand und die Ware wie immer sehr gut

Danke?alles bestens.

25.03.2022

schaltet zuverlässig

Es fehlt die Angabe in sämtlichen Beschreibungen das die Eingänge nur Minus schaltend sind.
Es fehlt die genaue Angabe was der Jumper bei den verschiedenen Stellungen mit der Schaltung macht.

Admin 28.03.2022

Hallo,

vielen Dank für den Hinweis! Wir werden die Beschreibung in Kürze um die fehlenden Informationen ergänzen.

Freundliche Grüße

Ihr Team von Roboter-Bausatz.de

15.02.2022

Schnell geliefert, Ware ideal

Genial, platzsparend und Leistungsstark, lässr sich sogar mit einem LDR ansteuern.
Perfekt um eigene Ideen einfach zu verwirklichen egal ob im Hifi Bereich, Modellbau oder Hausinstalation.

27.12.2021

Hallo, danke für die schnelkle Lieferung. Alles Bestens.

Artikel Gut und Preiswert.

30.03.2021

Sehr schnelle Lieferung

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

TIPP!
BUNDLE
BUNDLE
MB102 Breadboard 830 Kontakte MB102 Breadboard 830 Kontakte
Inhalt 1 Stück
ab 1,15 €
Entlötpumpe Entlötpumpe
ab 2,72 €
Lötzinn 1mm 100g bleifrei Lötzinn 1mm 100g bleifrei
Inhalt 0.1 Kilogramm (89,50 € / 1 Kilogramm)
8,95 €
Zuletzt angesehen
Artikelfragen 1
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von camilla s*** , Datum: 09.04.2024

hallo. ich habe die 12 kanals 12 relays bestellt und kreige die nicht zum schalten.. habe gesehen in ein kommentar dass die nur mit minus schalten??? haben sie ein infoblatt wie dass geht? Mfg Camilla

Antwort des Shopbetreibers

Sie müssen den IN-Pin auf Masse ziehen, also ein Signal von DC 0 bis 3V an den IN-Pin leiten, dann schaltet das Relais. Bei DC3.3V bis 5V ist das Relais aus.

Sie können die Logik am Ausgang invertieren, hier die Pinbelegung:

  • COM: Gemeinsamer Pin
  • NC (Normally Closed): Bei der NC-Konfiguration, ist das Relais standardmäßig geschlossen. Es fließt Strom, bis ein Signal den Stromkreis öffnet.
  • NO (Normally Open): Bei der NO-Konfiguration ist das Relais immer offen. Es fließt kein Strom, bis ein Signal den Stromkreis schließt.
