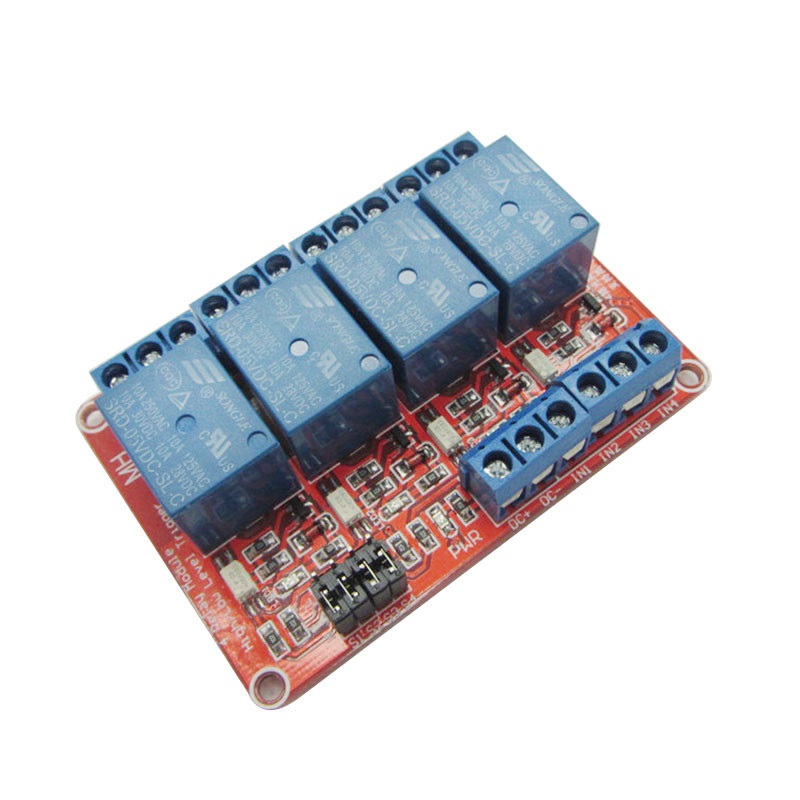

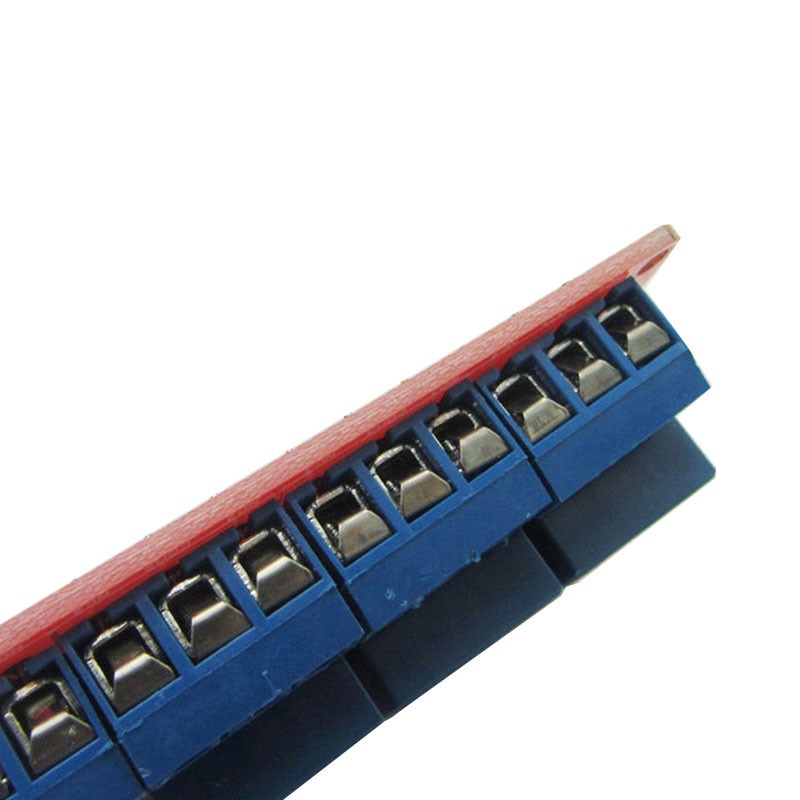

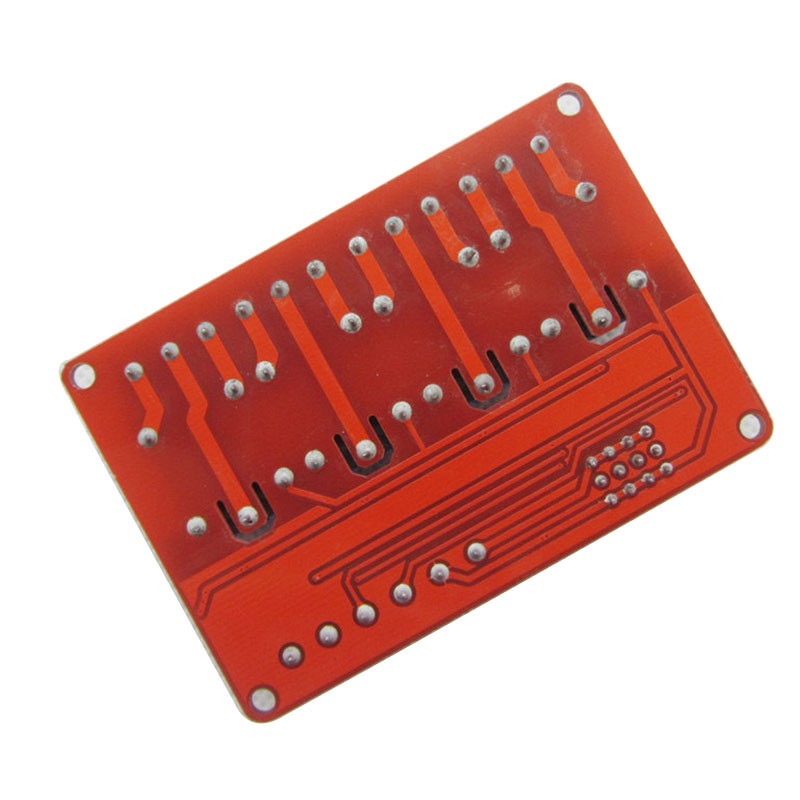

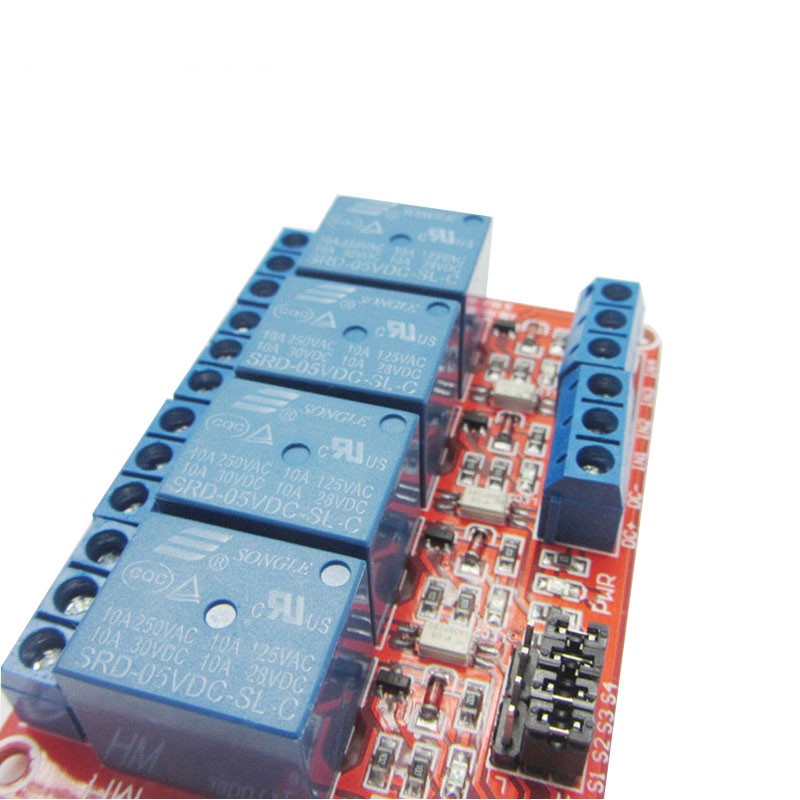

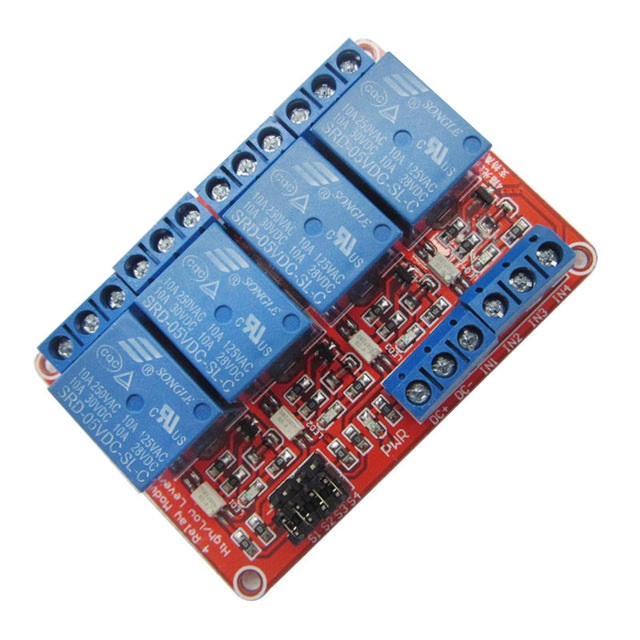

4 Kanal Relais Modul 5V High / Low Level Trigger einstellbar

(7)
Vorschau: 4 Kanal Relais Modul 5V High / Low Level Trigger einstellbar Vorschau: 4 Kanal Relais Modul 5V High / Low Level Trigger einstellbar Vorschau: 4 Kanal Relais Modul 5V High / Low Level Trigger einstellbar Vorschau: 4 Kanal Relais Modul 5V High / Low Level Trigger einstellbar Vorschau: 4 Kanal Relais Modul 5V High / Low Level Trigger einstellbar
4 Kanal Relais Modul 5V High / Low Level Trigger einstellbar
4 Kanal Relais Modul 5V High / Low Level Trigger einstellbar
4 Kanal Relais Modul 5V High / Low Level Trigger einstellbar
4 Kanal Relais Modul 5V High / Low Level Trigger einstellbar
4 Kanal Relais Modul 5V High / Low Level Trigger einstellbar

Menge Stückpreis
bis 4 3,99 €
ab 5 3,75 €
ab 20 3,59 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • Artikel-Nr.: RBS11616
share
Tweet
Pin it
Email
share
Beschreibung Bewertungen 7
Beschreibung
5V 4 Kanal Relais-Modul für Arduino, Raspberry uvm. mit Entkopplung über... mehr
Menü schließen

5V 4 Kanal Relais-Modul für Arduino, Raspberry uvm. mit Entkopplung über Optokoppler zur Erhöhung der Störfestigkeit.

Die einzelnen Kanäle lassen sich über Jumper auf "High Level"- oder "Low Level"-Trigger umschalten. Die Relais können Lasten von  AC250V 10A und DC30V 10A schalten.

Sie können das Modul auch einfach über einen Microcontroller oder Raspberry Pi ansteuern um verschiedenste Geräte zu schalten.

Anschluss:

  • DC +: positive power supply
  • DC-:  negative power supply
  • IN1-IN4: Jumper um die einzelnen Kanäle auf Low / High umzustellen
  • NO1-NO4: "Normally Open"-Anschlüsse
  • COM1-COM4 Masseanschluss (GND)
  • NC1-NC4: "Normally Closed"-Anschlüsse

Details

  • 4 Kanal Relay
  • Schaltspannung: 5V
  • Kanäle einzeln einstellbar (High / Low)
  • LEDs zur Statusanzeige
  • Ausgestattett mit hochbelastbaren Relais
  • Schaltleistung AC: max. 250V / 10A ; DC: max. 30V / 10A DC
  • Kann direkt mit einem Mikrocontroller angesteuert werden (Raspberry Pi, Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic)
  • Abmessungen: 73 mm x 50 mm x 18,5 mm
  • 4 Montagebohrungen: Lochmaß 3.1mm, Abstand 67mm * 44.5mm

Lieferumfang

  • 1x 4 Kanal Relais Modul 5V High / Low Level Trigger einstellbar
Bewertungen 7
Bewertungen lesen, schreiben und diskutieren... mehr
Menü schließen
Kundenbewertungen für "4 Kanal Relais Modul 5V High / Low Level Trigger einstellbar"
Von: Am: 22.04.2024

Wieder schnell, reibungslos , gerne wieder

macht spaß ??

Von: Am: 27.02.2023

sehr schnelle Lieferung

Von: Am: 15.06.2022

Gute Qualität, Klemmleisten von der Größe her etwas fummelig, aber sonst sehr gut.

Das Modul funktioniert sehr gut. Was eigentlich wirklich fehlt: Ein Schaltplan der Eingangsbeschaltung. Man kann nur erahnen, das es ein bidirektionaler Optokoppler mit einem 1kOhm Vorwiderstand ist, der per Jumper an Masse oder an +5V geschaltet wird. Und die Klemmleisten sind etwas fummelig klein, aber größere Klemmleisten würden das Modul auch insgesamt vergrößern.

Von: Am: 07.08.2021

Wunderbar

alles bestens, meine Empfehlung!

Von: Am: 09.01.2021

Schnelle Lieferung, gutes Produkt

Alles OK. Gutes Produkt, schnelle Lieferung. Besser geht es nicht.

Von: Am: 14.12.2019

Kaufabwicklung besten.

Schnelle Lieferung der Platine. Die Relaisplatine ist sehr gut verarbeitet. Kann ich weiter emfehlen.

Von: Am: 19.05.2019

alles bestens

Preis-Leistung stimmt, Qualität gut, Lieferung und Verpackung, alles bestens

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Ähnliche Artikel Kunden kauften auch Kunden haben sich ebenfalls angesehen
Ähnliche Artikel
ESP8266 ESP-01 12V Relais für IOT App Controlling ESP8266 ESP-01 12V Relais für IOT App Controlling
ab 14,19 €
Lichtempfindliches Timer Relais Modul Lichtsteuerungsschalter DC 12V Lichtempfindliches Timer Relais Modul...
Inhalt 1 Stück
ab 6,49 €
Photosensitives Relais Modul XH-M131 Lichtsteuerungsschalter DC 5V Photosensitives Relais Modul XH-M131...
Inhalt 1 Stück
ab 1,95 €
Kunden kauften auch
2 Kanal Relais Modul 5V High / Low Level Trigger einstellbar 2 Kanal Relais Modul 5V High / Low Level...
ab 2,25 €
1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar 1 Kanal Relais Modul 5V High / Low Level...
ab 1,50 €
2 Kanal Relais 5V Low Level 2 Kanal Relais 5V Low Level
ab 1,95 €
DS18B20 Temperatur Sensor - Wasserdichter Thermometer/Temperaturfühler DS18B20 Temperatur Sensor, Wasserdicht
ab 1,29 €
02:59:12 h
-28%
BUNDLE
MB102 Breadboard 830 Kontakte MB102 Breadboard 830 Kontakte
1,00 € Statt: 1,39 €
TIPP!
40 Pin Dupont / Jumper Kabel Buchse-Buchse 20 cm 40 Pin Dupont / Jumper Kabel Buchse-Buchse 20 cm
ab 0,79 €
Dupont Kabel Buchse auf Stecker 40 Pin Dupont / Jumper Kabel Buchse-Stecker 20 cm
ab 0,85 €
4 Kanal Relais 5V 4 Kanal Relais 5V
ab 2,75 €
02:59:12 h
-31%
MEGA 2560 R3 Board MEGA 2560 R3 Board
10,95 € Statt: 15,95 €
BUNDLE
UNO R3 MEGA328P ATMEGA16U2 Board Arduino kompatibel UNO R3 ATMEGA328P ATMEGA16U2 Board Arduino...
ab 9,45 €
BUNDLE
UNO R3 Mega328P CH340G UNO R3 ATMega328P CH340G
6,55 €
1 Kanal Relais 5V 230V 1 Kanal Relais 5V / 230V
ab 0,95 €
-20%
Stiftleisten Sortiment bunt einreihig 40 Pin gerade Stiftleisten Sortiment bunt einreihig 40 Pin...
ab 0,36 € 0,45 €
I2C/TWI Anschlussmodul für 1602 LCD Display I2C/TWI Anschlussmodul für 1602 LCD Display
ab 1,75 €
-10%
Spannungswandler XL4015 DC-DC Step-Down Modul mit Kühlkörper Spannungswandler XL4015 DC-DC Step-Down Modul...
ab 1,76 € 1,95 €
BMP280 Barometer Luftdrucksensor Temperatursensor Wetterstation BMP280 Barometer Luftdrucksensor...
ab 1,25 €
-10%
L298N Motortreiber mit doppelter H-Brücke L298N Motortreiber mit doppelter H-Brücke
ab 2,06 € 2,29 €
Nano Mega328P V3.0 USB CH340G Modul Nano Mega328P V3.0 USB CH340G Modul
ab 5,15 €
BUNDLE
65 Breadboard Jumper Kabel im Set 65 Jumper Wire Kabel im Set
ab 1,29 €
Spannung Sensor Modul DC0-25V Spannung Sensor Modul DC0-25V
ab 0,45 €
Arduino Nano V3.0 Terminal Adapter Bausatz Arduino Nano V3.0 Terminal Adapter Bausatz
ab 1,49 €
Drehencoder / Drehgeber KY-040 Modul Drehencoder / Drehregler KY-040 Modul
ab 0,95 €
Spannungswandler LM2596 DC-DC Step-Down Modul 2A Spannungswandler LM2596 DC-DC Step-Down Modul 2A
ab 1,04 €
Bewegegungssensor HC-SR501 Infrarot PIR Bewegungssensor HC-SR501 Infrarot PIR
ab 1,35 €
Kapazitiver Bodenfeuchtigkeitssensor für Arduino / Raspberry Pi Kapazitiver Bodenfeuchtigkeitssensor für...
ab 1,19 €
BUNDLE
NodeMCU V3 ESP8266 Wifi Board Arduino Kompatibel NodeMCU V3 ESP8266 Wifi Board Arduino Kompatibel
ab 4,04 €
Potentiometer Sortiment 1K-1M (9 Stück) Potentiometer Sortiment 1K-1M (9 Stück)
ab 2,79 €
DHT11 Modul digitaler Feuchtigkeits- und Temperatursensor DHT11 Modul digitaler Feuchtigkeits- und...
ab 1,73 €
4 Kanal Solid State Relais Modul 5V/230VAC Low Level Trigger 4 Kanal Solid State Relais Modul 5V/230VAC Low...
ab 10,05 €
1 Kanal Solid State Relais Modul 1 Kanal Solid State Relais Modul 5V/230VAC Low...
ab 1,95 €
50 Stk
50 Miniatur Drucktaster / Tastschalter 6x6x4,3mm 50 Miniatur Drucktaster / Tastschalter 6x6x4,3mm
Inhalt 50 Stück (0,01 € / 1 Stück)
ab 0,59 €
BUNDLE
MB102 Stromversorgungsmodul für Breadboards 3,3V und 5V MB102 Stromversorgungsmodul für Breadboards...
ab 1,09 €
LCD Display Modul 1602 HD44780 mit I2C Controller LCD Display Modul 1602 HD44780 mit I2C Controller
ab 3,55 €
8 Kanal Relais 5V 8 Kanal Relais 5V
ab 5,19 €
LCD Display Modul 1602 HD44780 LCD Display Modul 1602 HD44780
ab 2,45 €
HC-SR04 Ultraschallsensor für Rspberry Pi und Arduino HC-SR04 Ultraschallsensor
ab 1,10 €
-10%
SD Card Reader Adapter Modul für Arduino V2 SD Card Reader Adapter Modul für Arduino V2
ab 1,16 € 1,29 €
02:59:12 h
-31%
UNO R3 Gehäuse UNO R3 Gehäuse
0,75 € Statt: 1,09 €
1 Kanal Solid State Relais Modul 5V/230VAC High Level Trigger 1 Kanal Solid State Relais Modul 5V/230VAC High...
ab 2,69 €
ESP8266 ESP-01S WiFi Modul ESP8266 ESP-01S WiFi Modul
ab 2,95 €
Kunden haben sich ebenfalls angesehen
2 Kanal Relais 5V Low Level 2 Kanal Relais 5V Low Level
ab 1,95 €
4 Kanal Relais 5V 4 Kanal Relais 5V
ab 2,75 €
4x Relais Module 5V High/Low Trigger einstellbar 4x Relais Module 5V High/Low Trigger einstellbar
ab 9,79 €
1 Kanal Solid State Relais Modul 1 Kanal Solid State Relais Modul 5V/230VAC Low...
ab 1,95 €
-10%
4 Kanal Solid State Relais Modul 5V/230VAC High Level Trigger 4 Kanal Solid State Relais Modul 5V/230VAC High...
ab 6,97 € 7,75 €
Spannungswandler LM2596 DC-DC Step-Down Modul 2A Spannungswandler LM2596 DC-DC Step-Down Modul 2A
ab 1,04 €
8 Kanal Relais Modul 5V High / Low Level Trigger einstellbar 8 Kanal Relais Modul 5V High / Low Level...
ab 8,69 €
16 Kanal Relais 12V Low Level Trigger 16 Kanal Relais 12V Low Level Trigger
ab 11,44 €
-10%
Spannungswandler Step-Down Modul DC-DC 4-50V Spannungswandler Step-Down Modul DC-DC 4-50V 3A...
ab 1,34 € 1,49 €
2 Kanal Solid State Relais Modul 5V/230VAC High Level Trigger 2 Kanal Solid State Relais Modul 5V/230VAC High...
ab 5,29 €
8 Kanal Relais 12V 8 Kanal Relais 12V
ab 5,09 €
8 Kanal Relais 5V 8 Kanal Relais 5V
ab 5,19 €
-20%
Stiftleisten Sortiment bunt einreihig 40 Pin gerade Stiftleisten Sortiment bunt einreihig 40 Pin...
ab 0,36 € 0,45 €
-10%
Spannungswandler XL4015 DC-DC Step-Down Modul mit Kühlkörper Spannungswandler XL4015 DC-DC Step-Down Modul...
ab 1,76 € 1,95 €
-10%
ESP8266 5V WiFi Relais Modul 1 Kanal ESP8266 5V WiFi Relais Modul 1 Kanal
ab 6,38 € 7,09 €
ESP8266 ESP-01S WiFi Modul ESP8266 ESP-01S WiFi Modul
ab 2,95 €
2 Kanal Relais Modul 5V High / Low Level Trigger einstellbar 2 Kanal Relais Modul 5V High / Low Level...
ab 2,25 €
8 Kanal Solid State Relais Modul 5V/230VAC Low Level Trigger 8 Kanal Solid State Relais Modul 5V/230VAC Low...
ab 14,49 €
-10%
BUNDLE
UNO CNC Shield V3 kompatibel mit Arduino UNO UNO CNC Shield V3 kompatibel mit Arduino UNO
ab 3,92 € 4,35 €
I2C Pegelwandler/Level Konverter 3.3V-5V bidirektional 2-Kanal I2C Pegelwandler/Level Konverter 3.3V-5V...
ab 0,89 €
Optischer Endschalter mit Kabelsatz Optischer Endschalter mit Kabelsatz 3-Pin, 50cm...
ab 1,05 €
Drehencoder / Drehgeber KY-040 Modul Drehencoder / Drehregler KY-040 Modul
ab 0,95 €
LCD Keypad Shield mit Display 1602 LCD Keypad Shield mit Display 1602
ab 3,69 €
-20%
Mystery Box Arduino Mystery Box Arduino
39,95 € 49,94 €
Mini Wasserpumpe mit USB Mini Wasserpumpe mit USB
ab 2,07 €
BUNDLE
Raspberry Pi Pico RP2040 Raspberry Pi Pico RP2040
5,45 €
7 Pin Dupontkabel 2.54mm Buchse-Stecker 25 cm 7 Pin Dupontkabel 2.54mm Buchse-Stecker 25 cm
Inhalt 1 Stück
ab 0,55 €
yourDroid Netzteil für Raspberry Pi DC 5V 3A USB-C yourDroid Netzteil für Raspberry Pi DC 5V 3A USB-C
6,69 €
BUNDLE
Netzteil 12V 3A 5,5x2,1mm DC-Buchse yourDroid Netzteil 12V 3A 5,5x2,1mm DC-Stecker
ab 8,05 €
Spannungswandler Step Up/Down 10A DC 5V-32V auf 1V-30V LTC3780 Spannungswandler Step Up/Down 10A DC 5V-32V auf...
ab 25,45 €
6,35 mm auf 8 mm Klauenkupplung Wellenkupplung D20L25 6,35 mm auf 8 mm Klauenkupplung Wellenkupplung...
ab 4,59 €
BUNDLE
NodeMCU V3 ESP8266 Wifi Board Arduino Kompatibel NodeMCU V3 ESP8266 Wifi Board Arduino Kompatibel
ab 4,04 €
Optischer Endschalter Endstop mit 1m Kabel Optischer Endschalter Endstop mit 1m Kabel
ab 1,89 €
ESP32 NodeMcu Entwicklungsboard ESP-WROOM-32 ESP32 NodeMcu Entwicklungsboard ESP-WROOM-32
ab 8,15 €
Neigungssensor Modul Neigungssensor Modul
ab 1,35 €
1 Kanal Solid State Relais Modul 5V/230VAC High Level Trigger 1 Kanal Solid State Relais Modul 5V/230VAC High...
ab 2,69 €
3296 Trimmpotentiometer Sortiment 15 Werte 3296 Trimmpotentiometer Sortiment 15 Werte
ab 2,35 €
ESP8266 ESP-12S Serial WiFi Modul ESP8266 ESP-12S Serial WiFi Modul
ab 3,15 €
ESP8266 ESP-07S WiFi Serial Modul ESP8266 ESP-07S WiFi Serial Modul
ab 3,35 €
1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar 1 Kanal Relais Modul 5V High / Low Level...
ab 1,50 €
Zuletzt angesehen
Artikelfragen 2
Artikelfragen 2
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr
Menü schließen

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Anonym A*** , Datum: 07.12.2023

So wie ich das verstehe, wird das Board mit 5V versorgt. Kann man die Eingänge trotzdem mit 3,3V (ESP32) schalten?

Antwort des Shopbetreibers

Ja, das funktioniert. Die Versorgungsspannung vom Relais ist 5V, die High Level Logik funktioniert schon ab 3.3V.

Am besten ist es, die Jumper auf LOW zu setzen und mit dem ESP32 die Pins auf LOW zu setzen, um das Relais zu schalten.

Wenn Sie das Relais mit einem hohem Pegel benutzen wollen, sollten Sie zwischen IN und den Microcontroller Pins einen Widerstand bis 1K setzen.

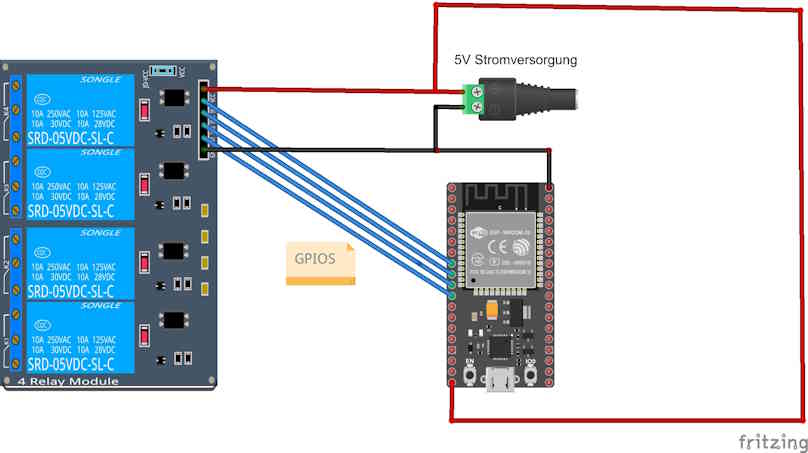

Verkabelung könnte so aussehen (Platine/Pinbelegung weicht vom Artikel ab):

ESP32-Relais

  • Rot: VCC 5V
  • Schwarz: GND
  • Blau: GPIOs

Frage von Anonym A*** , Datum: 19.11.2021

Wie hoch muss der Strom sein, damit das Relais anziehen kann? Ich suche ein 5V Relais mit einem Anzugstrom um 1mA

Antwort des Shopbetreibers

Der benötigte Strom beträgt 15-20mA pro Relais.
