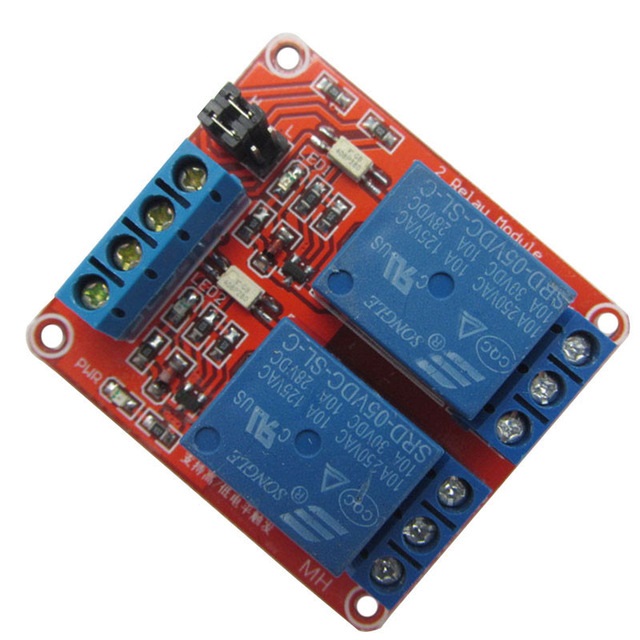

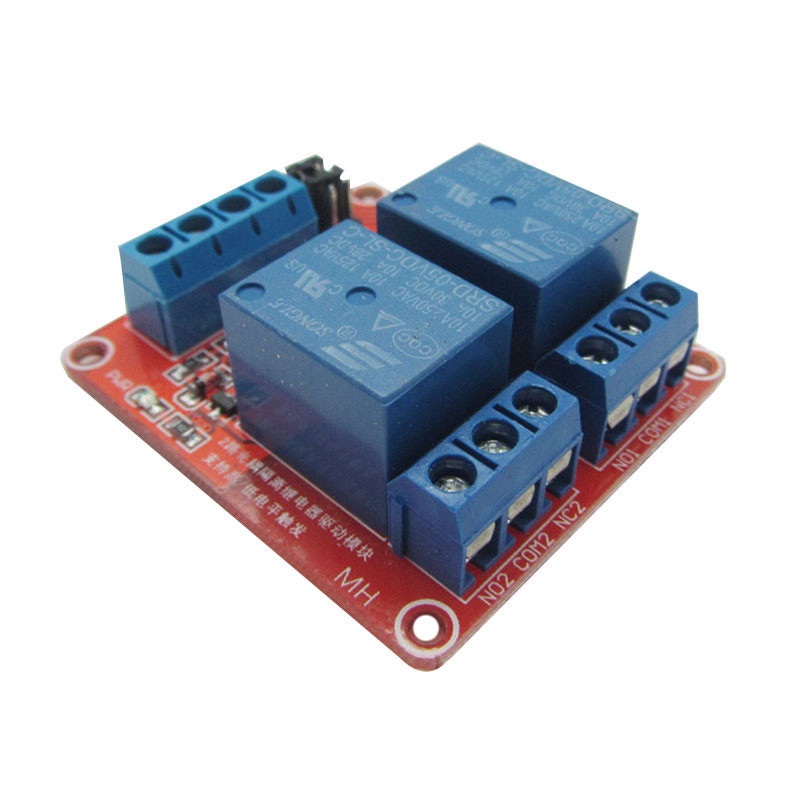

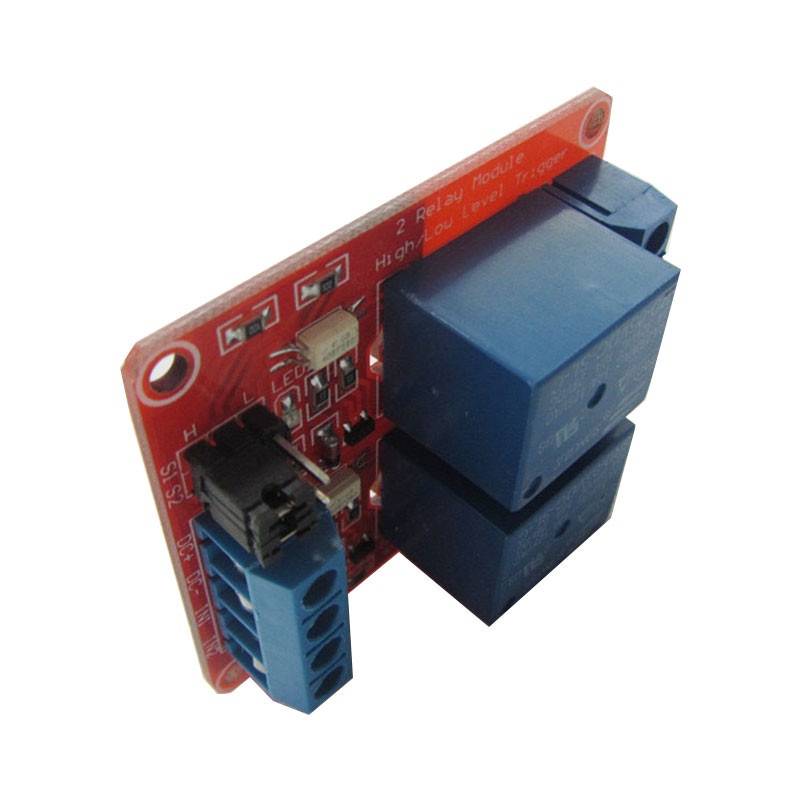

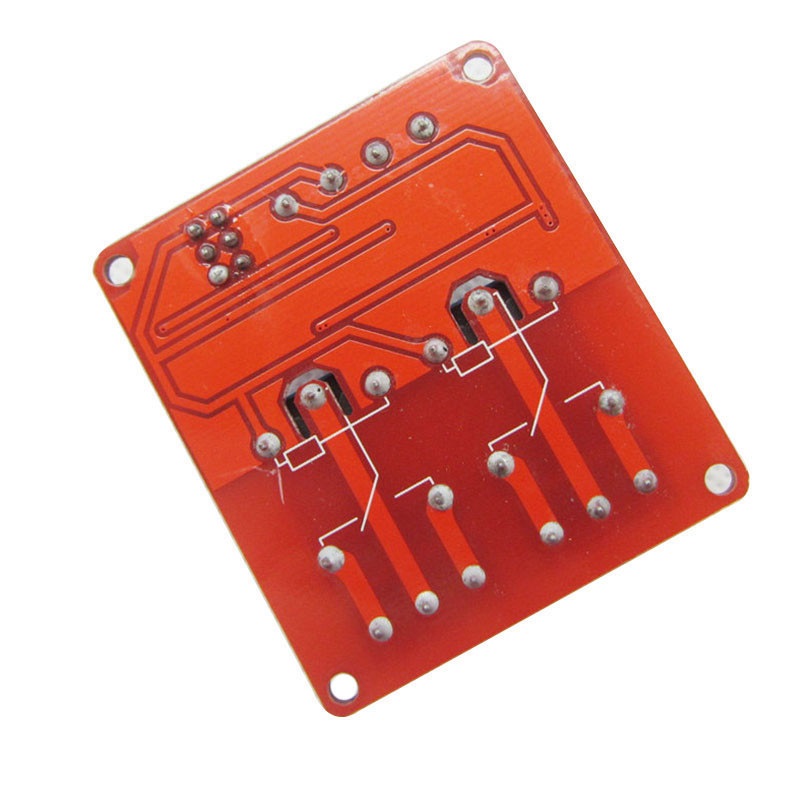

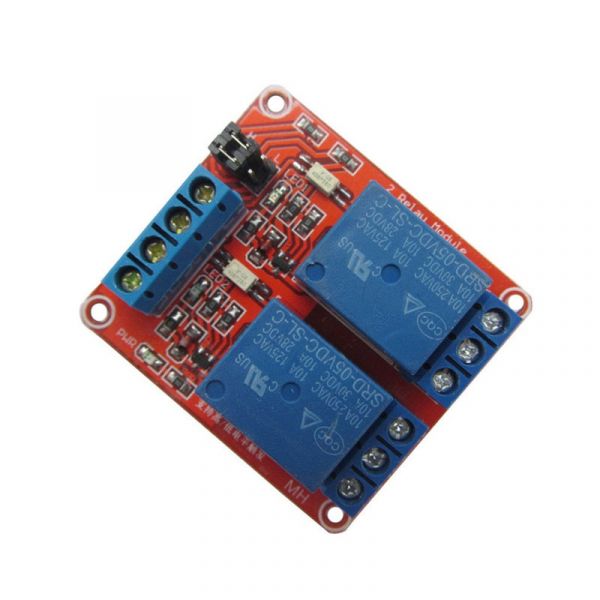

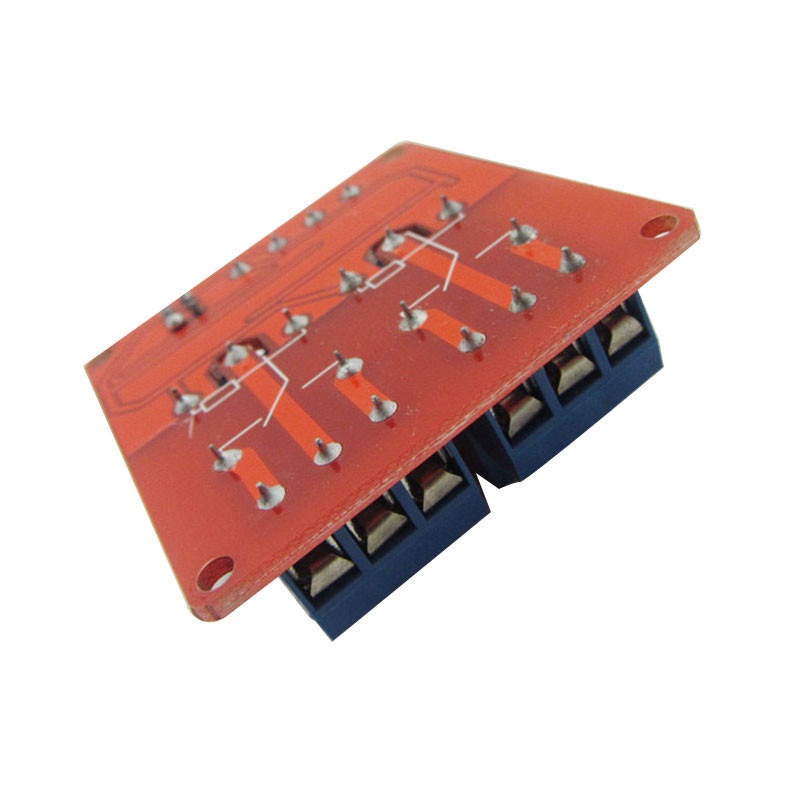

5V 2 Kanal Relais-Modul für Arduino, Raspberry uvm. mit Entkopplung über Optokoppler zur Erhöhung der Störfestigkeit.
Die einzelnen Kanäle lassen sich über Jumper auf "High Level"- oder "Low Level"-Trigger umschalten. Die Relais können Lasten von AC250V 10A und DC30V 10A schalten.
Sie können das Modul auch einfach über einen Microcontroller oder Raspberry Pi ansteuern um verschiedenste Geräte zu schalten.
Anschluss:
- DC +: positive power supply
- DC-: negative power supply
- IN1-IN2: Jumper um die einzelnen Kanäle auf Low / High umzustellen
- NO1-NO2: "Normally Open"-Anschlüsse
- COM1-COM2 Masseanschluss (GND)
- NC1-NC2: "Normally Closed"-Anschlüsse
Details
- 2 Kanal Relay
- Schaltspannung: 5V
- Kanäle einzeln einstellbar (High / Low)
- LEDs zur Statusanzeige
- Ausgestattett mit hochbelastbaren Relais
- Schaltleistung AC: max. 250V / 10A ; DC: max. 30V / 10A DC
- Kann direkt mit einem Mikrocontroller angesteuert werden (Raspberry Pi, Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic)
-
.Abmessungen: 73mm * 50mm * 18.5mm (L * B * H)
-
4 Montagebohrungen: Lochmaß 3.1mm, Abstand 67mm * 44.5mm
Lieferumfang
- 1x 2 Kanal Relais Modul 5V High / Low Level Trigger einstellbar
