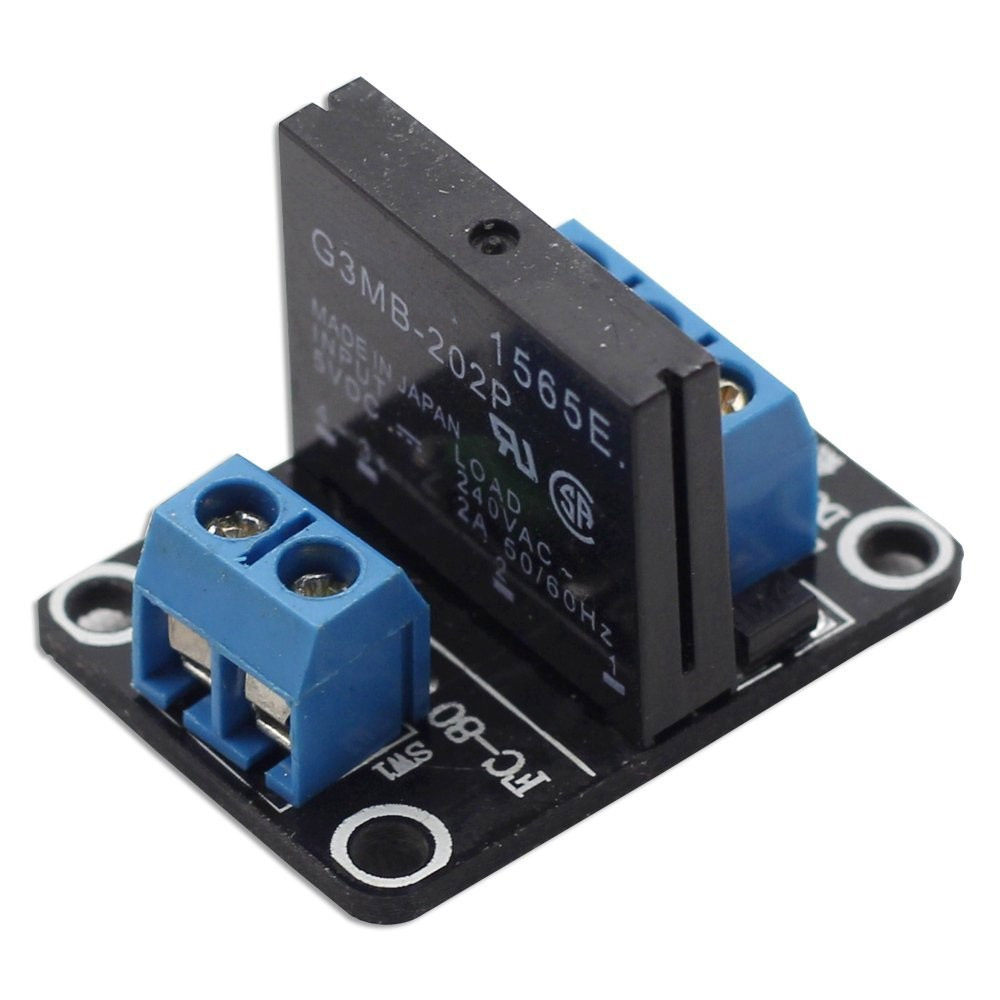

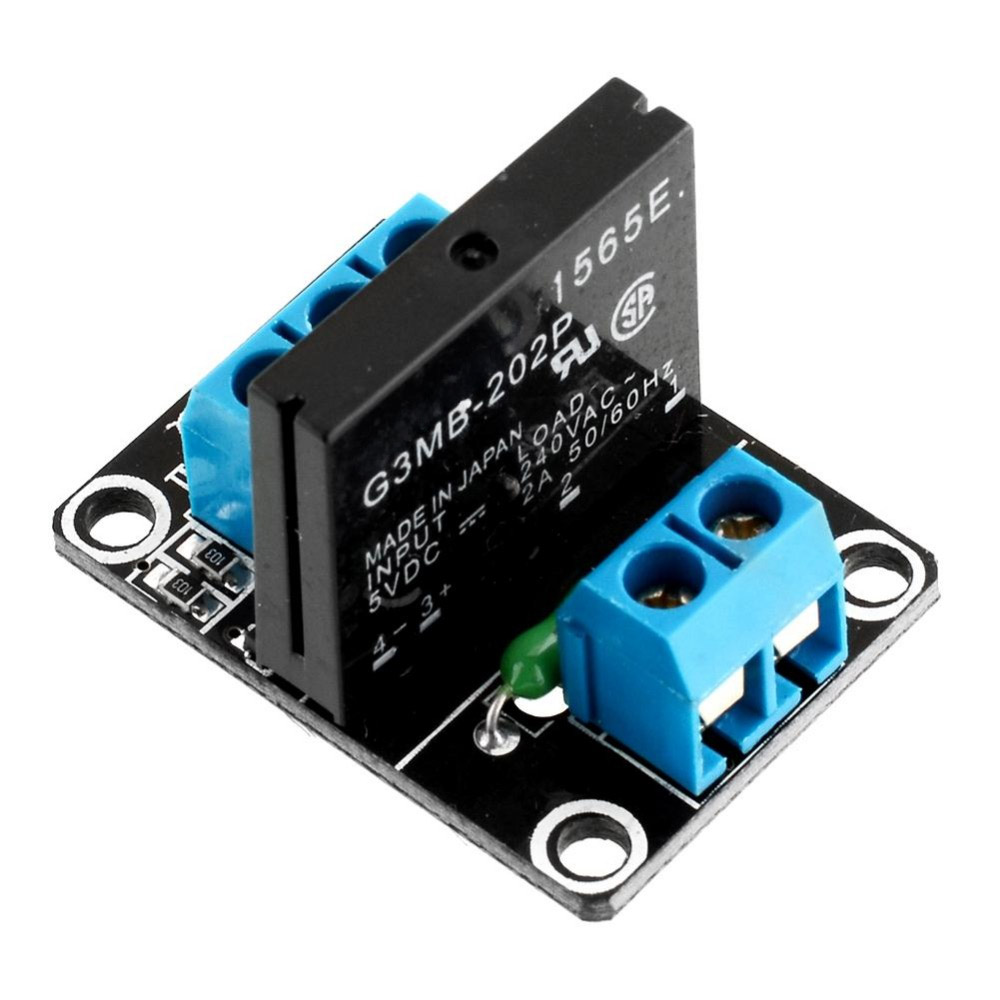

1 Kanal Solid State Relais Modul 5V/230VAC High Level Trigger

Menge Stückpreis
bis 4 2,95 €
ab 5 2,69 €
ab 20 2,59 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS11763
Das 1-Kanal Solid State Relais Modul ist eine kompakte und effiziente Lösung zur... mehr

Das 1-Kanal Solid State Relais Modul ist eine kompakte und effiziente Lösung zur Steuerung elektrischer Lasten bis zu 230V AC, ideal für Einzelanwendungen in der Automatisierungstechnik und Steuerung. Mit einem High-Level-Trigger, der durch ein Signal von 3 bis 5V aktiviert wird, ist dieses Modul besonders benutzerfreundlich und einfach in bestehende Steuersysteme zu integrieren.

Solid State Relais, zu deutsch Halbleiterrelais, sind im eigentlichen Sinne keine Relais - auch wenn die Grundfunktion die gleiche ist. Eine galvanische Trennung wird durch integrierte Optokoppler erreicht. Im Inneren erfolgt das Schalten der Last nicht mit mechanischen Teilen, sondern durch Transistoren oder Thyristoren beziehungsweise Triacs.

Dadurch können Halbleiterrelais viel schneller Schalten, und es wird auch kein Schaltfunken erzeugt. Halbleiterrelais haben eine vielfach höhere Lebensdauer als herkömmliche, mechanische Relais.

  • Zuverlässigkeit und Langlebigkeit: Das Modul verwendet ein Solid State Relais, das für seine Langlebigkeit und seinen zuverlässigen Betrieb ohne die mechanischen Teile eines traditionellen Relais bekannt ist. Es ist ideal für Anwendungen, die eine hohe Schaltfrequenz erfordern.

  • High Level Trigger: Aktiviert durch ein High-Level-Signal von 3-5V, ermöglicht dieses Modul eine nahtlose Kompatibilität mit einer Vielzahl von Mikrocontrollern, einschließlich Arduino und Raspberry Pi, und erleichtert die Implementierung in Projekte und Systeme.

  • Optische Isolation: Das Modul bietet eine optische Isolation zwischen dem Steuersignal und der Last, was einen verbesserten Schutz gegen Spannungsspitzen und elektrische Störungen bietet, die die Steuerelektronik beschädigen könnten.

  • Vielseitige Anwendungsmöglichkeiten: Geeignet für die Steuerung von verschiedenen Geräten wie Beleuchtungen, Motoren und anderen Geräten, die hohe Spannungen verarbeiten. Ideal für DIY-Projekte, industrielle Anwendungen und Heimautomatisierung.

Details

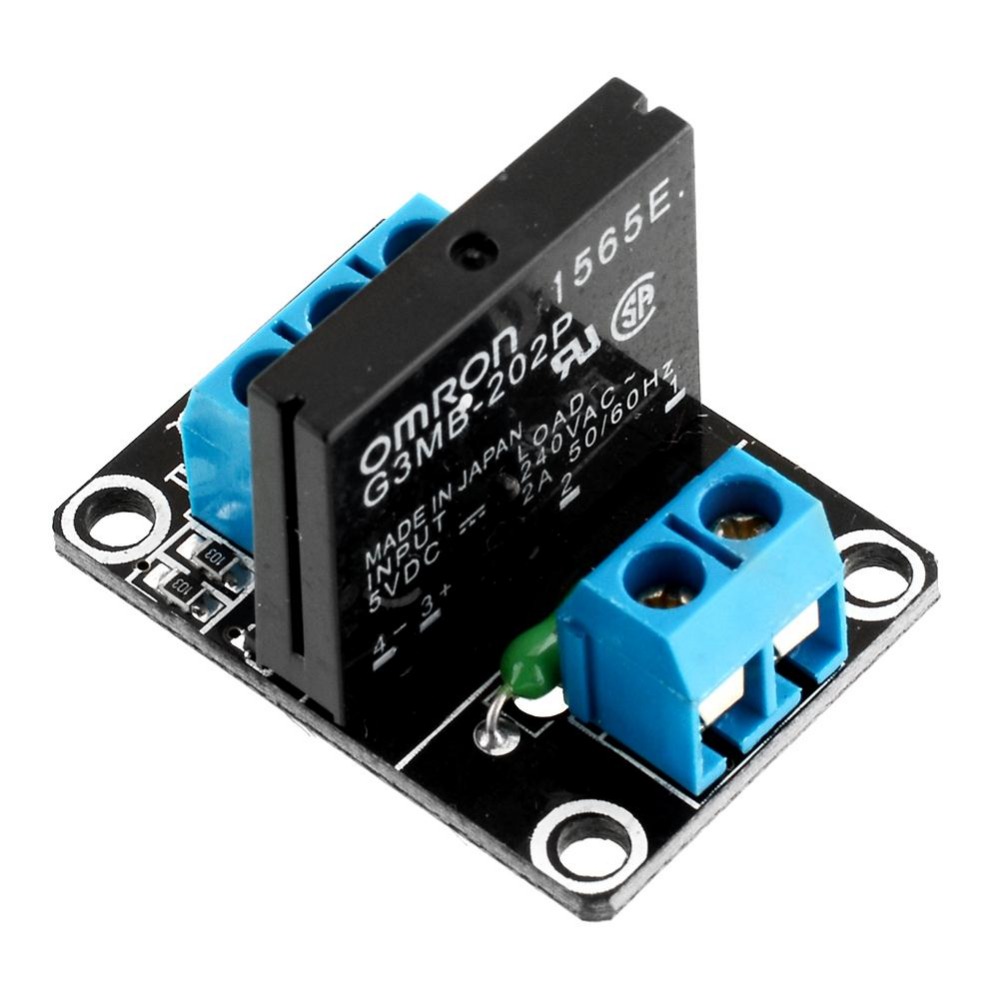

  • 1-fach 5V Omron Halbleiterrelais, 240V/2A
  • Input power supply: 5V DC (160MA)
  • Input control signal voltage:
  • (0-2.5V OFF)
  • (3.3-5V ON)
  • Maße:24mm*32mm*24mm
  • Hinweis: Das SSR eignet sich nicht zum Schalten von Gleichstrom (DC)!

Lieferumfang

  • Relaiskarte wie abgebildet
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "1 Kanal Solid State Relais Modul 5V/230VAC High Level Trigger"
08.04.2023

Funktioniert; ... aber anders als erwartet

Ausgeschaltet-Pegel liegt auf 5V. Einschalten tut es unter 2,5V (3,3V ?), also genau umgekehrt zur Beschreibung (oder ich bin selbst zu doof und konnte die Beschriebung nicht richtig lesen, aber es steht halt auf der Webseite (0-2.5V OFF) (3.3-5V ON)).

20.06.2022

Bausatz

Preis und die Leistung stimmen hier…
Wir sind sehr zufrieden und es funktioniert alles.
Hatte keine Probleme!

20.06.2022

Modul

Bin mit dem Produkt sowie dem Portal voll und ganz zufrieden!
werde hier wohl öfter rein schauen...

05.11.2020

Perfekt für Steuerung von 230V Verbrauchern (bis max 5A) via Arduino oder RasPi

Ich nutze den Baustein um einen 220V Motor via Arduino zu schalten. Durch die saubere galvanische Trennung auf der PLATINE und Möglichkeit den Niederspannungsbereich mit eigener Stromversorgung (bei mir 5V) auszustatten, kann man direkt den Ausgang (Pin) des Arduino auf die Steuerbuchse der Paltine (CH1) verbinden. Diese Steuer-Platine (High Level Trigger) schaltet dann das SSR "ein" wenn an CH1 "High" anliegt. Und da beide Anschluß-Seiten mit Schraubklemmen ausgestattet sind, lässt sich das wunderbar in einem Gehäuse verdrahten.

24.03.2019

Alles Top. Gern wieder *****
