1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar

(10)
Vorschau: 1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar Vorschau: 1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar Vorschau: 1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar Vorschau: 1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar Vorschau: 1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar Vorschau: 1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar Vorschau: 1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar
1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar
1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar
1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar
1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar
1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar
1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar
1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar

Menge Stückpreis
bis 4 1,62 €
ab 5 1,38 €
ab 20 1,31 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • Artikel-Nr.: RBS11613
share
Tweet
Pin it
Email
share
Beschreibung Bewertungen 10 Dokumente 3
Beschreibung
5V 1 Kanal Relais-Modul für Arduino, Raspberry uvm. mit Entkopplung über Optokoppler zur... mehr
Menü schließen

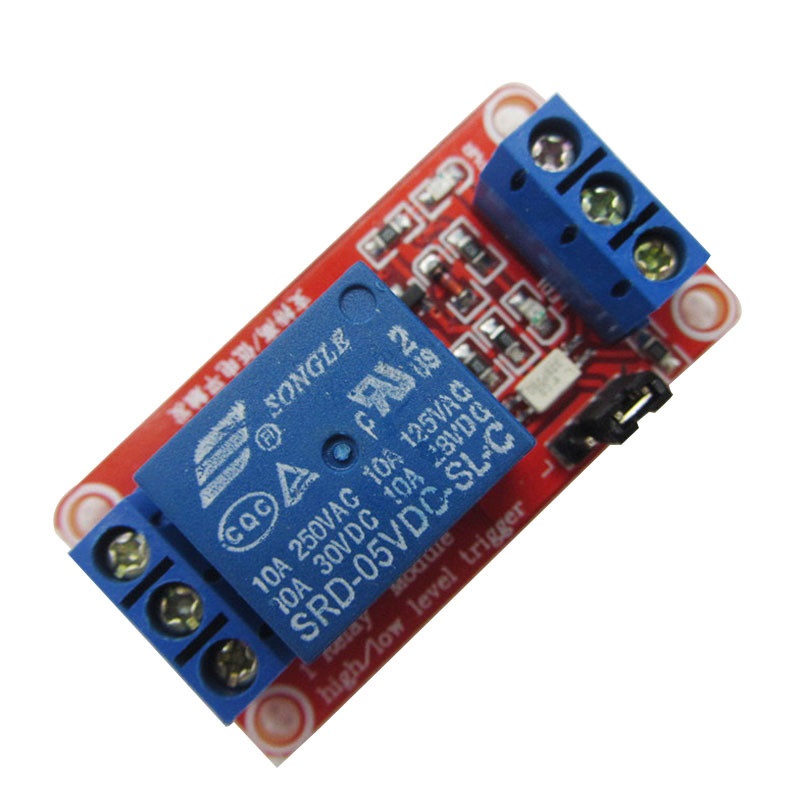

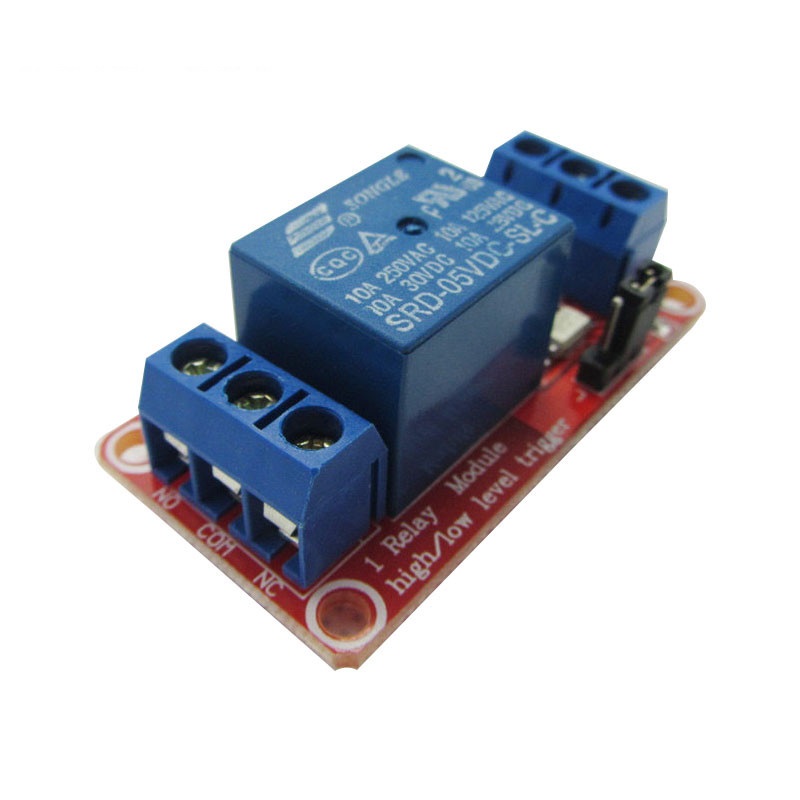

5V 1 Kanal Relais-Modul für Arduino, Raspberry uvm. mit Entkopplung über Optokoppler zur Erhöhung der Störfestigkeit.

Die einzelnen Kanäle lassen sich über Jumper auf "High Level"- oder "Low Level"-Trigger umschalten. Die Relais können Lasten von  AC250V 10A und DC30V 10A schalten.

Sie können das Modul auch einfach über einen Microcontroller oder Raspberry Pi ansteuern um verschiedenste Geräte zu schalten.

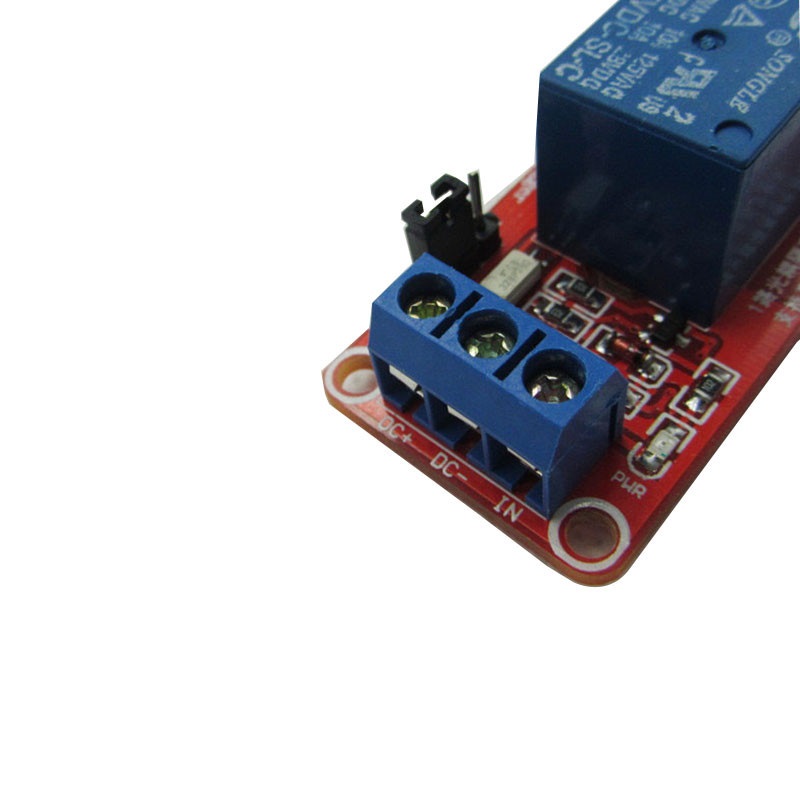

Anschluss:

  • DC +: positive power supply
  • DC-:  negative power supply
  • IN1: Jumper um die einzelnen Kanäle auf Low / High umzustellen

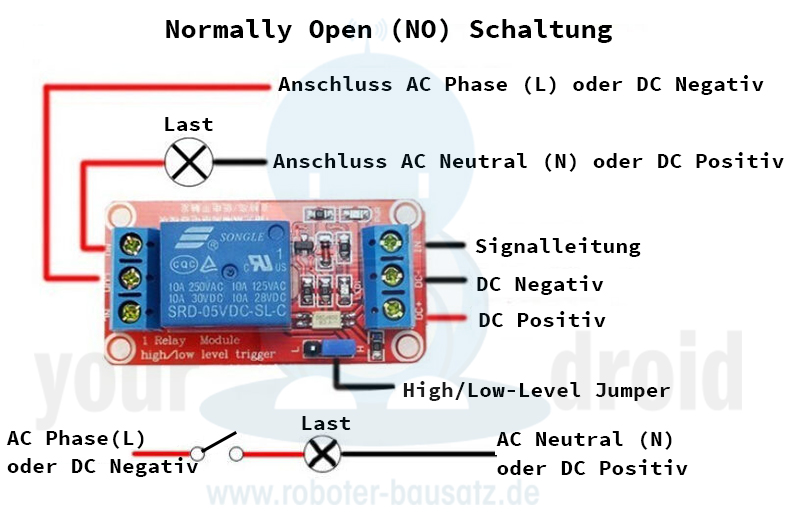

  • NO1: "Normally Open"-Anschlüsse
  • COM1: Masseanschluss (GND)

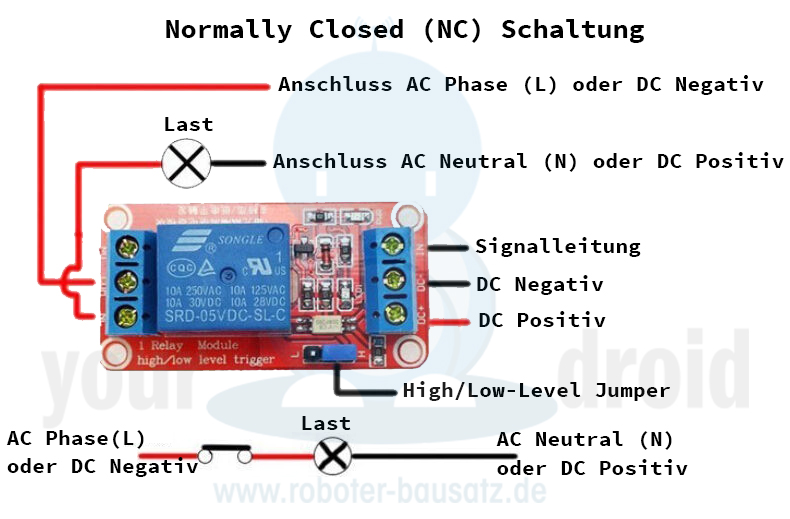

  • NC1: "Normally Closed"-Anschlüsse

Details

  • 1 Kanal Relay
  • Schaltspannung: 5V
  • Kanäle einzeln einstellbar (High / Low)
  • LEDs zur Statusanzeige
  • Ausgestattett mit hochbelastbaren Relais
  • Schaltleistung AC: max. 250V / 10A ; DC: max. 30V / 10A DC
  • Kann direkt mit einem Mikrocontroller angesteuert werden (Raspberry Pi, Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic)
  • .Abmessungen: 73mm * 50mm * 18.5mm (L * B * H)
  • 4 Montagebohrungen: Lochmaß 3.1mm, Abstand 67mm * 44.5mm

Lieferumfang

  • 1x 1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar
Hersteller-Information: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Bewertungen 10
Bewertungen lesen, schreiben und diskutieren... mehr
Menü schließen
Kundenbewertungen für "1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar"
Von: Am: 15.04.2024

Ich bin sehr zufrieden.

Von: Am: 31.03.2024

Tadellos

Artikel war schneller da als erwartet.
Funktioniert tadellos.

Von: Am: 15.02.2024

Preiswert und schnell geliefert.

Der Artikel erfüllt voll die Erwartungen.

Von: Am: 26.01.2023

Hab nen Bitcoinswitch damit gebaut , hat super funktioniert!

Wurde schnell geliefert und hat alles funktioniert

Von: Am: 25.01.2023

Hab nen Bitcoinswitch damit gebaut , hat super funktioniert!

Wurde schnell geliefert und hat alles funktioniert

Von: Am: 25.01.2023

Hab nen Bitcoinswitch damit gebaut , hat super funktioniert!

Wurde schnell geliefert und hat alles funktioniert

Von: Am: 27.05.2021

preiswert, schnelle Lieferung ,funktioniert einwandfrei

Von: Am: 08.07.2020

Einwandfrei

Bei Input von 3,3V leuchtet zwar die PWR-LED, allerdings schaltet das Relais dann nicht. Betrieben mit 5V einwandfrei.

Von: Am: 18.06.2020

Schnelle Lieferung

noch nicht verbaut

Von: Am: 17.05.2020

funktioniert sehr gut
