Ein gedrucktes Gehäuse für das StepDown-Modul mit XT60 Anschlüssen passend zum 3D-Drucker (TEVO-Black Widow), um die vorhandene Spannung 24V auf 12V zu „drosseln“ um z.B. LED Beleuchtung mit 12V betreiben zu können. Andere Spannungen wie 12V/24V auf 9V, 9V auf 5V, usw... gehen natürlich auch.
Benötigt werden hierfür:
- 4x M3 x 20mm Schrauben
- ca. 10cm - 15cm Kabel
- StepDown – XT60 Box
- 1x StepDown Modul
- 2x XT60 Stecker
- Schrumpfschlauch
- Dritte Hand (zum Löten)
- Lötstation / Lötkolben
- Lötzinn
Anleitung
-

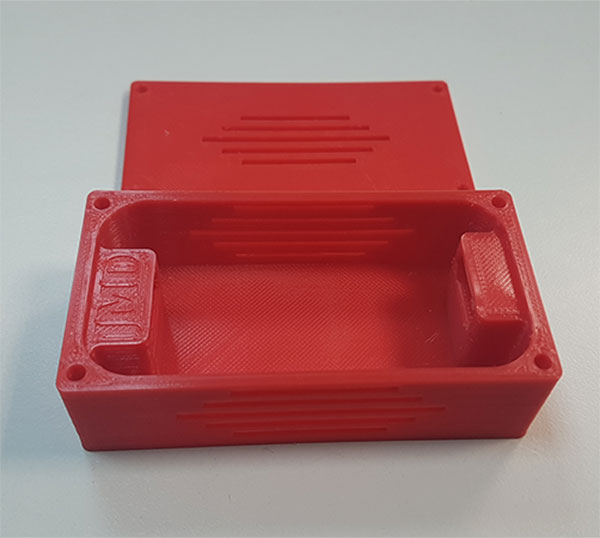

Als erstes wird das gedruckte Gehäuse von Thingiverse.com runtergeladen und mittels 3D-Drucker gedruckt. Hier kann es zu Abweichungen kommen, je nach benutztem Filament, Drucker, usw...Ein präziser 3D-Drucker ist hier sehr wichtig.
-

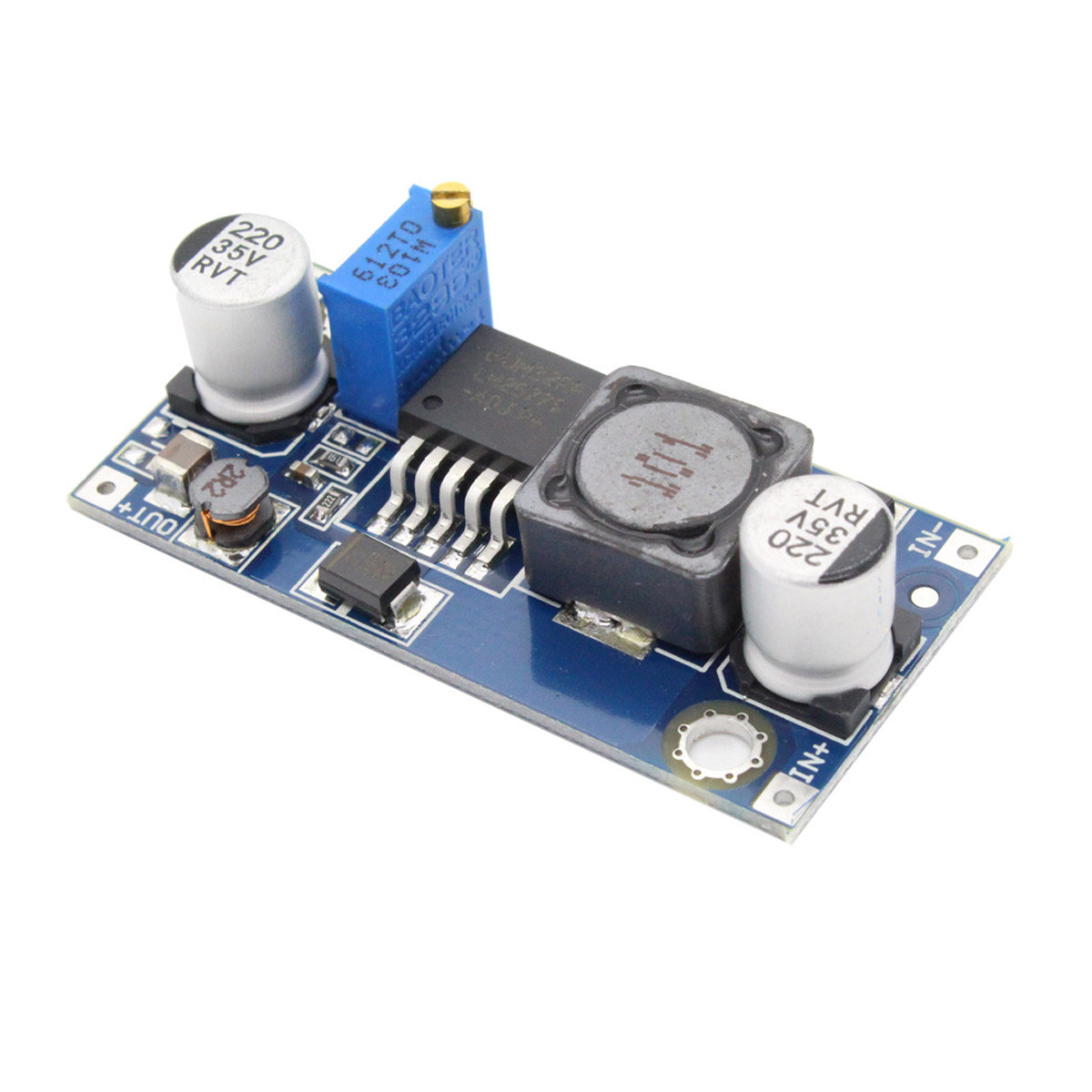

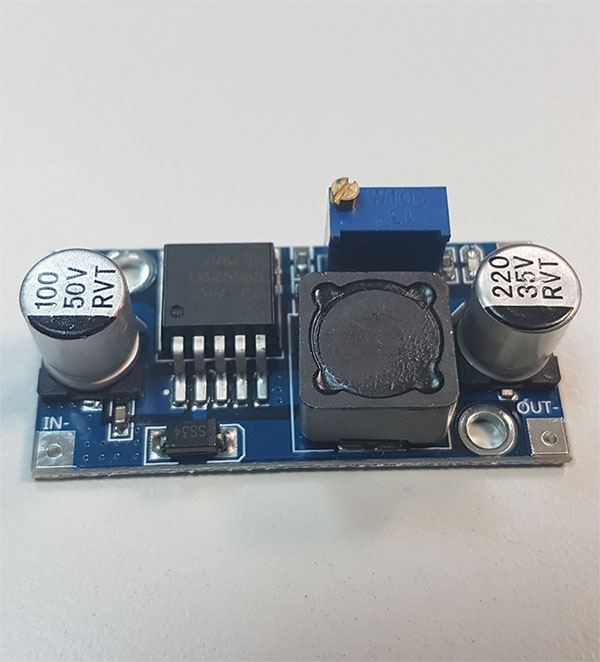

Als nächstes brauch wir das StepDown Modul. Hier bitte die Polung , Ein und Ausgang beachten. Diese kompakte Modul eignet sich besonders durch die kleine Bauart (49x26 mm ) für fast alle Bereiche. Sei es im Hobby, KFZ, Werkstatt-Bereich, uvm. Die Kontakte werden mittels löten verbunden.
-

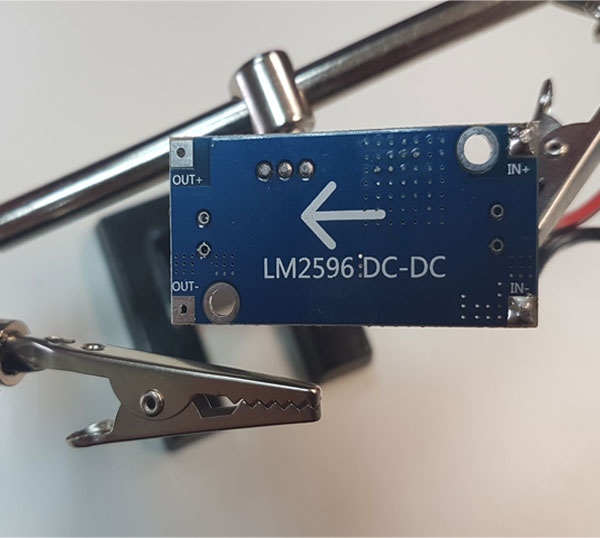

Nach dem Aufbau der dritten Hand (Löthilfe) löten wir die zurechtgeschnittenen Kabel mit dem Modul. Hier gilt standardmäßig ROT (+) SCHWARZ (-), dies verhindert spätere Verwechselungen.
-

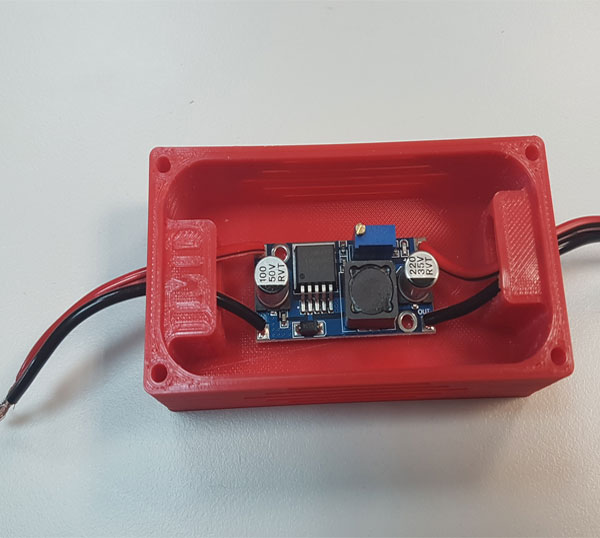

Im Anschluss setzen wir den StepDown in das Gehäuse, führen dabei die Kabel für den Ein und Ausgang durch die dafür vorgesehenen Öffnungen. Ggf das Modul mit doppelseitigem Tape am Gehäuse befestigen.
-

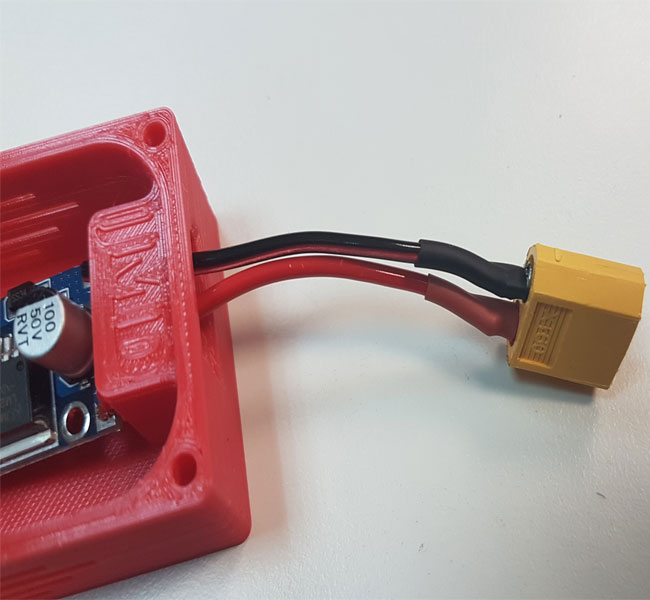

Danach werden Schrumpfschläuche über die Leitungen gezogen und die XT60 Stecker angelötet (Polung beachten). Nach dem Löten der Stecker die Schrumpfschläuche mittels Heißluftföhn zum schrumpfen bringen.
-

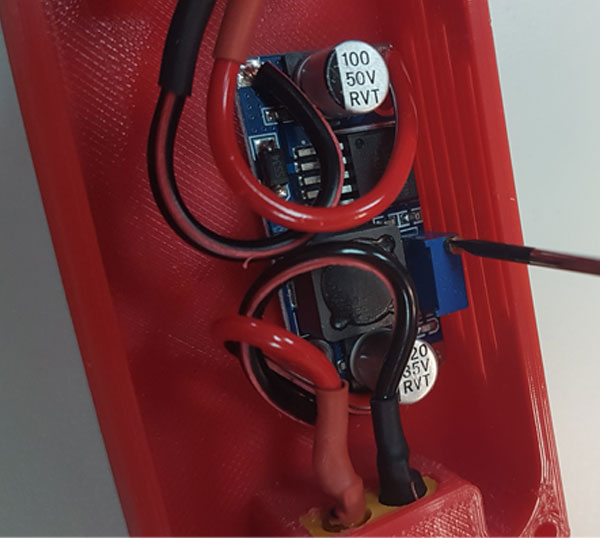

Zum Schluss mit der Stellschraube die Eingangsspannung (IN) auf den gewünschten Wert einstellen. Hierfür an den OUT ein Multimeter anschließen. Danach den Deckel mit den 4 M3x20mm Schrauben verschließen.
