XH-W1401 12V Digitale Temperaturanzeige mit Regler / Thermostat

Dieser Artikel steht derzeit nicht zur Verfügung!
Menge Stückpreis
bis 4 13,95 € *
ab 5 13,65 € *
ab 10 13,45 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 4-8 Wochen

  • RBS11686
Beschreibung: XH-W1401 12V DC Digitales Thermostat-Modul mit Temperaturanzeige... mehr
Produktinformationen "XH-W1401 12V Digitale Temperaturanzeige mit Regler / Thermostat"

Beschreibung:

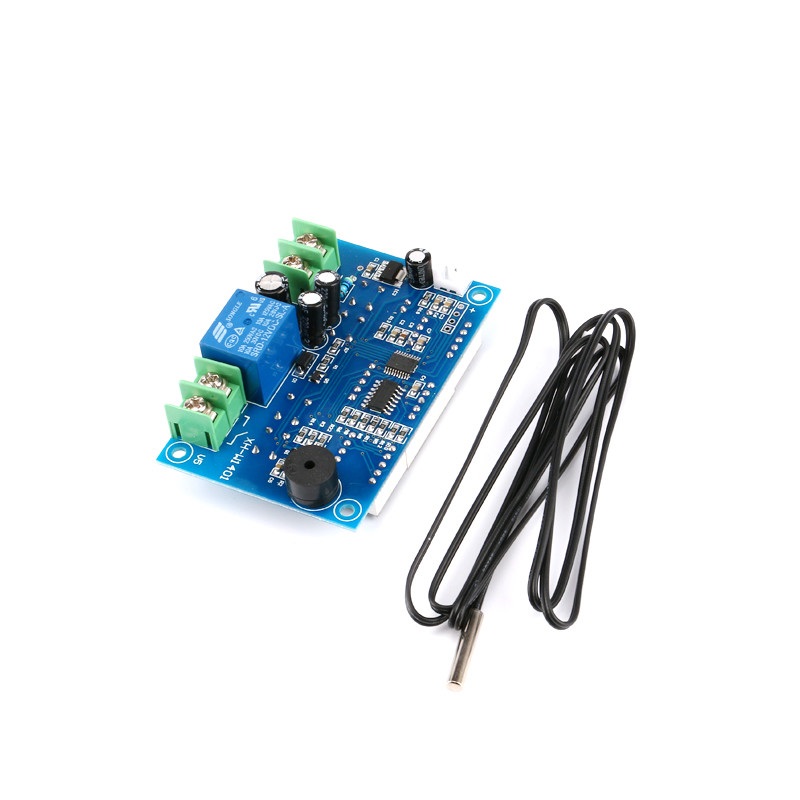

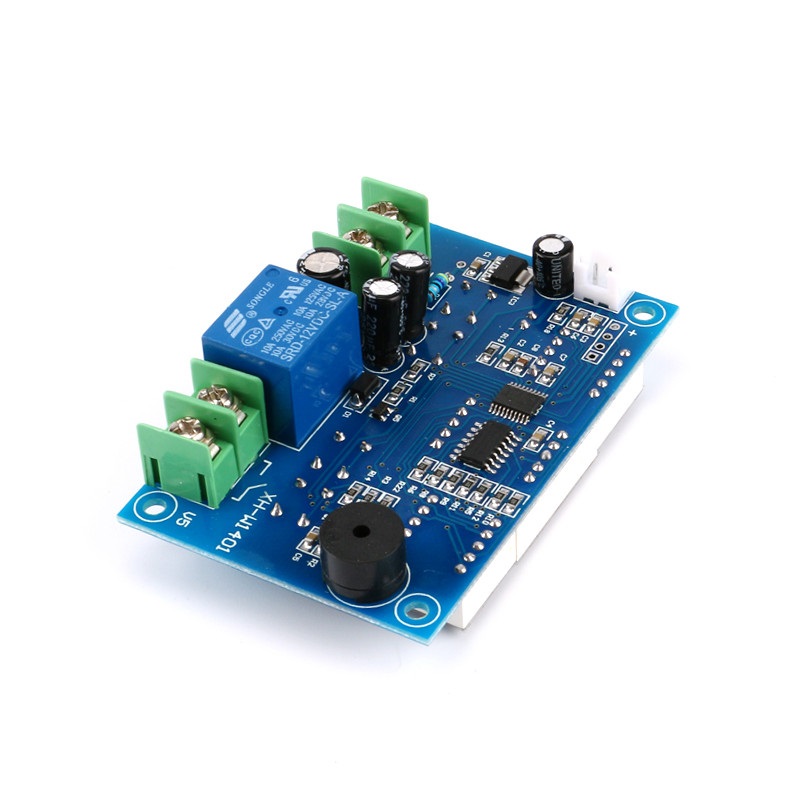

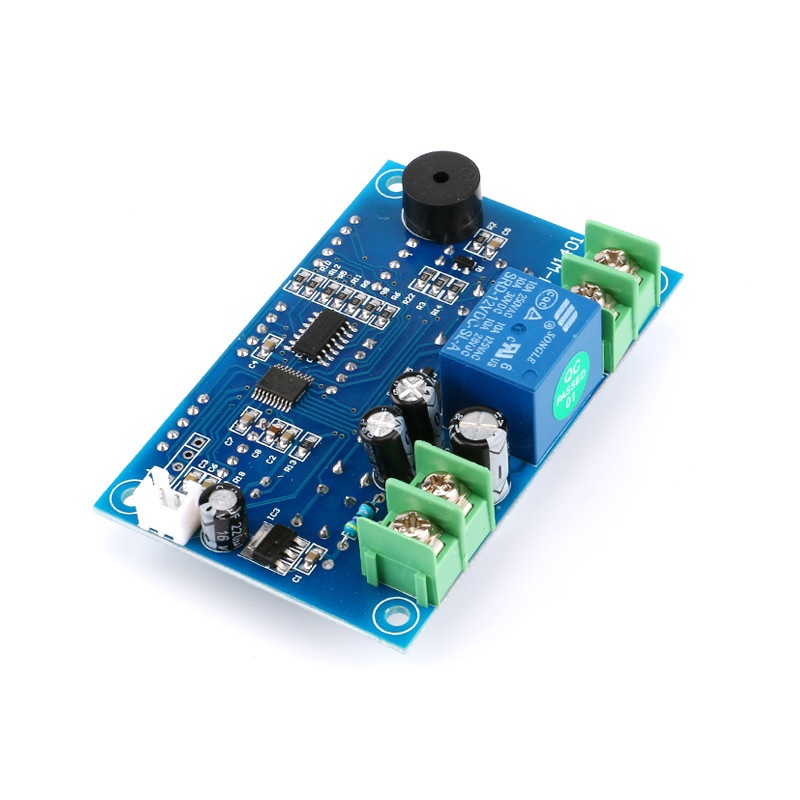

XH-W1401 12V DC Digitales Thermostat-Modul mit Temperaturanzeige

Günstiges Thermostat-Modul zum Steuern der Stromzufuhr über die eingestellte Temperatur. Ideal für DIY-Elektronik und Heimwerker-Projekte! Das Modul besitzt sehr vielfältige Einsatzbereiche wie z.B. als Temperaturregler in Kombination mit einem Lüfter für einen 3D-Drucker oder Lasergravierer mit geschlossenem Bauraum.

Mit dem XH-W1401 Thermostat-Modul sind Sie in der Lage die meisten elektronischen Geräte über die eingestellte Temperatur zu steuern.

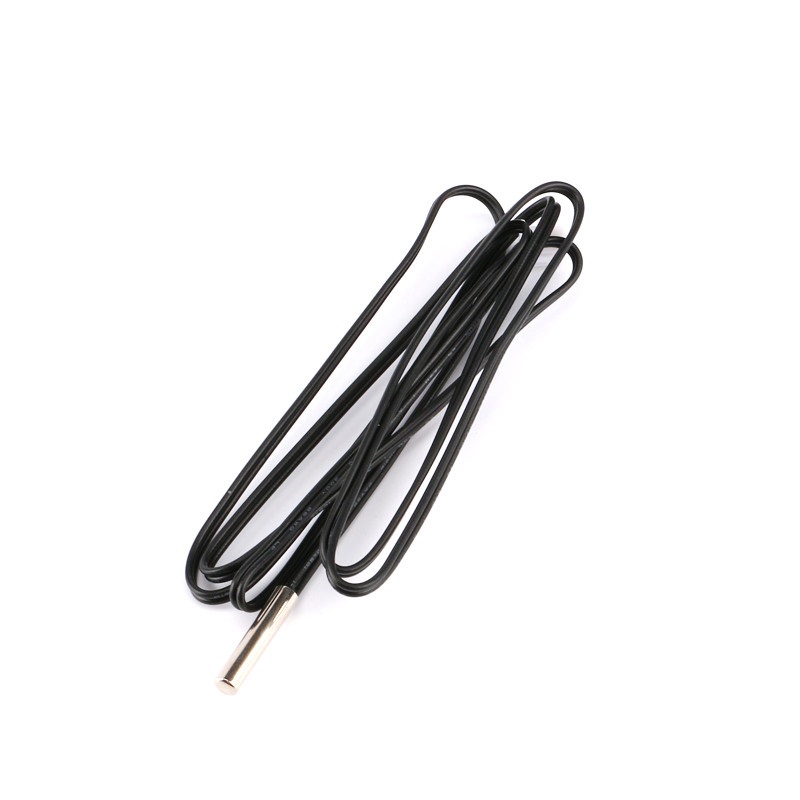

Durch das verbaute Relais können Sie einen Verbraucher bis zu 220V/12V bei max 10A schalten. Der wasserdichte NTC-Sensor ermittelt sehr genau Messwerte von -9 bis +99°C welche einfach auf dem 2-stelligen Display abzulesen sind.

Trotz dem verbauten Microkontroller sind keinerlei Programmierkenntnisse notwendig!

Die Einstellung der Temperaturen erfolgt bequem über vier Tasten.
Über die LED-Anzeige wird Ihnen die Starttemperatur, gemessene Temperatur und Stoptemperatur angezeigt.

XH-W1401 Temperaturregler Diagramm Schaltplan Beschaltung

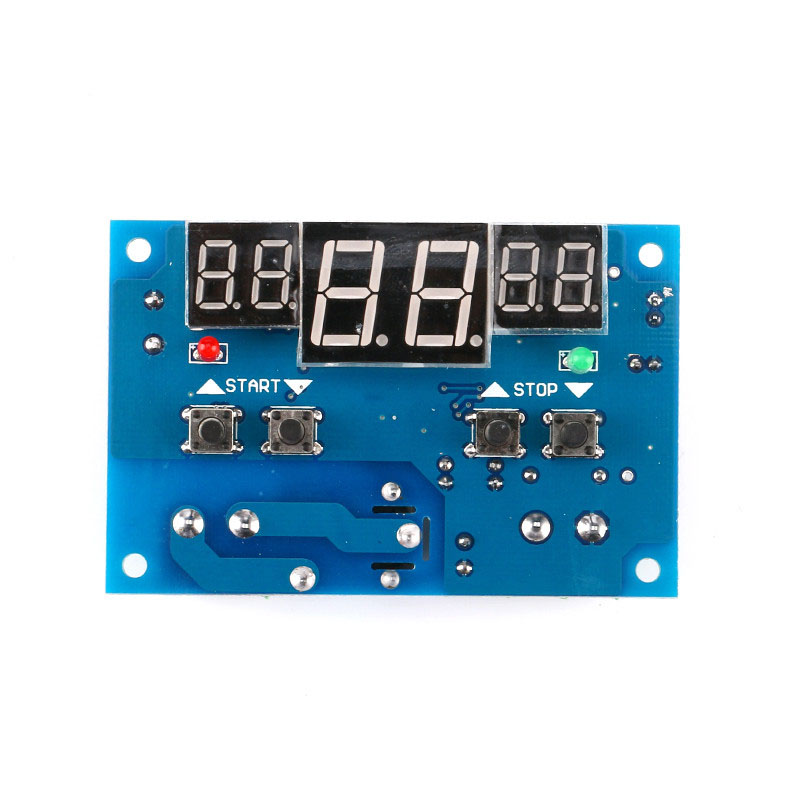

Erklärung der Anzeige des XH-W1401 Temperatur-Controllers

  1. Rote LED / START-Anzeige: Leuchtet wenn das Relais geschlossen und der Verbraucher eingeschaltet ist.
  2. Grüne LED / STOP-Anzeige: Leuchtet wenn das Relais offen und der Verbraucher ausgeschaltet ist.
  3. 7-Segmentanzeige: Das mittlere Rote Display zeigt die gemessene Temperatur an. Das linke grüne Display zeigt die eingestellte Start-Temperatur an. Das rechte grüne Display zeigt die eingestellte Stop-Temperatur an.

Anwendungsbeispiel zum Starten bei hoher Temperatur (z.B. XH-W1401 als Lüftersteuerung)

Stellen Sie die Start-Temperatur auf 30°C und die Stop-Temperatur auf 25°C.

  • Wenn die gemesse temperatur  ≥ 30°C beträgt, ist das Relais geschlossen und der Verbraucher eingeschaltet. Es leuchtet die rote LED.
  • Wenn die gemesse Temperatur ≤ 25°C beträgt, ist das Relais offen und der Verbraucher ist ausgeschaltet. Es leuchtet die grüne LED.

Anwendungsbeispiel zum Starten bei niedriger Temperatur (z.B. XH-W1401 als Heizungssteuerung)

Stellen Sie die Start-Temperatur auf 25°C und die Stop-Temperatur auf 30°C.

  • Wenn die gemesse temperatur  ≤ 25°C beträgt, ist das Relais geschlossen und der Verbraucher eingeschaltet. Es leuchtet die rote LED.
  • Wenn die gemesse Temperatur ≥ 30°C beträgt, ist das Relais offen und der Verbraucher ist ausgeschaltet. Es leuchtet die grüne LED.

Details:

  • Modell: XH-W1401
  • Temperaturfühler: NTC (3950-10k 1%)
  • Temperaturbereich: -9-99 ℃
  • Genauigkeit: 1 ℃
  • Regelgenauigkeit: 1 ℃
  • Einstellbereich: -9-99 ℃
  • Bildwiederholfrequenz: 0.5S
  • Eingangsleistung: DC12V
  • Ausgang: Relaisausgang, Leistung 220V 10A / 12V 10A
  • Umweltanforderungen: -10-60 Celsius
  • Luftfeuchtigkeit: 20% -85%

Lieferumfang:

  • 1x XH-W1401 Thermostat-Modul
Produktart: Temperatursensor
