GNSS-Modul mit Unterstützung für GPS,BDS, QZSS für den Raspberry Pi Pico

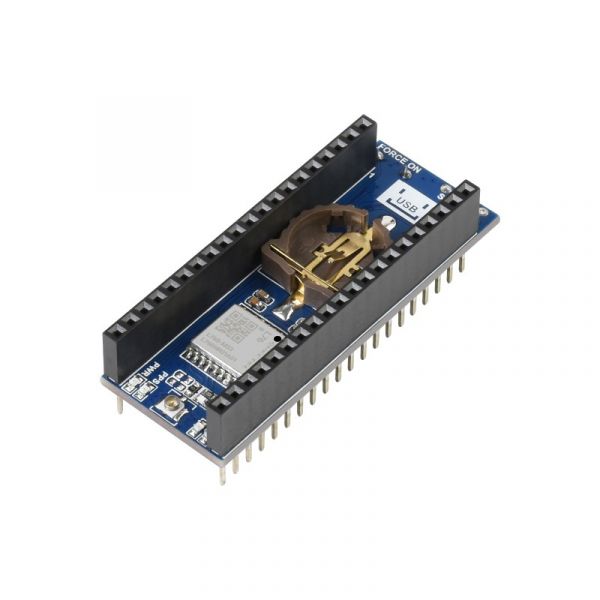

Das Pico-GPS-L76B ist ein GNSS (Global Navigation Satellite System) Modul für den Raspberry Pi Pico, das mehrere Satellitensysteme wie GPS, BDS und QZSS unterstützt. Es hat Vorteile wie schnelle Positionierung, hohe Genauigkeit und geringen Stromverbrauch, etc. Kombiniert mit dem Raspberry Pi Pico ist es einfach, die globale Navigationsfunktion zu nutzen.

Features

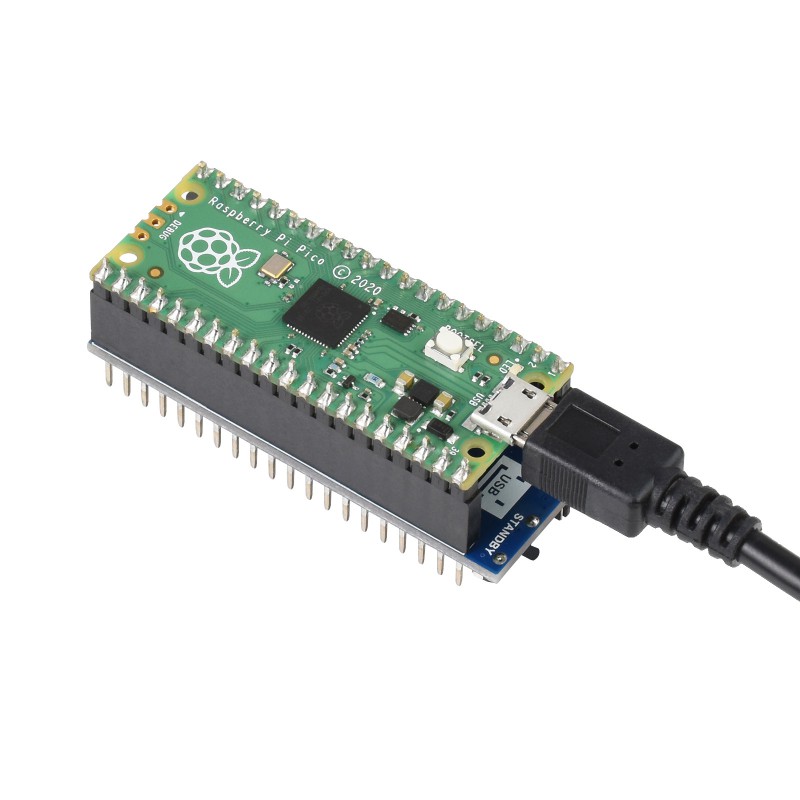

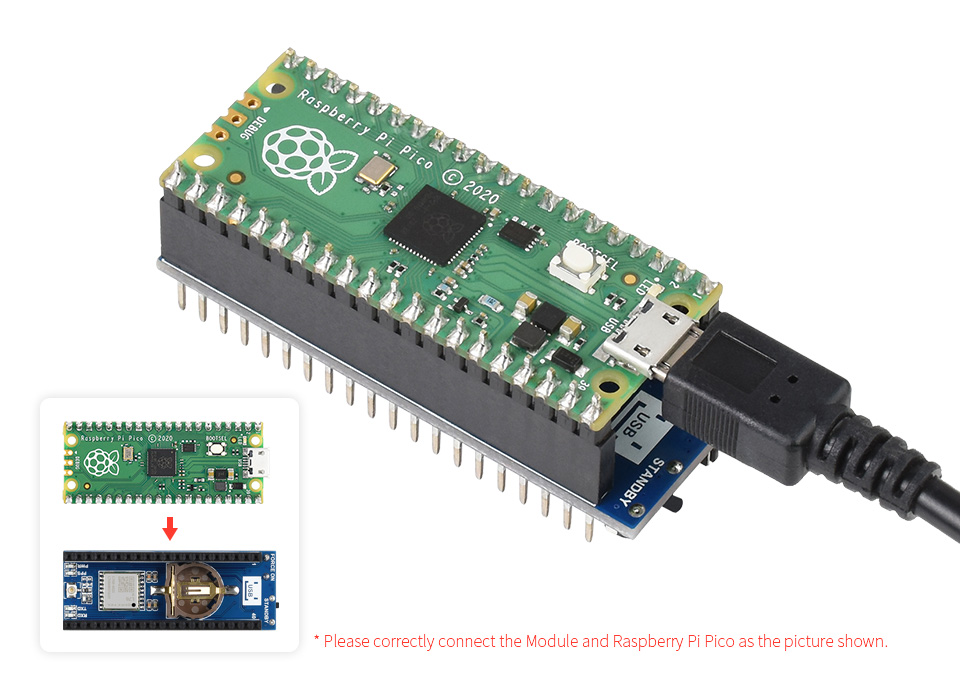

Standard Raspberry Pi Pico Header unterstützt Raspberry Pi Pico Serie Boards
Unterstützung von Multi-Satellitensystemen: GPS, BDS, und QZSS
EASY, Technologie zur Vorhersage des eigenen Tracks, hilft bei der schnellen Positionierung
AlwaysLocate, intelligente Steuerung des periodischen Modus zum Stromsparen
Unterstützt D-GPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
Baudrate der UART-Kommunikation: 4800~115200bps (9600bps als Standard)
Onboard-Batteriehalter, unterstützt ML1220-Akku, für die Erhaltung der Ephemeriden-Informationen und Hot Starts

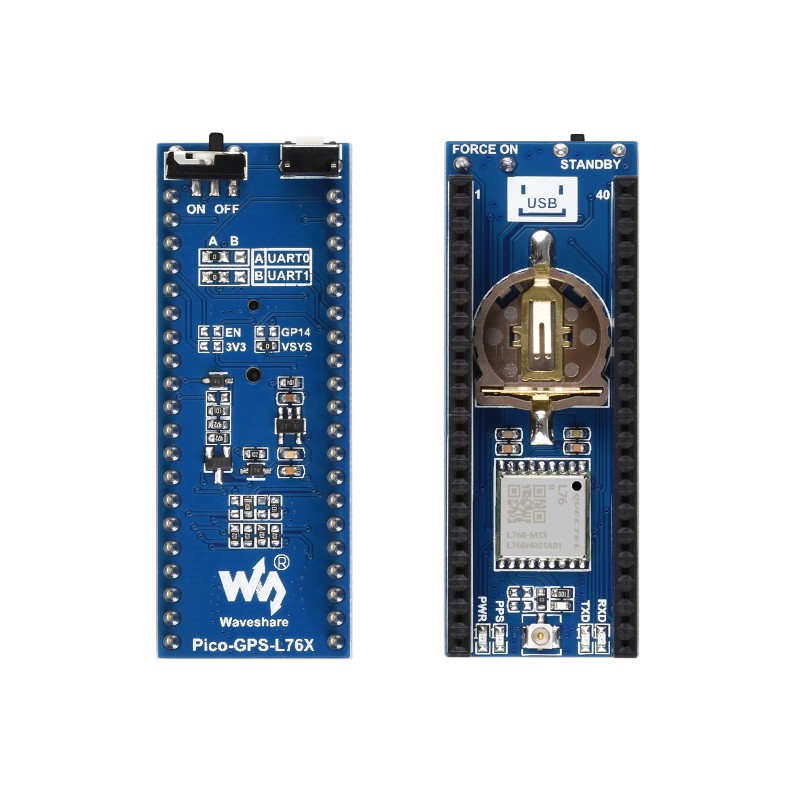

4x LEDs zur Anzeige des Betriebsstatus des Moduls
Entwicklungsressourcen und Anleitung als Download auf der Herstellerwebseite

Details

GNSS

Frequenzband: GPS L1 (1575.42Mhz) BD2 B1 (1561.098MHz)
Kanäle: 33 Verfolgungskanäle, 99 Erfassungskanäle, 210 PRN-Kanäle
C/A-Code
SBAS: WAAS, EGNOS, MSAS, GAGAN
Horizontale Positionsgenauigkeit (autonome Positionierung): <2,5m CEP
Time-To-First-Fix @ -130dBm (EASY aktiviert)
Kaltstarts: <15s
Warmstarts: <5s
Heißstarts: <1s
Akquisition: -148dBm
Verfolgung: -163dBm
Wiedererfassung: -160dBm
Höhenlage (max): 18000m
Geschwindigkeit (max): 515m/s
Beschleunigung (max): 4g

Kommunikation

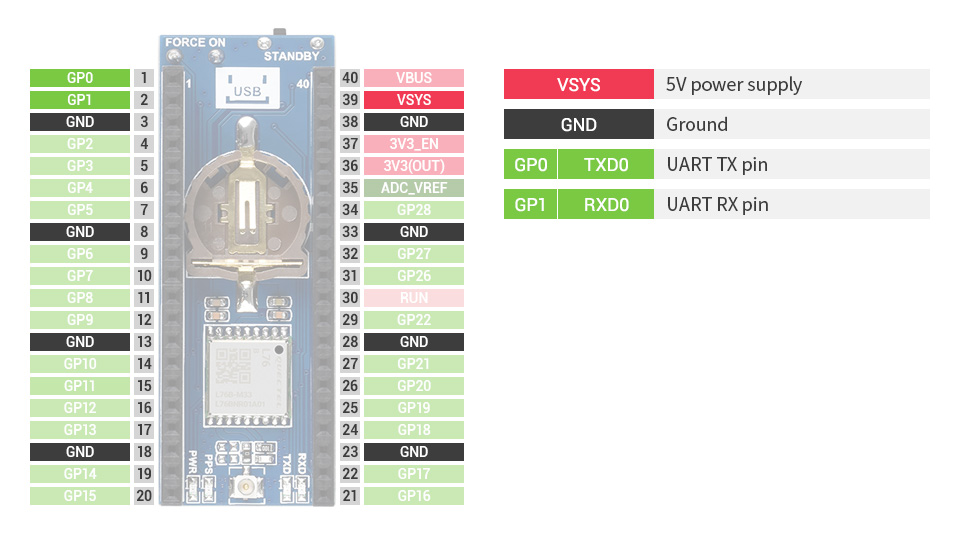

Kommunikationsschnittstelle: UART
Baudrate: 4800~115200bps (9600bps als Standard)
Aktualisierungsrate: 1Hz (Voreinstellung), 10Hz (max)
Protokolle: NMEA 0183, PMTK
Stromversorgungsspannung: 5V
Betriebsstrom: 13mA
Gesamtstromverbrauch: < 40mA@5V (Continue-Modus)
Betriebstemperatur: -40? ~ 85?

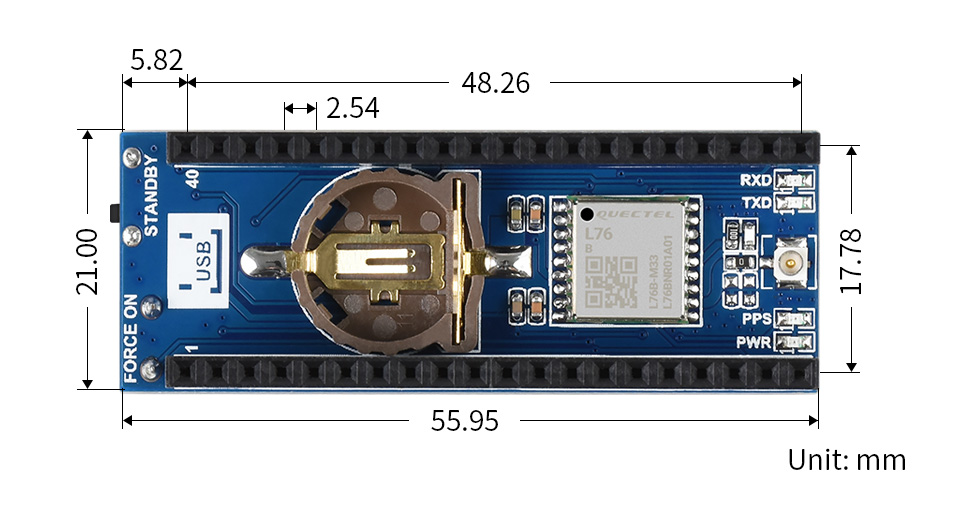

Abmessungen: 52 x 21mm

Lieferumfang

Pico-GPS-L76B x1

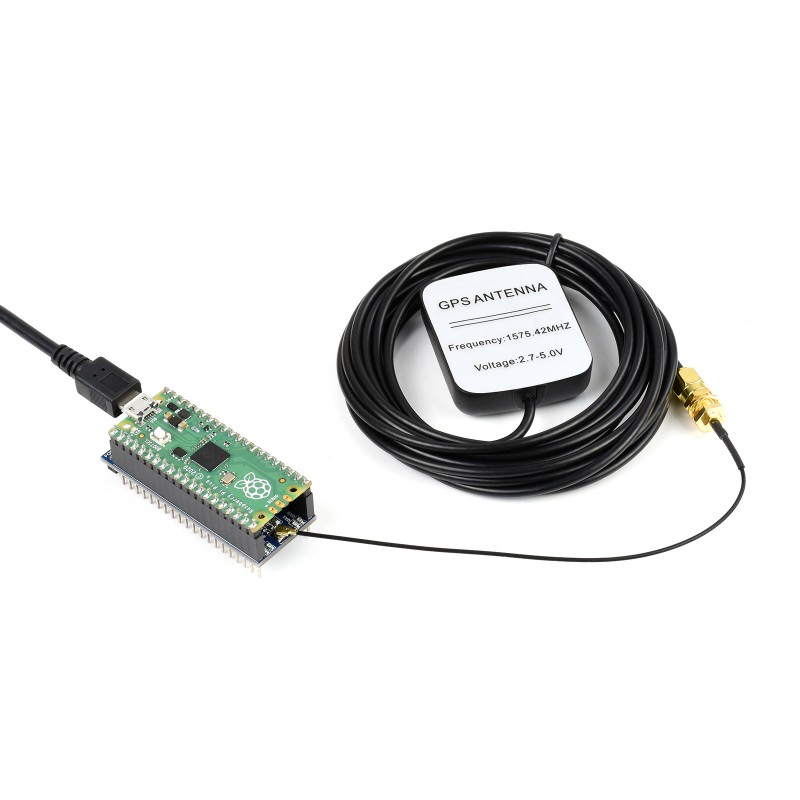

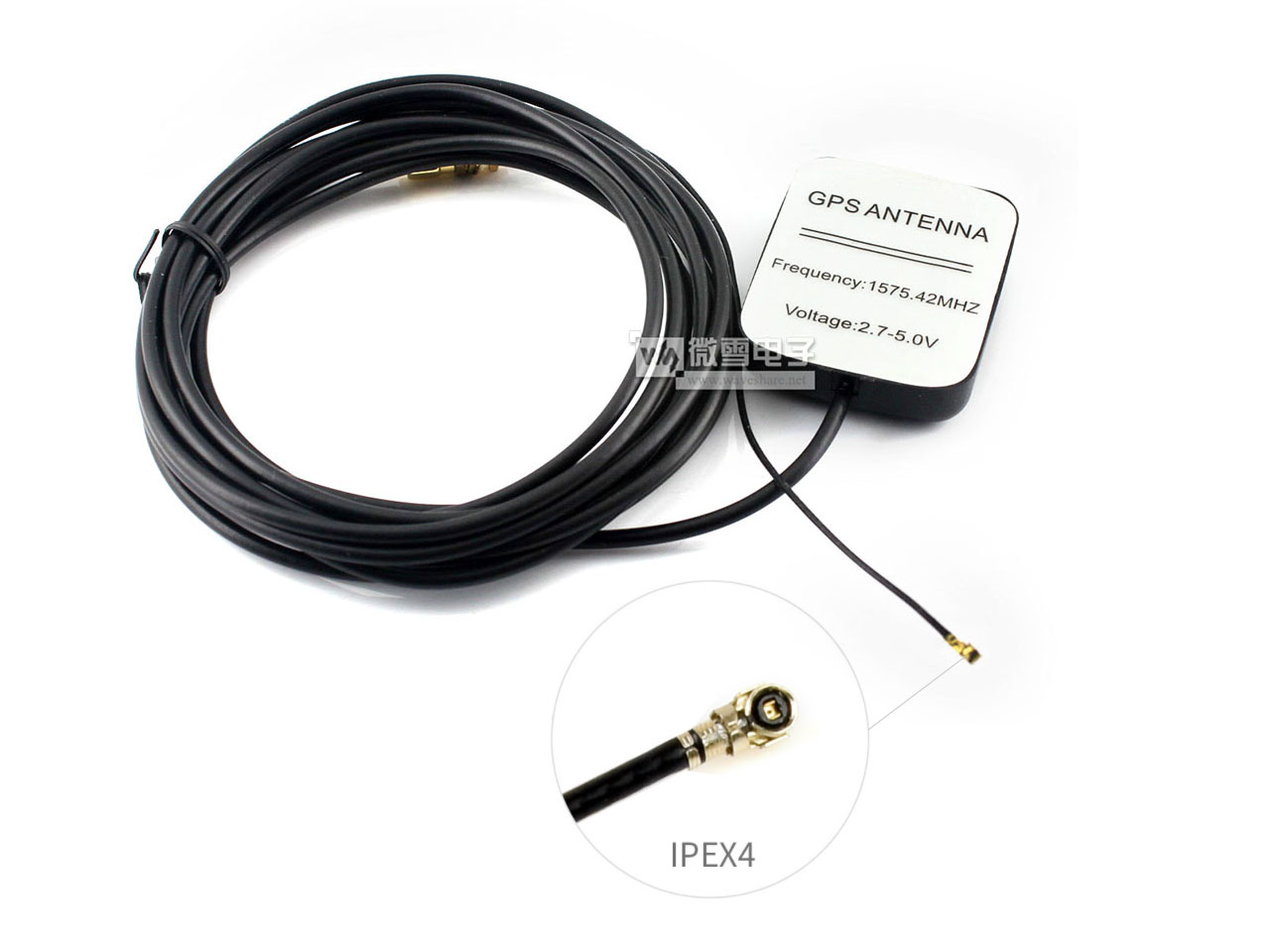

GPS-Antenne x1
Achtung: Raspberry Pi Pico ist NICHT enthalten.
