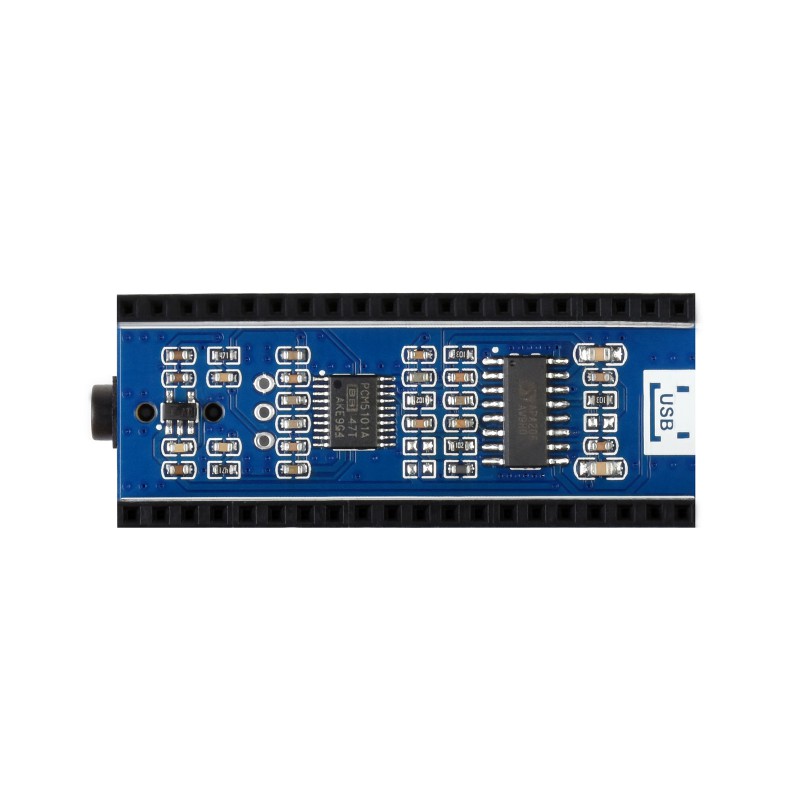

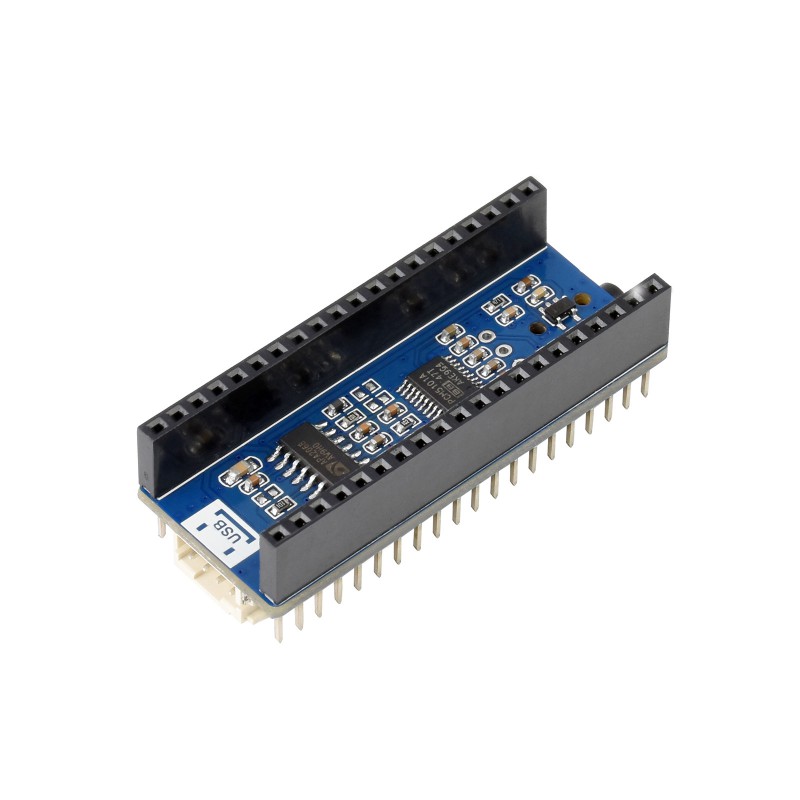

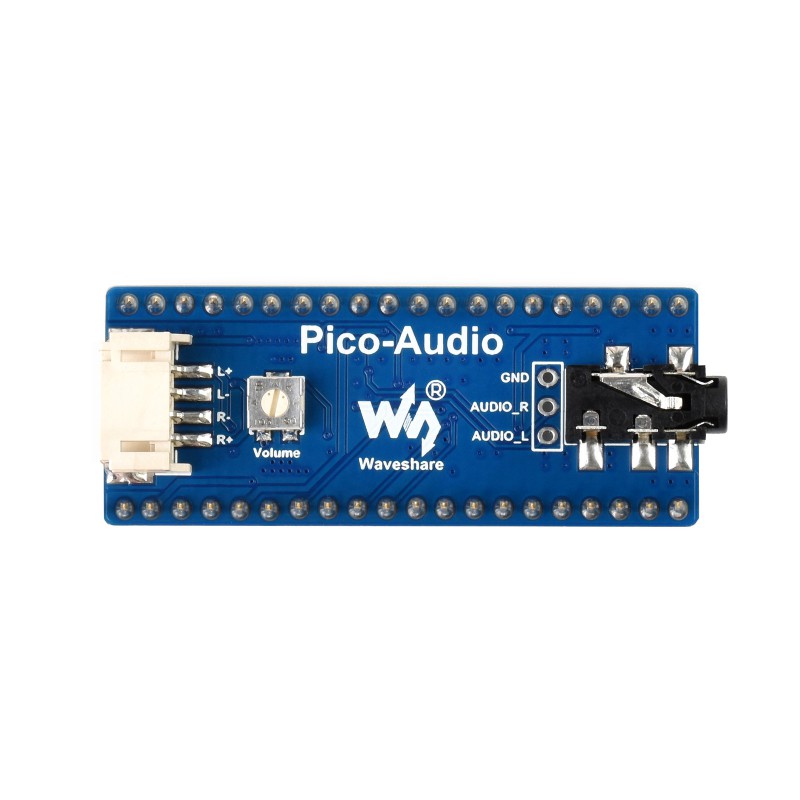

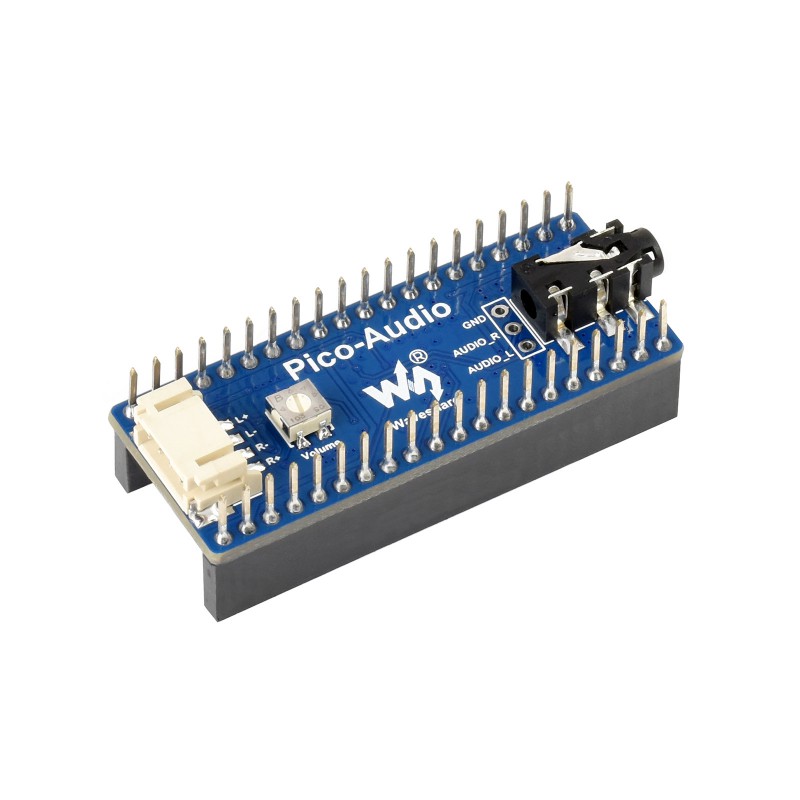

Das Pico-Audio von Waveshare ist ein Audio-Erweiterungsmodul für den Raspberry Pi Pico, das den Low-Power-Stereo-Decoder PCM5101A enthält und den I2S-Bus zur Übertragung der Audiosignale nutzt. Es unterstützt eine breite Palette von Audio-Abtastraten, ermöglicht Kopfhörer und Lautsprecher-Signalausgabe zur gleichen Zeit.
Features

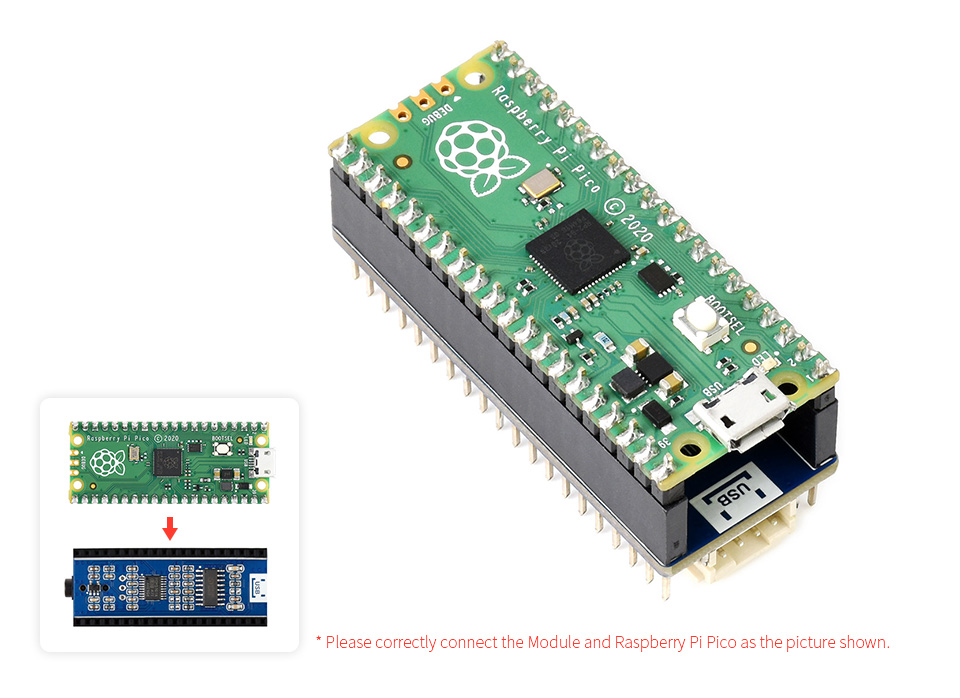

Standard Raspberry Pi Pico-Anschluss unterstützt Raspberry Pi Pico-Serie
Standard 3.5mm Audiobuchse, für den Anschluss eines externen Kopfhörers

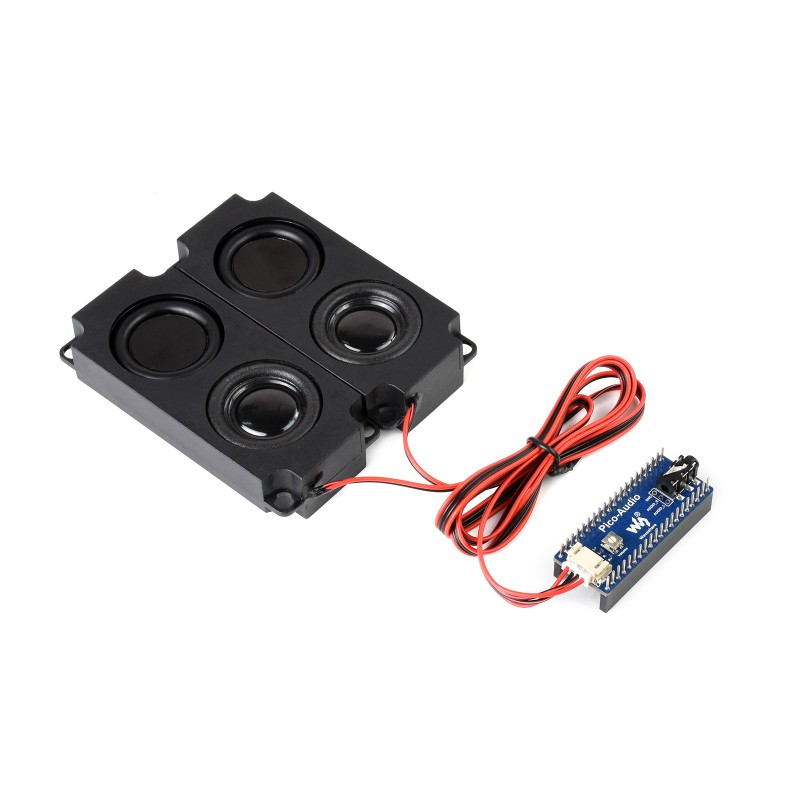

Zweikanal-Lautsprecheranschlüsse für die direkte Ansteuerung von Lautsprechern
8~384000Hz Audio-Abtastrate
Stereo-Soundeffekt-Ausgang
Verwendung von 3-Draht I2S, effektive Reduzierung von EMI
Entwicklungsressourcen und Anleitung zum Download auf der Herstellerwebseite
Details
Betriebsspannung: 5V
Audio-Decoder: PCM5101A
DAC SNR: 106 dB
Logikpegel: 3,3V

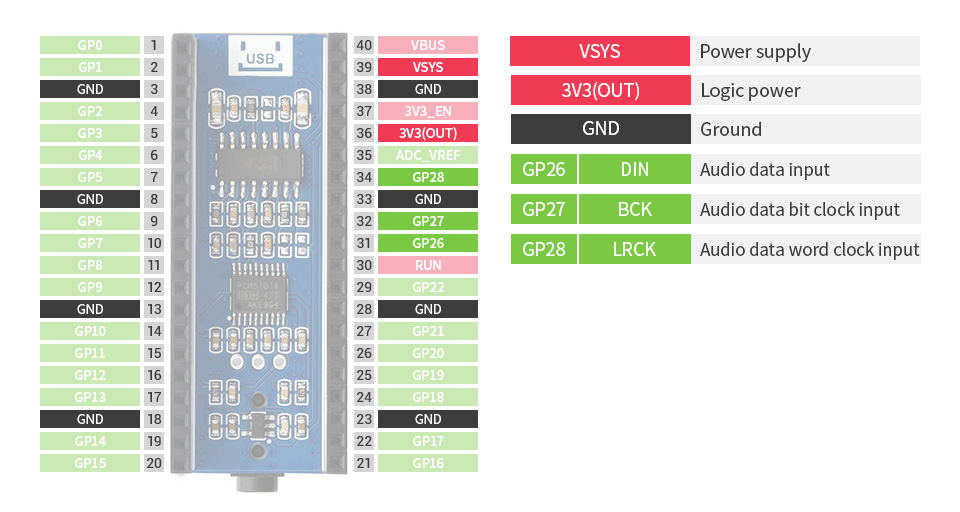

Audio-Bus: I2S
Lautsprecheransteuerung: 2,6 W/Kanal (4 Ohm BTL)
Lieferumfang
1x Waveshare Audio Modul für Raspberry Pi Pico

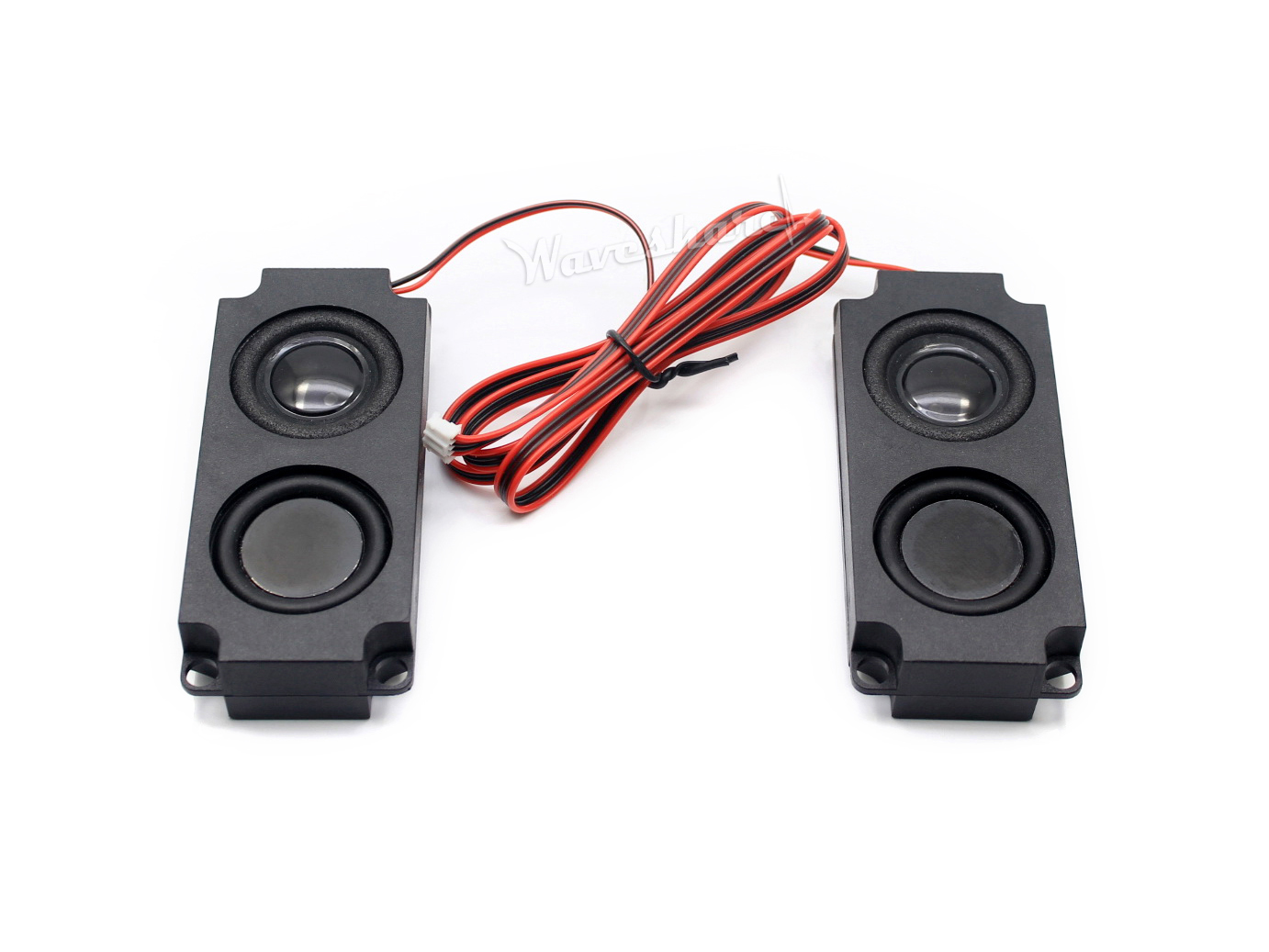

2x 8 Ohm 5W Lautsprecher
Achtung: Raspberry Pi Pico Board NICHT im Lieferumfang!
