Waveshare 296x128 2.9" e-Paper Display Modul 3-farbig

Dieser Artikel steht derzeit nicht zur Verfügung!
Benachrichtigen Sie mich, sobald der Artikel lieferbar ist.

Menge Stückpreis
bis 4 22,95 €
ab 5 22,75 €
ab 10 22,65 €

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 4-8 Wochen

  • RBS11786
Waveshare 296x128 2.9" E-Paper Display Modul für Arduino, Raspberry, STM32,...... mehr

Waveshare 296x128 2.9" E-Paper Display Modul für Arduino, Raspberry, STM32,...

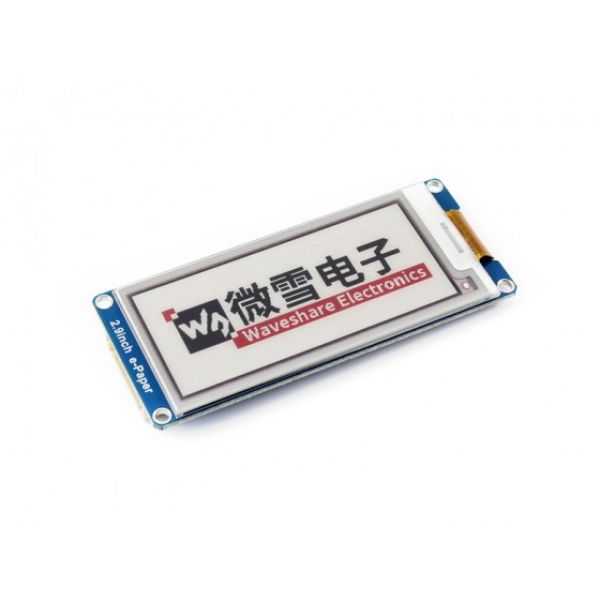

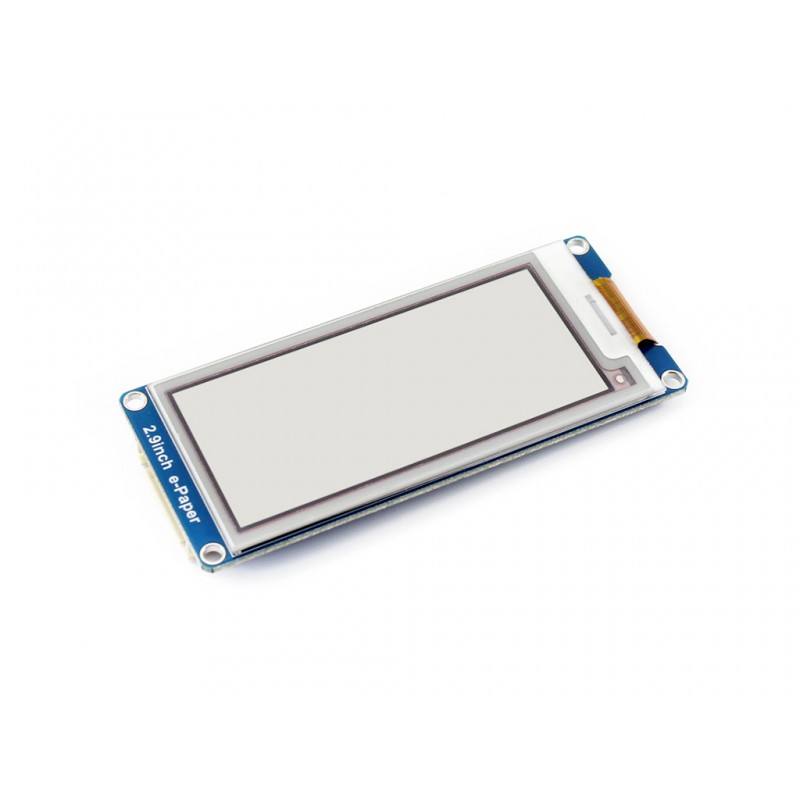

Das Display verfügt über eine dreifarbige Darstellung in rot, schwarz und weiß. Der integrierte Controller wird über das SPI-Interface angesteuert, dadurch eignet sich das e-Paper Display für Zahlreiche Microcontroller wie dem Arduino, Raspberry Pi oder STM32.

Durch die extrem niedrige Stromaufnahme, dem weiten Betrachtungswinkel und der klaren Anzeige ist dieses Display eine perfekte Wahl für elektronische Regaletiketten, industrielle Anwendungen und vieles mehr!

Features:

  • Keine Hintergrundbeleuchtung notwendig. Dadurch behält das Display lange Zeit das Bild, selbst wenn es ausgeschaltet ist.
  • Extrem niedriger Stromverbrauch; es wird nur Strom verbraucht wenn das Bild erneuert wird.
  • Kompatibel mit Arduino,Raspberry Pi 2B/3B, STM32, ...
  • SPI-Interface
  • Entwicklungsressourcen, Anleitungen und Beispiele für Arduino/Raspberry Pi/STM32 auf der Herstellerwebseite.

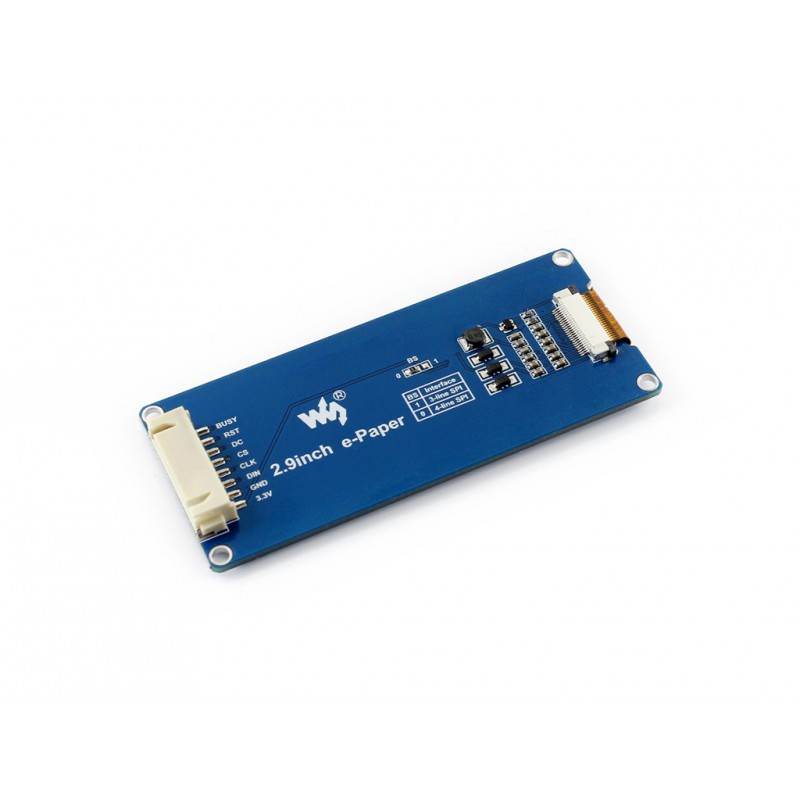

Pinbelegung:

SYMBOL DESCRIPTION
VCC 3.3V
GND Masse
DIN SPI MOSI pin
CLK SPI SCK pin
CS SPI Chip Auswahl, low active
DC Data/Command Auswahl (high for data, low for command)
RST External reset, low active
BUSY
"Besetzt Status" Ausgabe, high active

Details

  • Betriebsspannung: 3.3V
  • Schnittstelle: 3-wire SPI, 4-wire SPI

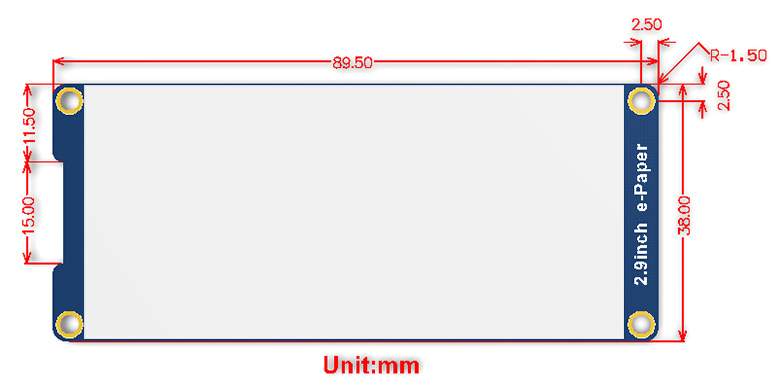

  • Abmessungen (außen): 89.5mm × 38mm
  • Displayabmessungen: 66.89mm × 29.05mm
  • Punkteabstand: 0.138 × 0.138
  • Auflösung: 296 × 128
  • Display Farbe: rot, schwarz, weiß
  • Graustufen: 2
  • Auffrischzeit: 15s
  • Auffrischleistung: 26.4mW(typ.)
  • Standby Leistung: <0.017mW
  • Betrachtungswinkel: >170°

Lieferumfang

  • 1x E-Paper Display Modul

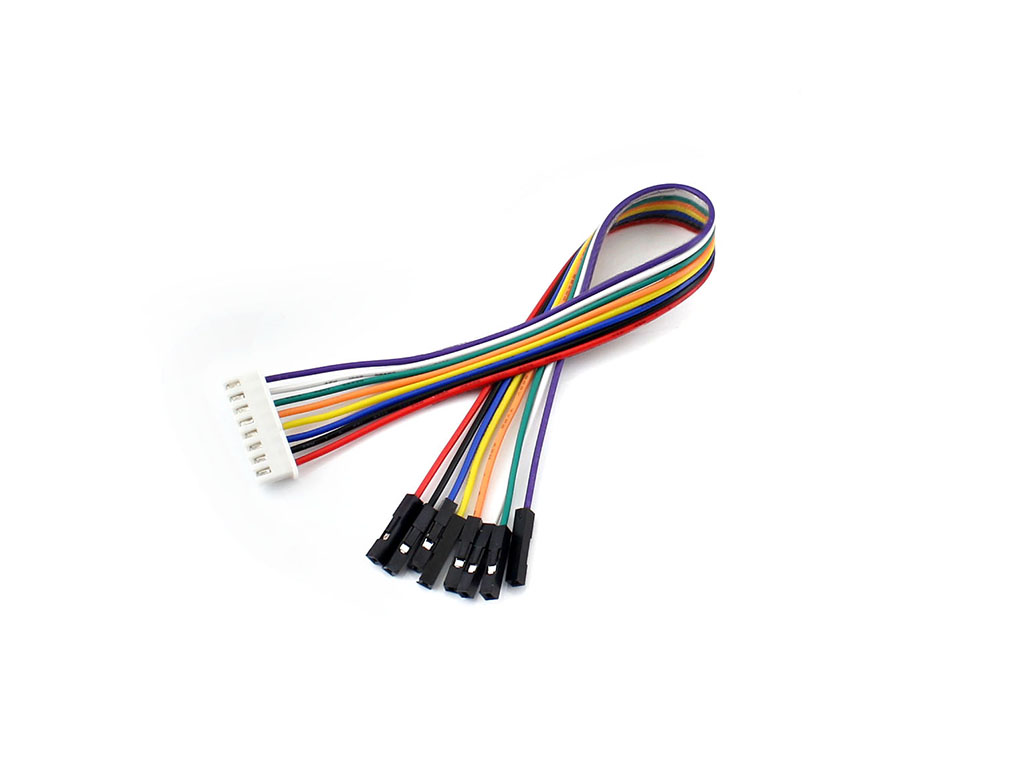

  • 1x Anschlusskabel XH2.54 20cm 8-Pin
Spannung (V): 3,3, 5
Auffrischleistung (mW): 26,4
Standbyleistung (mW): 0,017
Punktabstand (mm): 0,138x0,138
Abmessungen: 89,5x38mm
Auflösung: 296x128
Displaygröße: 2,9"
Farbraum: S/W/R
Volle Auffrischzeit (s): 15s
Produktart: e-paper Display
