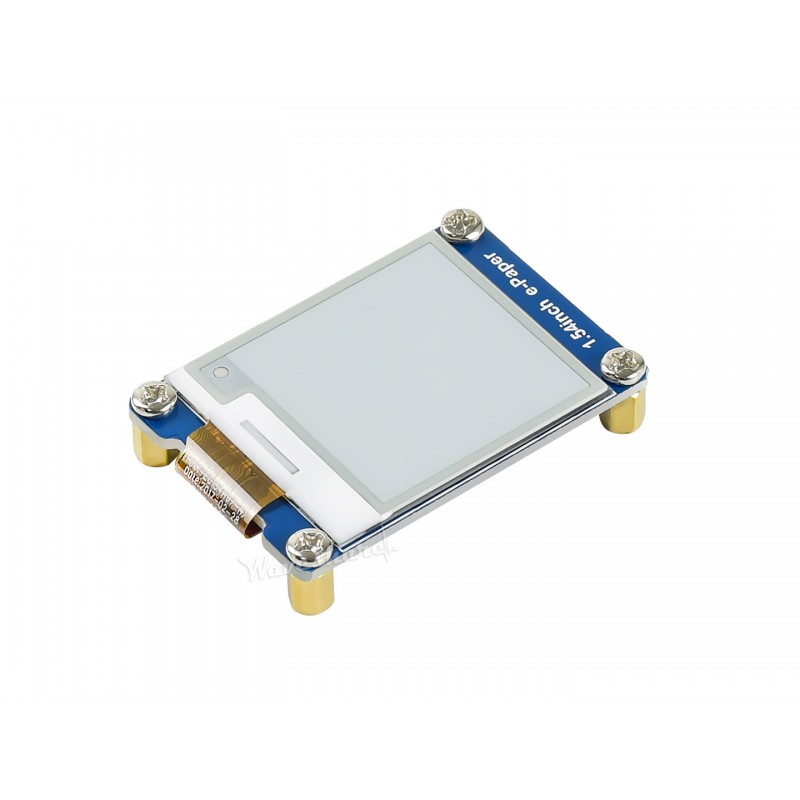

Waveshare 200x200 1.54" e-Paper Display Modul

Menge Stückpreis
bis 4 18,89 €
ab 5 17,85 €
ab 20 15,35 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS11782
Waveshare 200x200 1.54" E-Paper Display Modul für Arduino, Raspberry, STM32,...... mehr

Waveshare 200x200 1.54" E-Paper Display Modul für Arduino, Raspberry, STM32,...

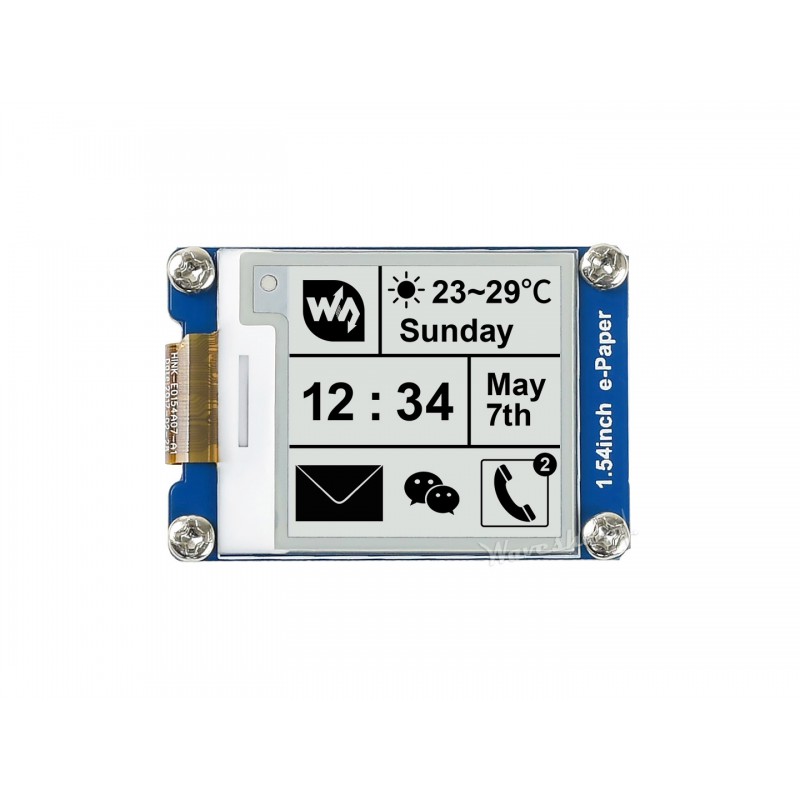

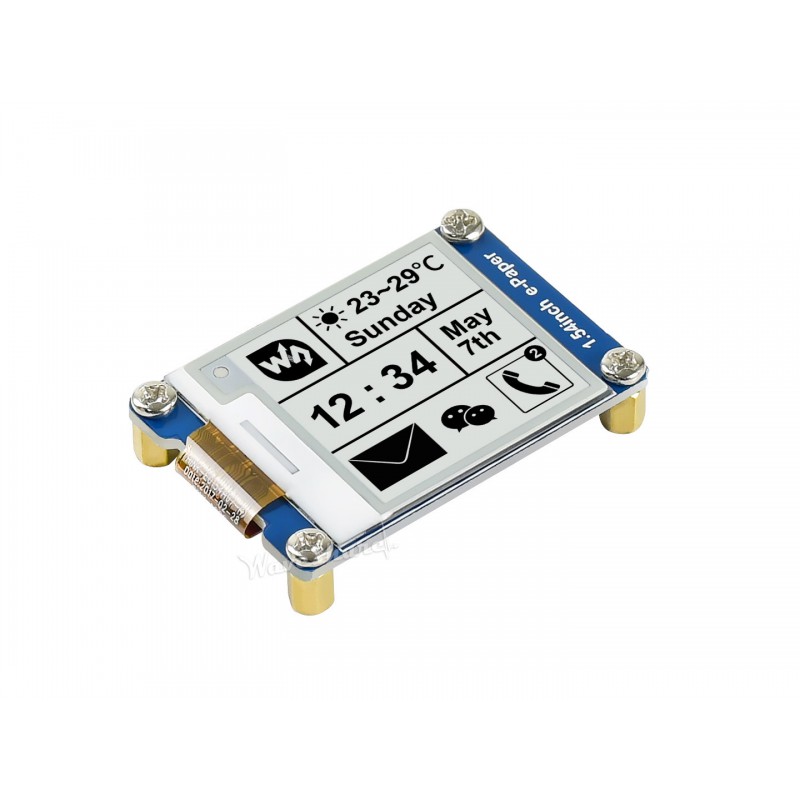

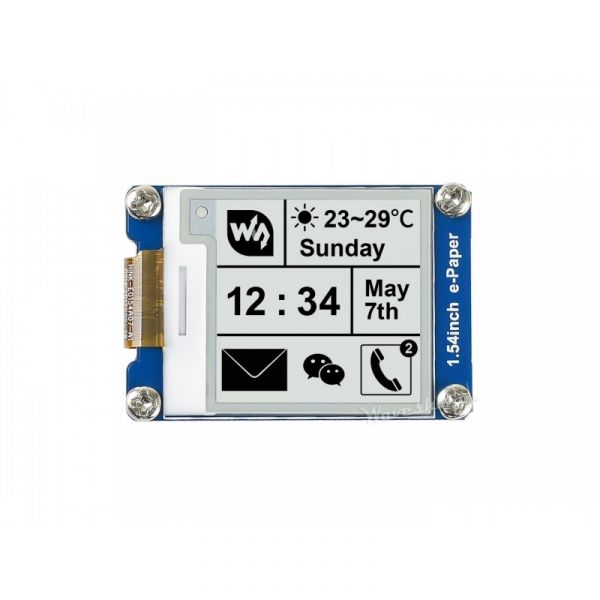

Das Display verfügt über eine zweifarbige Darstellung in schwarz und weiß. Der integrierte Controller wird über das SPI-Interface angesteuert, dadurch eignet sich das e-Paper Display für Zahlreiche Microcontroller wie dem Arduino, Raspberry Pi oder STM32.

Durch die extrem niedrige Stromaufnahme, dem weiten Betrachtungswinkel und der klaren Anzeige ist dieses Display eine perfekte Wahl für elektronische Regaletiketten, industrielle Anwendungen und vieles mehr!

Features:

  • Keine Hintergrundbeleuchtung notwendig. Dadurch behält das Display lange Zeit das Bild, selbst wenn es ausgeschaltet ist.
  • Extrem niedriger Stromverbrauch; es wird nur Strom verbraucht wenn das Bild erneuert wird.
  • Kompatibel mit Arduino,Raspberry Pi 2B/3B, STM32, ...
  • SPI-Interface
  • Entwicklungsressourcen, Anleitungen und Beispiele für Arduino/Raspberry Pi/STM32 auf der Herstellerwebseite.

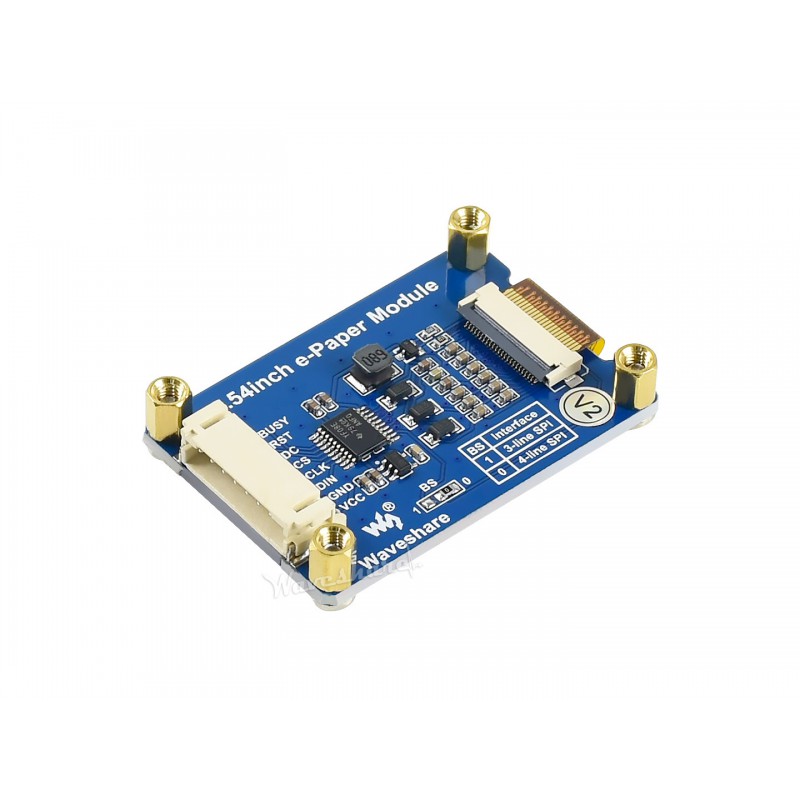

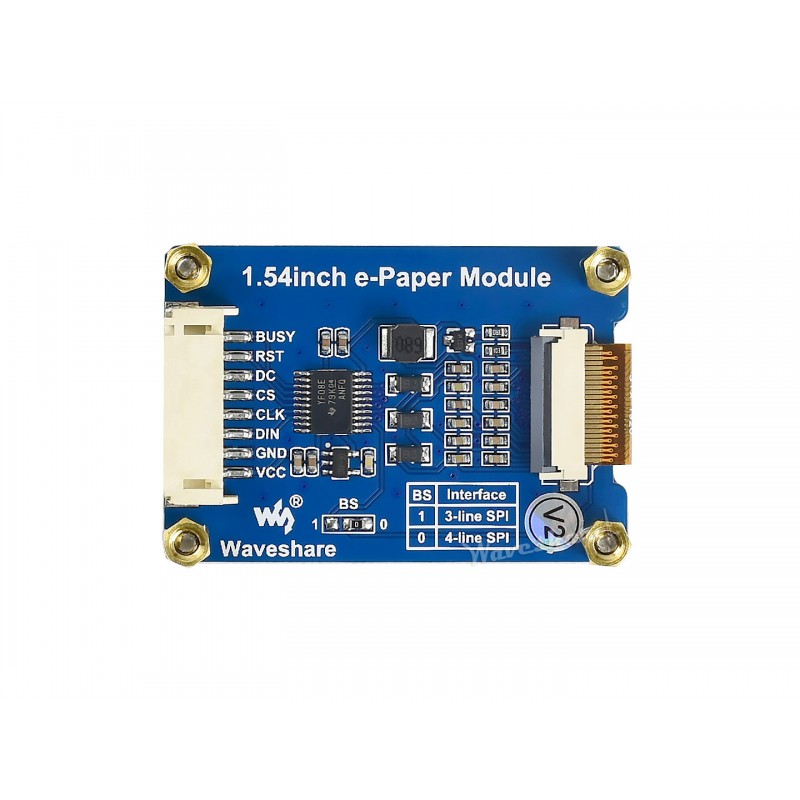

Pinbelegung:

SYMBOL DESCRIPTION
VCC 3.3V/5V
GND Ground
DIN SPI MOSI pin
CLK SPI SCK pin
CS SPI chip selection, low active
DC Data/Command selection (high for data, low for command)
RST External reset, low active
BUSY Busy status output, low active

Details

  • Betriebsspannung: 3,3V/5V
  • Schnittstelle: 3-Draht-SPI, 4-Draht-SPI

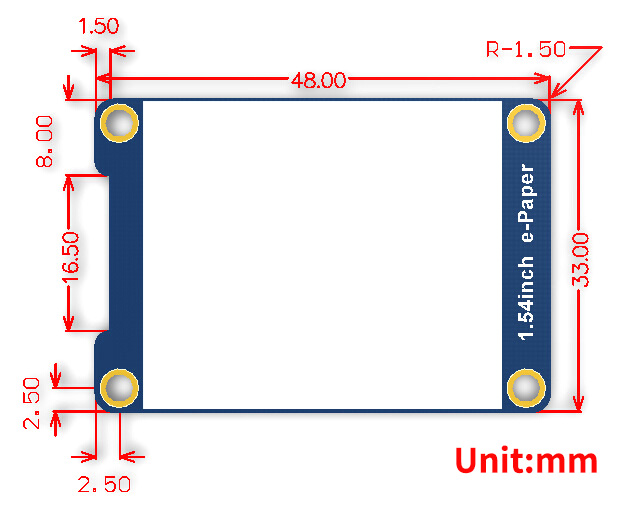

  • Abmessungen: 48 mm × 33 mm
  • Anzeigegröße: 27,6 mm × 27,6 mm
  • Punktabstand: 0,138 × 0,138
  • Auflösung: 200 × 200
  • Anzeigefarbe: schwarz, weiß
  • Graustufen: 2
  • Partielle Auffrischungszeit: 0,3s
  • Volle Auffrischzeit: 2s
  • Auffrischungsleistung: 26,4mW(typ.)
  • Standby-Leistung: <0,017mW(typ.)
  • Betrachtungswinkel: >170°

Lieferumfang

  • 1x E-Paper Display Modul

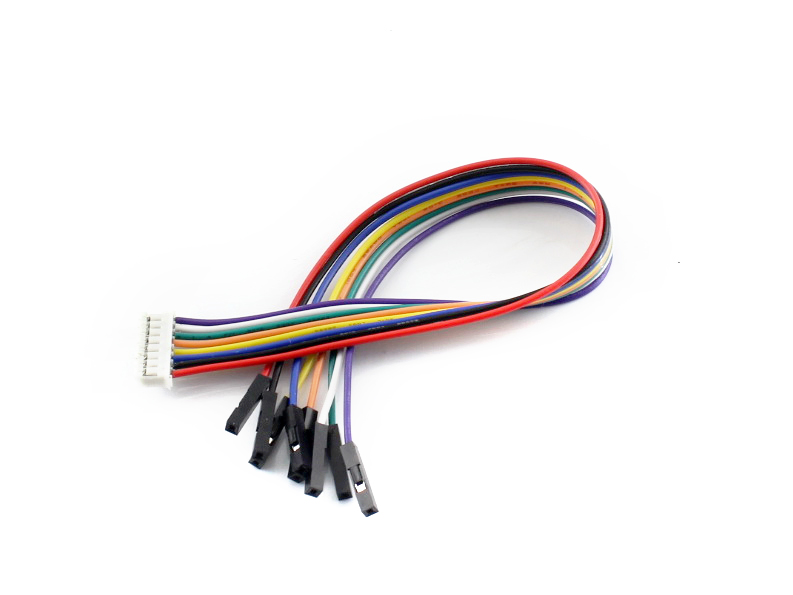

  • 1x Anschlusskabel XH2.54 20cm 8-Pin
Spannung (V): 3,3, 5
Schnittstellentyp: 3 und 4-Draht-SPI
Auflösung: 200x200
Displaygröße: 27,6x27,6
Farbraum: S/W
Auffrischleistung (mW): 26,4
Standbyleistung (mW): 0,017
Volle Auffrischzeit (s): 2s
Punktabstand (mm): 0,138x0,138
Produktart: e-paper Display
