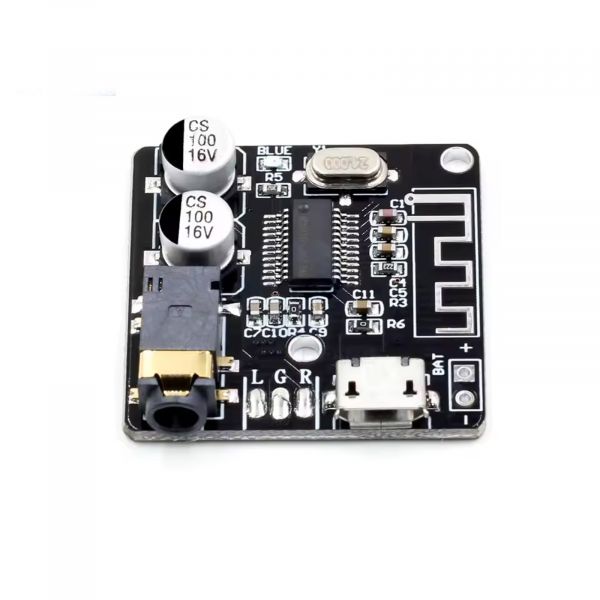

Das VHM-314 V2.0 ist ein vielseitiges Bluetooth 5.0 Audio Decoder Modul mit Micro-USB-Anschluss, das speziell für DIY-Anwendungen und Modifikationen in Audio-Systemen entwickelt wurde. Egal ob im Fahrzeug, zu Hause oder im Elektronikprojekt – dieses kompakte Modul ermöglicht Ihnen eine stabile drahtlose Audiowiedergabe mit integriertem Verstärkerausgang.
Die einfache Installation und die übersichtliche Tastensteuerung erleichtern die Bedienung: Lautstärke anpassen, Titel wechseln oder pausieren – alles direkt über das Board steuerbar. Die zweifarbige LED zeigt klar den Betriebs- und Ladezustand an.
Intuitive Steuerung
Kurzer Tastendruck: Nächstes Lied
Langer Tastendruck: Lautstärke erhöhen (akustisches Signal bei Maximalwert)
Zweite Taste kurz: Pause/Play
Dritte Taste kurz: Vorheriger Titel
Dritte Taste lang: Lautstärke verringern
DIP-Schalter für flexible Stromversorgung
Up-Position: Stromversorgung über den Batterieanschluss; falls keine Batterie vorhanden, indirekt über Typ-C
Down-Position: Micro-USB-Stromversorgung direkt; ohne aktive USB-Stromquelle wird die Stromzufuhr unterbrochen
Hinweis: Der DIP-Schalter ist empfindlich – bitte vorsichtig handhaben. Bei unzureichender Stromversorgung über Micro-USB kann es zu Störgeräuschen kommen.
Details
Bluetooth-Version: 5.0
Hauptanschluss: Micro-USB
Zusatzanschluss: DIY Typ-C-Schnittstelle
Eingangsspannung: 5 V DC
Betriebsstrom: ca. 20 mA
Max. Ladestrom für Li-Ion-Akkus: 300 mA
LED-Anzeigen: Blau (Bluetooth), Rot (Ladeanzeige)
Audioausgang: Stereo (L = 50, R = R)
Tastensteuerung: Play/Pause, Lautstärke, Titel vor/zurück
Unterstützt: Lithiumbatterie-Ladung und Akkubetrieb
Kompatibilität: Arduino, Raspberry Pi, 3D-Druck-Projekte, Auto- und Heim-Audio
