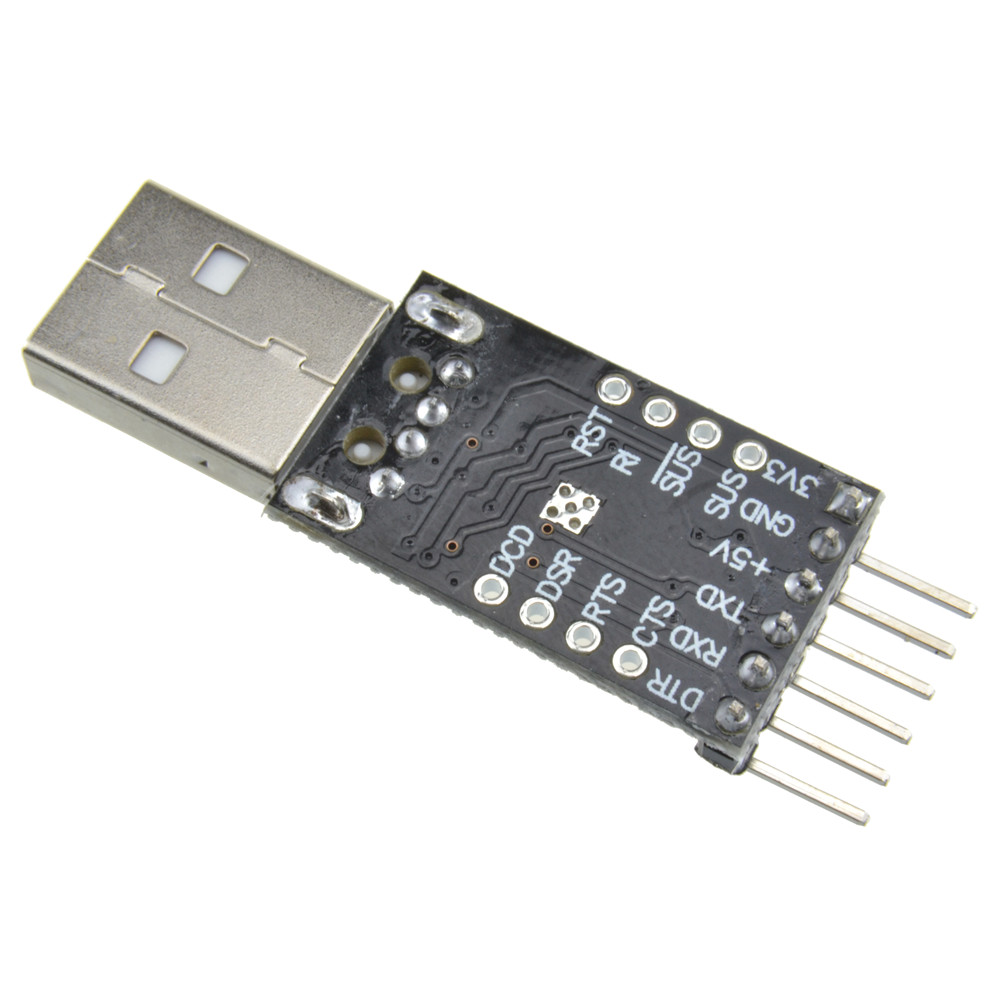

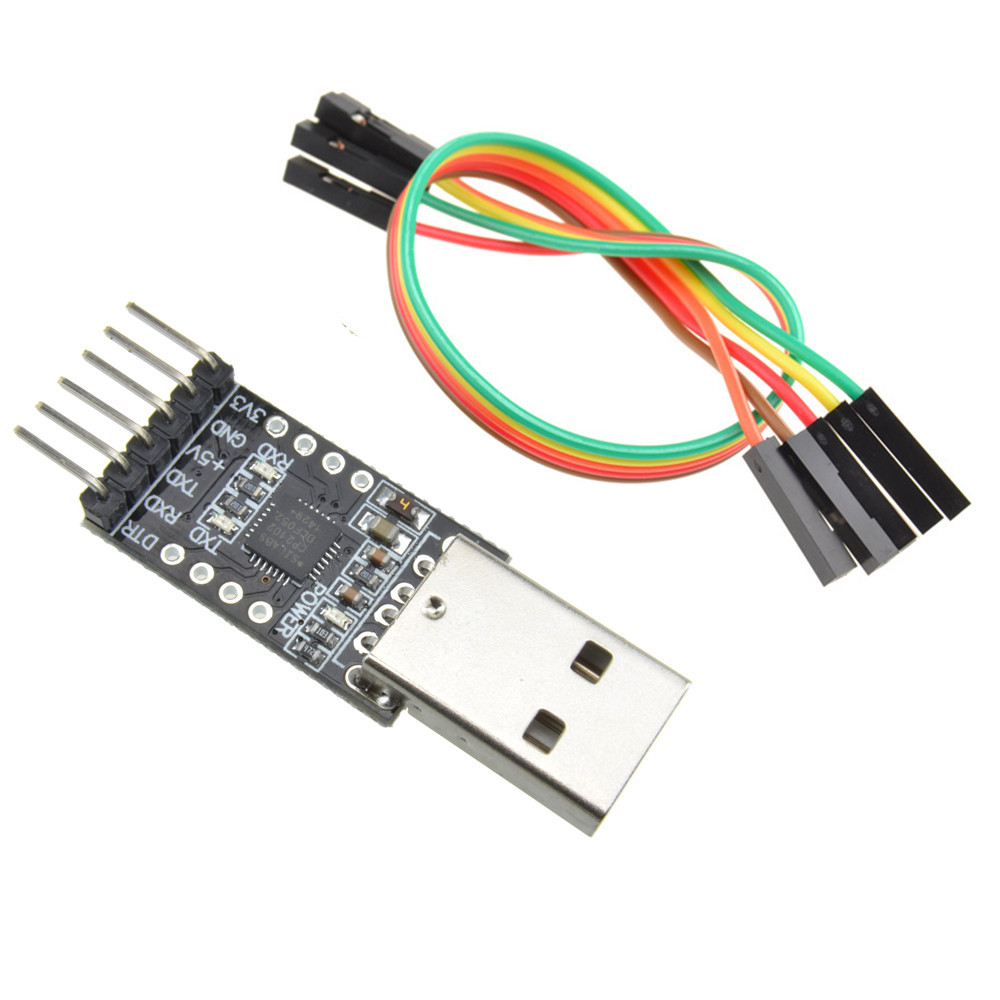

Mit diesem USB nach Seriell Wandler wird der Anschluss eines Entwicklungsboards, z.B. Arduino, an einen PC ein Kinderspiel. Das Wandler Modul ist kaum größer als ein handelsüblicher USB Stick und kann daher platzsparend eingesetzt werden. Gegenübr des USB Anschlusses befindet sich eine Stiftleiste mit insgesamt 5 Pins. Diese ermöglicht es eine Serielle Schnittstelle mit TTL-Pegeln abzugreifen. Die Stiftleiste ist gut zugänglich und kann z.B. durch Dupont Kabel schnell verkabelt werden.
Das Modul erlaubt darüber hinaus sogar die Spannungsversorgung des Entwicklerboards mit Wahlweise 3,3V oder 5V.
Details
PCB-Abmessungen: 26,5mm * 15,6mm
PCB-Farbe: Schwarz
Gewicht: 4g
Neuer Chip seit 2013: CP2102
Selbstwiederherstellungssicherung für effektiven Schutz bei versehentlichem Kurzschluss
Drei LEDs für klare Statusanzeigen: Leistung, Datenempfang und Datenübertragung
Dual Power Output: 3,3 V und 5V
Vielseitige Pin-Führung für verschiedene Anwendungen
Reset-Signal-Ausgang direkt für Arduino Board ProMini Download
