USB Logic Analyzer 24MHz 8CH

Menge Stückpreis
bis 4 9,85 € *
ab 5 9,55 € *
ab 10 9,35 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10204
Beschreibung: USB Logic Analyzer 24MHz 8CH Mit dem Logic Analyzer mit 8... mehr
Produktinformationen "USB Logic Analyzer 24MHz 8CH"

Beschreibung:

USB Logic Analyzer 24MHz 8CH

Mit dem Logic Analyzer mit 8 Kanälen und 24 MHz Bandbreite können an 8 verschiedenen Kanaleingängen die jeweiligen digitalen Signalen gleichzeitig überwacht werden. Neben den reinen Logikzuständen können auch komplette Protokolle, wie beispielsweise I2C, SPI, UART, etc. überwacht werden.

Details:

  • Sample Rate: 24 MHz
  • Kanäle: 8
  • Arbeitsspannung: 5V
  • Unterstützte Protokolle: I2C, SPI, UART, CAN uvm.

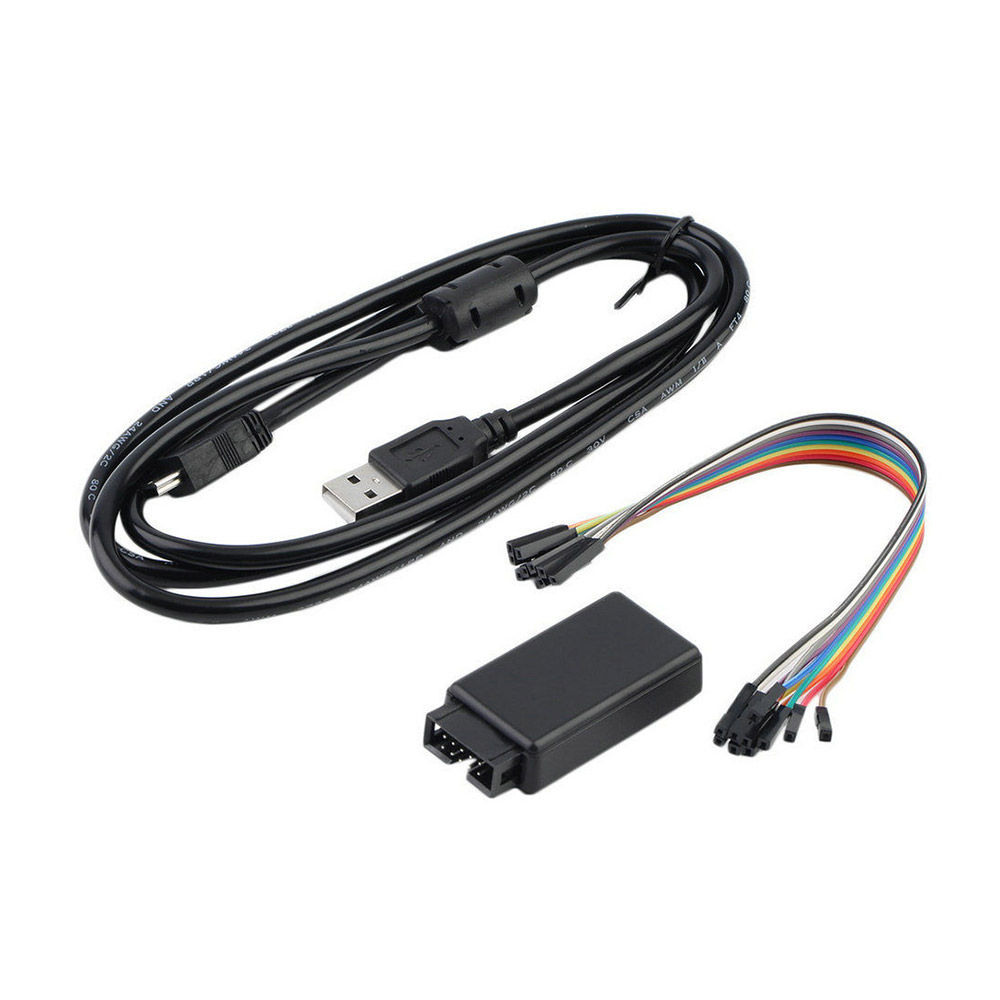

Lieferumfang:

  • 1x USB Logic Analyzer
  • 1x USB Kabel
  • 1x Dupont Anschlusskabel

Links:

Weiterführende Links zu "USB Logic Analyzer 24MHz 8CH"
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "USB Logic Analyzer 24MHz 8CH"
10.05.2021

CLK ist nicht GND

Gerät funktioniert prima. Da bei mir zwischen CLK und GND ein Widerstand von ca.11MOhm gemessen wird, Kann er eigentlich nicht GND sein, da dann der Widerstand 0 Ohm sein müßte.

01.04.2021

Für den Preis sehr gut.

Auf meinem Gerät ist nicht der Salae Schriftzug wie auf dem Bild, tut aber was er soll.
Habe es unter Linux laufen und funktioniert tadellos

04.08.2020

Preis Leistung sehr gut

19.09.2019

Für den Preis unschlagbar

Wer ein Analysetool für den CAN-Bus sucht, findet meistens nichts unter 80€ - dieses kleine Gerät unterstützt sogar noch eine ganze Reihe mehr Protokolle. Das einzige, was bis jetzt bei mir Probleme verursacht hat, ist die Einstellung auf 24MHz - dabei hat mir Saleae Logic einen Fehler gebracht und die Abtastfrequenz gedrosselt.

17.06.2019

Hat mir geholfen...

Das Gerät hat mir geholfen bei einer Fehlersuche, so weit so gut ... hätte mir aber einen Hinweis beim Artikel auf die Doku gewünscht.

16.04.2019

Top.

24.12.2017

Macht was er soll, aber nur bis 16MHz

Wird sowohl von Salae Logic 1.2.15, als auch von Sigrok PulseView unterstützt. Testweise ein UART-Signal mit 1 Mbit/s dekodiert. Kein Problem. Allerdings stürzt der Analyzer bei beiden Software-Varianten ab, wenn 24MHz Sampling Rate ausgewählt werden. Bis 16 MHz funktioniert er einwandfrei.
Vor allem im KFZ-Bereich ist dieser sehr brauchbar (LIN, CAN, UART, K-Line).
Die USB-Buchse kontaktiert sporadisch nicht korrekt, lässt sich aber beheben wenn das Gehäuse der Buchse etwas zusammengebogen wird.

05.11.2017

Alles bestens.

23.09.2017

Ware ist einwandfrei, wie angeboten, korrekt verpackt,

mit dem Produkt bin ich sehr zufrieden!

06.06.2017

Unschlagbar

Preis ist unschlagbar, Selbstbau lohnt sich definitiv nicht mehr. Bedienung ist idiotensicher, auch ohne Manual.
Funktioniert problemlos auch über 5m Kabel mit 2 USB-Hubs dazwischen (getestet bei 12MHz Abtastrate).
Kleine Falle: Beschriftung auf dem Gerät ist D1 bis D8, in der Auswertesoftware ist es aber D0 bis D7.

23.12.2015

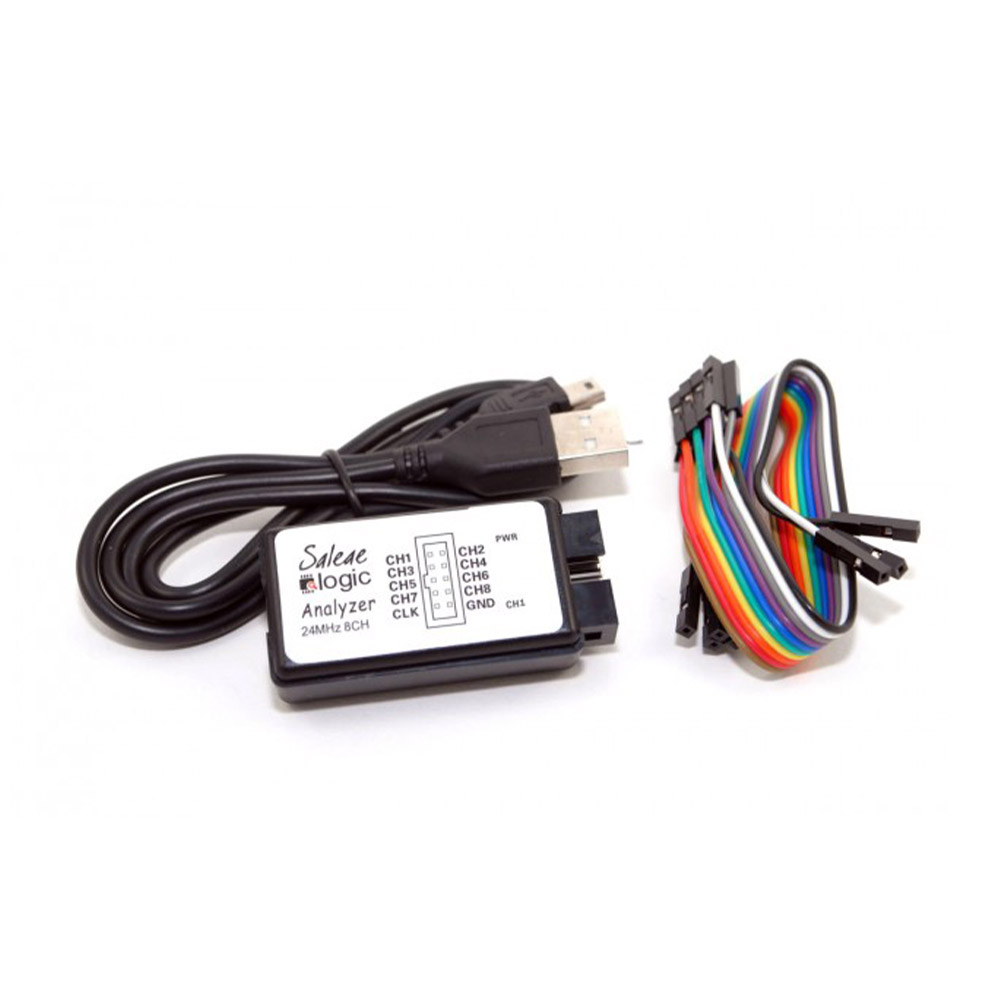

Abbildung ist falsch

Achtung: Pin 9 ist Masse GND und nicht Clock CLK, siehe Bild.
Der Logic Analyzer ist ein "MCU123 Saleae Logic clone", siehe
http://sigrok.org/wiki/Supported_hardware#Logic_analyzers
