Mit unserem USB-C PD Trigger Board Modul lassen sich moderne USB-C Power Delivery Netzteile als flexible Spannungsquelle für eigene Elektronikprojekte nutzen. Das Modul verhandelt automatisch mit dem PD-Netzteil und stellt eine stabile Ausgangsspannung von 12V bereit – ideal für Anwendungen, die eine konstante Versorgung benötigen.
Funktionsweise

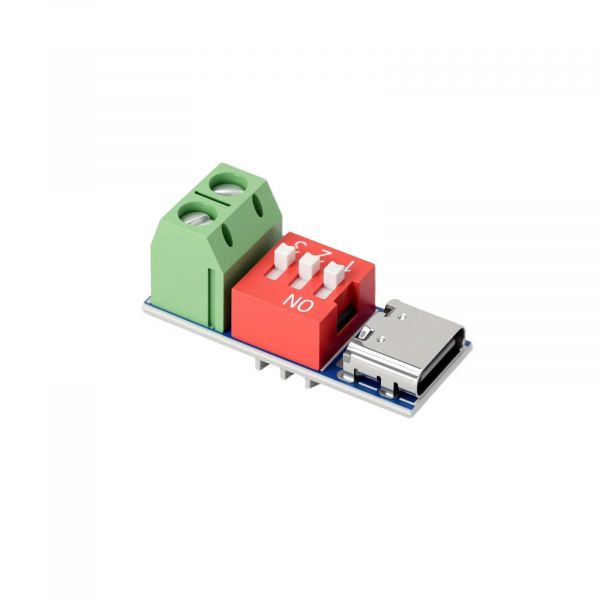

Das Board nutzt das USB Power Delivery Protokoll, um mit kompatiblen Netzteilen zu kommunizieren. Es fordert automatisch die erforderliche Spannung an und wandelt diese intern auf 12V um. Auch Quick-Charge-fähige Netzteile werden unterstützt. Die kompakte Platine verfügt über Lötpads für den USB-C-Eingang sowie für die 12V-Ausgangsspannung.
Anwendungsgebiete
3D-Drucker: Stromversorgung für Stepper-Motoren, Heizbetten und Extruder
LED-Beleuchtung: Betrieb von 12V LED-Streifen und Spots
Robotik: Mobile Versorgung von Motorcontrollern und Servos
Akkubetrieb: Laden von 3S LiPo-Akkus oder Versorgung von 12V-Geräten
Prototyping: Schnelle Spannungsversorgung ohne separates Netzteil
Vorteile im Einsatz
Der Vorteil gegenüber herkömmlichen Netzteilen liegt in der Flexibilität: Sie können handelsübliche USB-C PD-Ladegeräte verwenden, die ohnehin weit verbreitet sind. Das spart Platz und reduziert die Anzahl unterschiedlicher Netzteile in der Werkstatt. Die kompakte Bauform erlaubt den Einbau direkt in Gehäuse oder auf Trägerplatinen.
Technische Daten
Eingangsspannung: USB-C Power Delivery (PD) / Quick Charge (QC)
