USB-C PD Trigger Board 100W – 5A Spannungsauswahl 5V/9V/12V/15V/20V mit USB-A

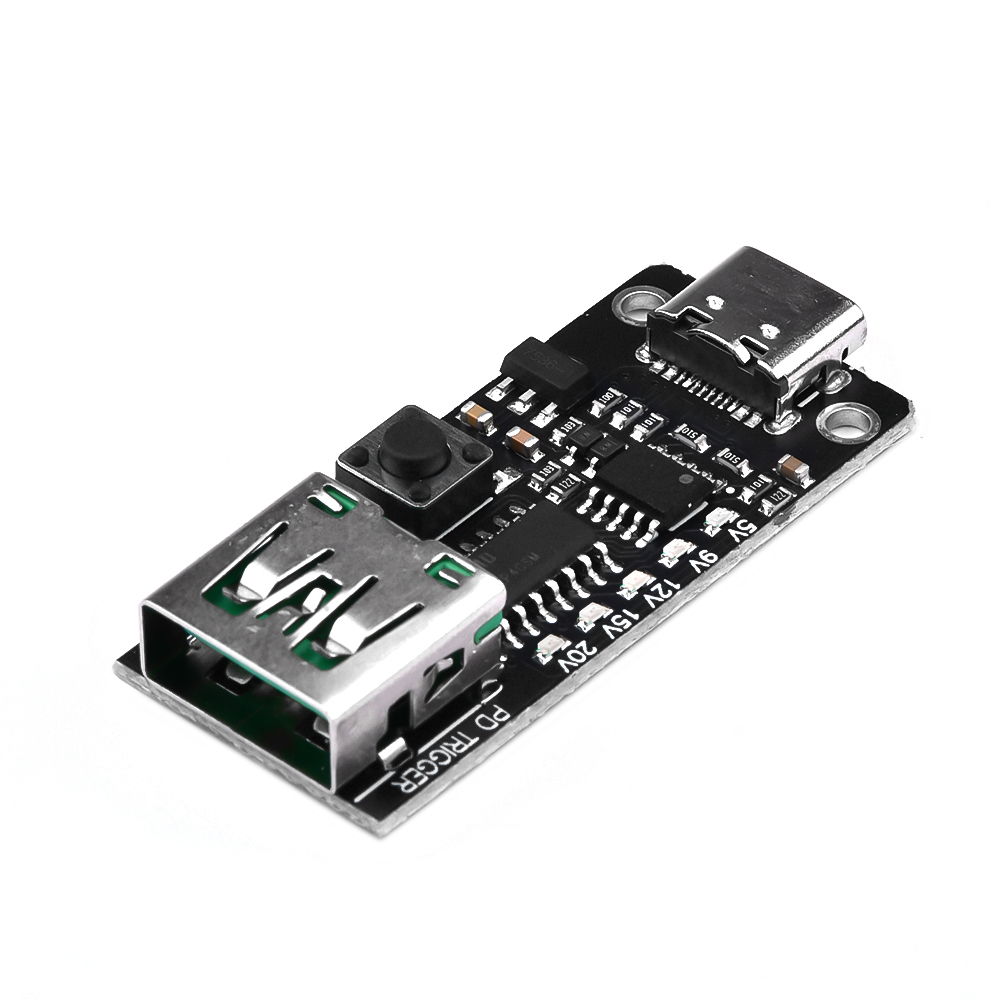

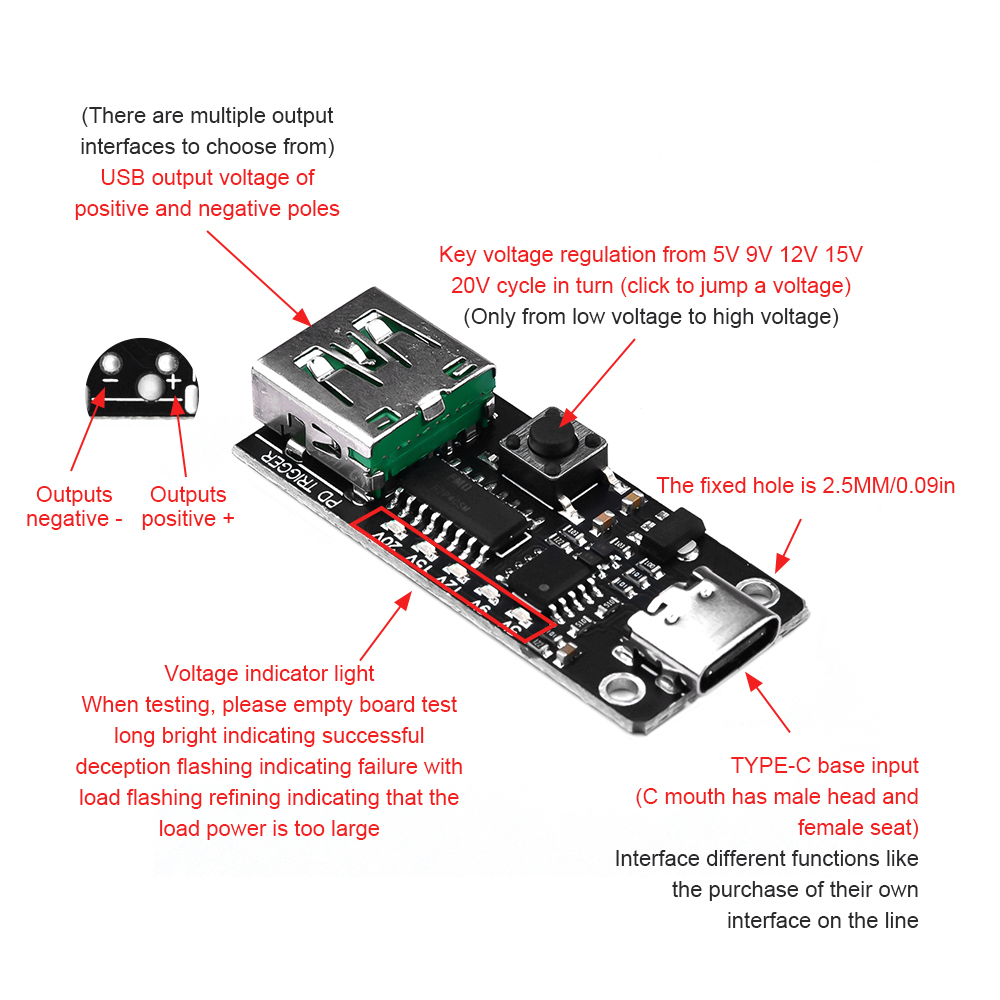

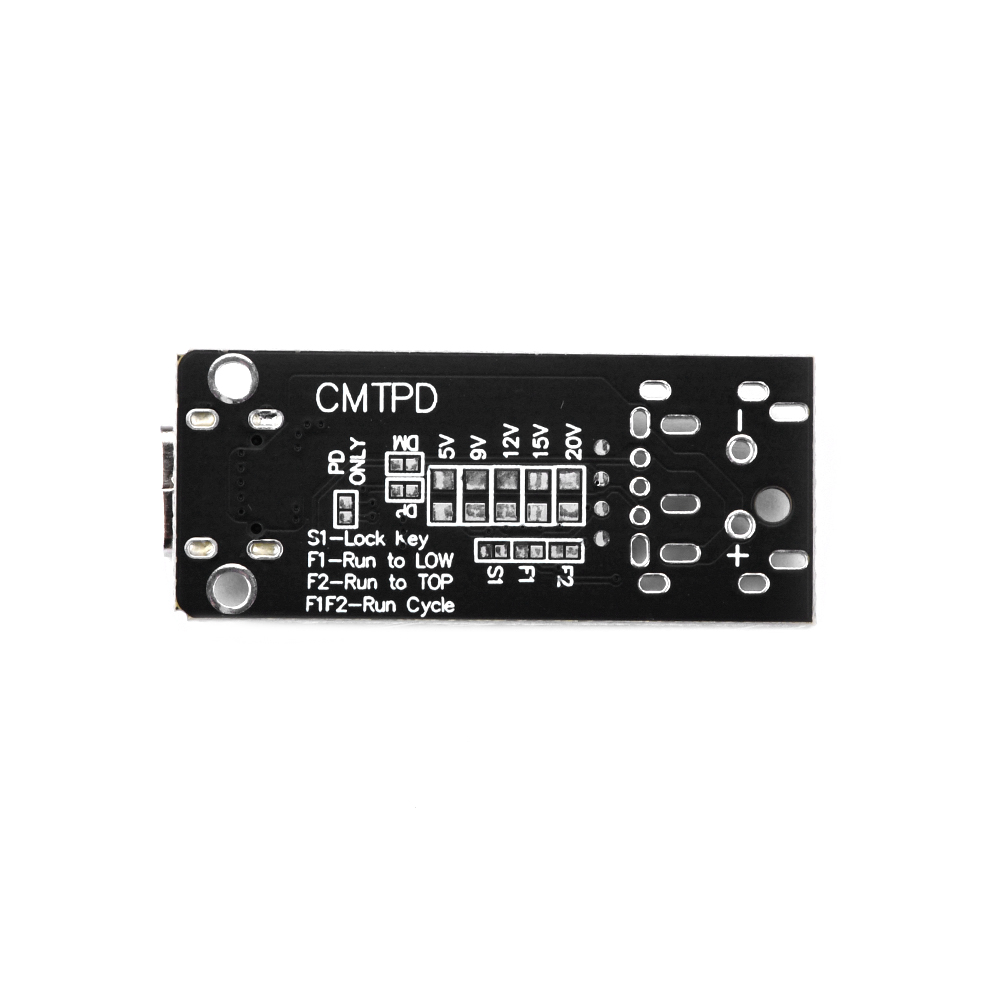

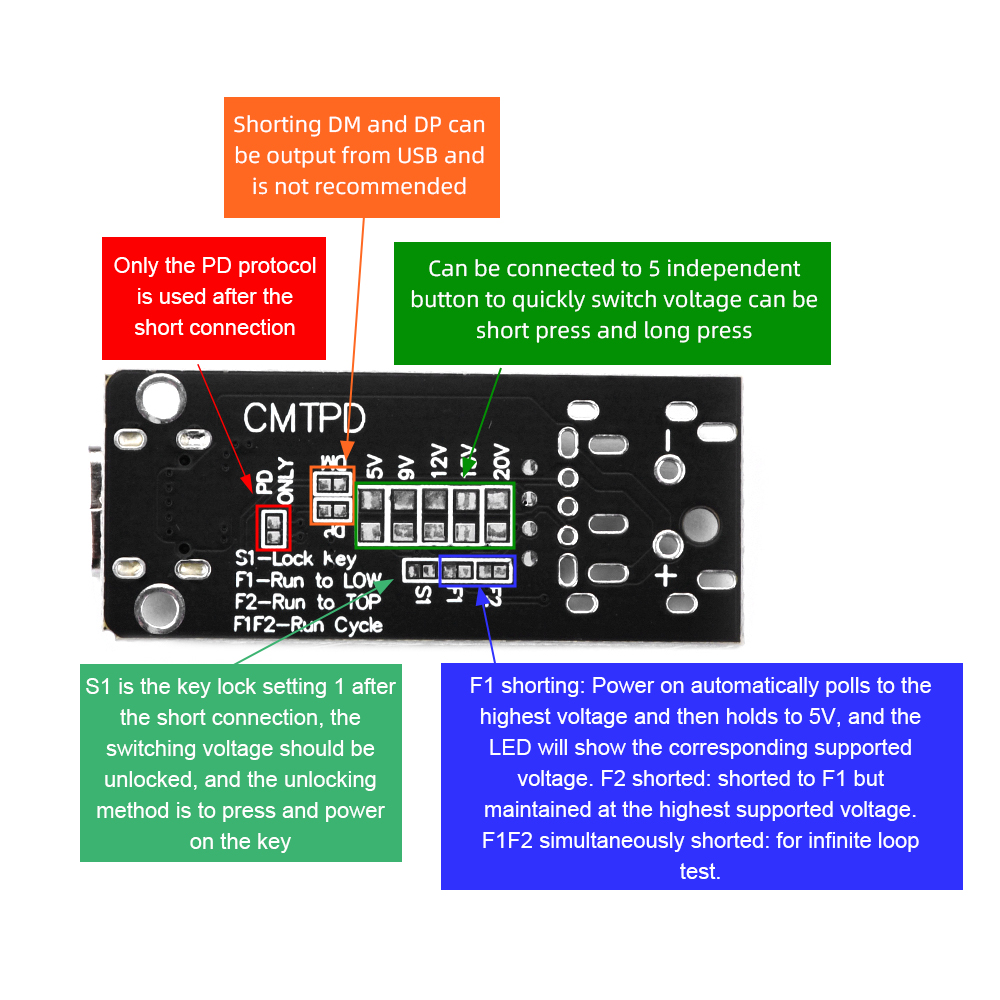

Das USB-C PD Trigger Board 100W ist ein kompaktes Modul zur Spannungsabfrage und Steuerung von USB-C Power-Delivery- und Schnelllade-Netzteilen. Es ermöglicht die Auswahl verschiedener Ausgangsspannungen wie 5V, 9V, 12V, 15V und 20V, sofern diese vom angeschlossenen Netzteil unterstützt werden. Funktionsweise Power Delivery Netzteile können verschiedene Spannungen bereitstellen (typisch 5V, 9V, 12V, 15V, 20V), geben aber standardmäßig nur 5V aus. Das Trigger Board sendet die entsprechende Anforderung an das Netzteil, woraufhin dieses auf die gewählte Spannung umschaltet. Die Auswahl erfolgt über Lötbrücken auf der Platine und müssen auf die gewünschte Spannung gebrückt werden. Das USB-C PD Trigger Board eignet sich ideal, um aus einem USB-C PD-Netzteil eine feste Versorgungsspannung für Elektronikprojekte bereitzustellen. Beispielsweise kann ein 20V-Notebook-Netzteil verwendet werden, um einen DC-Motor, LED-Module, Mini-Verstärker oder DIY-Lötstationen direkt zu versorgen. Auch für Arduino-, Raspberry-Pi- oder 3D-Drucker-Projekte ist das Modul praktisch, wenn unterschiedliche Spannungen schnell getestet oder eingestellt werden sollen.  Anschluss und Bedienung Das Board verfügt über einen USB-C Eingang für das PD-Netzteil sowie Schraubklemmen am Ausgang (+ und −). Die gewünschte Ausgangsspannung wird über die Lötbrücken eingestellt. Nach dem Anschluss des Netzteils steht die Spannung sofort zur Verfügung. Die maximale Strombelastbarkeit beträgt 5A – das bedeutet bei 20V bis zu 100W Leistung. Anwendungsgebiete Ersatz für klassische Labornetzteile in mobilen Aufbauten Stromversorgung für Raspberry Pi, Arduino-Projekte oder LED-Streifen Spannungsversorgung für 12V/19V Notebooks oder Monitore über USB-C Integration in Gehäuse für portable Netzteile mit mehreren Spannungen Testaufbauten und Prototyping mit flexibler Spannungswahl Das Modul unterstützt sowohl PD 3.0 als auch PD 2.0 sowie Quick Charge kompatible Netzteile. Es eignet sich besonders für Anwendungen, bei denen verschiedene Spannungen benötigt werden, ohne mehrere Netzteile mitführen zu müssen. Hinweise Das Modul muss mit einem kompatiblen QC- oder PD-Schnelllade-Netzteil verwendet werden. Die tatsächlich verfügbare Spannung und Leistung hängt vom verwendeten Netzteil, Kabel und Protokoll ab. Für 20V 5A beziehungsweise 100W ist ein geeignetes E-Marker-Kabel erforderlich. Vor dem Anschluss eines Verbrauchers muss die eingestellte Ausgangsspannung geprüft werden, um Schäden am angeschlossenen Gerät zu vermeiden. Technische Daten Eingang: USB-C Ausgang: Schraubklemmen Unterstützte Protokolle: PD3.0, PD2.0, QC, FCP, AFC Ausgangsspannungen: 5V, 9V, 12V, 15V, 20V Maximale Leistung: bis 100W (bei 20V) Maximaler Ausgang: 20V 5A E-Marker-Unterstützung: erforderlich für 5A Betrieb über USB-C Kabel Leistung ohne E-Marker: bis 60W, abhängig von Netzteil und Kabel Anzeige: LED-Spannungsanzeige Funktionen: Spannungsauswahl, Tastensperre, Parameterspeicher, automatische Polling-Funktion, zyklischer Testmodus Sprungzeit: einstellbar, Standard 0,5 Sekunden Gewicht: 4,4g Abmessungen: 1,8 x 3,4 cm Lieferumfang 1x USB-C PD Trigger Board mit Schraubklemmen

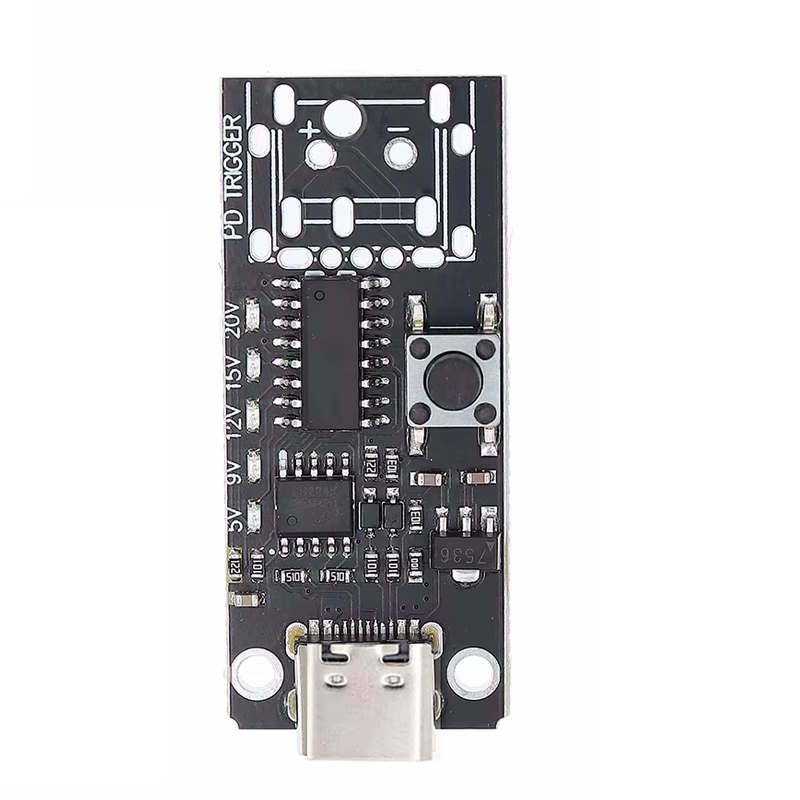

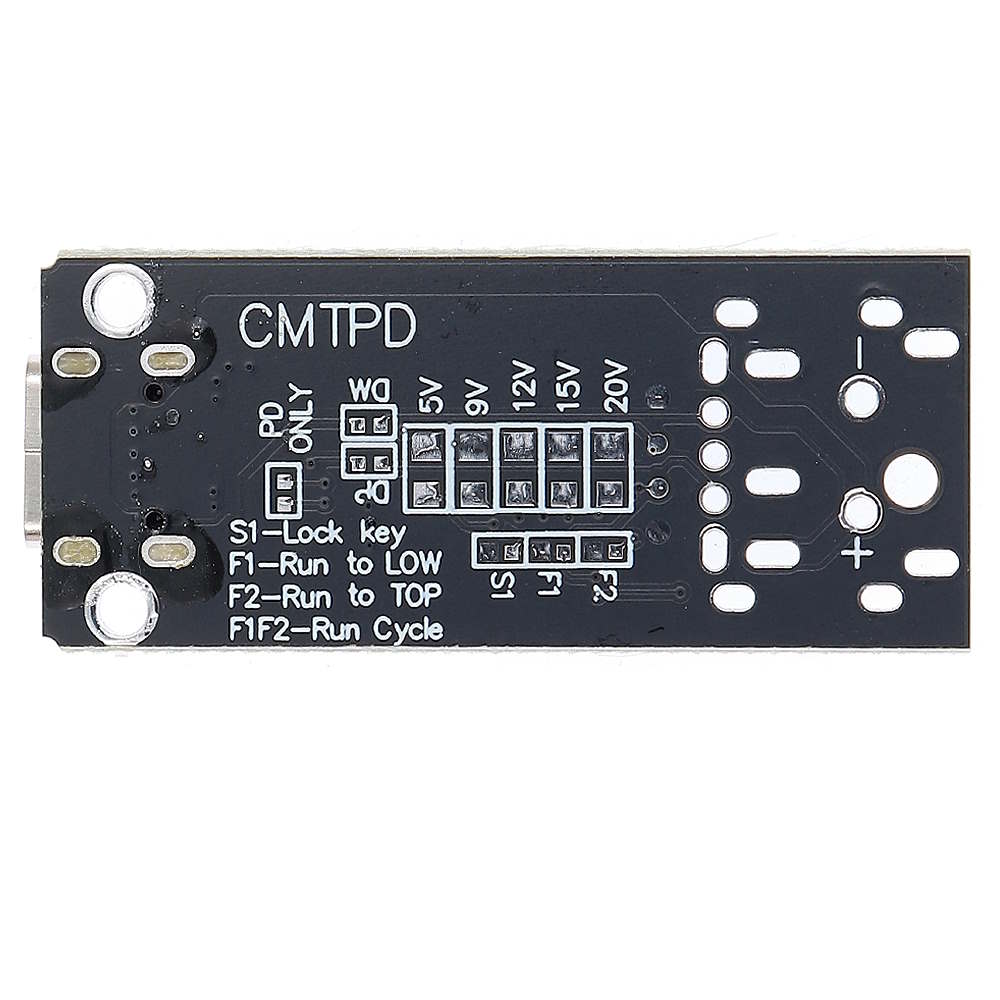

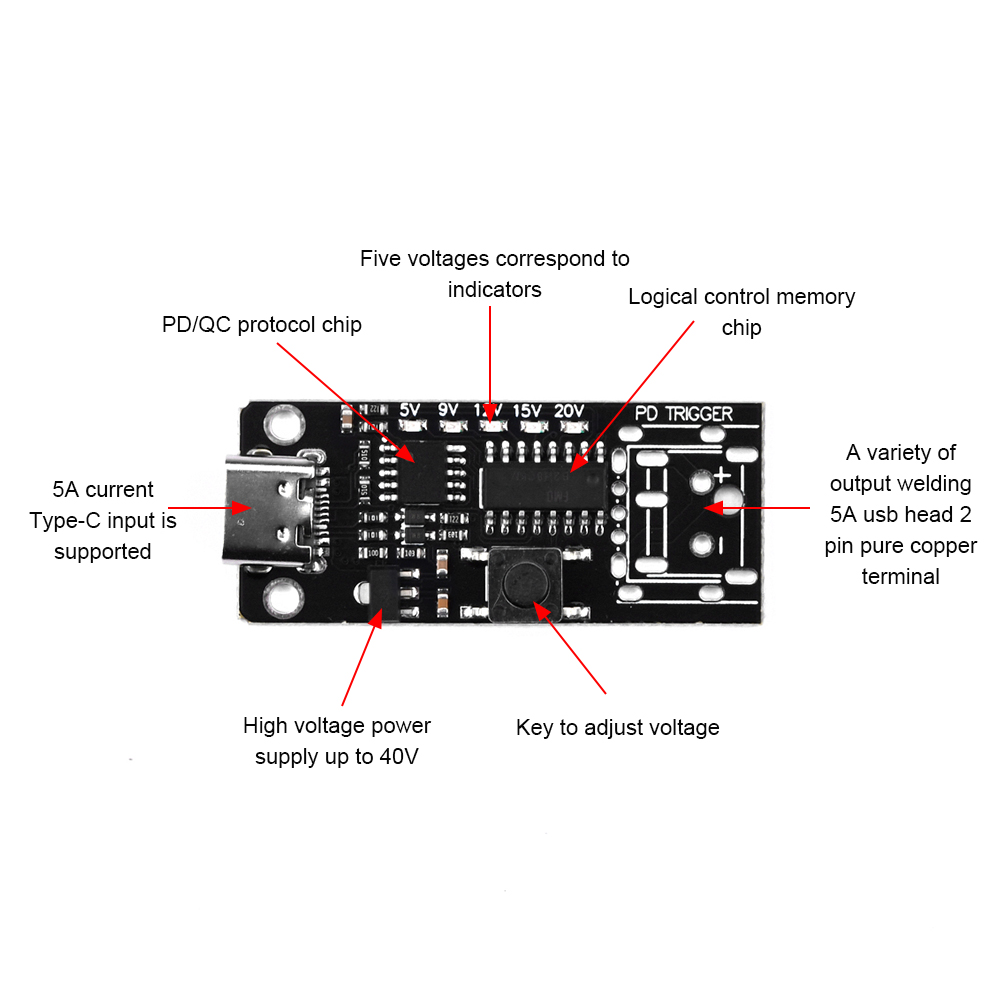

Das USB-C PD Trigger Board 100W ermöglicht die einfache Nutzung von USB-C Power-Delivery-Netzteilen als variable Spannungsquelle für Elektronikprojekte und mobile Anwendungen. Das kompakte Modul fordert gezielt verschiedene Ausgangsspannungen vom angeschlossenen Netzteil an und stellt diese am Ausgang bereit. Unterstützt werden die Spannungen 5V, 9V, 12V, 15V und 20V, sofern das verwendete PD-Netzteil diese unterstützt. Die Auswahl erfolgt direkt über Lötbrücken auf der Platine. Dadurch eignet sich das Modul ideal für DIY-Projekte, Testaufbauten, portable Stromversorgungen sowie Entwicklungs- und Prototyping-Anwendungen. Das Trigger Board unterstützt mehrere Schnellladeprotokolle wie PD3.0, PD2.0, QC, FCP und AFC. Mit bis zu 100W Ausgangsleistung bei 20V und 5A können auch leistungsstärkere Verbraucher betrieben werden. Für den vollen 5A Betrieb wird ein geeignetes USB-C E-Marker-Kabel benötigt. Dank kompakter Bauform eignet sich das Modul besonders für Arduino-, Raspberry Pi-, 3D-Drucker- und LED-Projekte oder als flexible Spannungsversorgung für Monitore, Mini-Verstärker und DC-Geräte. Anwendungsgebiete Portable Stromversorgungen Arduino- und Raspberry-Pi-Projekte LED-Module und LED-Streifen DIY Mini-Verstärker Notebook- und Monitorversorgung über USB-C Elektronikentwicklung und Prototyping Hinweise Das Modul muss mit einem kompatiblen PD- oder QC-Netzteil verwendet werden. Die tatsächlich verfügbare Spannung und Leistung hängt vom verwendeten Netzteil, Kabel und Protokoll ab. Für 20V 5A beziehungsweise 100W wird ein geeignetes USB-C E-Marker-Kabel benötigt. Vor dem Anschluss eines Verbrauchers sollte die eingestellte Ausgangsspannung überprüft werden, um Schäden zu vermeiden. Details Eingang: USB-C Ausgang: Lötpads Unterstützte Protokolle: PD3.0, PD2.0, QC, FCP, AFC Ausgangsspannungen: 5V, 9V, 12V, 15V, 20V Maximale Ausgangsleistung: bis 100W Maximaler Ausgangsstrom: 5A Maximale Ausgangsspannung: 20V E-Marker-Unterstützung: erforderlich für 5A Betrieb Leistung ohne E-Marker: bis 60W abhängig von Netzteil und Kabel Anzeige: LED-Spannungsanzeige Funktionen: Spannungsauswahl, Tastensperre, Parameterspeicher, automatische Polling-Funktion, zyklischer Testmodus Sprungzeit: einstellbar, Standard 0,5 Sekunden Gewicht: 4,4 g Abmessungen: 1,8 x 3,4 cm Lieferumfang 1 x USB-C PD Trigger Board 100W 5A Spannungsauswahl Modul
