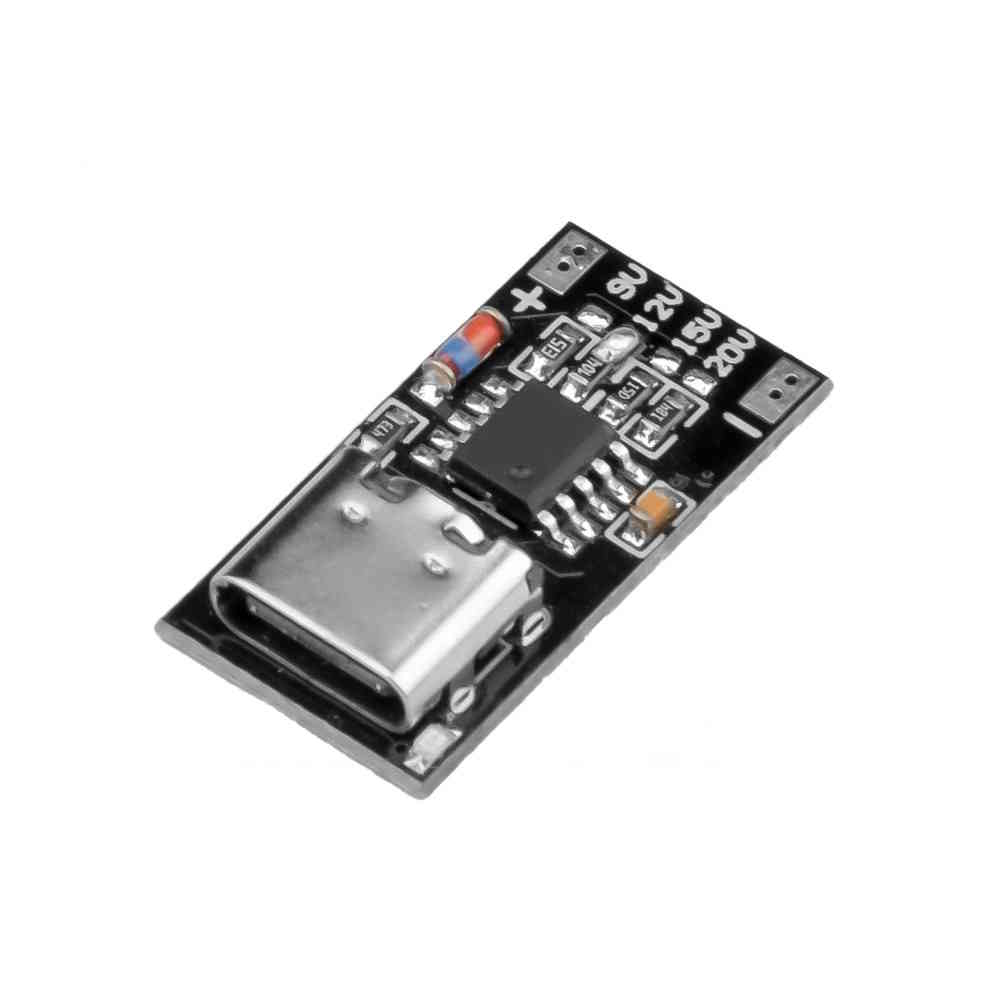

Das USB-C PD/QC Fast Charger Modul ist eine kompakte Platine, mit der Sie Geräte über den USB-C-Anschluss schnell und effizient laden oder mit Strom versorgen können. Es unterstützt verschiedene Ladeprotokolle wie PD 3.0/2.0, PPS, QC4+, QC3.0/2.0, FCP und AFC.
Das Modul verfügt über einzelne Lötbrücken für die Ausgangsspannungen von 9V, 12V, 15V und 20V. Je nach gesetzter Brücke wird beim Anschluss automatisch die gewünschte Spannung vom Ladegerät angefordert.
Die Hauptfunktionen dieses Produkts sind wie folgt:
Spannungstrickserei: Sie können das Modul verwenden, um die Ausgangsspannung eines Schnellladegeräts oder einer Powerbank zu manipulieren und es als Gleichstromversorgung zu nutzen. Sie können beispielsweise die Schnellladepowerbank auf 9V, 12V, 15V oder 20V einstellen, um Geräte oder LED-Leuchten mit Strom zu versorgen.
Konvertierung von DC-betriebenen Geräten: Das Modul ermöglicht es Ihnen, bestimmte traditionelle DC-betriebene Geräte in eine Stromversorgung über einen TYPE-C-Anschluss umzuwandeln. Dadurch können Sie diese Geräte über eine USB-C-Verbindung mit Strom versorgen.

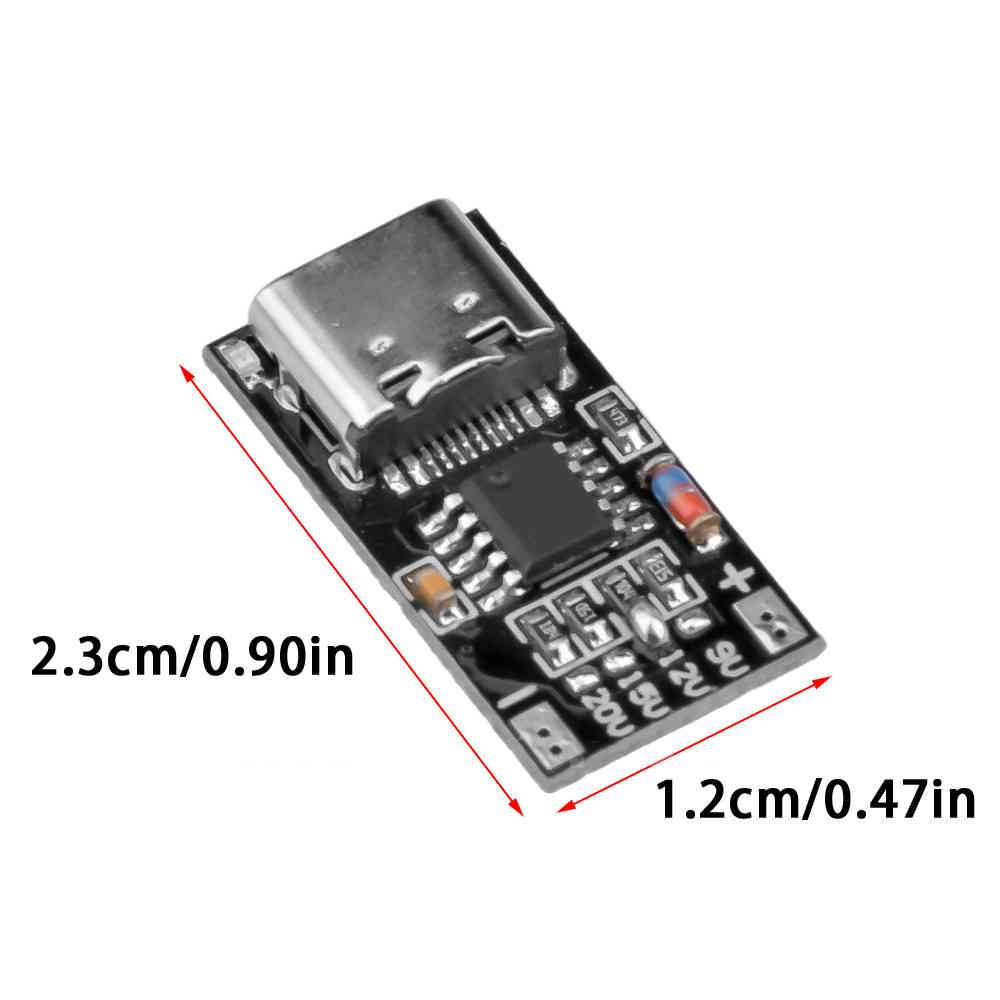

Integriertes Design: Die Abmessungen des Moduls betragen 23x11,5x4mm, was es äußerst kompakt und platzsparend macht.
Maximale Leistung von 5A. Die Ausgangsleistung wird durch das Schnellladegerät und der Last bestimmt. Je nach unterstütztem Schnellladeprotokoll wird eine unterschiedlich hohe Ladegeschwindigkeit erreicht.
Wichtiger Hinweis zur Werkseinstellung:
Im Auslieferungszustand ist das Modul werkseitig per 0-Ohm-Widerstand (Brücke) auf 12V voreingestellt. Diese Brücke ist sehr klein und oft nur schwer zu erkennen. -> Für eine andere Ausgangsspannung (z. B. 9V oder 20V) muss diese Brücke zuerst entfernt werden, bevor die gewünschte Spannung über eine andere Lötbrücke ausgewählt werden kann.
Bitte beachten Sie: Wenn Ihr USB-C-Ladegerät die fest eingestellte Spannung (z. B. 12V) nicht unterstützt, fällt das Modul automatisch auf die nächstverfügbare Spannung zurück (z. B. 9V). Dadurch kann es zu Verwirrung kommen, wenn das Modul äußerlich 12V erwartet, intern aber nur 9V ausgegeben werden – obwohl keine sichtbare Fehlfunktion vorliegt.
Details
Input: USB-C
Output: Lötpads

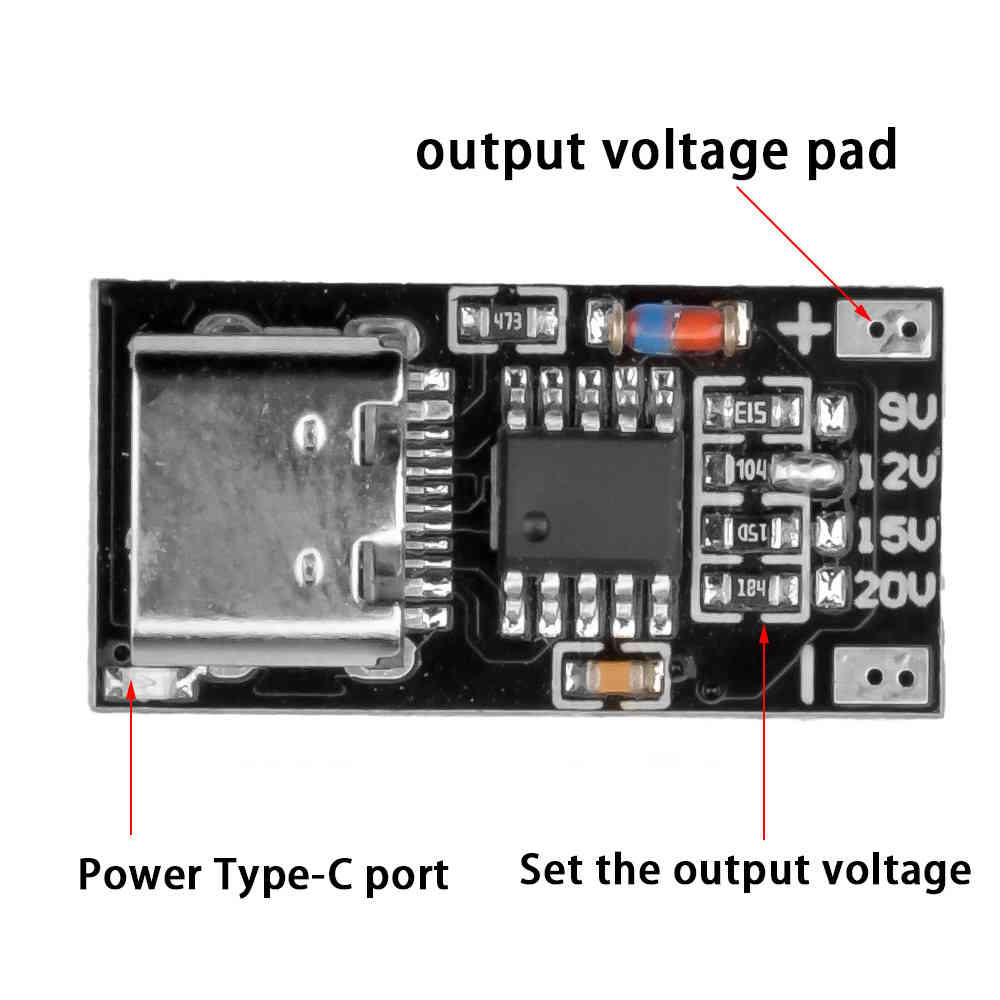

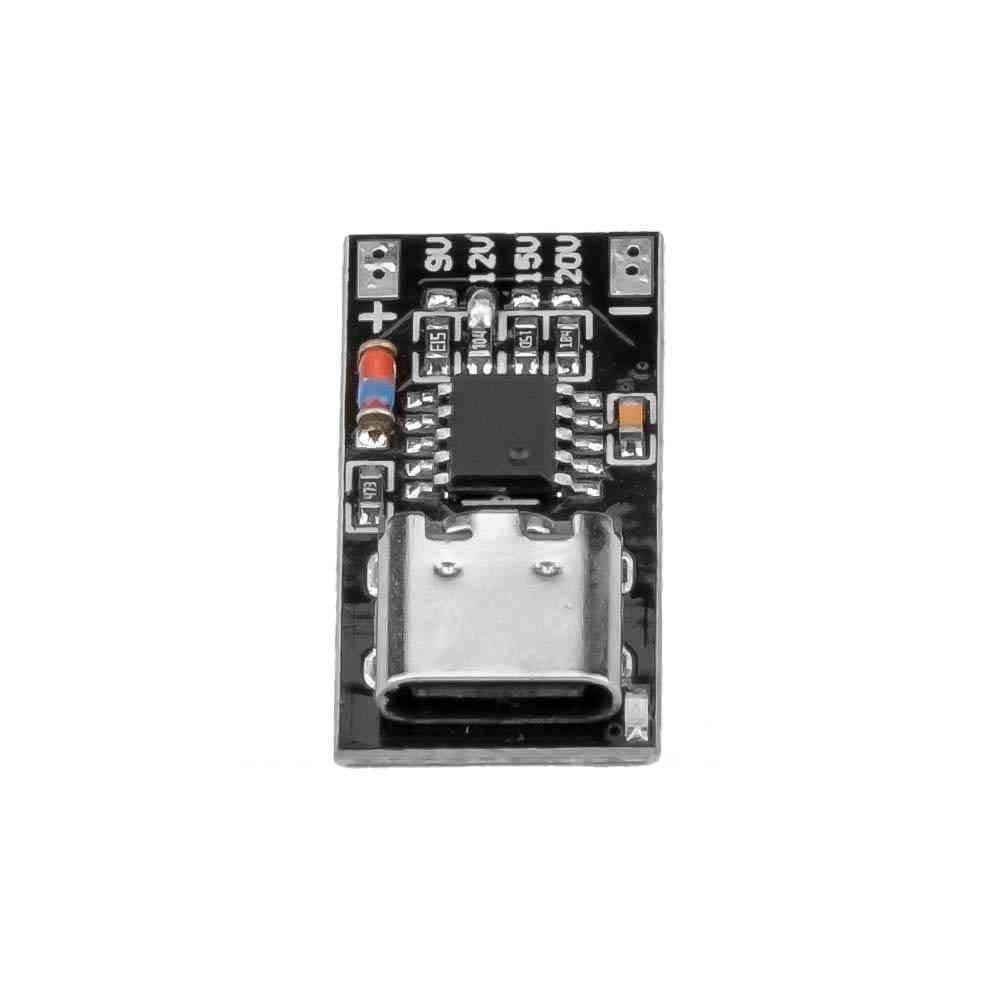

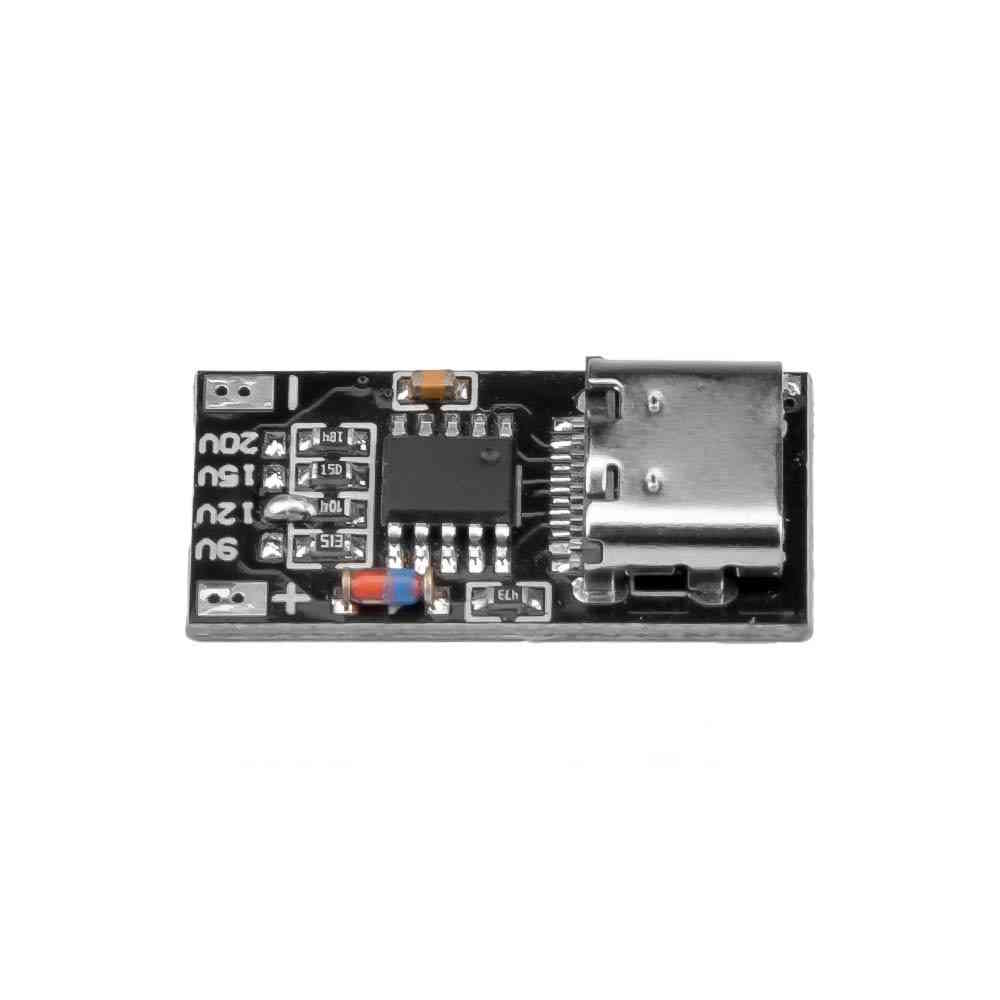

Einstellen der Ausgangsspannung über Lötbrücken
Ausgangsspannungen: 9/12/15/20 Volt
Unterstützte Protokolle:PD3.0/2.0, PPS/QC4+, QC3.0/2.0, FCP, AFC
