UNO CNC Shield V3 kompatibel mit Arduino UNO

UNO CNC Shield V3 kompatibel mit Arduino UNO
Menge Stückpreis
bis 4 5,12 €
ab 5 4,77 €
ab 20 4,40 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10975
Beschreibung: Dieses Erweiterungshield kann für Eigenbaufräsen, Lasergravierer,... mehr
Produktinformationen "UNO CNC Shield V3 kompatibel mit Arduino UNO"

Beschreibung:

Dieses Erweiterungshield kann für Eigenbaufräsen, Lasergravierer, Roboterarme oder 3D-Drucker verwendet werden. Es ermöglicht einem Arduino UNO Board das Ansteuern von bis zu 4 Schrittmotoren und 6 Endschaltern.

Das Shield kommt mit ein paar sehr hilfreichen Anschlüssen um allerhand Projekte in Bewegung zu setzen:

  • Getrennte Pins für Spindel und Kühler
  • Externe GRBL Command Pins - erlaubt das Anschließen von Schaltern für Pause, Weiter und Abbruch.
  • Endschalteranschlüsse "+ / -" für zwei Endschalter pro Achse.
  • Serielle Pins (D0-D1) und I2C Pins(A4-A5 )für weitere Funktionen hinzuzufügen. Zum Beispiel können Sie Spindel oder Kühler über I2C ansteuern.
  • Estop - Achtung - kein Notausschalter! Dieser Anschluss kann für einen Stop-Schalter verwendet werden. Die Betätigung macht das selbe wie der RESET-Button vom Arduino. Daher wir empfehlen wir die Verwendung eines richtigen Notausschalters, der die Spannungsversorgung komplett unterbricht. Wie man einen Notausschalter richtig anschließt, erfahren Sie auf diesem Anschlussplan.
  • Jumper-Konfiguration der vier Achsen

Hinweis: Zum Anschluss mit Gbrl v0.9 müssen Sie den Z-Limit-Pin mit dem Spindelfreigabe-Pin vertauschen, um das PWM-Signal auf D11 nutzen zu können!

Details:

  • GRBL kompatibel
  • 4-Achsen
  • 2 Endstops pro Achse
  • Kompatibel mit A4988, DRV8825 TMC StepSticks und anderen Treibern
  • Einstellbares Microstepping bis 1/32 Mikroschritte
  • Versorgungsspannung: 12-36V DC

Lieferumfang:

  • 1x CNC Shield V3
Modellkompatibilität: Universal
Filamentdurchmesser: Universal
Material: Universal
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "UNO CNC Shield V3 kompatibel mit Arduino UNO"
15.02.2021

Bestens,jederzeit wieder

13.01.2021

funktioniert top. sehr schnelle lieferung.

Alles Bestens. 10 x ?

29.12.2020

Bin sehr zufrieden

Sehr schneller Versand und kostengünstig

01.12.2020

Lief schnell und problemlos

Sehr zufrieden

04.07.2020

Alles top

Ich brauchte dringend Ersatz für mein bisheriges Board. Die Lieferung ging schnell und mit den neuen Treibern läuft das Board nun an meiner selbstgedruckten CNC

25.11.2019

gutes solides GRBL kompatibles Board für "HomeMade" CNC

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für UNO CNC Shield V3 kompatibel mit Arduino UNO

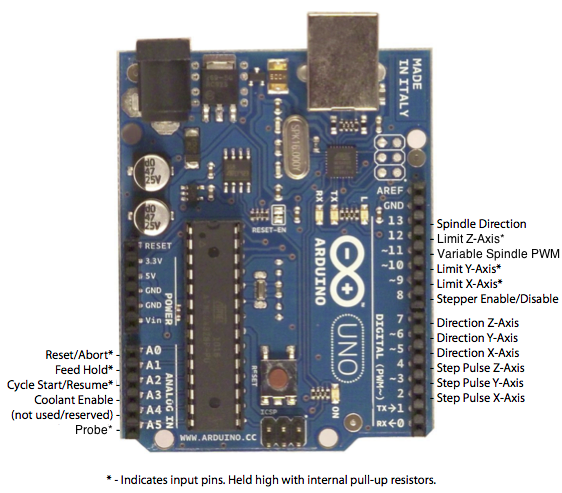

GRBL 0.9 Pinout
