TTL zu RS485 Modul UART 3.3V-5V
Mit diesem TTL zu RS485 Modul UART 3.3V-5V realisieren Sie mühelos die Umwandlung zwischen TTL- und RS485-Signalen. Dank seiner ausgeklügelten Technologie ermöglicht dieses Modul eine effiziente Kommunikation in Halbduplex. Beachten Sie bitte, dass RS485 eine Halbduplex-Kommunikation ist, die eine Zweiwege-Kommunikation ermöglicht, jedoch nicht gleichzeitig in beide Richtungen erfolgen kann. Es muss abwechselnd erfolgen; das heißt, jeder Abschnitt des Kommunikationskanals kann Sender oder Empfänger sein, aber gleichzeitig kann nur eine Übertragungsrichtung stattfinden.
Das Modul unterstützt automatische Flusssteuerung des RS485-Signals und automatischen Wechsel zwischen Sende- und Empfangsrichtungen. Die Bedienung dieses Moduls ist so einfach wie die Verwendung eines seriellen Anschlusses.
Mit einem Baudrate-Bereich von 110 bis 256.000 BPS bietet dieses Modul eine breite Anwendungsvielfalt. Es kann mit einer Spannungsversorgung von 3,0 V bis 30 V betrieben werden, wobei eine Spannung von bis zu 33 V zulässig ist. Wir empfehlen jedoch, es innerhalb eines Bereichs von 3,0 V bis 30 V zu verwenden, wobei die Mindestspannung über 2,8 V liegen sollte. Es ist kompatibel mit 3,3 V- und 5,0 V-Signalen, was die Anpassung an verschiedene Anwendungen erleichtert.
Unser Modul zeichnet sich durch eine hervorragende elektromagnetische Verträglichkeit (EMC) und eine hohe Leistungsfähigkeit bei elektromagnetischer Störfestigkeit (EMI) aus. Es bietet eine starke Störfestigkeit und verfügt über einen robusten Blitzschutz für RS485, wobei der Betriebstemperaturbereich von -40 bis 85°C liegt.

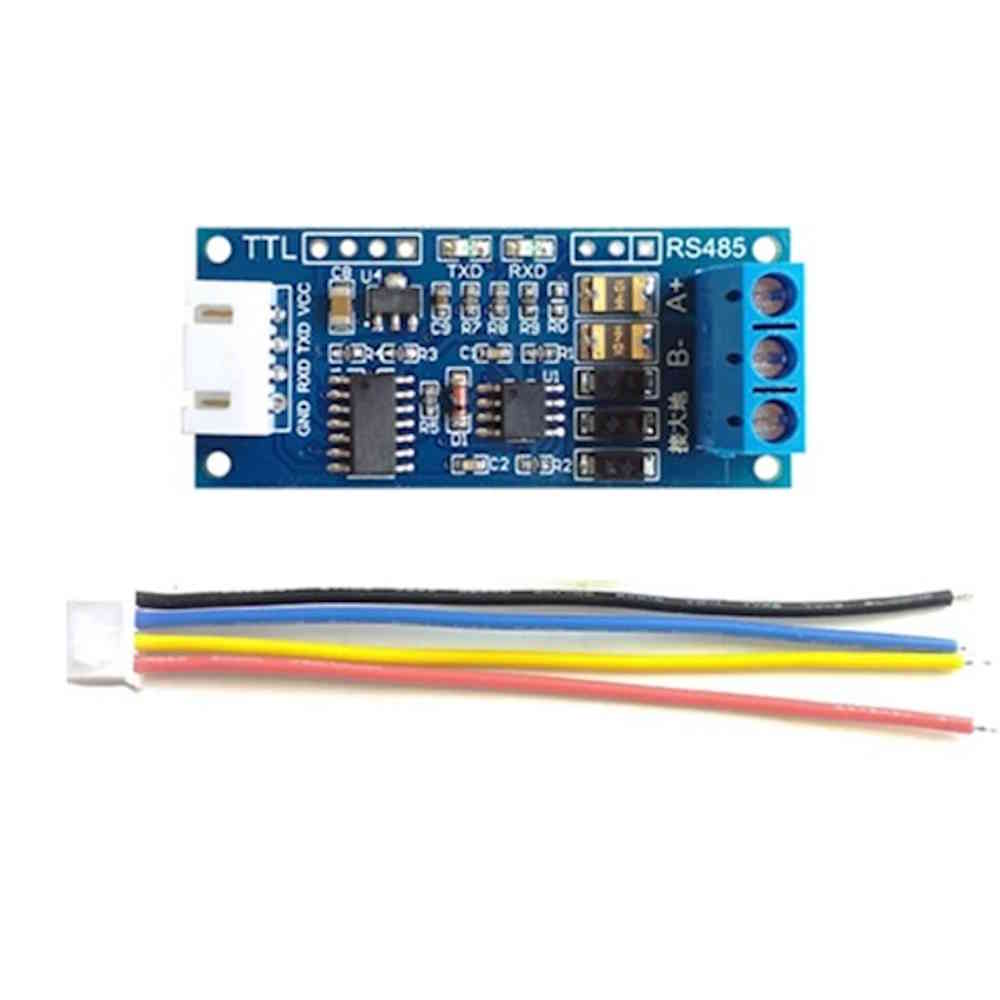

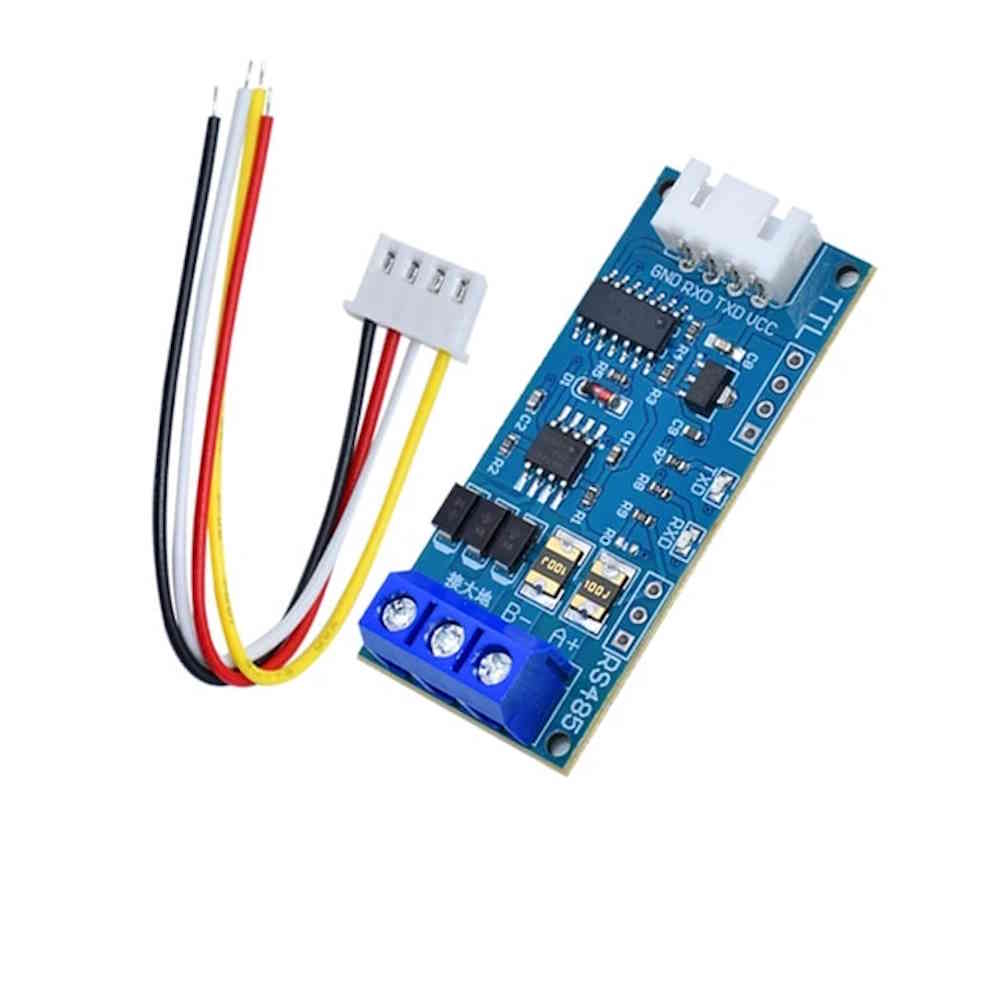

Dank der mitgelieferten Klemmen und Silikonkabel ist die Verwendung äußerst praktisch. Das Modul verfügt über RXD- und TXD-Signalanzeigen für eine einfache Fehlerbehebung.
Das Modul wurde mit einem standardmäßigen 2,54 mm Raster entwickelt, was die Integration in Ihre individuellen Entwicklungsprojekte erleichtert. Die Unterstützung für Multi-Maschinen-Kommunikation macht es vielseitig einsetzbar.
Details
- Baudrate: 110-256.000 BPS
- Spannungsversorgung: 3,0V - 30V (empfohlen bis 30V, Minimum über 2,8V)
- Kompatibel mit 3,3V und 5,0V Signalen
- Betriebstemperatur: -40°C bis 85°C

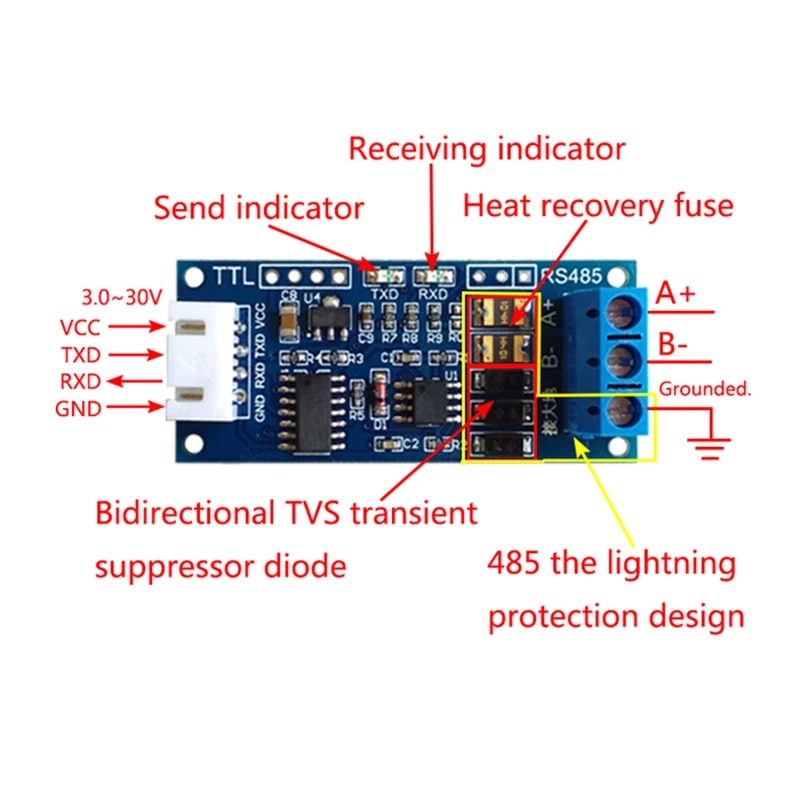

- RXD und TXD Signalanzeigen
- EMC und EMI Performance: ausgezeichnet
- Störfestigkeit: stark
- Blitzschutz für RS485

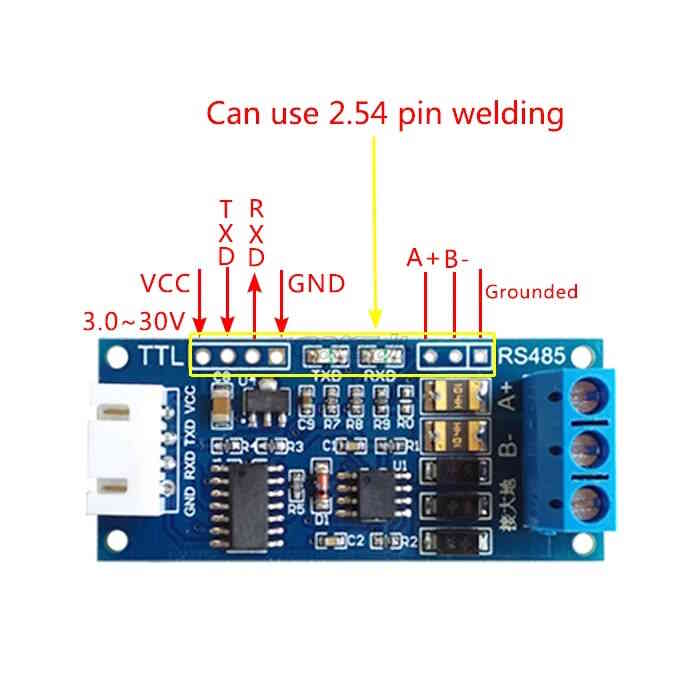

- 2.54 mm Raster für einfache Integration
- Unterstützt Multi-Maschinen-Kommunikation
Lieferumfang
- 1x Modul wie abgebildet
Produktart: | Serial Port Modul |
