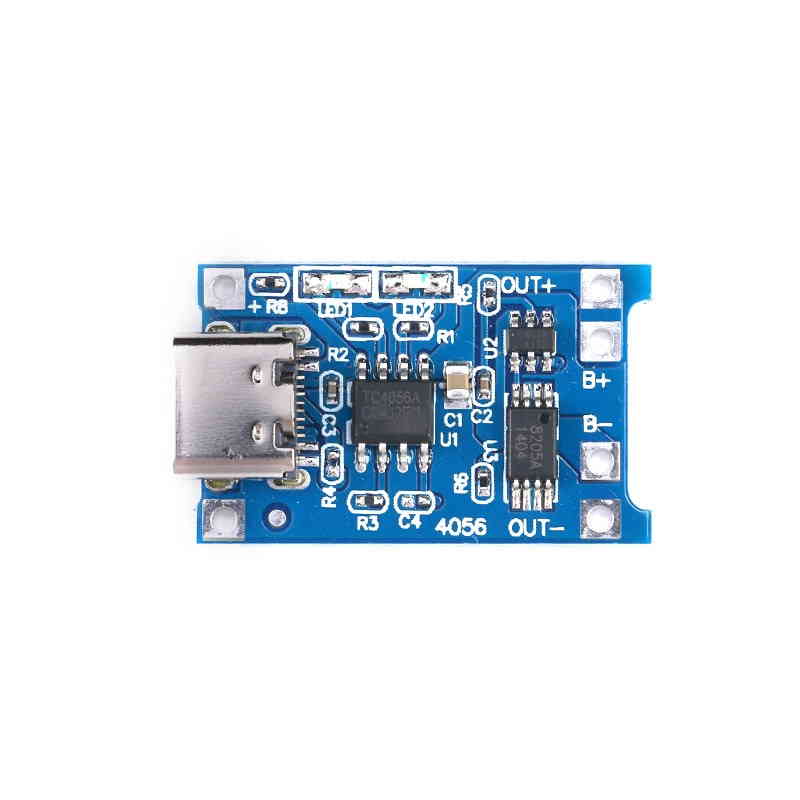

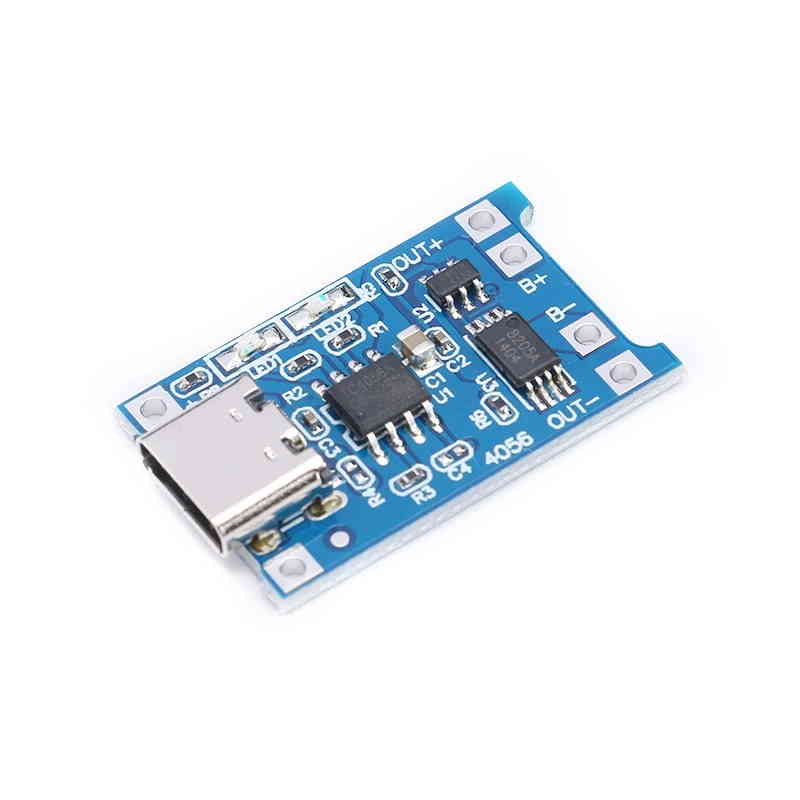

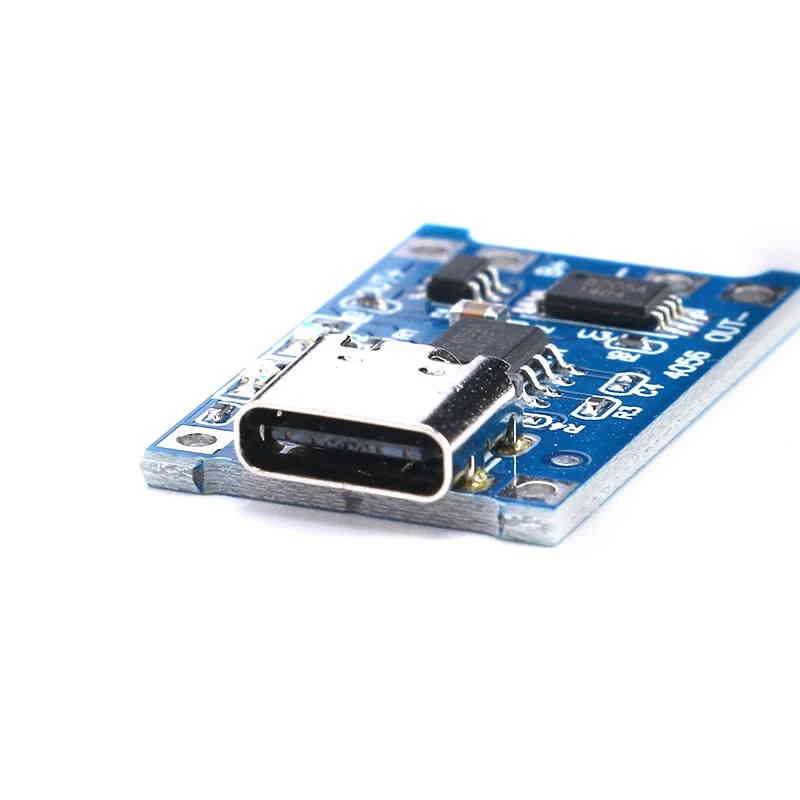

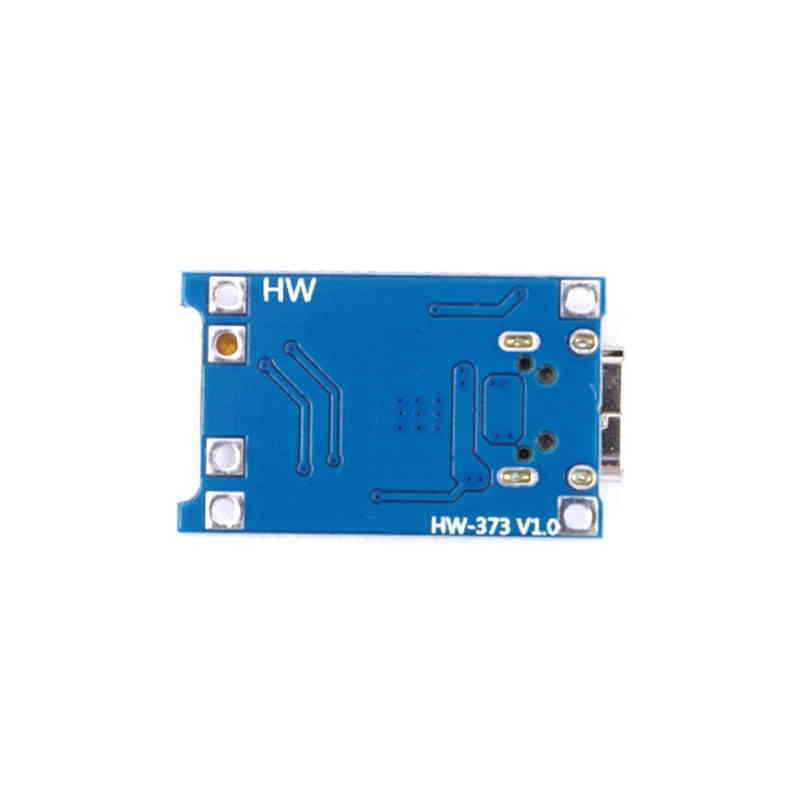

1A Lithium Board zur Batterieaufladung mit Schutzschaltungen und USB-C
Mit diesem 5V Minilademodul lassen sich 1-zellige Lithiumakkus über einen USB-C Anschluss aufladen. Die Spannungsversorgung erfolgt über einen USB-C Anschluss oder Lötpads. Am Ausgang befinden sich zwei Pins an die die Leiter der Ladevorrichtung angeschlossen werden können. Hierbei ist unbedingt auf die Polarität, welche auf dem Modul gekennzeichnet ist, zu achten. Eine Status Anzeige gibt jederzeit auskunft über den Ladezustand des Akkus. Diese kann drei Zustände annehmen: Rot (Akku wird geladen), Rot blinkend (kein Akku angeschlossen) und Grün (Akku vollständig aufgeladen). Der maximale Ladestrom beträgt 1A (regulierbar) und die volle Ladespannung 4,2V.
Hinweis: Das Laden funktioniert zuverlässig bei Verwendung eines USB-A-Netzteils (z. B. über ein USB-C-auf-USB-A-Kabel oder Adapter). USB-C Netzteile mit variabler Ausgangsspannung schalten die benötigen 5V ggf. nicht frei.
Details
- Ladeschutz,gegen Überladung und Tiefenentladung
- Eingangsspannung: DC 4,5V bis 5,5V (max. 8V)
- Ladegenauigkeit: 1,5%
- LED-Anzeige: rot = Akku wird geladen / blau = Akku ist voll
- Akku-Voll Spannung: 4,2V
- Ladestrom: 1000 mA
- Anschluss Eingang: USB Typ C / Lötpads
- Akku: Lötpads für einzelligen Li-Ion oder LiPo Akku
- Betriebstemperatur: -10...+85°C
- Abmessungen: 29 x 18 x 4 mm
Lieferumfang
- 1x TP4056 1A Lithium-Ionen LiPo Lademodul für Arduino mit USB-C
Downloads
| Produktart: | Lademodul |
|---|
Anmelden
6 Bewertungen
1. November 2025 19:22
gut, aber...
Laden funktioniert wie erwartet. Die Schutzfunktionionen gefallen mir sehr gut.
Leider ist die USB-C Buchse allerdings eine "Mogelpackung". Denn die Platine funktioniert nicht mit einem USB-C Ladegerät. Ausweg ist die Verwendung eines Adapterkabels USB-C auf USB-A und die Verwendung eines herkömmlichen USB-A Ladegerätes. Diese Kabel sind leicht zu bekommen, aber USB-A Ladegeräte will man ja eigentlich loswerden.
Der Grund für diese Komplikation ist, dass auf der kleinen Platine die beiden CC-Pins des USB-C Anschlusses schlicht nicht verschaltet sind. Je ein 5.1 kOhm Widerstand von CC nach Masse würde das Problem sofort lösen und die Schaltung würde mit jedem USB-C Ladegerät funktionieren. Ich habe zwei Widerstände eingelötet - das ist aber sehr "fummelig", zumal die Kontakte der USB-C-Buchse sehr klein sind.
6. April 2025 18:12
Optimal
Das Modul erfüllt voll und ganz seinen Zweck. Es würde mich freuen, wenn das Modul-Panel für den Transport ein wenig geschützt wird. Bei meiner letzten Lieferung lag es lose im Päckchen.
8. August 2024 07:56
Gut
Perfekt
15. Juli 2024 13:20
Gutes kleines Ding
Funktioniert für mich perfekt. Endlich weg von riesigen AA Batetien. Sehr zweckmäßig Umzulöten für andern Ladeströme. Tabellen und Anleitung zum Umlöten sind leicht zu finden.
1. Juli 2024 14:39
Passt, das Ding tut was es soll. Schnell geliefert und preisgünstig.
...
21. Mai 2024 17:45
Qualität entspricht Erwartungen, schnelle Lieferung
Empfehlung
