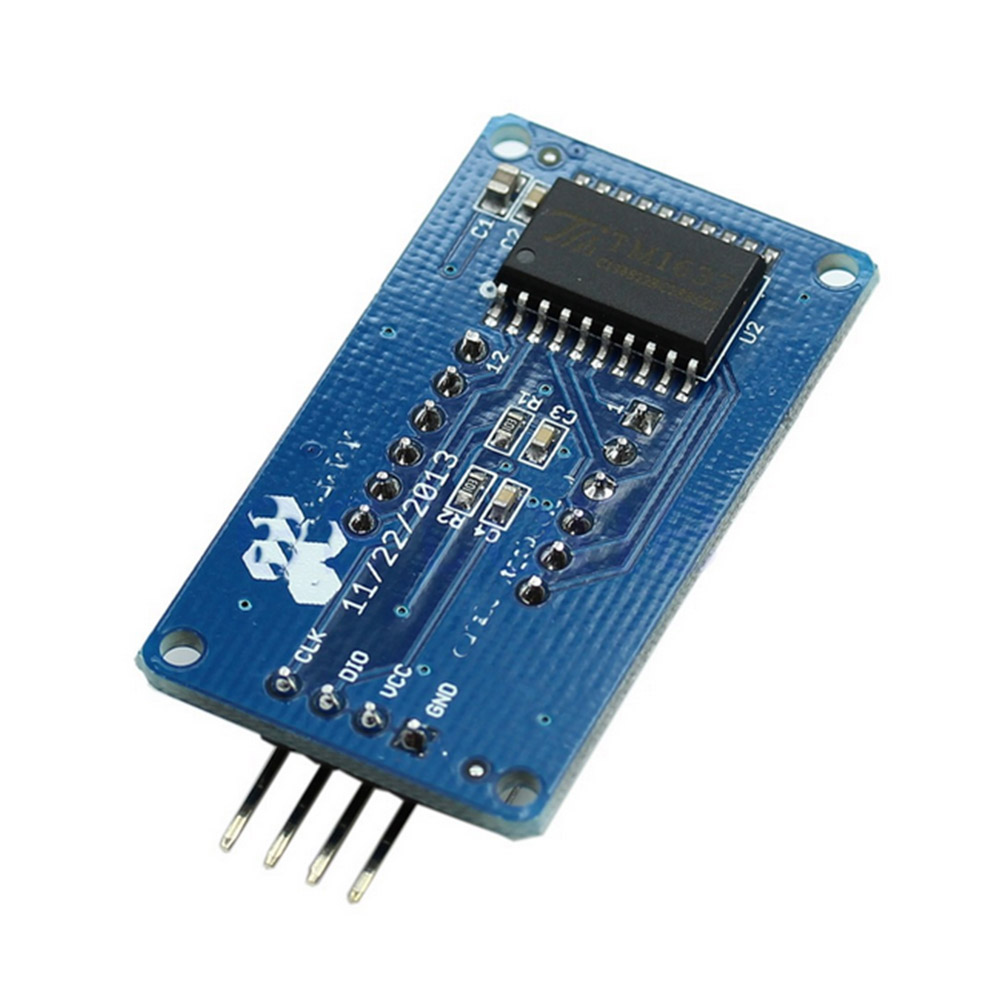

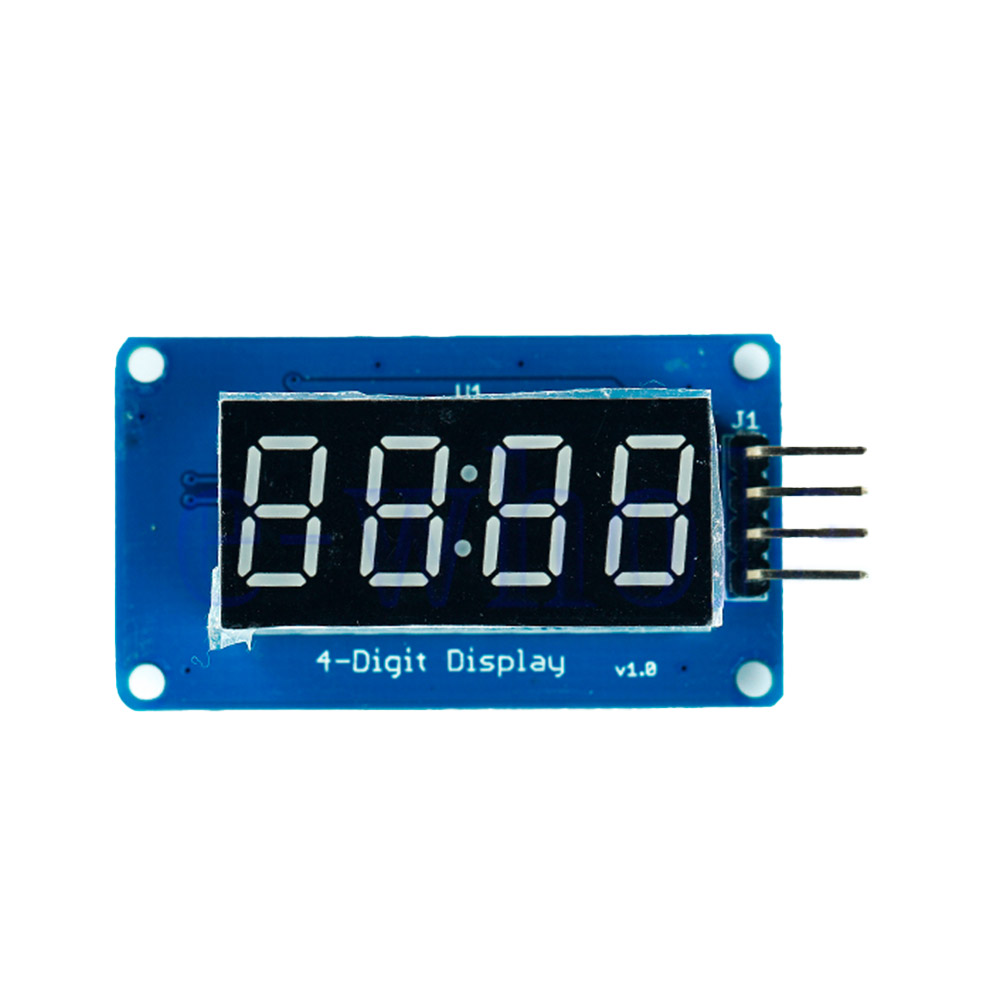

TM1637 4 Digit 7-Segment Display Modul

Menge Stückpreis
bis 4 1,29 €
ab 5 1,05 €
ab 20 0,99 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10247
Ein Modul mit 4 Stellen aufgeteilt in eine 7-Segment- Anzeige. Der Treiber IC ist TM1637. Es... mehr

Ein Modul mit 4 Stellen aufgeteilt in eine 7-Segment- Anzeige. Der Treiber IC ist TM1637. Es kann zur Anzeige von Ziffern, Buchstaben etc. verwendet werden.

Details

  • 4 Stellen rot alpha numerische Anzeige
  • 8 einstellbare Leucht-Level
  • Eingangsspannung: 3.3~5.25V DC
  • Stromverbrauch (bei 5V): 30-80mA
  • Interface level kann bei 5V oder 3.3V liegen
  • Abmessungen: ca. 42x24x12mm
  • Gewicht: ca. 8g

Lieferumfang

  • 1x TM1637 4 Digit 7-Segment Display Modul
Produktart: LED-Display
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "TM1637 4 Digit 7-Segment Display Modul"
03.06.2024

Alles super!

gute Qualität und schnelle Lieferung

18.03.2024

Top Ware

Sehr schneller Versand!
Der Artikel ist so wie beschrieben und funktioniert perfekt!

15.10.2023

Alles gut. Ware i.O., Versand/Bearbeitung schnell. Gerne wieder.

27.02.2023

sehr schnelle Lieferung

21.09.2022

Gutes Modul mit Erweiterungsmöglichkeiten

Gutes Modul mit interessantem Chip, der mehr kann als die 4 Digits der 7-Segmentanzeige anzusteuern. Gemäß Datenblatt kann man das Modul mit bis zu 16 Eingabe-Tastern und zusätzlich 16 LEDs erweitern. Mit nur zwei Steuerleitungen lassen sich so eine Menge an Anzeigen und Eingabetastern verwalten.

23.02.2022

Lieferung und Ware ok.

03.04.2021

Alles bestens

14.04.2020

funktioniert, wenn man sich durch das Datenblatt des TM1637 gelesen hat. Leider keine Dezimalpunkte, sondern nur ein Doppelpunkt. Ansonsten o.k.

Es gibt einfachere Schaltkreise wie den Max7219, aber für Arduino Benutzer dank Library o.k.

26.06.2019

Tut was es soll, könnte noch etwas heller sein

Schöne vierfach Siebensegmentanzeige mit passendem Treiber IC. Läuft ohne Probleme an einem ESP8266 mit ESP-Easy. Läuft mit 3,3V und 5V an. Die LEDs könnten für Außenanwendungen noch etwas heller sein.
Eine passende getönte Scheibe zur besseren Ablesbarkeit wäre noch wünschenswert.

28.04.2019

Sehr interessanter Bausatz

Nach einer schnellen Lieferung geht es jetzt ans ausprobieren. Jetzt suche ich erst eimal alles technische zusammen, Datenblätter, Schaltungsvorschläge, Programmierung usw. Wenn ich da zu einem Ergebnis komme, geht es ans programmieren. Schön wäre es, wenn ein Download angeboten würde, der den Bausatz erklärt. Aber jetzt: Ran ans Werk!

Admin 29.04.2019

Hallo,

Datenblatt und Schaltplan finden Sie weiter unten bei den verfügbaren Downloads. Neu hinzugekommen ist ein Link zu einer top Anleitung. Viel Spaß beim Programmieren!

Freundliche Grüße

Ihr Team von Roboter-Bausatz.de

06.11.2017

prima Anzeigemodul das Leitungen und Strom spart

Preisgünstiges Modul das durch Multiplexen Strom und IOs spart.

Weitere Informationen gibt es hier:

http://playground.arduino.cc/Main/TM1637
http://wiki.seeed.cc/Grove-4-Digit_Display/
http://draeger-it.blog/arduino-lektion-26-4-digit-7-segment-display/

Der Chip TM1637 wäre in der Lage insgesamt 6 Siebensegmente durch Multiplexen anzusteuern.
Bezeichungen GRID 1..6 im Schaltplan
Die LED-Anzeige hat aber nur die ersten vier verdrahtet!

Zum Anzeigemodul:
Das LED-Display hat 12 PINs
Typ CA = Common Anode

Die Anoden: D1 Tausender-Stelle, D2 Hunderter-Stelle, D3 Zehner-Stelle, D4 Einer-Stelle
müssen positives Potential führen, wenn im jeweiligen Segment etwas leuchten soll.

Die Anzeige hat keine Dezimalpunkte an jeder Ziffer, sondern nur einen
Doppelpunkt in der Mitte der Anzeige.
Die Einzelpunkte des Doppelpunktes sind nicht einzeln ansteuerbar und am Segment D2 angeschlossen!

Der komplette Doppelpunkt leuchtet also , wenn
D2 (GRID2) an VCC 5V mit Vorwiderstand 1K
und
dp GND Potential hat.

Hier das Layout der vierstelligen LED-Moduls: 01..12 Pin-Numerierung, a..g,dp Segmentbezeichner, D1 ..D4 Segmentselektoren

D1 a f D2 D3 b
12 11 10 09 08 07

Display 88:88

01 02 03 04 05 06
e d dp c g D4

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für TM1637 4 Digit 7-Segment Display Modul
Datenblatt und Schaltplan (Englisch)
PDF
Arduino Anleitung
Link
