STM8 Board - Entwicklungsboard

Menge Stückpreis
bis 4 2,45 €
ab 5 2,19 €
ab 20 2,09 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10145
STM8 Board - Entwicklungsboard Das STM8 Board eignet sich Ideal zum Entwickeln auf... mehr

STM8 Board - Entwicklungsboard

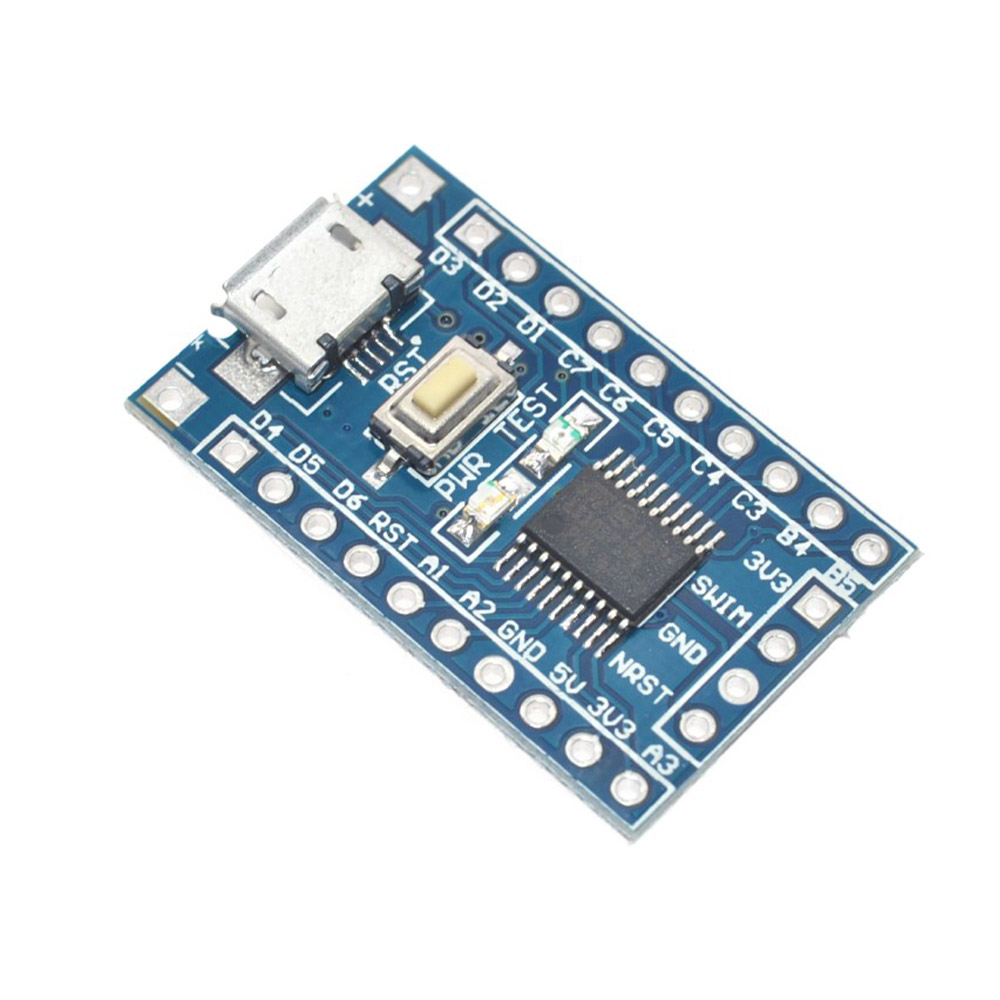

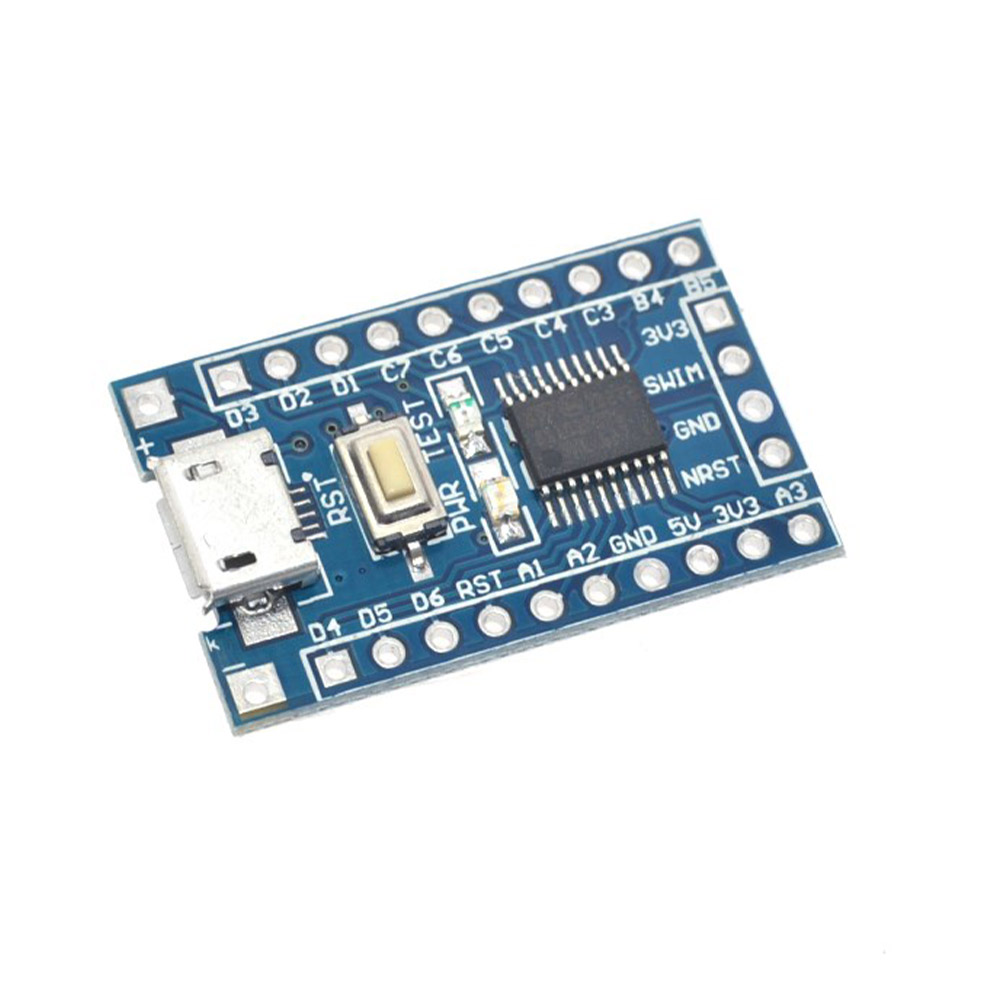

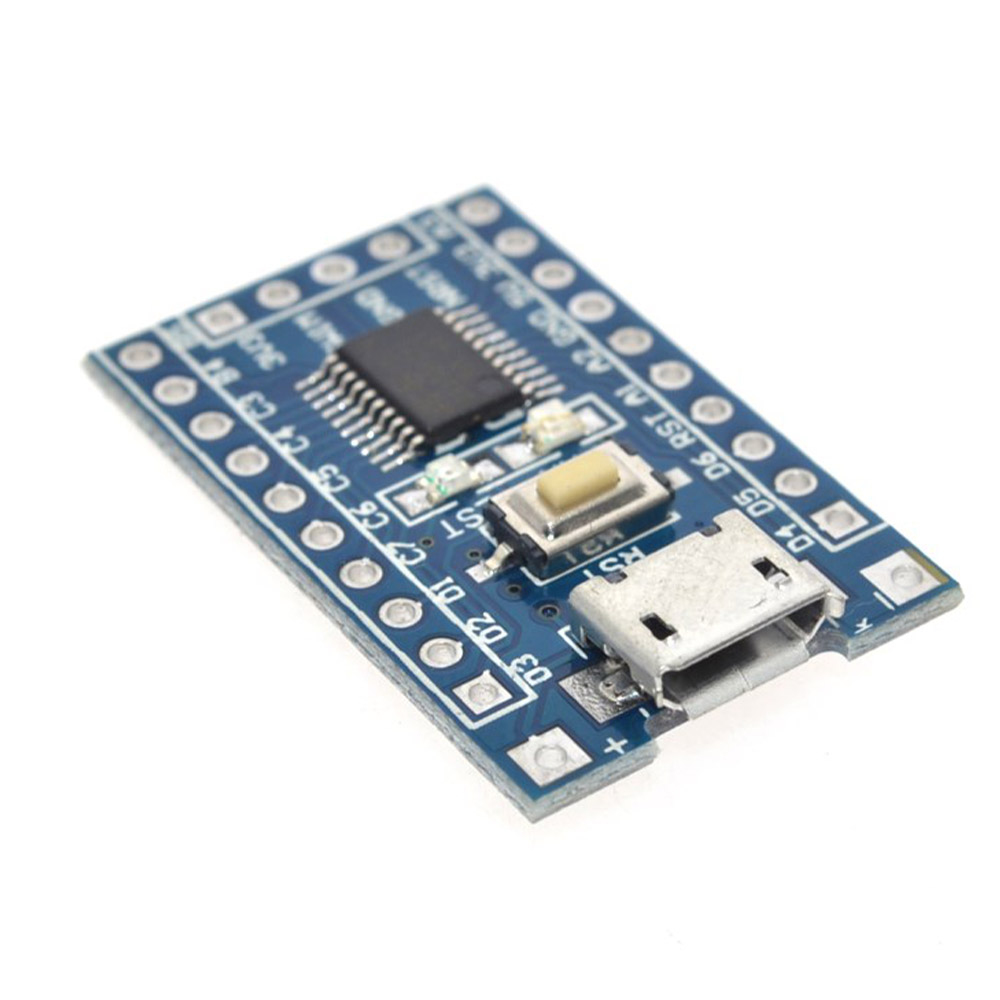

Das STM8 Board eignet sich Ideal zum Entwickeln auf dem STM8S103F3P6 Chip. Rund um das Board befinden sich die verschiedenen Anschlüsse, welche direkt mit den jeweiligen Pins des Chips verbunden sind. Durch z.B. auflöten einer Stiftleiste kann das Board auch ganz einfach auf ein Breadboard gesteckt und verdrahtet werden. Zusätzlich ist eine onbard SWIM Schnittstelle und ein Resettaster vorhanden. Über die Mini-USB Buchse wird das Board mit Strom versorgt.

Details

  • Chip STM8S103F3P6
  • Onboard SWIM interface and reset button
  • Reserved for an external crystal welding position

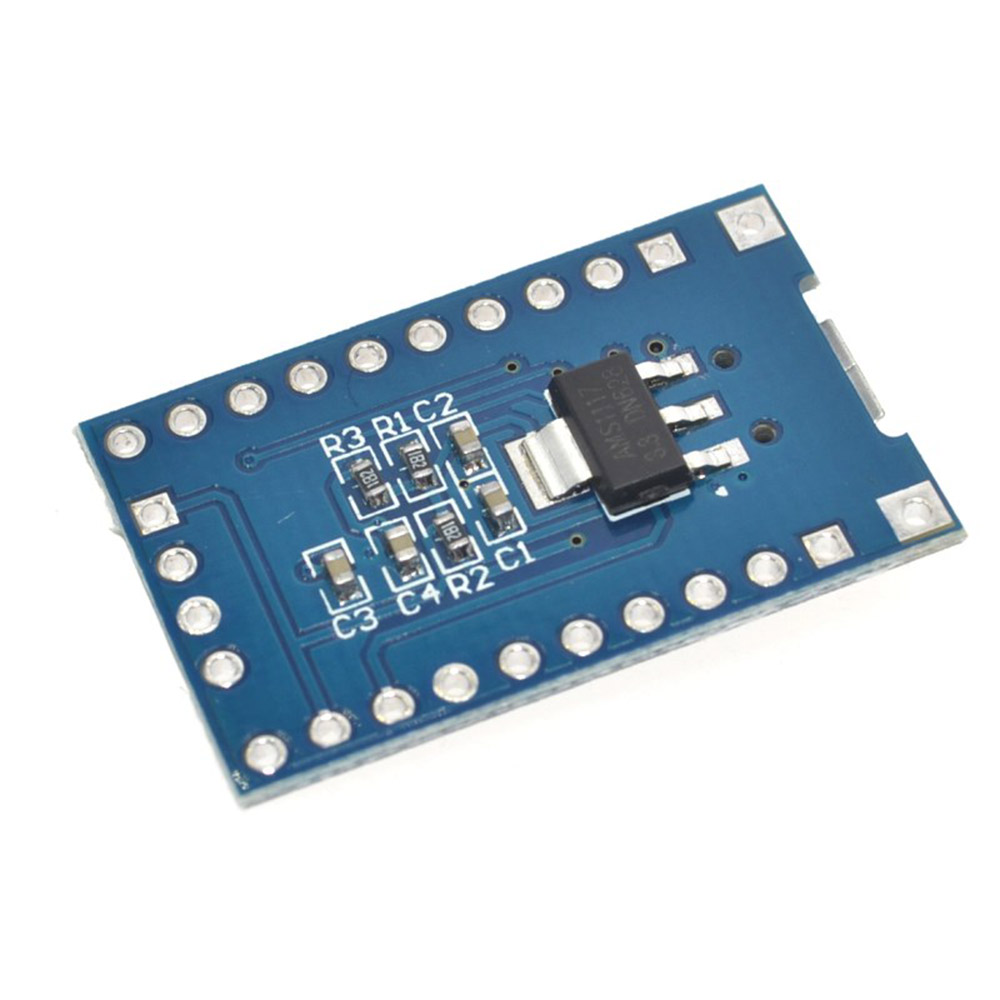

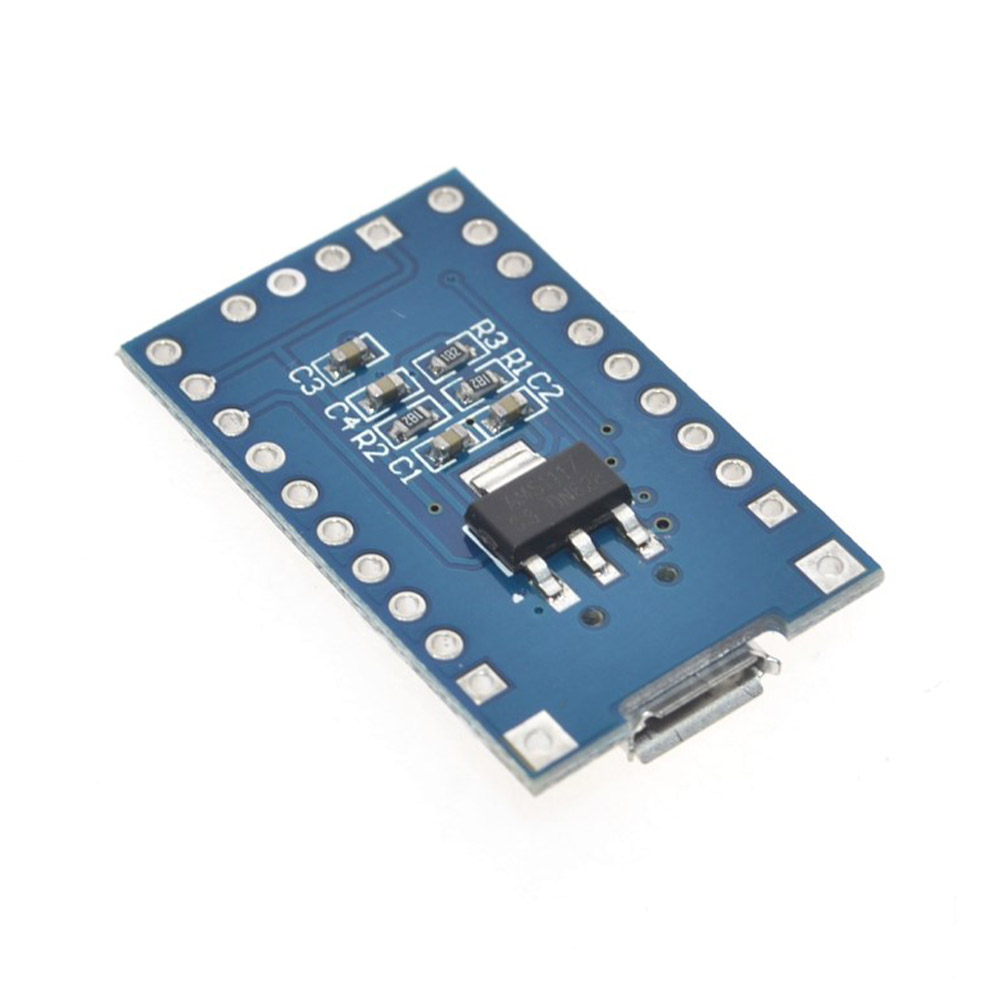

  • With 5V to 3.3V chip AMS1117-3.3
  • All I / O all the leads, and mark the I / O name
  • You can use 2.54 pin on the board or power supply pad, the pad when using power supply, input voltage range 4.5V-15V, can output to the outside through pin 3.3V
  • Note: 5V pin's voltage is the input voltage of the module
  • Onboard Mini USB interface, you can give the board power supply
  • Board size: 28mm*17mm*5mm

Lieferumfang

  • 1 x STM8 Board wie abgebildet
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "STM8 Board - Entwicklungsboard"
08.05.2020

Klasse Boards

Drei Boards gekauft, alle drei liefen auf Anhieb. Tolle Sache.

18.08.2019

Vorher informieren dann bestellen

eigentlich programmiere ich nur attinys+atmegas. Bei dem Preis dachte ich, mal eben einen anderen Controller kennenzulernen. Leider gibt es keine Datenblätter oder Links zu dem Bauteil. Der USB Port dient nur der Spannungsversorgung - die Programmierschnittstelle sind die 4-Pins - benötigt wird ein ST-Programmiergerät oder ein Clon. Für mich ist abschliessend der Aufwand zu hoch, auf einen anderen Controller zu wechseln.

01.02.2018

Super für einen Schnellstart

Ich habe drei Boards gekauft. Bei einem war eine der beiden LEDs defekt und der Reset-Taster gibt nur selten Kontakt. STM8 und Spannungsregler funktionieren aber. Die anderen beiden Boards sind fehlerfrei. Insgesamt ein sehr günstiges und bequemes Produkt, um schnell ein STM8-Projekt aufzusetzen.
