Spannungswandler XL6019 DC-DC Step-Up/Down 5-32V zu 1.2-35V 1.5A 25W

Dieser Artikel steht derzeit nicht zur Verfügung!
Benachrichtigen Sie mich, sobald der Artikel lieferbar ist.

Menge Stückpreis
bis 4 4,25 €
ab 5 3,95 €
ab 20 3,79 €
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 4-8 Wochen

  • RBS16442
Spannungswandler DC-DC 5-32V zu 1.2-35V 1,5A mit konstantem Ausgang Dieser... mehr

Spannungswandler DC-DC 5-32V zu 1.2-35V 1,5A mit konstantem Ausgang

Dieser Spannungswandler ist ein vielseitiges DC-DC Step-Up / Step-Down-Modul,welches eine höhere oder niedrigere Eingangsspannung auf die eingestellt Ausgangsspannung wandelt. Das Modul passt sich automatisch dem Ausgangsstrom an und eignet sich auch perfekt für Ladegeräte.

Mit seiner automatischen Buck-Funktion löst dieses Modul das Problem des automatischen Startspannungsabfalls auf 7V oder weniger bei Motoren mit hoher Drehzahl, wenn die Spannung auf 15V oder höher ansteigt. Unabhängig davon, ob die Eingangsspannung 5V, 12V oder 32V beträgt, bleibt die Ausgangsspannung stabil bei 12V. Egal wie hoch die Eingangsspannung ist, das Modul hält die eingestellte Ausgangsspannung konstant. Zum Beispiel kann die Ausgangsspannung auf 12V geregelt werden, während die Eingangssspannung 5-32V beträgt.

Merkmale des XL6019  Spannungswandlers:

  • Weite Eingangsspannung: 5V ~ 32V
  • Weite Ausgangsspannung: 1,25V ~ 35V (automatische Buck-Funktion, ermöglicht die Regulierung der Ausgangsspannung bei beliebiger Eingangsspannung)
  • Eingebauter 4A MOSFET-Schalter für eine Effizienz von bis zu 94% (im Vergleich zu LM2577 mit einer Stromstärke von 3A)
  • Hohe Schaltfrequenz von 400KHz, reduziert die Ripple-Effekte (im Vergleich zu LM2577 mit einer Frequenz von nur 50KHz)

Anwendungsbereiche:

Der Spannungswandler XL6019 eignet sich ideal als Regulator für Autos, Solarphotovoltaikanlagen, Windkraftanlagen und andere Anwendungen, bei denen Spannungsschwankungen auftreten können.

Details

  • Eingangsspannung: 5-32V
  • Ausgangsspannung: kontinuierlich einstellbar (1,2-35V)
  • Ausgangsstrom: 1,5A (MAX)
  • Eingangsstrom: 4A (MAX)
  • Ausgangsleistung: natürliche Kühlung 20W, mit Kühlkörper 25W (MAX) tatsächliche Leistung
  • Maximale Ausgangsleistung: Eingangsspannung * 4A * Wirkungsgrad
  • Ausgangsripple: Eingang 12V Ausgang 24V 0,5A Ripple 30mV 20MHz Bandbreite (nur zur Referenz)
  • Betriebstemperatur: -40°C bis +85°C (bei Umgebungstemperaturen über 40°C bitte die Leistung reduzieren oder die Wärmeableitung verstärken)
  • Temperaturanstieg bei Volllast: 45°C
  • Arbeitsfrequenz: 400kHz
  • Leerlaufstrom: typisch 15mA (5V bis 12V)
  • Lastregelung: ±0,5%
  • Spannungsregelung: ±0,5%
  • Dynamische Reaktionsgeschwindigkeit: 5% in 200µs
  • Aktivierungssteueranschluss: Ja, High-Level 1,4V-VIN (Ein), Low-Level 0-0,8V (Aus), Standard-High-Level
  • Kurzschlussschutz: Keiner (bitte installieren Sie eine Sicherung oder Schutzschaltung am Eingang)
  • Schutz vor Verpolung des Eingangsanschlusses: Nein, bitte verwenden Sie unsere Schutzplatine gegen Verpolung oder schließen Sie eine Diode in Serie mit dem Eingang an.
  • Installationsmethode: kann verschraubt werden (Befestigungsloch 3 mm), 2 Befestigungslöcher
  • Verdrahtungsmethode: Löten, nach dem Hinzufügen von Stiften kann es direkt auf die Leiterplatte gelötet werden
  • Abmessungen: 49x23,4x11,4mm

Lieferumfang

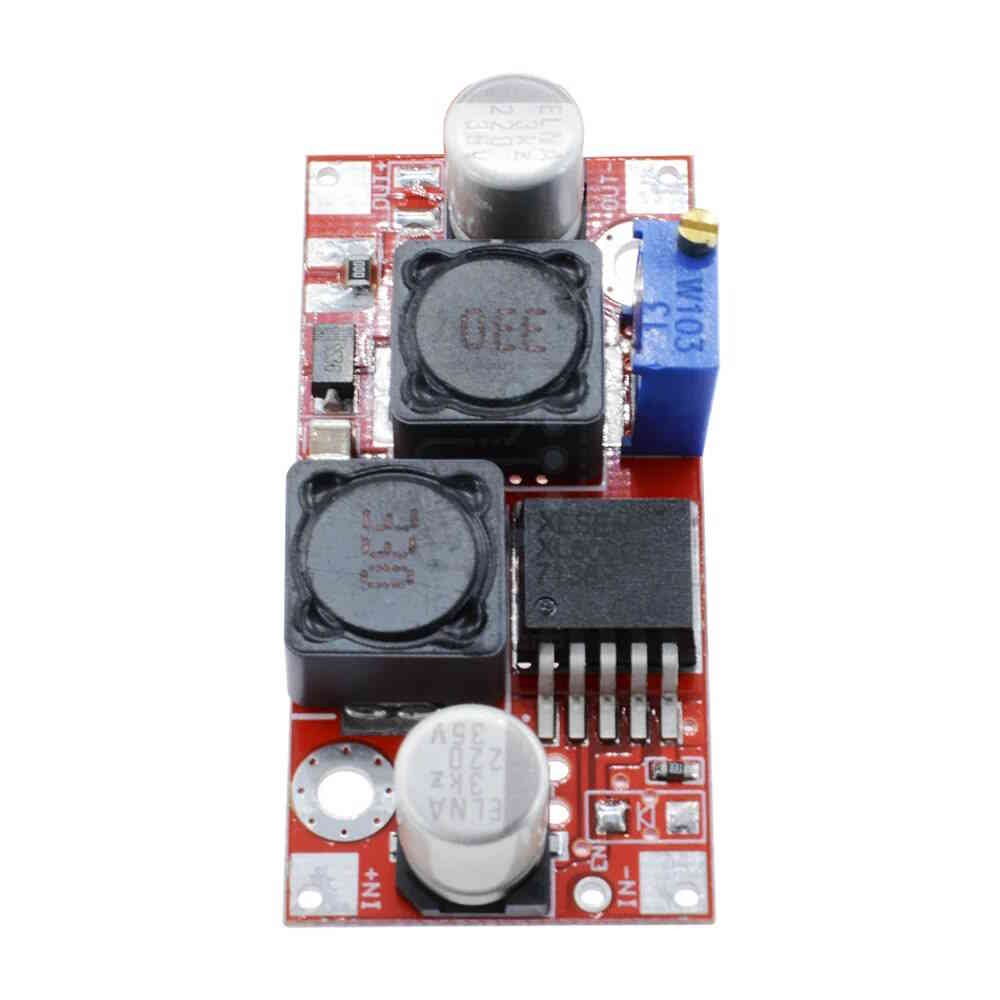

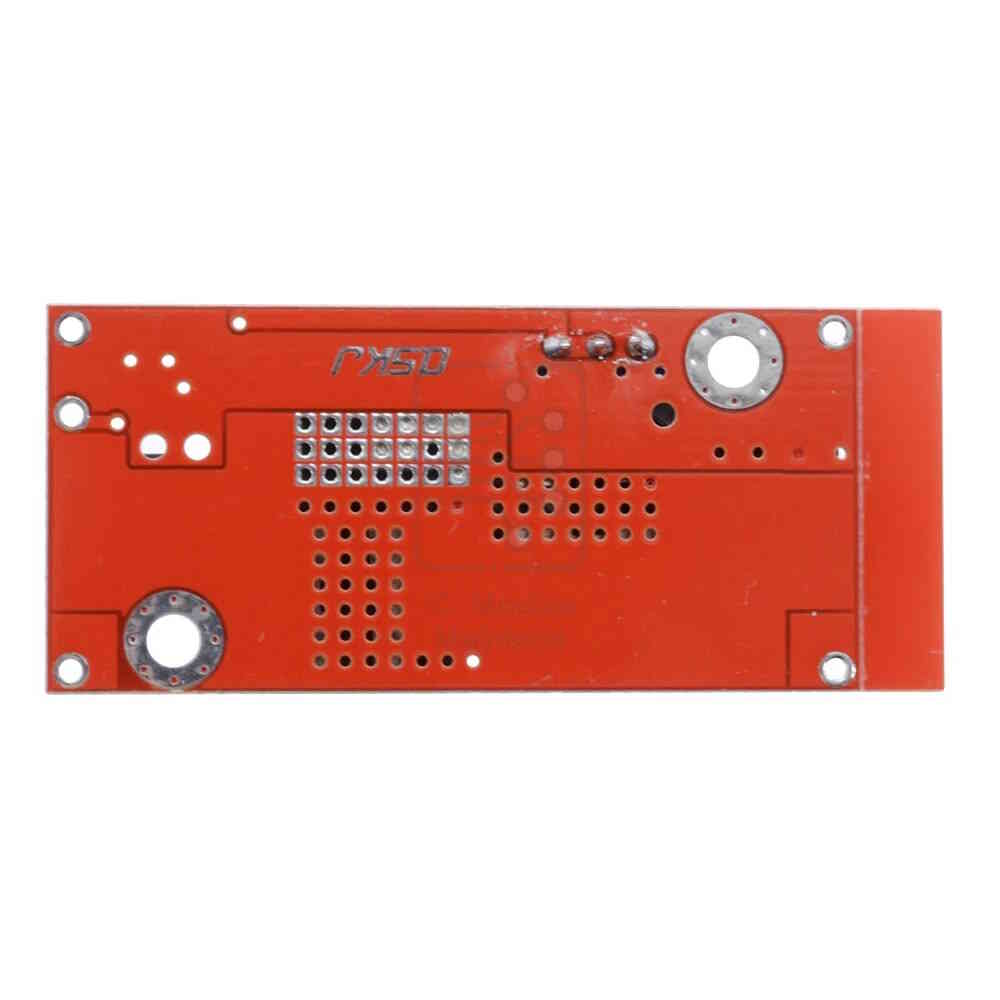

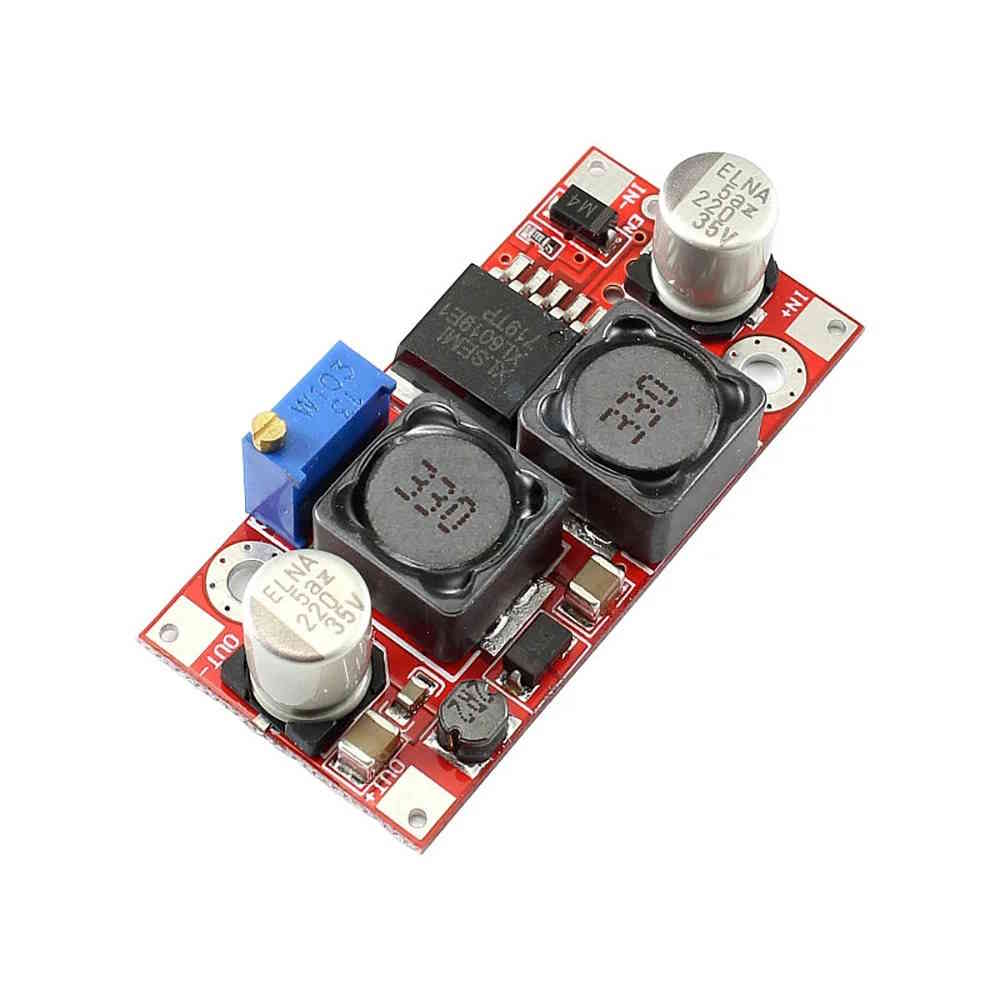

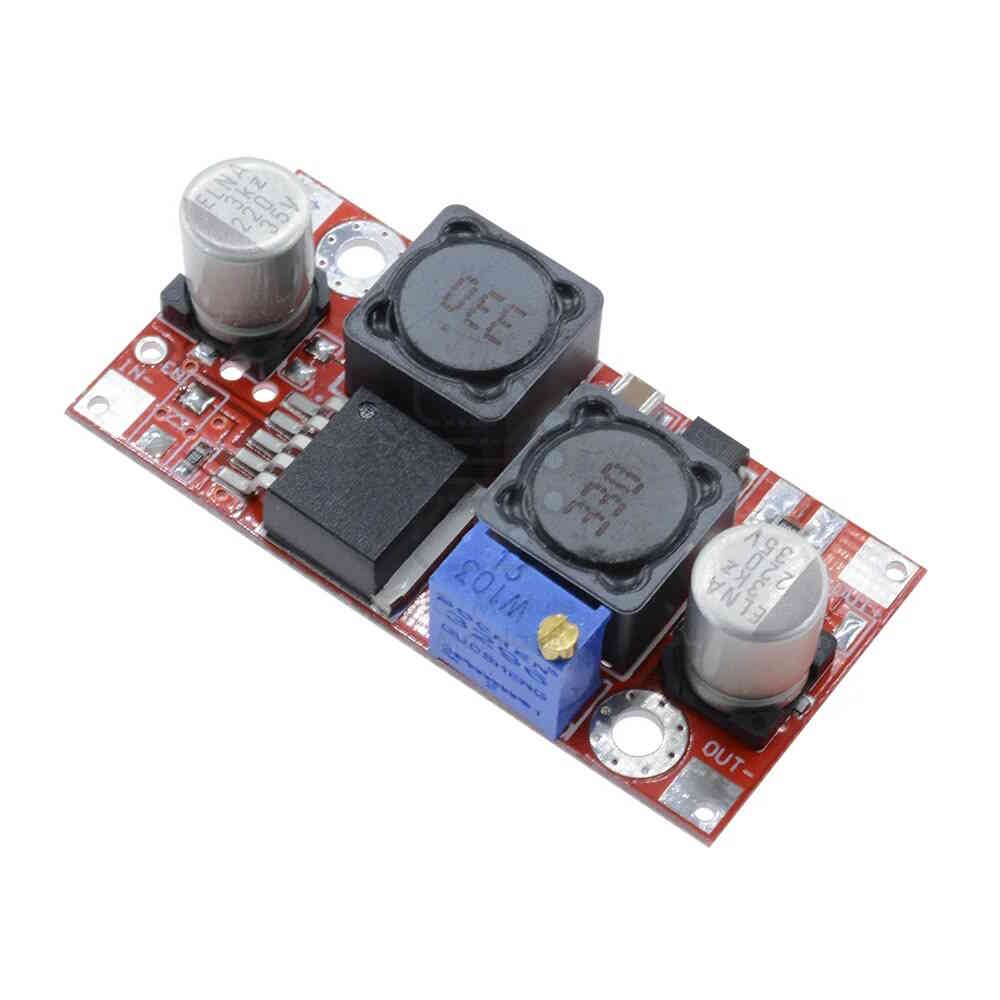

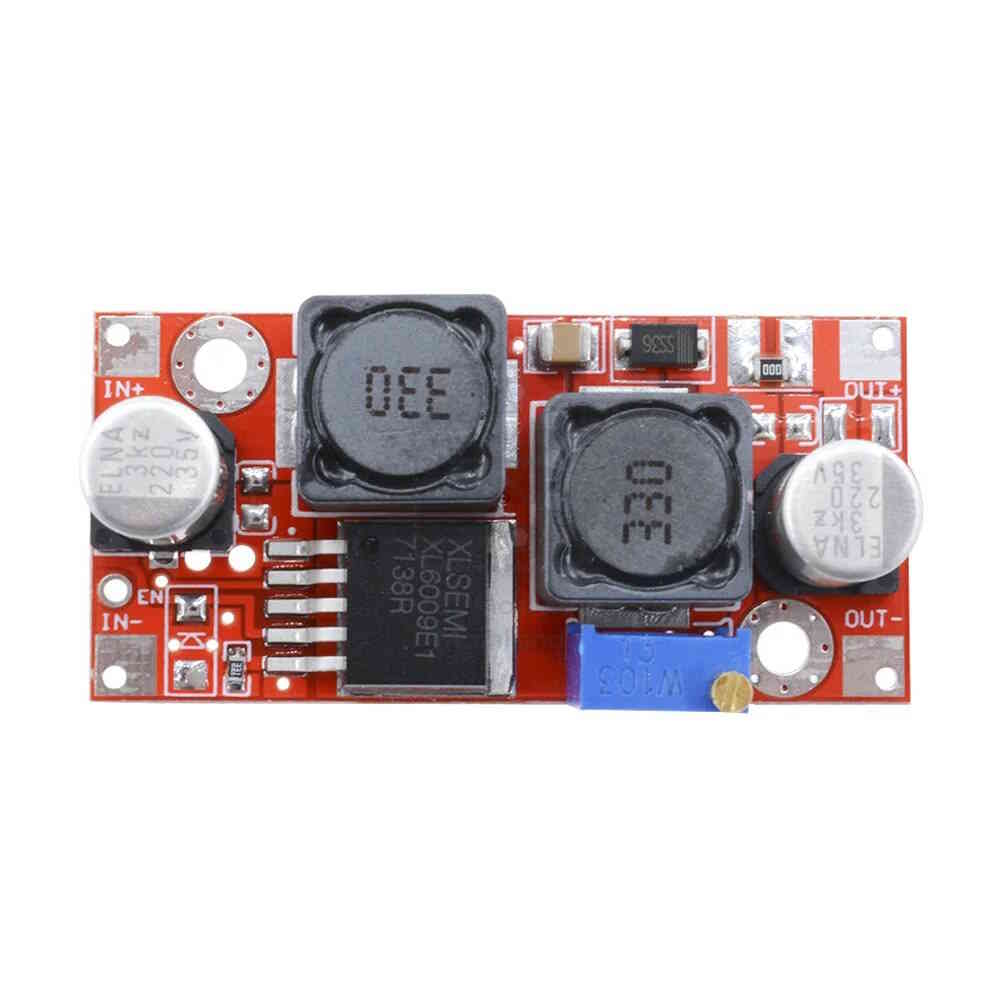

  • 1x Modul wie abgebildet
Produktart: Spannungswandler
