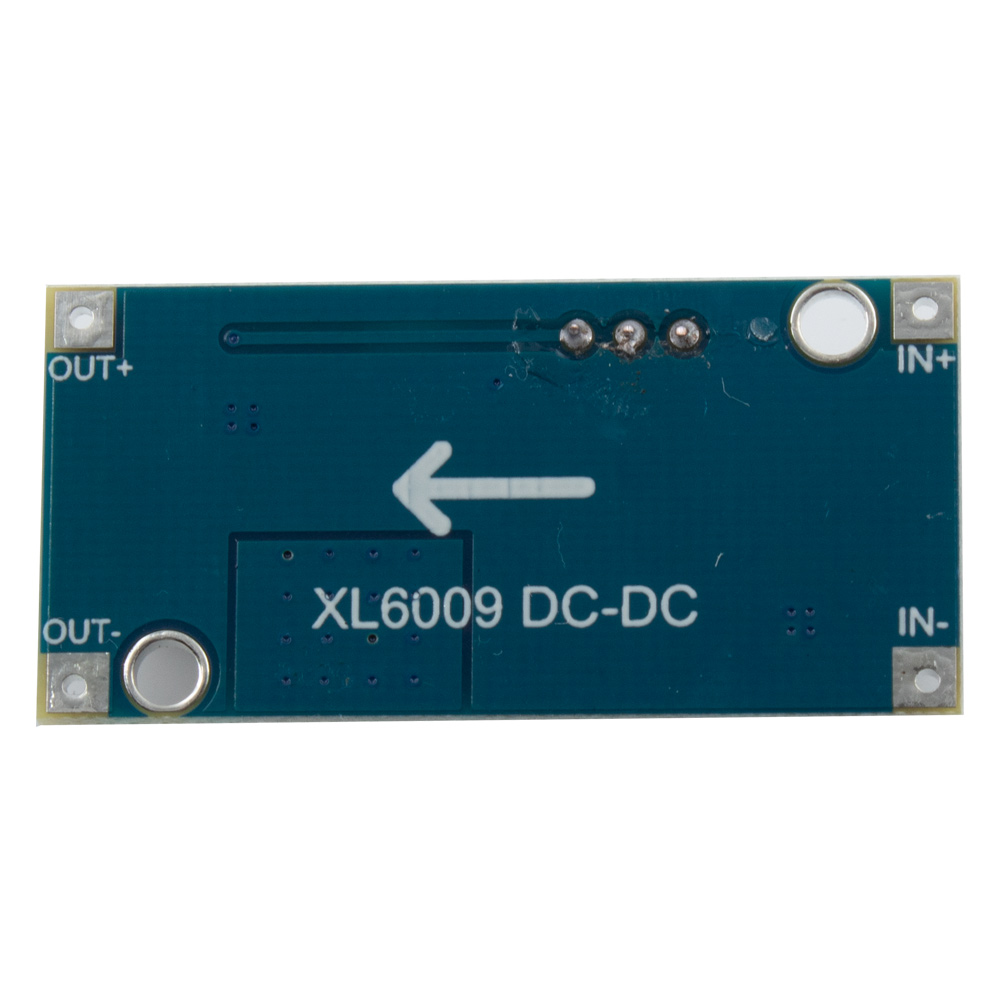

XL6009 Step Up Spannungswandler für Arduino

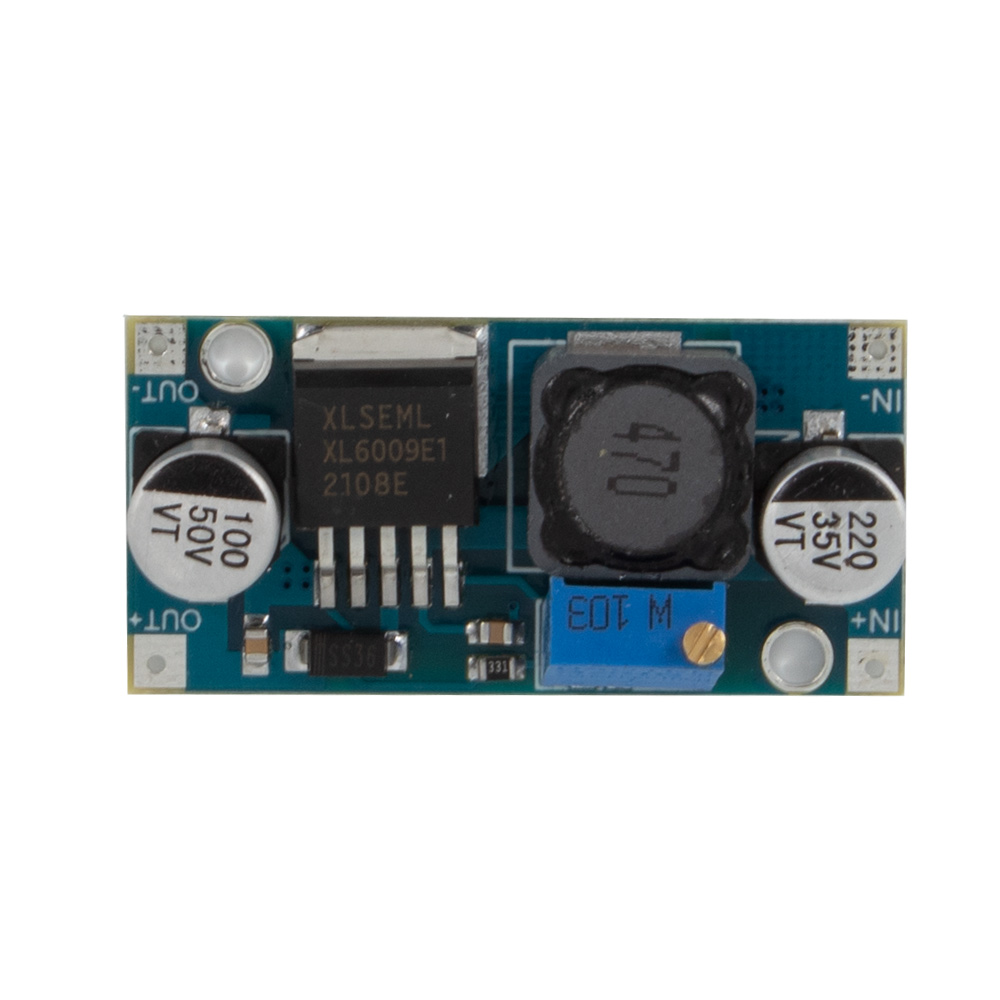

Dieses Modul ist ein leistungsfähiger Step-Up-Spannungsregler basierend auf dem XL6009, einem zum LM2577 kompatiblen IC.
Es wird eingesetzt um eine kleinere Gleichspannung in eine größere umzuwandeln, zum Beispiel als Drehzahl- oder Stromreglung von einem Schrittmotor.

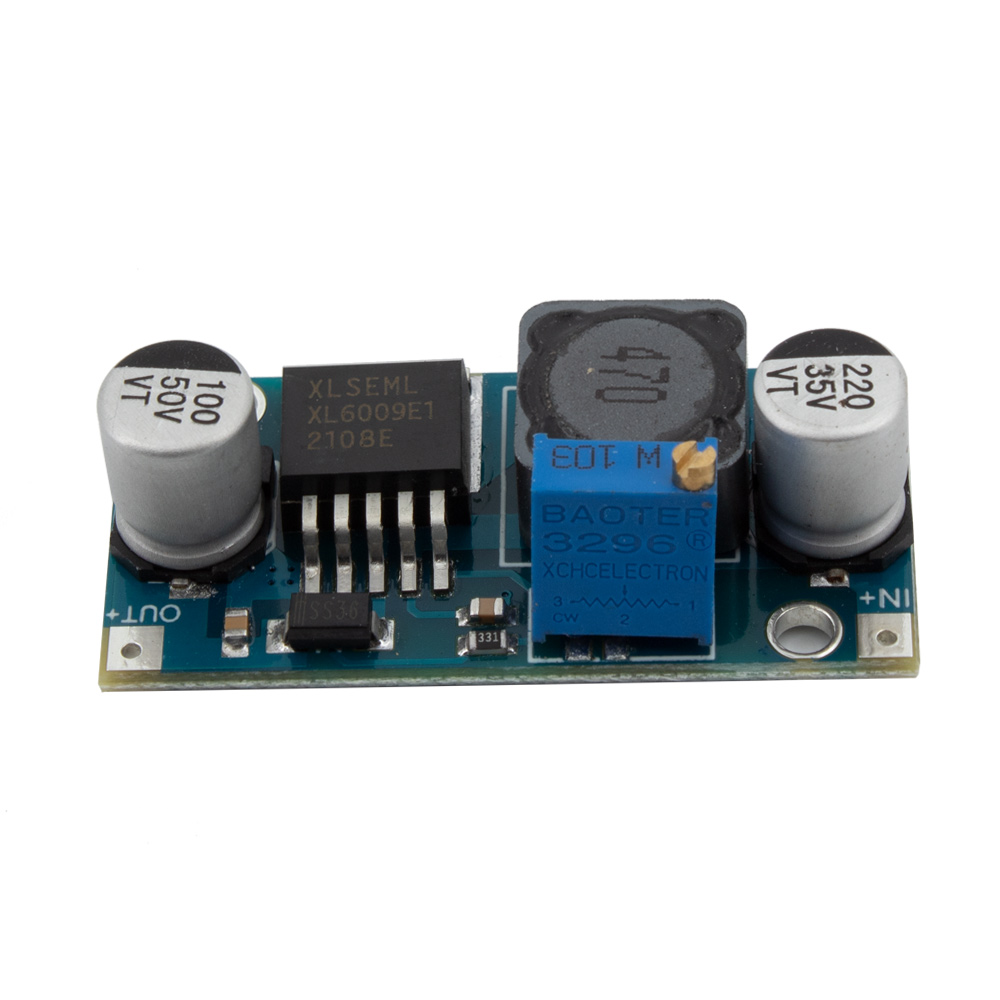

Zur einfachen Bedienung besitzt das Modul ein Potentiometer mit dem sich die weite Ausgangsspannung von 5V bis 35V bequem einstellen lässt. Die hohe Ausgangsleistung von bis zu 2 ohne Kühlkörper erlaubt einen vielfältigen Einsatzbereich für Microcontroller-Projekte mit einem Arduino, Raspberry Pi uvm.
Details
- Eingangsspannung: 3V – 32V
- Ausgangsspannung: 5V – 35V (einstellbar)
- Ausgangsstrom: Nennstrom 2A, 3A max (mit Kühlung!)
- Wirkungsgrad: Bis zu 94%
- Schaltfrequenz: 400kHz
- Betriebstemperatur: -40°C bis 125°C
- Abmessungen: Ca. 43 x 21 x 14mm
Lieferumfang
- 1 x Step-Up-Modul mit XL6009, fertig aufgebaut
Hersteller-Information: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Downloads
| Anschluss: | Lötpads |
|---|---|
| Ausgangsspannung: | 5V - 35V |
| Ausgangsstrom: | 2A |
| Breite: | 21 mm |
| Eingangsspannung: | 3V - 32V |
| Einstellbarkeit: | Einstellbar |
| Höhe: | 14 mm |
| IC: | XL6009 |
| Länge: | 43 mm |
| Max. Strom: | 3A |
| Maximale Betriebstemperatur: | 85°C |
| Minimale Betriebstemperatur: | -40°C |
| Montageart: | Schraubmontage |
| Produktart: | Spannungswandler |
| Reglertyp: | Step-Up (Boost-Regler) |
| Schutzfunktionen: | Überspannungsschutz |
