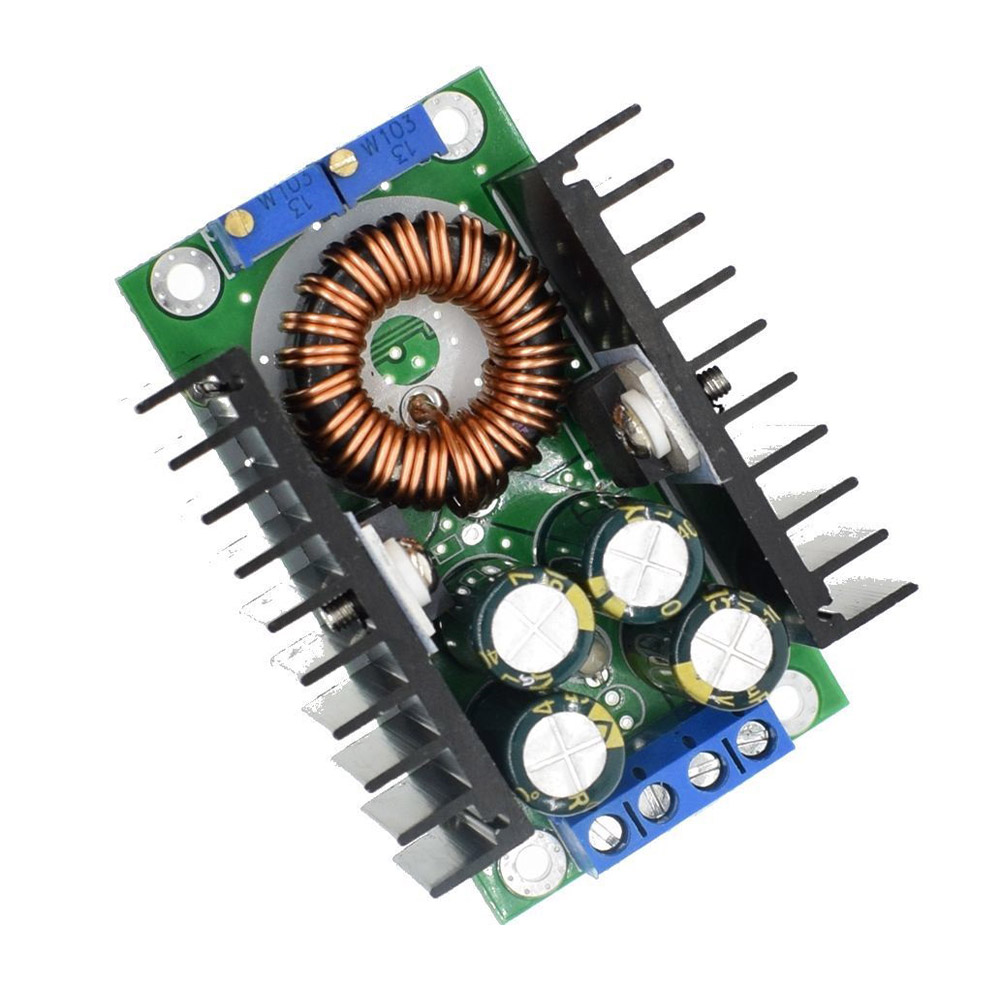

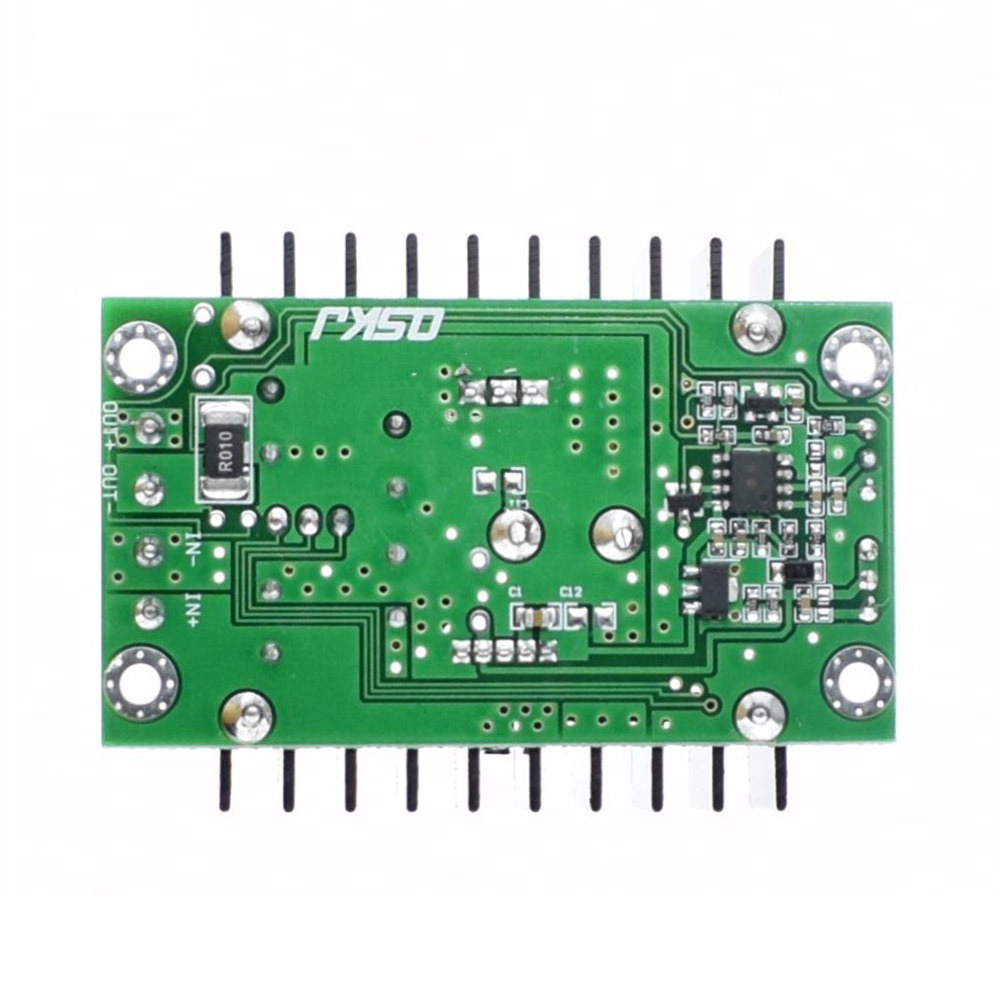

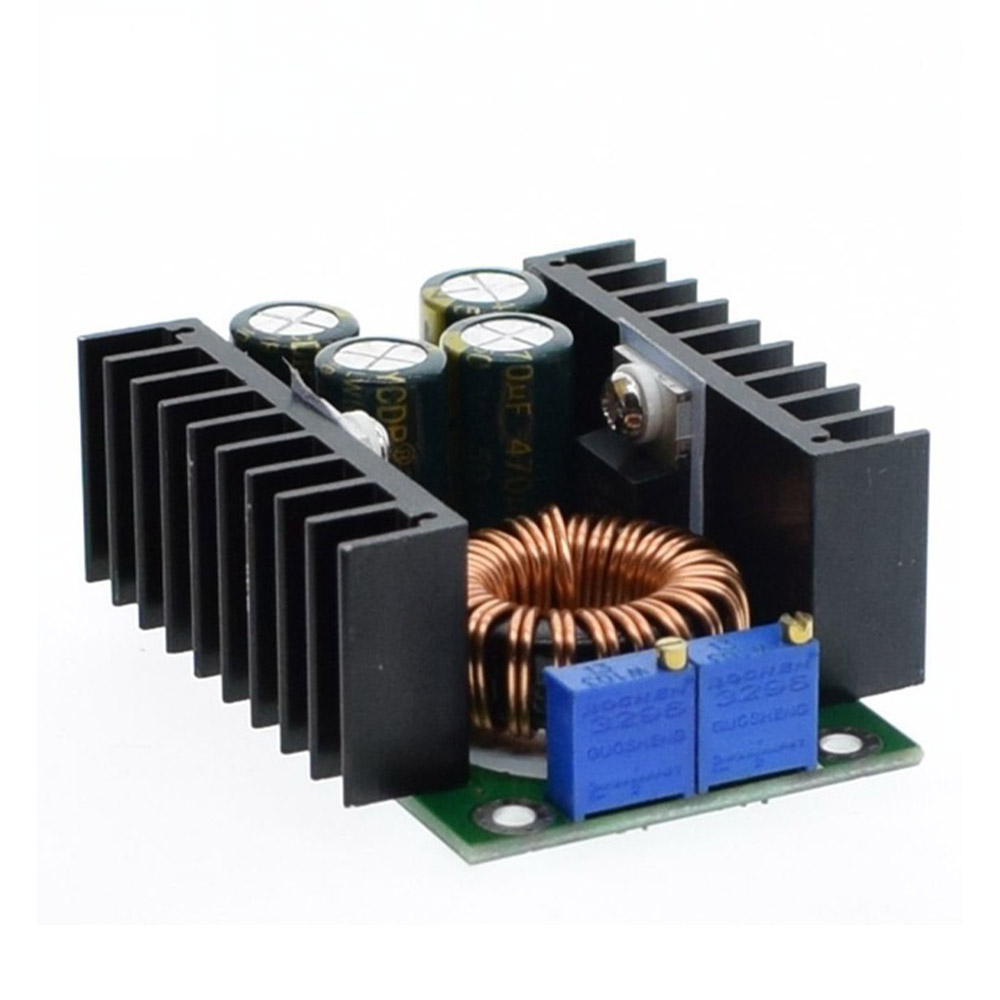

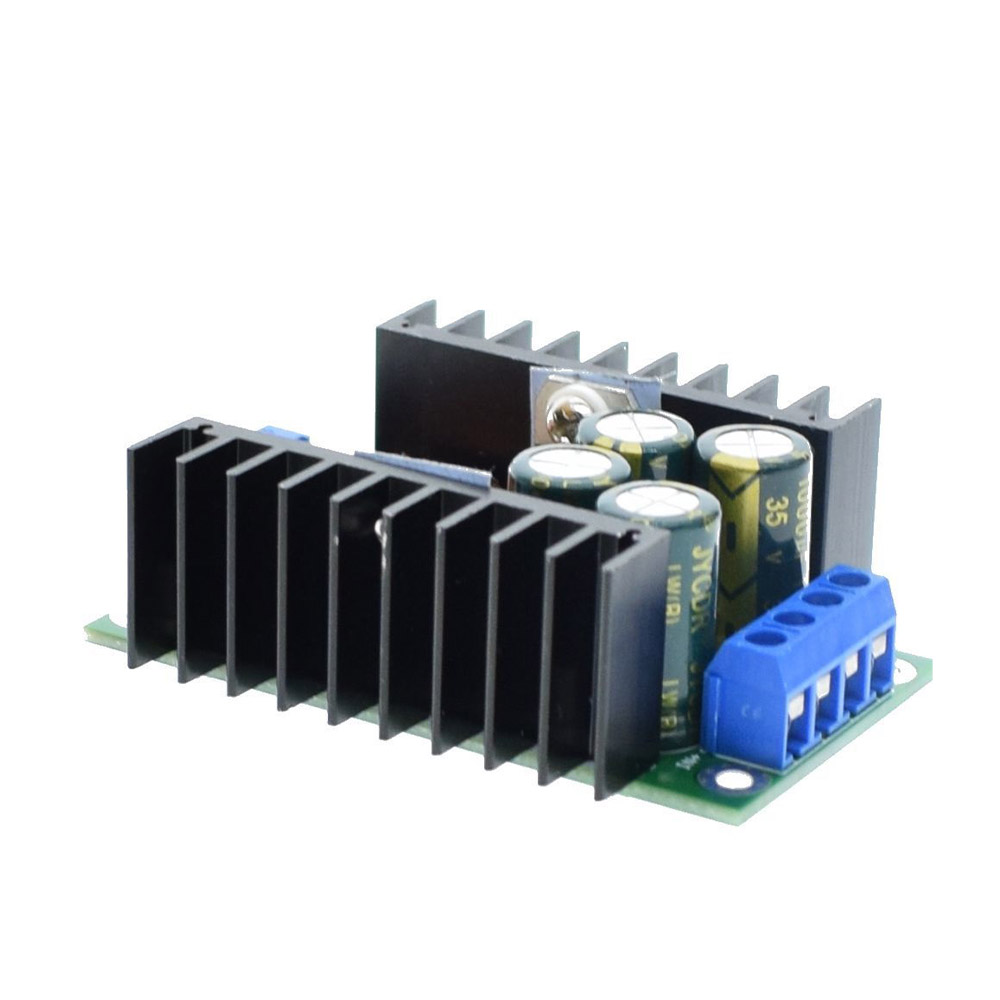

High-Power DC-DC CC/CV Step-Down Modul 300W basierend auf XL4016
Dieses sehr leistungsfähige Step-down Modul regelt eine höhere Spannung zwischen 5V-40V auf eine geringere Spannung zwischen 1.2V bis 35V runter. Der Anschluss erfolgt über stabile Schraubklemmen. Die beiden Potentiometer dienen zum Einstellen der Ausgangsspannung und des Ausgangsstroms.
Es eignet sich ideal als LED-Treiber, Spannungswandler oder zur Stromversorgung von diversen Geräten.
Hinweis: Je nach Eingangsspannung werden beim Erstbetrieb mehrere Umdrehungen benötigt, um die gewünschte Ausgangsspannung zu erreichen! Einfach das Potentiometer gegen den Uhrzeigersinn drehen, bis die Spannung absinkt.
Details
- Eingangsspannung: DC 7-40V
- Ausgangsspannung: DC 0.8-35V
- Ausgangsleistung: 8A (max), bis zu 300W
- Ausgangsrauschen: 50mV (20MHz Bandbreite)
- Lastregelung: 1%
- Spannungsregelung: 1%
- Dynamische Antwortgeschwindigkeit: 5% 200µS
- Schaltfrequenz: 300kHz
- Wirkungsgrad: bis zu 95%
- Schutzschaltungen: Thermische Abschaltung, Strombegrenzung und Kurzschlussschutz
- Abmessungen: 65x47x22mm (L x B x H)
- Rote LED: Ladeanzeige (1/10 CC-Set)
- Grüne LED: Geladen, keine Last.
Lieferumfang
- 1x XL4016 High-Power Step-Down Modul
Downloads
| Anschluss: | Schraubklemmen |
|---|---|
| Ausgangsspannung: | 0,8V - 35V |
| Ausgangsstrom: | 8A |
| Besonderheiten: | Status-LED |
| Eingangsspannung: | 7V - 40V |
| Einstellbarkeit: | Einstellbar |
| IC: | XL4016 |
| Leistung: | 300W |
| Max. Strom: | 8A |
| Montageart: | Schraubmontage |
| Produktart: | Spannungswandler |
| Reglertyp: | Step-Down (Buck-Regler) |
| Schutzfunktionen: | Kurzschlussschutz, Überhitzungsschutz, Überlastschutz |
Anmelden
1 - 10 von 11 Bewertungen
8. August 2024 08:03
Gut
Top Teil
12. Juli 2024 19:26
Top XL4016 Stabilisierung, umweltfreundlich mit extrem geringen Wärmeverlusten
Ich habe mit dem XL4016 Modul mein 24V/10A Trafo-Netzgerät aufgepeppt. Bisher hatte ich 34V am Eingang (bei 5A = 170W) und 24V am Ausgang (bei 5A=120W). Wirkungsgrad der Längsregelung 120/170=70% bei Delta 10V/5A= 50W Verlustleistung. Das war schlecht. - Das Power Modul liefert 95% Wirkungsgrad !, eine auf 1% genaue Ausgangs-Spannung und ist mit einem Schutz bei Kurzschluss am Ausgang ausgestattet - einfach perfekt.- Das Trafo-Netzgerät habe ich wieder aktiviert, nachdem 3 verschiedene Schaltnetzteile wiederholt ausgefallen waren.
15. Februar 2024 15:08
Mit Vin=24V hat das Teil gut funktioniert.
Ich habe ein regelbares Netzteil damit gebaut. Vin war ein Schaltnetzteil 24V 6,8A (einstellbereich 20...30V). Bei Vin 30V und Vout 12V 7A ging die Ausgangsspannung um 1V zurück. Es traten Doppelpulse (=doppelte Frequenz) bei der PWM auf. Mit Vin=24V war die PWM ganz sauber und die Regelung auch bei 8A stabil. Den XL4016 habe ich mit einem kleinen Lüfter gekühlt.
17. April 2023 13:10
Ideal zum Netzgerät bauen. Preiswert und sehr leistungsstabil
Habe mit mit dem Modul ein einstellbares Labornetzgerät gebaut mit 36 Volt und 3 Ampere.
Die Spindelpotenziometer habe ich aus gelötet und durch normale Potenziometer ersetzt, die ich in die Frontplatte eingebaut habe. Allerdings habe ich festgestellt das für die Stromeinstellung ein logarithmisches Poti besser geeignet ist. Die LED bekam auch ihren Platz in der Frontplatte. Hinzu kam ein Ledvoltmeter und Amperemeter. Funktioniert klasse !
27. Januar 2023 14:16
Die Lösung vieler Stromversorgungsprobleme
Diese Module sind eine Freude für jeden Bastler: Man muss sich nicht mehr mit der Bereitstellung verschiedener Versorgungsspannungen (was für das eigentliche Geräteziel nur aufhält) herumplagen. Alle gängigen Versorgungsspannungen sind einstellbar, bleiben unter Last stabil und sind (ebenfalls einstellbar) gegen Überstrom geschützt. Eine gute Alternative für die Stromversorgung von Baugruppen während der Entwicklung oder im Fertiggerät.
23. November 2022 07:59
36v auf 5v
Nutze den Wandler um einen 36v Akku, von einem E-Scooter, auf 5v für ein 10fach USB-Hub, als "powerbank" zu nutzen. Funktioniert!
7. November 2022 22:32
Superschnelle Lieferung. Der DC/DC-Wandler ist bereits eingebaut und funktioniert perfekt.
Ich habe für eine Lautsprecheranlage einen DC/DC-Wandler gebraucht von 24V auf 15V. Bei Sprachübertragung benötigt der Verstärker große Stromspitzen. Die Spannung lässt sich sehr genau einstellen. Die Strombegrenzung funktioniert auch. Der Wandler wird im Gebrauch noch nicht mal richtig warm. Es waren keine zusätzlichen Filter notwendig für den Verstärker. Es gibt fast kein Rauschen vom Netzteil. Es gibt aber 2 Dinge, die gut wären, wenn es sie gäbe: Ein Datenblatt mit allen Beschreibungen, Größen, Spannungen, Grenzwerten usw. und eine Aussage, ob man das Ding mit Metall einhausen (abschirmen) muss wegen EMV. Es gibt auf der Platine 2 LEDs zur Anzeige ob Konstantspannung oder Konstantstrom am Ausgang anstehen. Das ist sehr hilfreich für alle, die kein ordentliches Messgerät haben.
1. November 2022 14:04
01.11.2022
Preis und Leistung sind in Ordnung teil auch sehr gut
23. September 2022 12:02
Good product with high voltage stabilit over current
Overe a wide range of current this modul holds voltage very stable. Good price for this.
16. Januar 2022 11:48
Preis und Leistung sind in Ordnung
...
