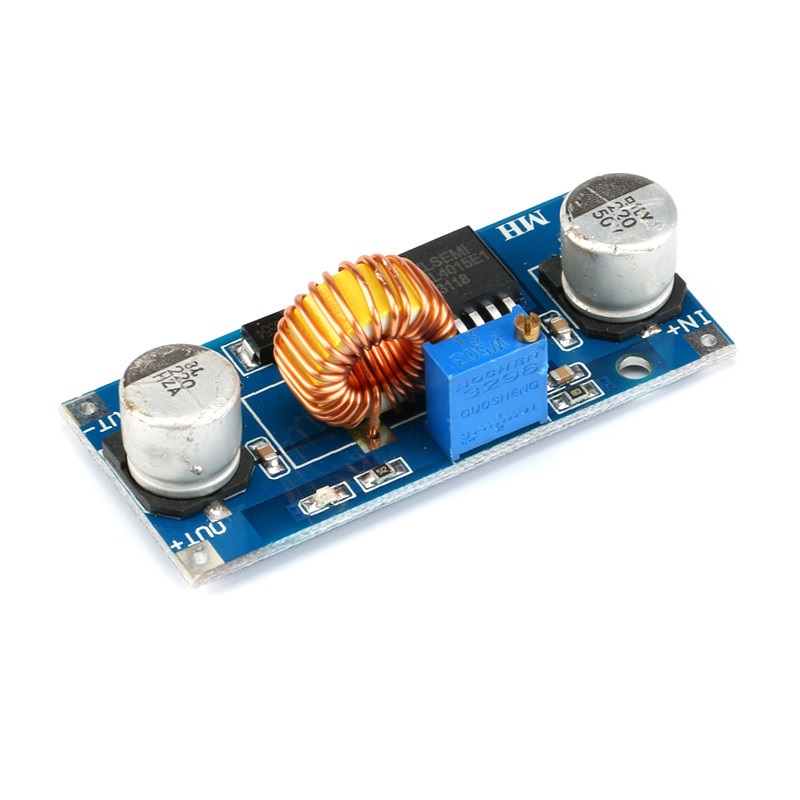

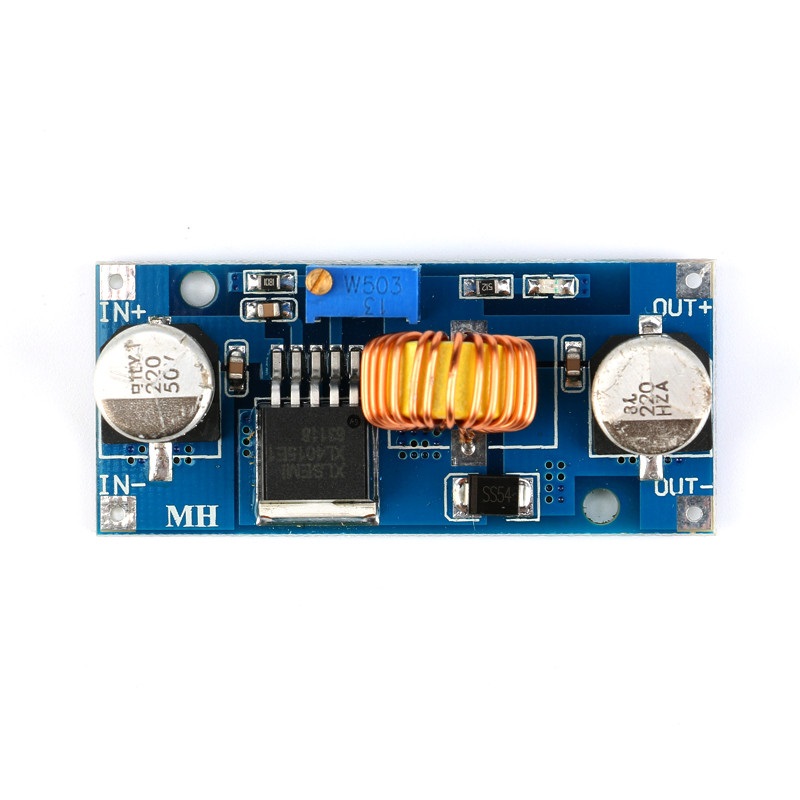

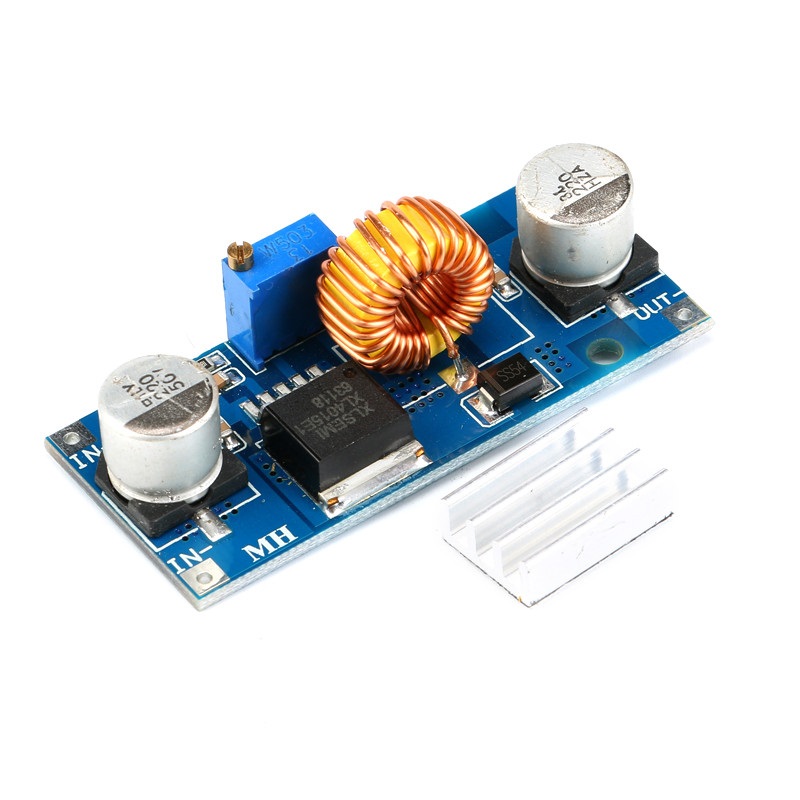

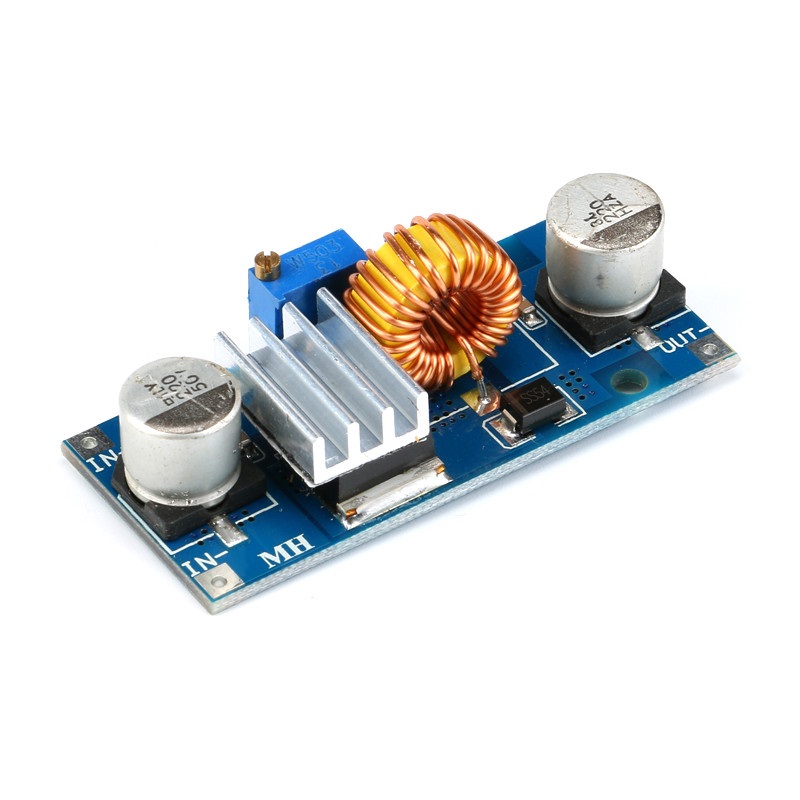

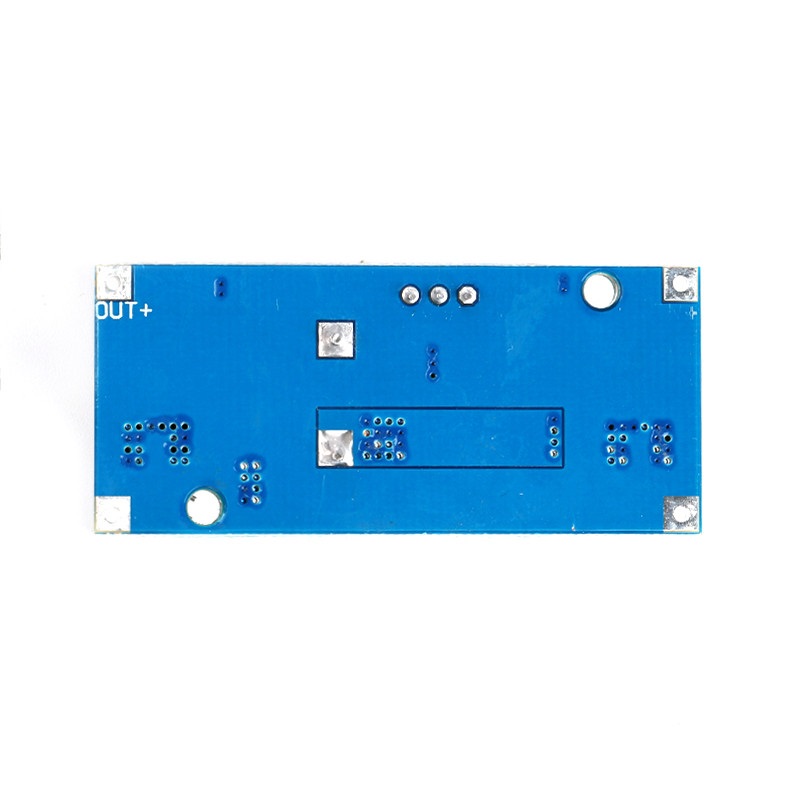

Spannungswandler XL4015 DC-DC Step-Down Modul mit Kühlkörper

(8)
Vorschau: Spannungswandler XL4015 DC-DC Step-Down Modul mit Kühlkörper Vorschau: Spannungswandler XL4015 DC-DC Step-Down Modul mit Kühlkörper Vorschau: Spannungswandler XL4015 DC-DC Step-Down Modul mit Kühlkörper Vorschau: Spannungswandler XL4015 DC-DC Step-Down Modul mit Kühlkörper Vorschau: Spannungswandler XL4015 DC-DC Step-Down Modul mit Kühlkörper
Spannungswandler XL4015 DC-DC Step-Down Modul mit Kühlkörper
Spannungswandler XL4015 DC-DC Step-Down Modul mit Kühlkörper
Spannungswandler XL4015 DC-DC Step-Down Modul mit Kühlkörper
Spannungswandler XL4015 DC-DC Step-Down Modul mit Kühlkörper
Spannungswandler XL4015 DC-DC Step-Down Modul mit Kühlkörper

Menge Stückpreis
bis 4 2,45 €
ab 5 2,15 €
ab 20 2,05 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • Artikel-Nr.: RBS11945
share
Tweet
Pin it
Email
share
Beschreibung Bewertungen 8 Dokumente
Beschreibung
Beschreibung: Dieser Spannungsregler verwandelt eine vorhandene hohe Gleichspannung nahezu... mehr
Menü schließen
Produktinformationen "Spannungswandler XL4015 DC-DC Step-Down Modul mit Kühlkörper"

Beschreibung:

Dieser Spannungsregler verwandelt eine vorhandene hohe Gleichspannung nahezu verlustfrei in eine kleinere Gleichspannung um.

Mit Hilfe dieses Moduls können Sie z. B. einen 5V Arduino mit einem 12V Netzteil betreiben, oder eine 5V Spannung auf einen 3V Sensor herunterregeln.

Details:

  • Modell: nicht isoliertes Buck-Modul (BUCK)
  • Eingangsspannung: 4-38 V (Eingang sollte 38 V nicht überschreiten!)
  • Ausgangsspannung: 1,25-36 V stufenlos einstellbar
  • Ausgangsstrom: 0-5A
  • Ausgangsleistung: 75 Watt
  • Betriebstemperatur:-40 ~ + 85 grad
  • Betriebsfrequenz: 180 KHz
  • Wirkungsgrad: bis zu 96%
  • Lastregelung: S (I) ≤ 0.8% (eingang 24 V, ausgang 12 V, last von 1 ~ 4.5A wenn gemessen)
  • Spannungsregelung: S (u) ≤ 0.8% (ausgang 12 V, 4A, die spannung gemessen von 18 bis 32 V)
  • Power-anzeige: Ja
  • Kurzschlussschutz: Ja (grenzstrom 8A)
  • Übertemperaturschutz: Ja (Übertemperatur schaltet den Ausgang automatisch ab)
  • Eingang Verpolungsschutz: Keine
  • Installation: 2 3mm Schrauben
  • Verdrahtungsverfahren: Löten, V-IN für den Eingang, V-OUT für den Ausgang.
  • Abmessungen: ca. 60*37*18mm

Lieferumfang:

  • 1x XL4015 DC-DC Step Down Spannungsregler
Bewertungen 8
Bewertungen lesen, schreiben und diskutieren... mehr
Menü schließen
Kundenbewertungen für "Spannungswandler XL4015 DC-DC Step-Down Modul mit Kühlkörper"
Von: Am: 20.08.2022

Gute Verarbeitung, sichere Verpackung, schnelle Lieferung

Artikel funktioniert entsprechend den angegebenen technischen Daten.
Sehr gut ist die geringe dropout-Spannung.
Ich möchte den Modul als Laderegler für einen Laptop einsetzen.
Als Quelle dient ein 50W-Solarmodul mit 21V.
Ergebnisse folgen später.

Von: Am: 06.06.2022

Artikel Top, genau das was ich gesucht habe. Weiter so !

Top

Von: Am: 01.04.2022

Alles top

Schnelle lieferung. Verarbeitung top und auch leicht zu verarbeiten. Funktioniert einwandfrei.

Von: Am: 21.03.2022

Gute Adresse für den Bauteile-Einkauf

Wer nicht ganz so mit der Elektronik auf du und du steht, wie ich, bekommt bei Rückfragen, sehr schnell eine hilfreiche Antwort! Sehr lobenswert! Der verwendete Spannungswandler XL4015 DC-DC lässt sich durch mehrfache Drehung gegen den Uhrzeigersinn bis auf ca. 1,2 Volt herunterregeln und erspart mir, dort wo es geht, Akkus, oder Batterien einsetzen zu müssen! Für mich eine funktionierende Lösung!
Den Roboter Bausatz Shop empfehle ich, für gute Preis/Leistung und schneller Lieferung der Bauteile gerne weiter!

Von: Am: 12.02.2022

Schnelle Lieferung, alles Bestens!

Von: Am: 25.01.2022

Gute Qualität, funktioniert wie gewünscht, gute Verpackung, schnelle Lieferung

Gerne wieder

Von: Am: 03.09.2021

Schnelle Lieferung, Teile fuktionieren wie gewünscht. Dem Augenschein nach gute Verarbeitung

Von: Am: 28.05.2021

Alles bestens und sehr schnell verlaufen.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Dokumente
Hilfreiche Dokumente und Downloads
Menü schließen
Dokumente & Downloads für Spannungswandler XL4015 DC-DC Step-Down Modul mit Kühlkörper
XL4015 Datenblatt
PDF
Download
