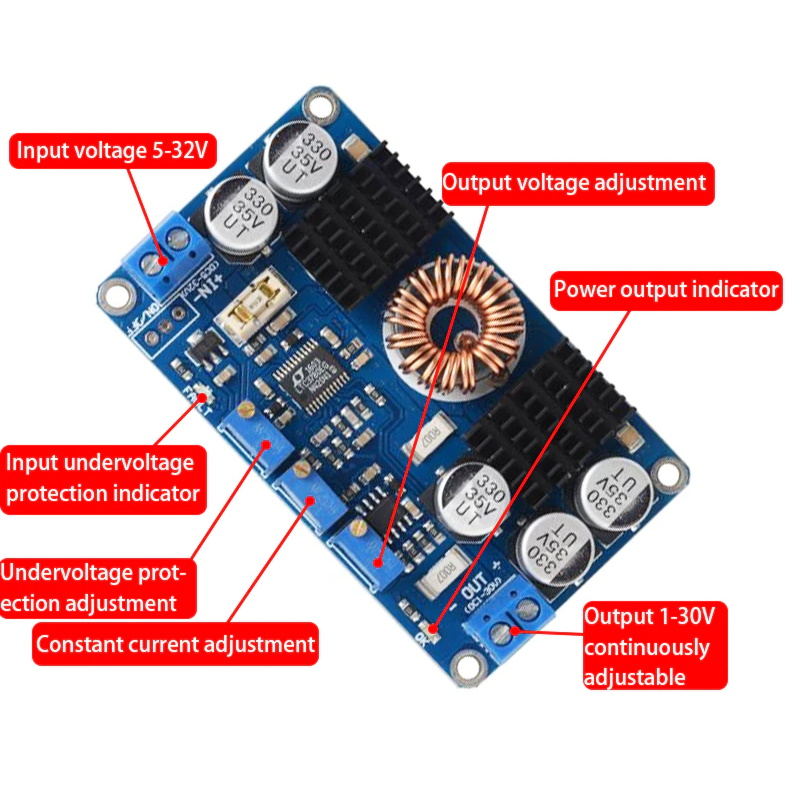

Spannungswandler Step Up/Down 10A DC 5V-32V auf 1V-30V LTC3780

(12)
Vorschau: Spannungswandler Step Up/Down 10A DC 5V-32V auf 1V-30V LTC3780 Vorschau: Spannungswandler Step Up/Down 10A DC 5V-32V auf 1V-30V LTC3780 Vorschau: Spannungswandler Step Up/Down 10A DC 5V-32V auf 1V-30V LTC3780
Spannungswandler Step Up/Down 10A DC 5V-32V auf 1V-30V LTC3780
Spannungswandler Step Up/Down 10A DC 5V-32V auf 1V-30V LTC3780
Spannungswandler Step Up/Down 10A DC 5V-32V auf 1V-30V LTC3780

Menge Stückpreis
bis 4 24,35 € *
ab 5 24,05 € *
ab 20 23,85 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • Artikel-Nr.: RBS14034
share
Tweet
Pin it
Email
share
Beschreibung Bewertungen 12 Dokumente
Beschreibung
Beschreibung: Dieser hocheffeziente Spannungswandler passt sich automatisch dem... mehr
Menü schließen
Produktinformationen "Spannungswandler Step Up/Down 10A DC 5V-32V auf 1V-30V LTC3780"

Beschreibung:

Dieser hocheffeziente Spannungswandler passt sich automatisch dem Ausgangsstrom an und eignet sich perfekt für Ladegeräte.

Egal wie hoch die Eingangsspannung ist, das Modul hält die eingestellte Ausgangsspannung konstant. Zum Beispiel kann die Ausgangsspannung auf 12V geregelt werden, während die Eingangssspannung 5-32V beträgt.

Das Modul besitzt eine Schutzschaltung und kann in Notebooks, Fahrzeugen, DIY-Ladestationen und vielen anderen Elektronikprojekten eingesetzt werden.

Details:

  • Eingangsspannung: DC5-32V
  • Ausgangsspannung: 1V-30V (einstellbar, bei Auslieferung auf 12V eingestellt)
  • Ausgangsstrom: Max. 10A, dauerhaft 8A
  • Ausgangsleistung: 80W, max. 130W mit aktiver Kühlung
  • Output ripple: 50mV
  • Kurzschlussschutz
  • Kein Verpolschutz
  • Betriebstemperatur: -45 bis +85°C
  • Abmessungen: 78x46,5x15mm (inkl. Kühlkörper)

Lieferumfang:

  • 1x LTC3780 Spannungsregler Modul
Bewertungen 12
Bewertungen lesen, schreiben und diskutieren... mehr
Menü schließen
Kundenbewertungen für "Spannungswandler Step Up/Down 10A DC 5V-32V auf 1V-30V LTC3780"
Von: Am: 24.02.2022

Naja…

Gegen den LT Chip kann man nichts einwenden. TOP! Leider ist die Leiterplatte nicht gut gemacht. Die Kühlkörper liegen nur drauf und sind nicht befestigt. Einmal angefasst und sie fallen ab. Die Leiterplatte hat Bohrungen für Löcher aber sind unbenutzt. Ich werde die Kühlkörper neu bauen und sie dann anschrauben.

Von: Am: 10.02.2022

Spannungswander

Perfekt, karm heile an und funktioniert 1A.

Von: Am: 15.11.2021

Sehr zuverlässig, genau und nie überfordert.

Für verschiedene Anwendungen benötige ich fixe Ausgangsspannungen, wobei die Eingangsspannung extrem unterschiedlich ist. Dieser Wandler meistert die Anforderungen exzellent, selbst bei 20V Ausgangsspannung und 3A Strom, wird der Wandler nur minimal warm.

Von: Am: 18.10.2021

Technik TOP, Beschreibung FLOP

Nach mehreren Hinweisen wäre es schön, wenn die Kennzeichnung der Anschlüsse in der Abbildung korrigiert werden würde. Sonst kann sie auch raus. Beschriftung auf der Platine ist o. k.

Von: Admin Am: 21.10.2021

Hallo,

danke für den Tipp, die falsche Grafik wurde ersetzt.

Von: Am: 17.08.2021

Effizient

Verwendet zur Stabilsierung auf genau 12V an einer Solaranlage (12V bis 15V). Klappt sehr gut. Sehr effizient, bei 1,5A bleibt alles kalt.

Von: Am: 12.08.2021

Hoher Wirkungsgrad

Ich betreibe ein Notebookversorgung von 12V an eine 12V Baterie mit Solarlader (Spannung bis zu 15V) damit. Dabei habe ich die Spannung auf 12V und die Strombegrenzung auf 1,3A eingestellt um beim Notebook ohne Kühlung hohe Temperaturen zu vermeiden.

Das funktioniert alles sehr gut. Spannung und Strom bleiben stabil, mein Notebook wird kaum warm und der Laderegeler bleibt absolut kalt.

Von: Am: 27.05.2021

TOP

Der Wandler funktioniert sehr gut, Strom und Spannungseinstellungen werden exakt eingehalten.

Von: Am: 03.05.2021

Gute Hardware

Gute Hardware die flexibel funktioniert.
Allerdings war die Onlinebeschreibung ( Anschluss-Skizze) falsch (falsche Poti´s bzw. Eingang und Ausgang vertauscht).
War aber auf der Platine richtig beschriftet.
Online Anleitung wäre gut.

Von: Am: 20.03.2021

schnell und gut

Von: Am: 19.03.2021

Der beste Spannungswandler den ich kenne!

Für ein Projekt brauchte ich einen Spannungswandler. Ich habe schon einige ausprobiert und auch schon alles erlebt. Dieser ist in allen Belangen TOP!!! Was ich etwas komisch fand, die antistatische Folie war bereits geöffnet. Lieferung war sehr schnell und Preis ist super!

Von: Am: 22.01.2021

Positiv

Sehr positive Erfahrung mit diesem Händler. Kaufe gerne jederzeit wieder.

Von: Am: 11.12.2020

lkhjgkjhgvlikjläkjm

alles gut

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Dokumente
Hilfreiche Dokumente und Downloads
Menü schließen
Dokumente & Downloads für Spannungswandler Step Up/Down 10A DC 5V-32V auf 1V-30V LTC3780
LTC3780 Datenblatt
PDF
Download
Anleitung (Englisch)
Link
Öffnen
