Spannungswandler Step-Down Modul DC-DC 4-50V 3A LM2596HVS LM2596HV

(14)
Vorschau: Spannungswandler Step-Down Modul DC-DC 4-50V Vorschau: Spannungswandler Step-Down Modul DC-DC 4-50V 3A LM2596HVS LM2596HV Vorschau: Spannungswandler Step-Down Modul DC-DC 4-50V 3A LM2596HVS LM2596HV
Spannungswandler Step-Down Modul DC-DC 4-50V
Spannungswandler Step-Down Modul DC-DC 4-50V 3A LM2596HVS LM2596HV
Spannungswandler Step-Down Modul DC-DC 4-50V 3A LM2596HVS LM2596HV

Menge Stückpreis
bis 4 1,95 €
ab 5 1,70 €
ab 20 1,65 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • Artikel-Nr.: RBS13810
share
Tweet
Pin it
Email
share
Beschreibung Bewertungen 14
Beschreibung
Dieser Spannungsregler verwandelt eine vorhandene hohe Gleichspannung nahezu verlustfrei in... mehr
Menü schließen

Dieser Spannungsregler verwandelt eine vorhandene hohe Gleichspannung nahezu verlustfrei in eine kleinere Gleichspannung um.

Mit Hilfe dieses Moduls können Sie z. B. einen 5V Arduino mit einem 12V Netzteil betreiben, oder eine 5V Spannung auf einen 3V Sensor herunterregeln.

Hinweis: Je nach Eingangsspannung werden mehrere Umdrehungen benötigt, um die gewünschte Ausgangsspannung zu erreichen!

Details

  • Typ:LM2596HVS DC-DC step-down module
  • Eingangsspannung:4.5V ~ 53V
  • Ausgangsspannung:3V ~ 40V
  • Ausgangsstrom:3A (max)
  • Effizienz:92%
  • Output Ripple:<30mV
  • Switching frequency:150KHz
  • Betriebsspannung:-45 ° ~ +85 °

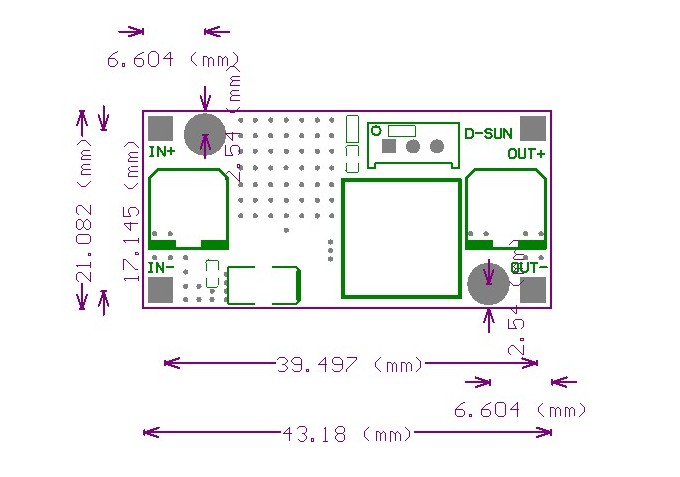

  • Abmessungen:43mm * 21mm * 14mm (L * W* H)

Lieferumfang

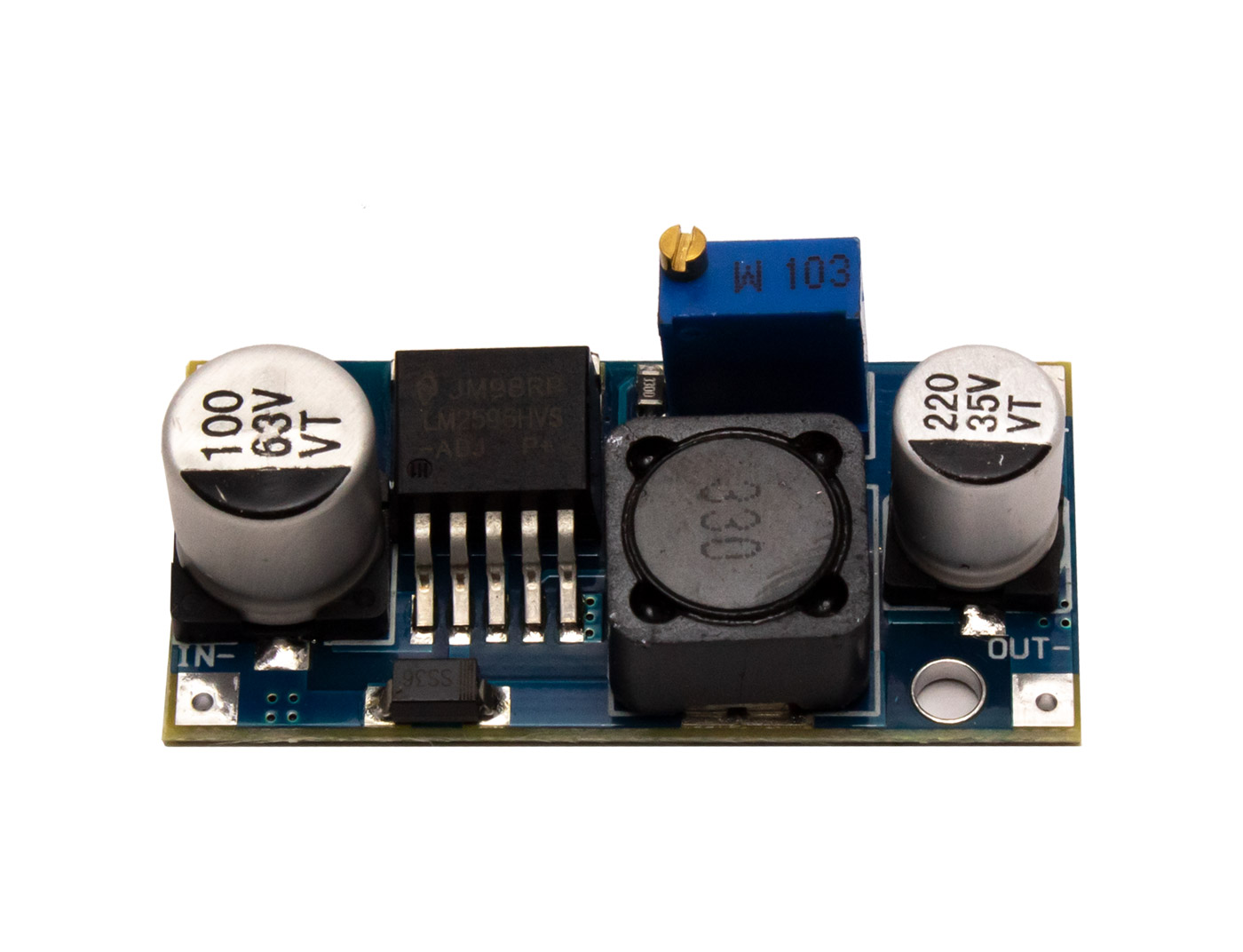

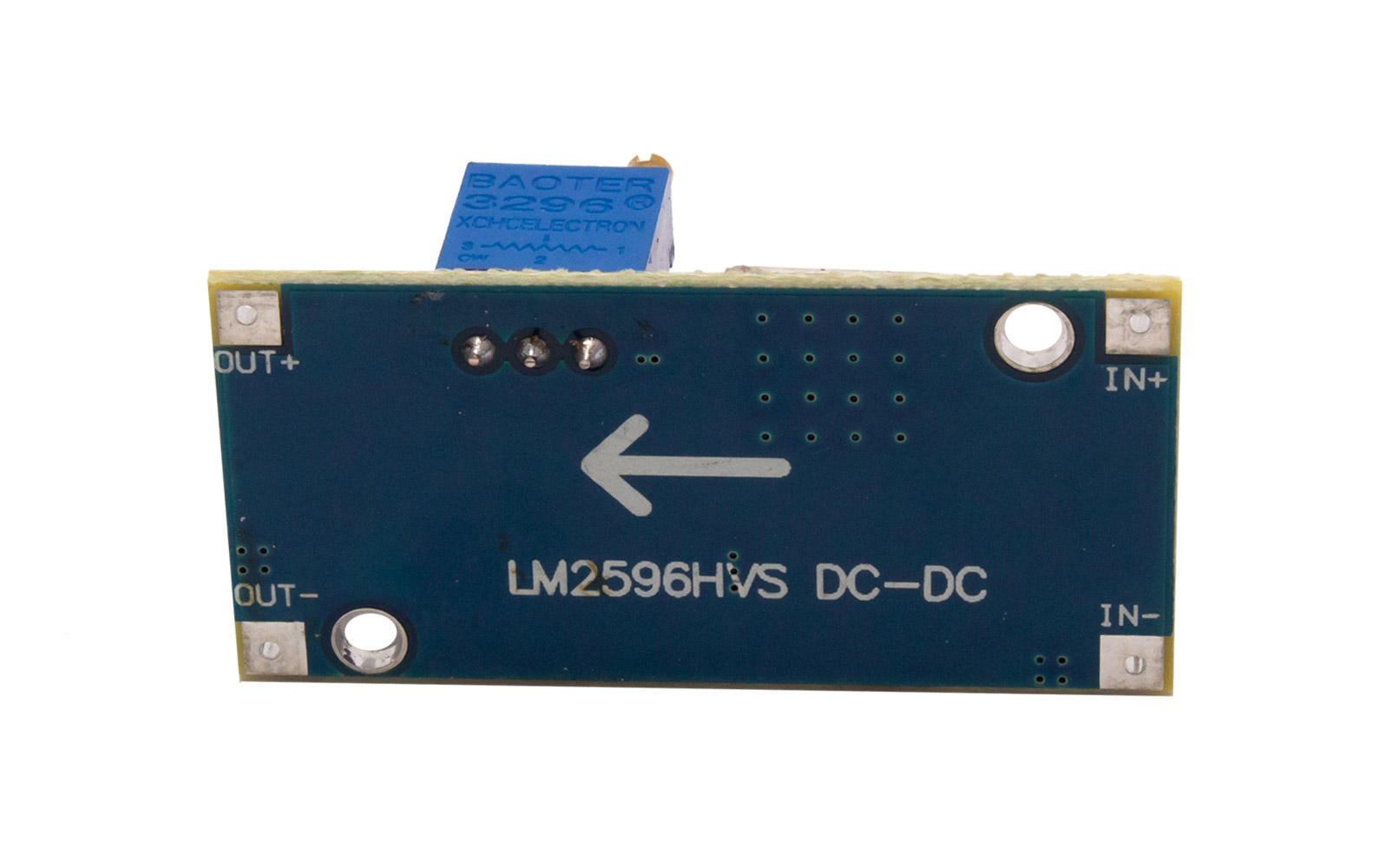

  • 1x Spannungswandler Step-Down (wie abgebildet)
Bewertungen 14
Bewertungen lesen, schreiben und diskutieren... mehr
Menü schließen
Kundenbewertungen für "Spannungswandler Step-Down Modul DC-DC 4-50V 3A LM2596HVS LM2596HV"
Von: Am: 31.10.2023

Einwandfrei

Funktioniert super. Sehr klein und gut.

Von: Am: 23.10.2023

Für mich nicht zu gebrauchen gut verarbeitet

Für meinen Anwendungsbereich leider nicht das richtige

Von: Am: 12.08.2023

Gute Ware ,Schnelle Lieferung

Gute Ware , super Preis

Von: Am: 13.07.2023

Super günstiges Teil

Hab wie andere auch das Teil für mein YosePower- Ebike Frontmotor gekauft. Da ist kein Rücklicht im Set dabei. Dieses Teil passt perfekt für meine 6 V Rücklichtlampe. Schnelle Lieferung, schon das zweite bestellt.

Von: Am: 04.07.2023

bester Preis

Heute zum Schnäpchenpreis von 0.95 € Cent konnte nicht widerstehen! Im Gegensatz zu den normalen LM2596 sind die LM2596HV Module spannungsfest für das e-Bike. Besonders praktisch, die Bemaßung des Platinenlayouts ist gleich in der Artikelbeschreibung mit angegeben, das lästige Ausmessen entfällt.

Von: Am: 16.05.2023

alles ok

werde ich wieder bestellen

Von: Am: 20.03.2023

Bestimmt gut

Ich habe den Baustein für die 6V-Beleuchtung für mein E-Bike (36V) gekauft. Ich bin gute Dinge, dass es gut klappt, nach dem was andere berichten und wie meine Erfahrung beim Roboter-Bausatz-Shop bisher sind.

Von: Am: 06.02.2023

Gutes Produkt - Achtung bei hohen Einschaltströmen!

Der Wandler funktioniert an sich wie er soll.

Laut Datenblatt sollte der LM2596HVS auch eine output short protection haben.
In meinem Falle hat der hohe Ladestrom (vermutlich kurzzeitig ca 6-10A) der Eingangskondensatoren eines angeschlossenen Verbrauchers den Wandler beschädigt.
Es liegt nun die Eingangsspannung von 50V am Ausgang an.
Glücklicherweise hatte ich noch zusätzlich Sicherungen verbaut.
Das Feature "output short protection" ist hier nicht beworben, daher trotzdem 8 von 10 Punkten.

Ich habe nun schließlich ein baugleiches Modul mit einem Widerstand von 2Ohm am Ausgang in Betrieb um bei 9V den maximalen Strom auf ~3A zu begrenzen. Läuft bisher ohne Probleme.

Von: Am: 17.12.2022

Bester Preis im Internet

Schnelle Lieferung, toller Preis. Alles OK!

Von: Am: 16.11.2022

Alles gut

Alles ist gut,immer wieder

Von: Am: 08.11.2022

Augenscheinlich gutes Modul

Leider lässt sich kaum ein Kühlkörper aufkleben/befestigen wenn man wirklich die 3 A bei größerer Differenz zwischen Ein- und Ausgangsspannung entnehmen möchte.
Zur Minimierung der Rippelspannung und der Spikes (können empfindliche Schaltungen und den Funkempfang stören) sollte man z.B. ein simples LC-Filter am Ausgang nachschalten.
Ansonsten ein gutes Modul.

Von: Am: 17.08.2022

Funktioniert perfekt. Sehr kompakt.

Brauch die für 6V- Rückleuchte bei Yosepower- Umbauset für Vorderradmotor. Auch sehr schnell geliefert

Von: Am: 29.07.2022

Alles top

Alles top, gern wieder

Von: Am: 23.05.2022

gute Funktion , kleiner Platzbedarf, günstiger Preis

ich habe gleich mehrere gordert

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Ähnliche Artikel Kunden kauften auch Kunden haben sich ebenfalls angesehen
Ähnliche Artikel
BMS 3S 1.2A Aktiver Batterie Balancer Modul BMS 3S 1.2A Aktiver Batterie Balancer Modul
ab 5,99 €
BMS 4S 1.2A Aktiver Batterie Balancer Modul BMS 4S 1.2A Aktiver Batterie Balancer Modul
ab 9,49 €
Kis3r33S Spannungswandler LM2596 DC-DC Step-Down Modul Kis3r33S Spannungswandler LM2596 DC-DC...
ab 3,25 €
Kunden kauften auch
Spannungswandler XL4015 DC-DC Step-Down Modul mit Kühlkörper Spannungswandler XL4015 DC-DC Step-Down Modul...
ab 1,75 €
Spannungswandler LM2596 DC-DC Step-Down Modul 2A Spannungswandler LM2596 DC-DC Step-Down Modul 2A
ab 0,93 €
Mini Stepdown Spannungsregler 3A Mini Spannungswandler Step-down Modul 3A
ab 0,92 €
BUNDLE
MP3 Audiomodul MP3 Audiomodul
ab 1,85 €
Spannungswandler MT3608 DC-DC Step-Up Modul 2A 2V-28V Spannungswandler MT3608 DC-DC Step-Up Modul 2A...
ab 1,05 €
Spannungswandler LM2596 DC-DC Step-Down Regler einstellbar mit LED Voltmeter Spannungswandler LM2596 DC-DC Step-Down Regler...
ab 3,79 €
Dupont Kabel Buchse auf Stecker 40 Pin Dupont / Jumper Kabel Buchse-Stecker 20 cm
ab 0,95 €
10x Einbaubuchse DC Stecker 5.5x2.1mm 10x Einbaubuchse DC Stecker 5.5x2.1mm
Inhalt 10 Stück (0,28 € / 1 Stück)
ab 2,75 €
DS18B20 Temperatur Sensor - Wasserdichter Thermometer/Temperaturfühler DS18B20 Temperatur Sensor, Wasserdicht
ab 1,45 €
-11%
TIPP!
40 Pin Dupont / Jumper Kabel Buchse-Buchse 20 cm 40 Pin Dupont / Jumper Kabel Buchse-Buchse 20 cm
ab 0,76 € 0,85 €
Spannungswandler XL6009 DC-DC Step-Up Modul Spannungswandler XL6009 DC-DC Step-Up Modul
ab 1,25 €
-10%
I2C/TWI Anschlussmodul für 1602 LCD Display I2C/TWI Anschlussmodul für 1602 LCD Display
ab 1,61 € 1,79 €
-10%
Radiallüfter 5015 12V 50mm 4200 RPM Radiallüfter 5015 12V 50mm 4200 RPM
ab 1,31 € 1,46 €
Potentiometer Sortiment 1K-1M (9 Stück) Potentiometer Sortiment 1K-1M (9 Stück)
ab 2,65 €
Spannungswandler XL4016 High-Power Step-Down Modul 300W Spannungswandler XL4016 High-Power Step-Down...
ab 5,65 €
Prototyping Board 400 PCB Board Breadboard 400 für Arduino, Raspberry etc
ab 0,65 €
-10%
Joystick Modul 2 Achsen Joystick Modul 2 Achsen
ab 0,62 € 0,69 €
Bluetooth 4.1 Audio Decoder Verstärker Modul XY-BT Mini Bluetooth 4.1 Audio Decoder Verstärker Modul...
ab 2,09 €
Dupont Buchsen Stecker + Crimp Kontakte 650 Teile Set Dupont Buchsen Stecker + Crimp Kontakte 650...
ab 6,25 €
1 Kanal Relais Modul 5V High / Low Level Trigger einstellbar 1 Kanal Relais Modul 5V High / Low Level...
ab 1,19 €
24Bit RGB LED Ring WS2812 5V ähnl. Neopixel 24Bit RGB LED Ring WS2812 5V ähnl. Neopixel
ab 2,35 €
Seitenschneider / Kneifzange für Elektronikarbeiten Seitenschneider / Kneifzange für...
ab 1,31 €
BUNDLE
MB102 Breadboard 830 Kontakte MB102 Breadboard 830 Kontakte
ab 1,10 €
-10%
150W High-Power Step-Up Modul Spannungswandler High-Power Step-Up Modul 150W...
ab 2,78 € 3,09 €
10 Krokodilklemmen im Set 10 Krokodilklemmen im Set
ab 1,19 €
01 d 12:01:16 h
-26%
RFID Set MFRC522 - Kartenleser + Mifare Transponder/Karte RFID Set MFRC522 - Kartenleser + Mifare...
2,00 € Statt: 2,69 €
40 Pin Dupont / Jumper Kabel Stecker-Stecker 20 cm 40 Pin Dupont / Jumper Kabel Stecker-Stecker 20 cm
ab 1,45 €
-11%
Universal Kabelverbinder 2-polig Universal Kabelverbinder 2-polig
ab 0,58 € 0,65 €
ESP32 NodeMcu Entwicklungsboard ESP-WROOM-32 ESP32 NodeMcu Entwicklungsboard ESP-WROOM-32
ab 7,87 €
-10%
3S 20A Li-ion Lithium Batterie 18650 Ladegerät PCB BMS 12.6V Cell Schutz Board 3S 20A Li-ion Lithium Batterie 18650 Ladegerät...
ab 2,84 € 3,15 €
-12%
Wippschalter Schwarz 250 V 3A Wippschalter Schwarz 250 V 3A
ab 0,22 € 0,25 €
-11%
40 Pin Dupont / Jumper Kabel Buchse-Buchse 10 cm 40 Pin Dupont / Jumper Kabel Buchse-Buchse 10 cm
ab 0,59 € 0,66 €
-10%
Mini Step Down Spannungsregler AMS1117 3,3 V Mini Spannungsregler Step-Down Modul AMS1117 3,3 V
ab 0,35 € 0,39 €
PWM Motorregler 6-28VDC bis 3A PWM Motorregler 6-28VDC bis 3A
ab 1,73 €
Arduino Nano V3.0 Terminal Adapter Bausatz Arduino Nano V3.0 Terminal Adapter Bausatz
ab 1,39 €
Spannungswandler 3V auf 7000V DC-DC Hochspannungsgenerator Boost Step-Up Modul Spannungswandler 3V auf 7000V DC-DC...
ab 4,35 €
40 Pin 2,54 mm Stiftleiste einreihig 40 Pin 2,54 mm Stiftleiste einreihig
ab 0,49 €
BUNDLE
DC Hohlstecker Adapter Paar DC Hohlstecker Adapter Paar
ab 0,79 €
RTC DS3231 Echtzeituhr-Modul für Arduino (ohne Batterie) RTC DS3231 Echtzeituhr-Modul für Arduino (ohne...
ab 3,95 €
L298N Motortreiber mit doppelter H-Brücke L298N Motortreiber mit doppelter H-Brücke
ab 2,35 €
Kunden haben sich ebenfalls angesehen
Spannungswandler LM2596 DC-DC Step-Down Modul 2A Spannungswandler LM2596 DC-DC Step-Down Modul 2A
ab 0,93 €
Spannungswandler XL4015 DC-DC Step-Down Modul mit Kühlkörper Spannungswandler XL4015 DC-DC Step-Down Modul...
ab 1,75 €
Spannungswandler LM2596 DC-DC Step-Down Regler einstellbar mit LED Voltmeter Spannungswandler LM2596 DC-DC Step-Down Regler...
ab 3,79 €
-10%
Spannungswandler Step Up/Down 10A DC 5V-32V auf 1V-30V LTC3780 Spannungswandler Step Up/Down 10A DC 5V-32V auf...
ab 22,91 € 25,45 €
Spannungswandler MT3608 DC-DC Step-Up Modul 2A 2V-28V Spannungswandler MT3608 DC-DC Step-Up Modul 2A...
ab 1,05 €
Mini Stepdown Spannungsregler 3A Mini Spannungswandler Step-down Modul 3A
ab 0,92 €
Spannungswandler XL4016 High-Power Step-Down Modul 300W Spannungswandler XL4016 High-Power Step-Down...
ab 5,65 €
-30%
Spannungswandler LM2587 DC-DC Step-Up Modul 30W 5A Spannungswandler LM2587 DC-DC Step-Up Modul 30W 5A
ab 3,47 € 4,95 €
Kis3r33S Spannungswandler LM2596 DC-DC Step-Down Modul Kis3r33S Spannungswandler LM2596 DC-DC...
ab 3,25 €
Spannungswandler XL6009 DC-DC Step-Up Modul Spannungswandler XL6009 DC-DC Step-Up Modul
ab 1,25 €
Spannungswandler DC-DC 2.5V-15V auf 5V (fester Ausgang) Spannungswandler DC-DC 2.5V-15V auf 5V (fester...
ab 1,15 €
-10%
150W High-Power Step-Up Modul Spannungswandler High-Power Step-Up Modul 150W...
ab 2,78 € 3,09 €
-10%
Spannungswandler DC-DC High-Power Step-Up Modul 100W Spannungswandler DC-DC High-Power Step-Up Modul...
ab 6,47 € 7,19 €
LM2587S Step Up Modul Spannungswandler LM2587S DC-DC Step-Up Modul...
ab 5,09 €
PWM Drehzahlregler 2000W, 50-220V/AC, 25A PWM Drehzahlregler 2000W, 50-220V/AC, 25A
ab 1,59 €
Lithium-Batterie Shield 5V 3A 4x 18650 Lithium-Batterie Shield 5V 3A 4x 18650
ab 15,35 €
Mini Spannungswandler AMS1117 6.5V-12V auf 5V Mini Spannungswandler AMS1117 6.5V-12V auf 5V
ab 0,49 €
3.7V 1S 2.5A 18650 li-ion BMS PCM Battery Protection Board Lade Modul 3.7V 1S 2.5A 18650 li-ion BMS PCM Battery...
ab 0,65 €
BUNDLE
MP3 Audiomodul MP3 Audiomodul
ab 1,85 €
-11%
I2C Pegelwandler/Level Konverter 3.3V-5V bidirektional 2-Kanal I2C Pegelwandler/Level Konverter 3.3V-5V...
ab 0,76 € 0,85 €
Sortiment Potentiometer-Knöpfe (30 Stück) Sortiment Potentiometer-Knöpfe (30 Stück)
ab 1,15 €
Spannung Sensor Modul DC0-25V Spannung Sensor Modul DC0-25V
ab 0,45 €
-10%
3S 20A Li-ion Lithium Batterie 18650 Ladegerät PCB BMS 12.6V Cell Schutz Board 3S 20A Li-ion Lithium Batterie 18650 Ladegerät...
ab 2,84 € 3,15 €
10er Set L7805CV Spannungswandler 10x L7805CV Spannungswandler
Inhalt 10 Stück (0,15 € / 1 Stück)
ab 1,45 €
120 Elkos im Set Elektrolyt-Kondensatoren mit 12 Werten zu je 10 Stück 120 Elkos im Set Elektrolyt-Kondensatoren mit...
ab 1,65 €
Lithium-Batterie Shield 5V 3A 2x 18650 Lithium-Batterie Shield 5V 3A 2x 18650
ab 9,15 €
ESP32 NodeMcu Entwicklungsboard ESP-WROOM-32 ESP32 NodeMcu Entwicklungsboard ESP-WROOM-32
ab 7,87 €
Mini Netzteil AC-DC 220V auf 5V HLK-PM01 Mini Netzteil AC-DC 220V auf 5V HLK-PM01
ab 3,69 €
MB102 Stromversorgung für Steckboards - 3,3V und 5V (kompakt) MB102 Stromversorgung für Steckboards - 3,3V...
ab 1,65 €
-12%
Wippschalter Schwarz 250 V 3A Wippschalter Schwarz 250 V 3A
ab 0,22 € 0,25 €
-10%
Starter Kit elektronischer Bauteile für Arduino Starter Kit elektronischer Bauteile für Arduino
ab 2,69 € 2,99 €
PWM Motorregler 6-28VDC bis 3A PWM Motorregler 6-28VDC bis 3A
ab 1,73 €
2 Kanal Relais 5V High Level 2 Kanal Relais 5V High Level
ab 1,49 €
XT60 Stecker männlich/weiblich 1 Paar XT60 Stecker männlich/weiblich 1 Paar
ab 1,25 €
-10%
1A Lithium Lademodul für Arduino TP4056 1A Lithium Lademodul für Arduino Mini USB
ab 0,35 € 0,39 €
IR Infrarot-Modul für Kollissions und Hinderniserkennung IR Infrarot Sensor Hinderniserkennung...
ab 0,90 €
-10%
Joystick Modul 2 Achsen Joystick Modul 2 Achsen
ab 0,62 € 0,69 €
Dupont Kabel Buchse auf Stecker 40 Pin Dupont / Jumper Kabel Buchse-Stecker 20 cm
ab 0,95 €
yourDroid 40x40x10mm Lüfter 24V 6400 RPM yourDroid 40x40x10mm Lüfter 24V 6400 RPM
ab 3,65 €
Spannungswandler DC-DC 2.5V-15V auf 3.3V (fester Ausgang) Spannungswandler DC-DC 2.5V-15V auf 3.3V...
ab 1,49 €
Zuletzt angesehen
Artikelfragen 2
Artikelfragen 2
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr
Menü schließen

Frage Stellen

Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.
Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Fabian P*** , Datum: 26.10.2023

Hallo welchen Watt ausgang hat dieses Gerät?

Antwort des Shopbetreibers

Die maximale Wattleistung ergibt sich aus Ausgangsspannung (V) * maximale Ausgangssleistung (A).

Zum Beispiel:.

  • 5V Ausgang * 3A = Maximal 15W
  • 12V Ausgang * 3A = Maximal 36W
  • 40V Ausgang * 3A = Maximal 120W

Frage von Uwe N*** , Datum: 12.05.2022

Hallo, haben Sie eine Technische Zeichnung vom DC DC step down 4-50v? Wichtig wäre das Bohrbild. Vielen Dank

Antwort des Shopbetreibers

Danke für Ihre Anfrage! Wir haben nun eine Zeichnung des Moduls als Artikelbild hinterlegt.

Frage stellen
