Spannungswandler High-Power Step-Up Modul 150W 12V-35V 6A

Menge Stückpreis
bis 4 3,49 €
ab 5 3,25 €
ab 20 3,15 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10113
150W High-Power StepUp-Modul DC-DC Dieses starke 150W High-Power StepUp-Modul wurde... mehr

150W High-Power StepUp-Modul DC-DC

Dieses starke 150W High-Power StepUp-Modul wurde entwickelt um Gleichspannungen (DC) zu erhöhen. Mit dem maximalen Ausgangsstrom von 6A eignet es sich für sehr viele Geräte und Anwendungen.

Sie können eine Gleichspannung auch mit einem linearen Spannungsregler umwandeln, jedoch mit einer sehr hohen Verlustleistung die in Wärme umgesetzt wird. Mit diesem StepUp-Modul geht aber deutlich einfacher und mit einem Wirkungsgrad von 94%.

Der Wandler kann bei einer Eingangsspannung von 10-32V diese auf eine einstellbare Ausgangsspannung von 12-35V bringen (mind. 2V höher als die Eingangsspannung).

Bitte beachten Sie dass die Spannung nach oben, jedoch nicht nach unten reguliert werden kann und dass die Regler nicht gegen Kurzschluss oder Verpolung gesichert sind. Ein Fehlerhaftes anschließen führt unweigerlich zur Zerstörung des Moduls.

Details

  • Eingangsspannung: 10-32V
  • Ausgangsspannung: 12-35V (einstellbar)
  • Ausgangsstrom: 6A (MAX)
  • Eingangsstrom: 10A (MAX)
  • Passive Kühlung bis 100W
  • Aktive Kühlung bis 150W empfohlen
  • Maximale Betriebstemperatur: 85°C (ab 40°C Kühlung erhöhen, oder Leistung reduzieren)
  • Stromaufnahme ohne Last: 25mA
  • Spannungsregulierung: 0,5%
  • Lastregulierung: 0,5%
  • Reaktionszeit: 200uS +-5%
  • Effizienz: 94% (Referenz 19V 2,5A - Output 16V)
  • Kein Schutz gegen Kurzschlüsse
  • Kein Schutz gegen Verpolung
  • Abmessungen: 65x23x56,3 mm

Lieferumfang

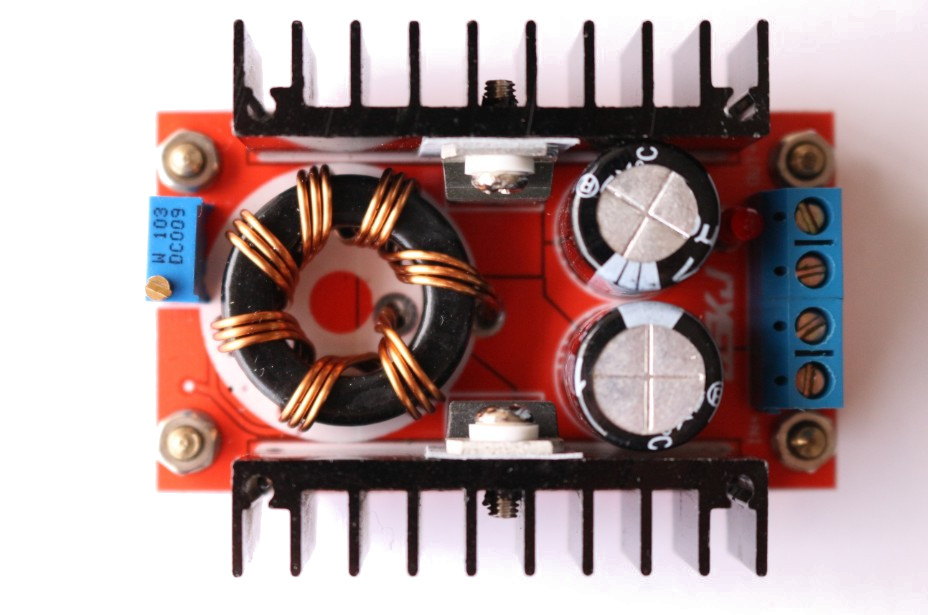

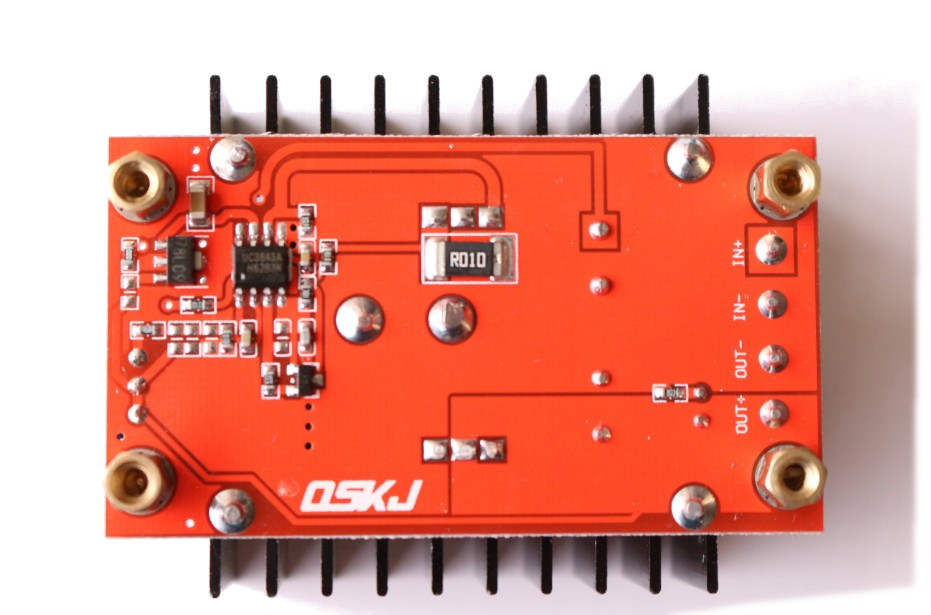

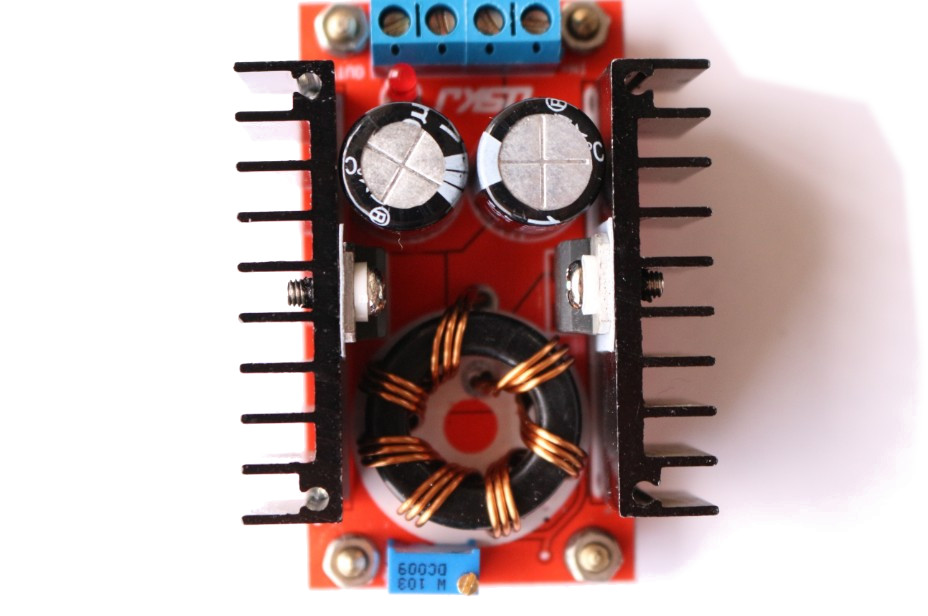

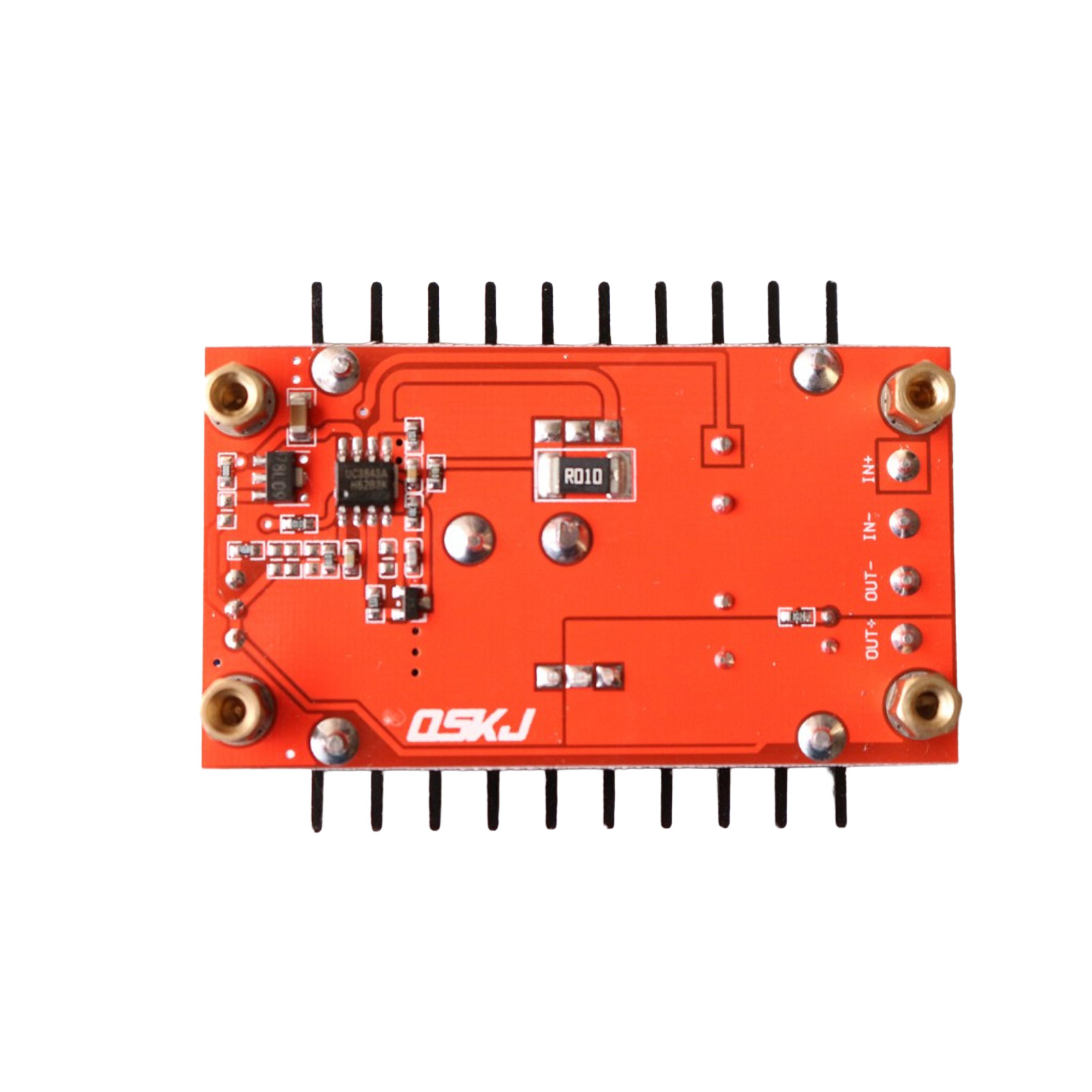

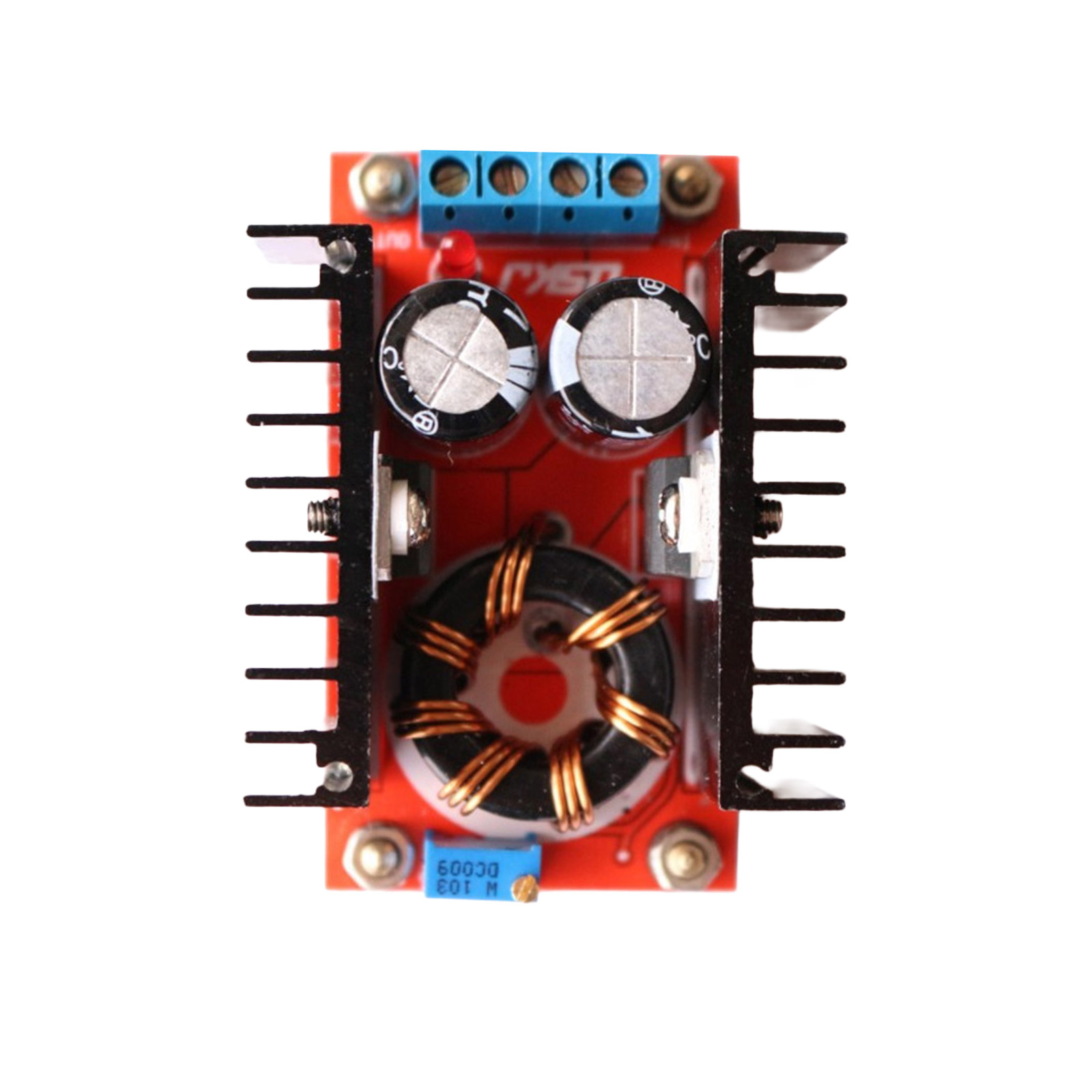

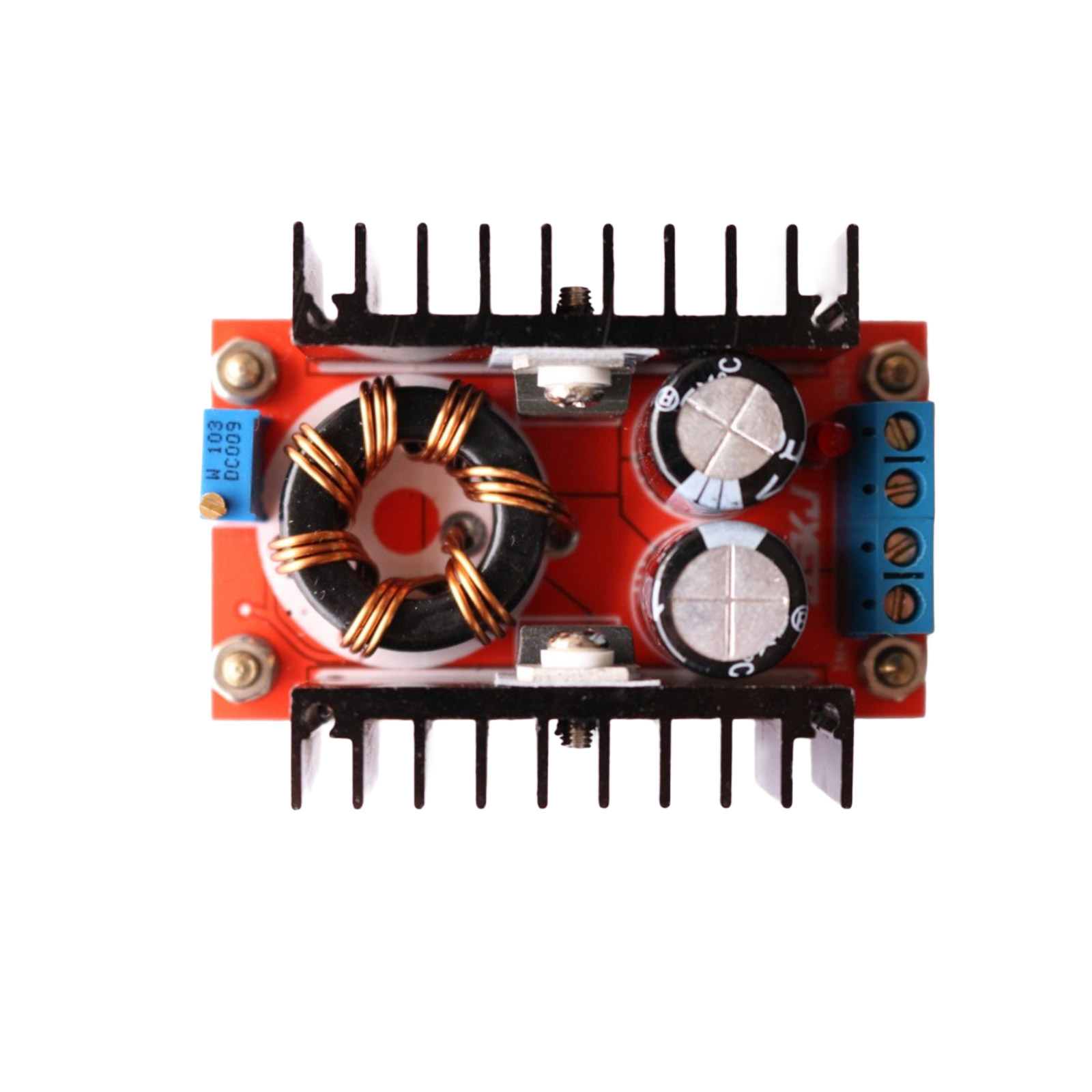

  • 1 x fertig aufgebautes Modul wie abgebildet
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Spannungswandler High-Power Step-Up Modul 150W 12V-35V 6A"
13.02.2024

Funktioniert, aber kleine Änderung bei Betrieb an Autobatterie überlegenswert

Die Sendung von roboter-Bausatz mit dem Step Up Converter kam schnell an, Danke, toller Service, die Qualität aller gesendeter Komponenten sieht gut aus..
Die Step Up Baugruppe wird verwendet um aus einem Auto Akku einen Laptop zu betreiben.
Die Baugruppe arbeitet mit über 10,5V Eingangsspannung sicher. Durch den Übergangswiderstand von Zuleitungen kann es allerdings knapp werden. Ursache ist ein 78L10 Festspannungsregler. Dieser kann für diesen Betriebsfall problemlos ausgelötet und durch einen 0 Ohm SMD Widerstand ersetzt werden (1 und 3 brücken). Dann startet die Schaltung statt bei ca 10,5V schon bei 8,5V Eingangsspannung. Kennlinien wurden mit einem automatischen Testplatz überprüft. Der ermittelte Wirkungssgrad lag bei ca 87% (1,5A Ausgangsstrom). Auch das ist ok. Der Original Power Adapter des Laptops liefert 19V. Stellt man die Spannung des Step Up Converter so hoch ein, fliesst ein hoher Eingangsstrom, der die Auto Batterie unnötig belastet. Der Converter fiept dann deutlich hörbar. Es wurde ermittelt, dass der zu speisende Laptop nur 13V benötigt um den Akku-Stand in typischer Betriebsart zu halten (z.B. Video auf Youtube ansehen). Der Akku wird dann natürlich nicht geladen. Die Stromaufnahme des Step Up Converters sinkt aber erheblich, z.B. auf nur 1,5 ..2A.
Fazit: Empfehlenswert !

18.01.2024

Top Teil, Danke

Gekauft um aus 12V einen Fernseher mit 19V zu betreiben.
32 Zoll Led ~50W, Wandler wird jetzt nach 5Stunden nur lauwarm.
Hatte gleich ein paar mehr gekauft, mal sehen was geht. ;-)

14.04.2023

Super Artikel, trifft alle meine Erwartungen

18.03.2023

getestet - sehr gut!

Empfehlenswert!

18.02.2023

Seht guter Artikel

04.12.2022

Super Preis Leistungsverhältnis

Alles bestens, hier werde ich wieder kaufen

16.11.2022

Alles bestens

Funktioniert wie es soll !!

30.10.2022

Funktioniert sehr gut!

Gerne wieder!

24.10.2022

Tolle Vearbeitung, gute Funktion bis ca. 1,2V über EG-Spg. stabiler Ausgang!

Werde ich künfig zum Standard machen wenn ich am Auto (Basiis 12V DC) eine höhere Spannung benötige.

21.07.2021

schneller geht's nicht

Top Gerät, Lieferung erfolgte von heute auf morgen. Wer braucht da noch a..zon?! :-)

29.06.2020

Tolle Gerät

Das Gerät kam schnell an und macht alles was es soll. Läuft prima und ist sehr genau einzustellen.

07.08.2019

Alles bestens

Gerne wieder, alles bestems

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

BUNDLE
BUNDLE
MP3 Audiomodul MP3 Audiomodul
ab 1,75 €
-10%
10x Einbaubuchse DC Stecker 5.5x2.1mm 10x Einbaubuchse DC Stecker 5.5x2.1mm
Inhalt 10 Stück (0,24 € / 1 Stück)
ab 2,42 € 2,69 €
10x 40 Pin 2.54 mm Buchsenleiste einreihig 10x 40 Pin 2.54 mm Buchsenleiste einreihig
Inhalt 10 Stück (0,12 € / 1 Stück)
ab 1,15 €
Spannungswandler LM2596S DC-DC Step-Down Regler 5x Spannungswandler LM2596S DC-DC Step-Down Regler
Inhalt 5 Stück (0,87 € / 1 Stück)
ab 4,35 €
BUNDLE
MP3 Audiomodul MP3 Audiomodul
ab 1,75 €
Zuletzt angesehen
Artikelfragen 1
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von S*** , Datum: 29.09.2024

Guten Tag! - wie sind die " Eingangsstrom: 10A (MAX " zu verstehen? ist somit das anschließen an eine 12V bei 20Ah Batterie nicht möglich?

Antwort des Shopbetreibers

Hallo,

Sie können das Modul problemlos mit der Batterie betreiben. Der Eingangsstrom von max. 10A bezieht sich auf den maximalen Strom, den der Spannungswandler vom Eingang aufnehmen kann. Das bedeutet, dass der Spannungswandler unter Last nicht mehr als 10 Ampere vom Eingang zieht.
