| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
4,20 €
5,25 €
(20% gespart)
|
| Bis 19 |
3,99 €
-5,00 %
|
| Ab 20 |
3,83 €
-8,81 %
|
Sofort verfügbar, Lieferzeit: 1-3 Tage

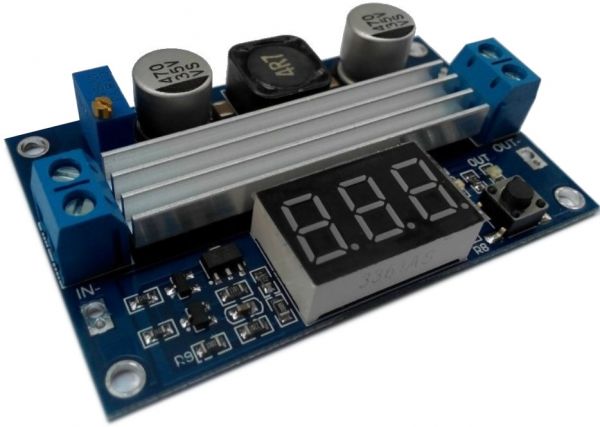

100W High-Power Step-Up-Modul
Dieses 100W starke High-Power StepUp-Modul wurde entwickelt um niedrige Eingangsspannungen nach oben zu regulieren. Mit dem maximalen Ausgangsstrom von 6A eignet es sich für die meisten Anwendungen. Dank des integrierten Voltmeters benötigen Sie zum Einstellen der Spannung kein Multimeter.
Der Regler kann bei einer Eingangsspannung von 3-35V diese auf eine einstellbare Ausgangsspannung von 3,5-35V bringen. Bitte beachten Sie dass die Spannung nach oben, jedoch nicht nach unten reguliert werden kann und dass die Regler nicht gegen Kurzschluss oder Verpolung gesichert sind. Ein Fehlerhaftes anschließen führt unweigerlich zur Zerstörung des Moduls.Die maximale Leistung wird nur erreicht, wenn die Eingangsspannung mehr als 20V beträgt und das Gerät bei ausreichender Kühlung verwendet wird.
Zur Anzeige der derzeitigen Spannung befindet sich auf dem Modul eine 3-stellige 7 Segment Anzeige. Mit kurzem Drücken des Knopfes können Sie zwischen Eingangs- und Ausgangsspannung umstellen. Durch langes Drücken können Sie die angezeigte Spannung +-2.0V genau kalibrieren. Einfacher Klick erhöht den Wert und Doppelklick verringert den Wert.
Hinweis: Im Auslieferungszustand ist eine niedrige Spannung voreingestellt. Das Poti im Uhrzeigersinn drehen, bis die Spannung sich erhöht.
Details
- Modell: Boost-Konverter und Voltmeter
- Eingangsspannung: DC 3~35V
- Eingangsstrom: 9A (Max.)
- Ausgangsspannung: 3.5V~35V ( Adjustable,Booster, output voltage>= input voltage)
- Ausgangsstrom: 6A (Max.)
- Ausgangsleistung: 65W, 100W( input and output voltage >20V)
- Output Ripple: 40mV (TYP)
- Dispayfarbe: Rot
- Voltage Meter Error: ± 0.1V
- Messreichweite:4~40V (stellen Sie für genaue Messungen sicher, dass die Eingangsspannung mind. 4 V beträgt!)
- Umwandlungseffizienz: 96% (Max.)
- Kein Schutz vor Verpolung ( Achten Sie auf den Anschluss von Positiv und Negativ)
- Key Switch zum wechseln zwischen Input und Output
- Grüne Leuchte: Messen der Ausgangsspannung
- Rote Leuchte: Messen der Eingangsspannung
- Zum Ausschalten des Voltmeters den Taster doppelklicken
- Abmessungen: Länge: 67,5 mm, Breite: 41,5 mm, Tiefe: ca. 12,5 mm
Lieferumfang
- 1 x fertig aufgebautes Modul wie abgebildet
Downloads
| Anschluss: | Schraubklemmen |
|---|---|
| Ausgangsspannung: | 3,5V - 35V |
| Ausgangsstrom: | 6A |
| Besonderheiten: | Voltmeter |
| Eingangsspannung: | 3V - 35V |
| Einstellbarkeit: | Einstellbar |
| Leistung: | 100W |
| Maximale Betriebstemperatur: | 85°C |
| Minimale Betriebstemperatur: | -40°C |
| Montageart: | Schraubmontage |
| Produktart: | Spannungswandler |
| Reglertyp: | Step-Up (Boost-Regler) |
| Schutzfunktionen: | Keine |
