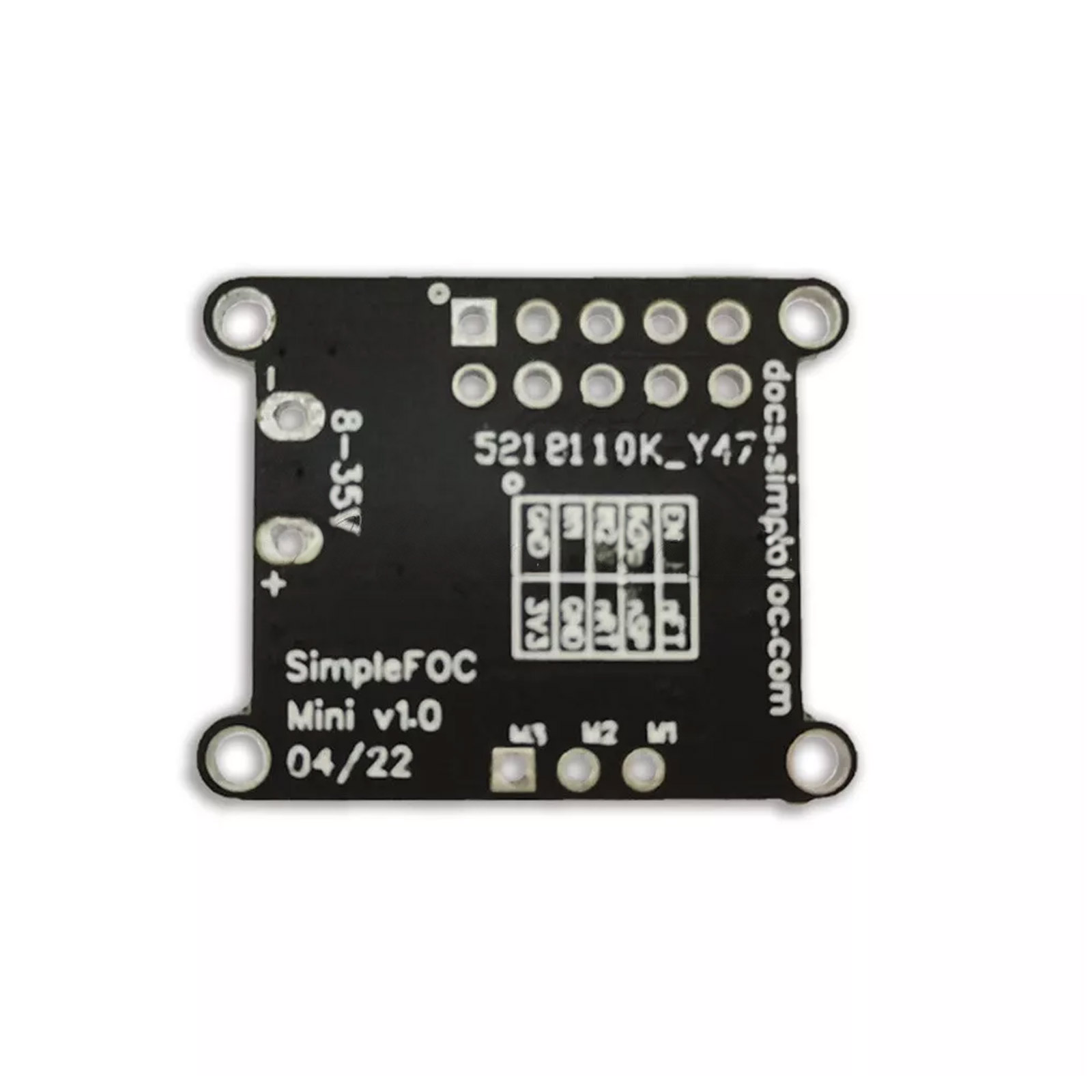

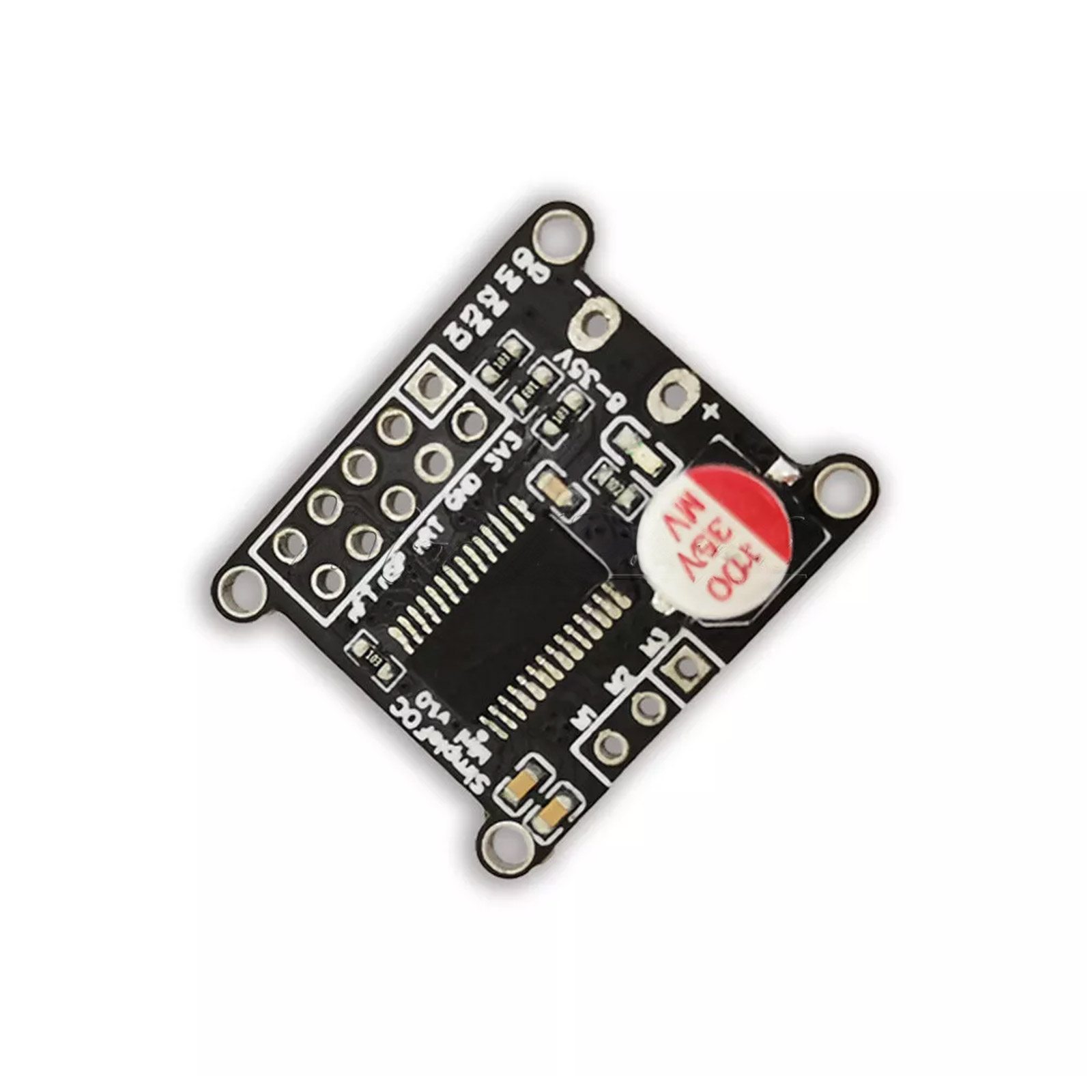

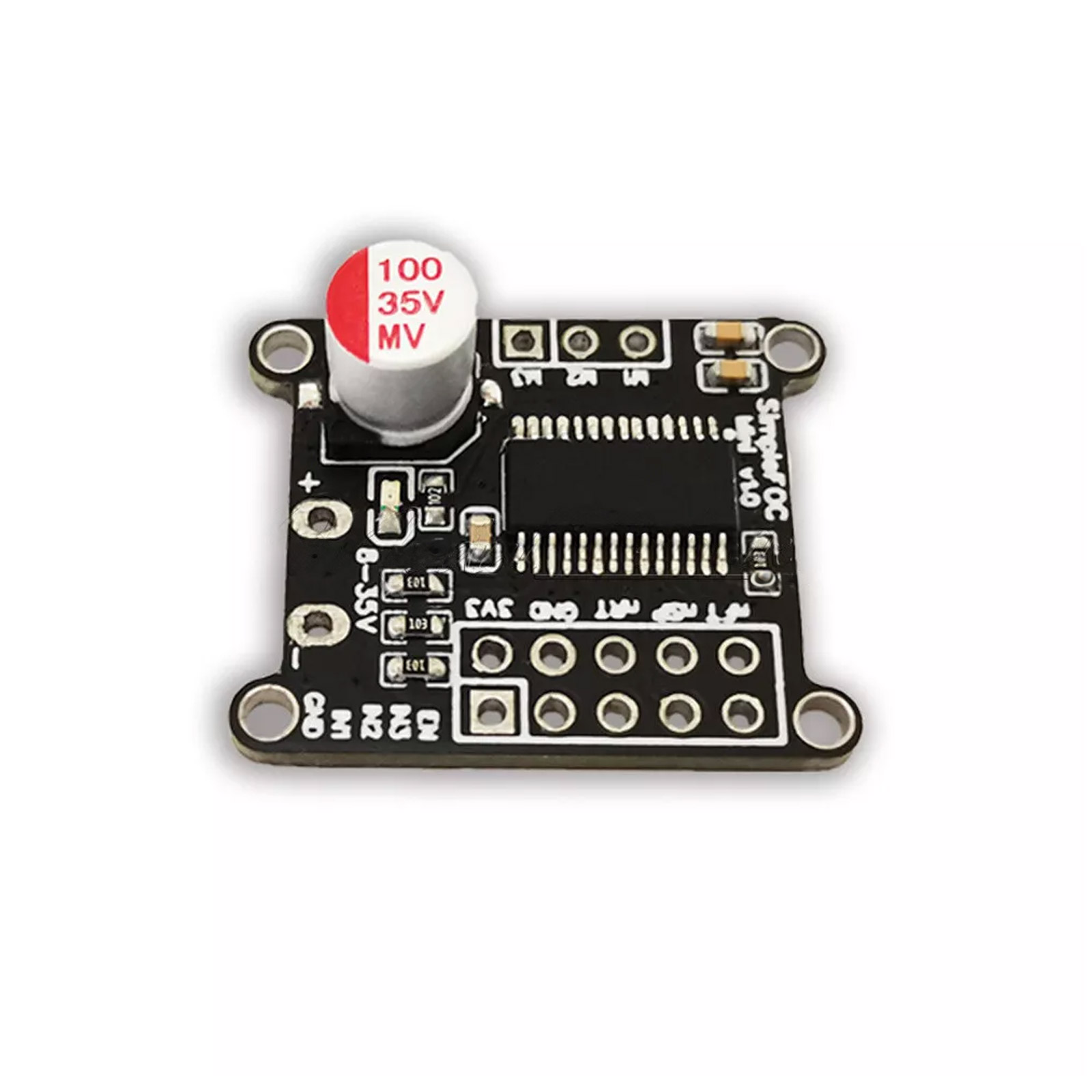

SimpleFOC Mini – Kompakter DC-Bürstenloser Motor-Treiber mit FOC-Steuerung
Der SimpleFOC Mini ist ein leistungsstarkes und kompaktes Treiberboard für bürstenlose Gleichstrommotoren (BLDC). Er basiert auf dem DRV8313-Chip und bietet drei unabhängig steuerbare Halb-H-Brücken-Treiber für eine präzise und effiziente Motorsteuerung.
Dank der Unterstützung von SPWM- und SVPWM-Steueralgorithmen ermöglicht der SimpleFOC Mini eine präzise Steuerung von bürstenlosen Motoren – ideal für Robotik, Modellbau, Drohnen, Gimbals und viele andere Anwendungen. Im Gegensatz zu herkömmlichen 6-Schritt-Kommutationssteuerungen sorgt die feldorientierte Steuerung (FOC) für eine deutlich höhere Laufruhe, Effizienz und Dynamik.
Einfache Integration mit Arduino SimpleFOC
Der SimpleFOC Mini ist vollständig kompatibel mit der Arduino SimpleFOC-Bibliothek, sodass die Inbetriebnahme schnell und unkompliziert erfolgt. Durch einfaches Anschließen des Steuerungssignals und der UVW-Dreiphasenleitung kann der Motor sofort gedreht und gesteuert werden.
Einfache Nutzung mit Arduino
Die Steuerung des SimpleFOC Mini erfolgt über ein Arduino UNO oder ein anderes Mikrocontroller-Board. Nach Installation der SimpleFOC-Bibliothek in der Arduino-IDE kann mit wenigen Codezeilen eine präzise Motorsteuerung realisiert werden. Ein einfacher Testcode sorgt für eine schnelle und problemlose Inbetriebnahme.
Details
- Eingangsspannung: 8–30 V
- Maximaler Ausgangsstrom pro Kanal: 2,5 A
- Integrierter 3,3V LDO-Ausgang (max. 10 mA)
- Eingangssignale kompatibel mit 3,3V und 5V
- Unterstützt SPWM- und SVPWM-Steueralgorithmen
- Leistungsstarke Open-Source-Bibliothek für einfache Programmierung
- Kompakte Abmessungen: 25,8 mm × 21 mm

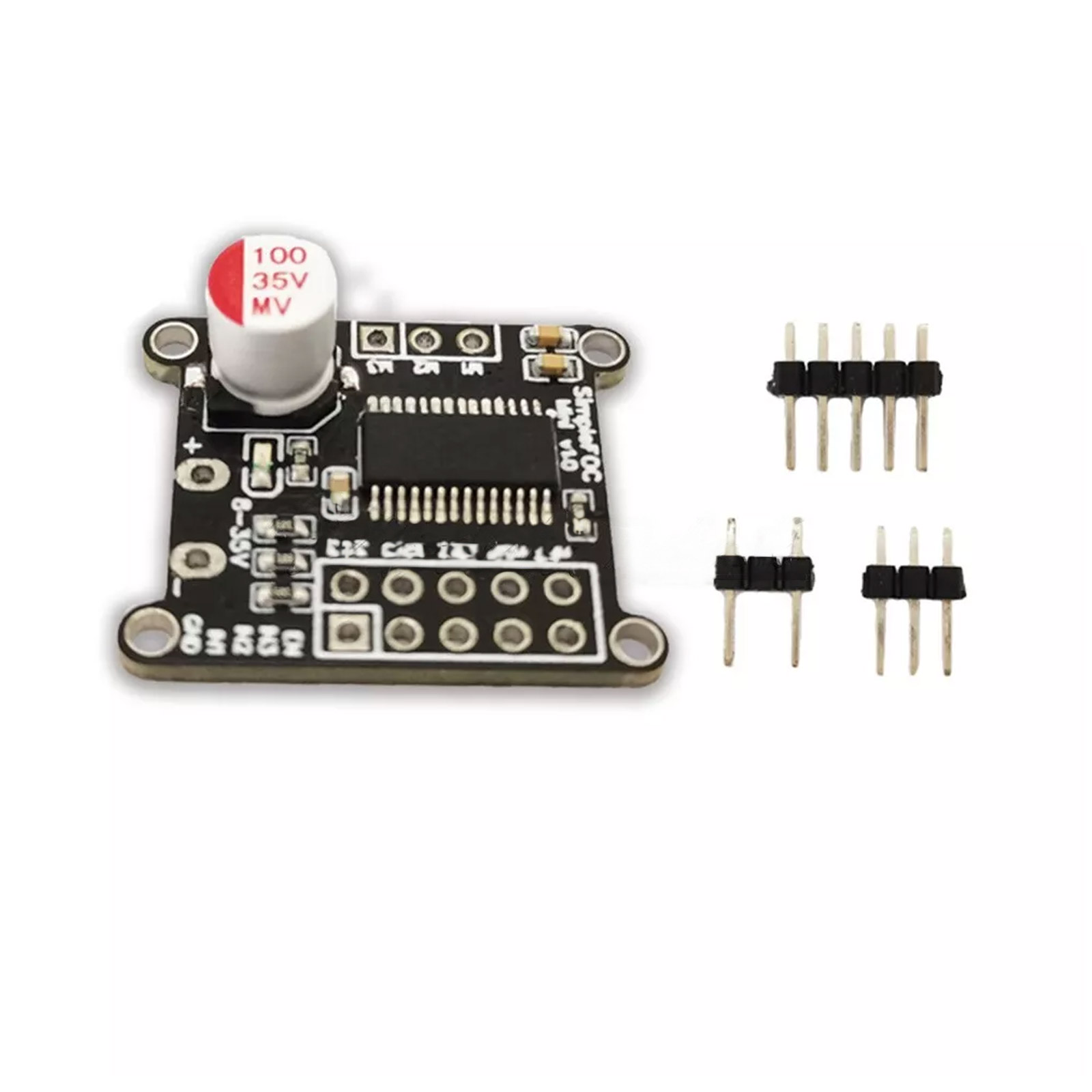

Lieferumfang
- 1× SimpleFOC Mini Treiberboard für bürstenlose Motoren
- 1× 5-Pin-Doppelreihe-Steckleiste
- 1× 3-Pin-Einzelstecker
- 1× 2-Pin-Einzelstecker
