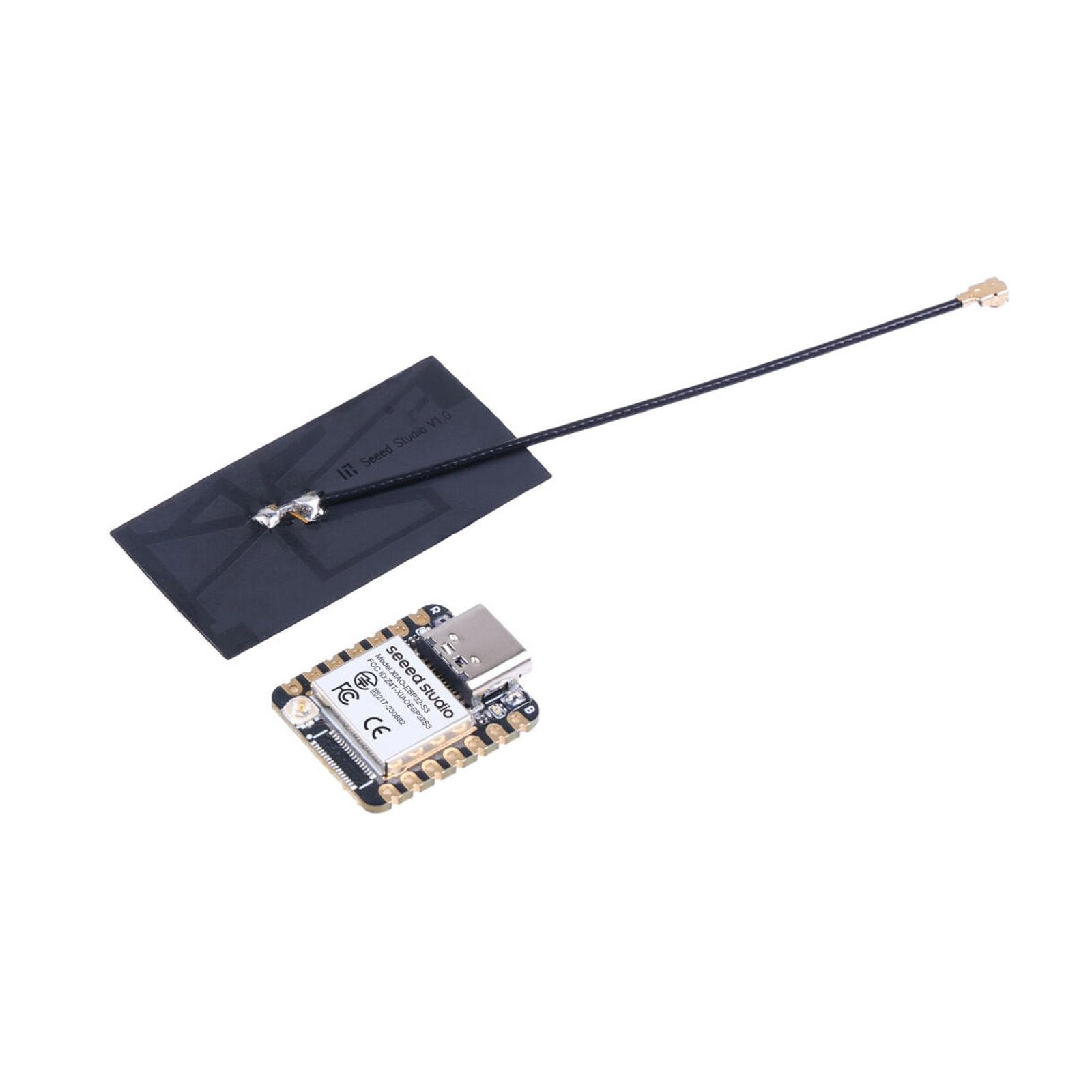

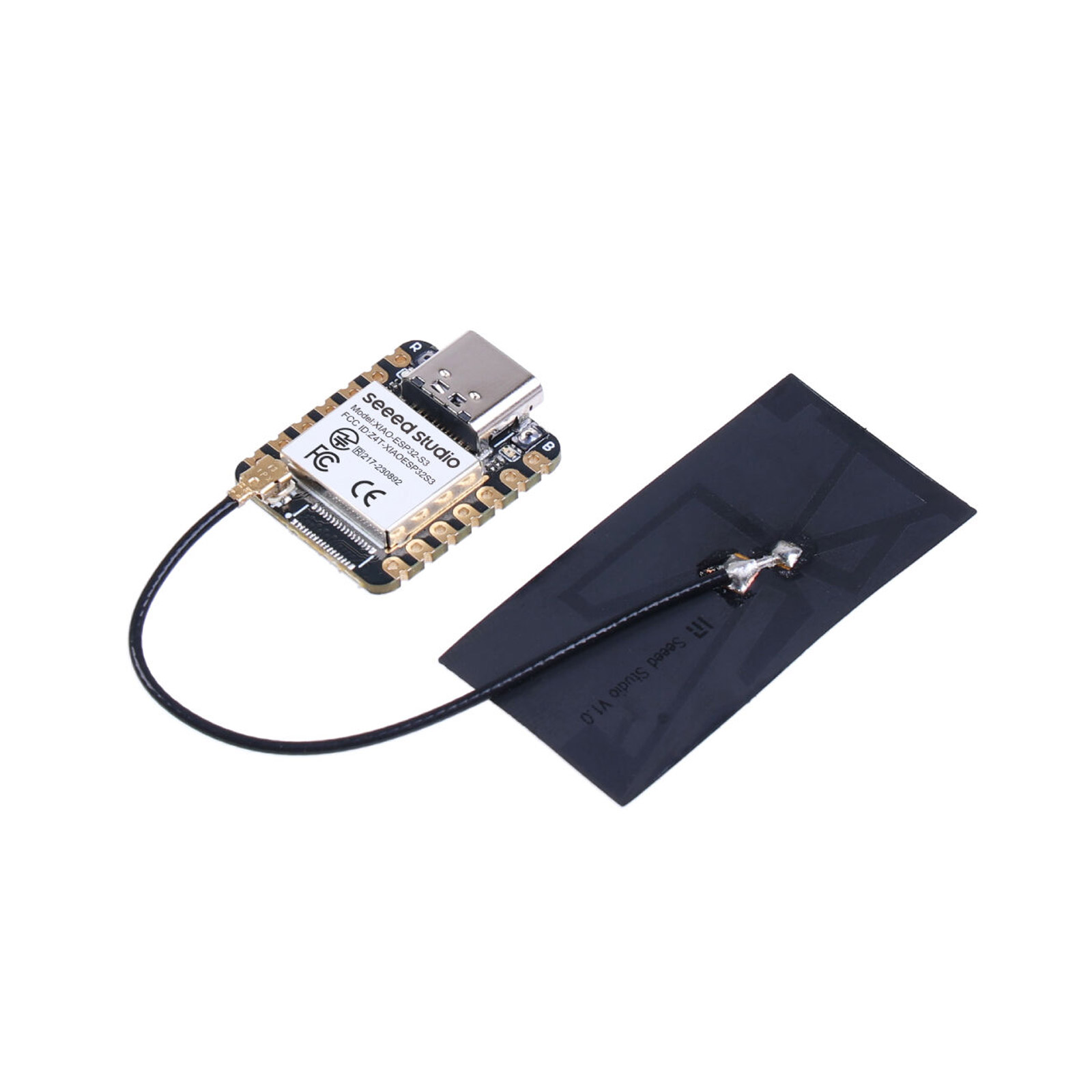

Seeed Studio XIAO ESP32S3 Entwicklungsboard

Das Seeed Studio XIAO ESP32S3 ist ein kompaktes Entwicklungsboard, das den leistungsstarken ESP32-S3 Dual-Core-Prozessor mit integriertem WLAN und Bluetooth 5.0 kombiniert. Mit seinem kompakten XIAO-Format eignet es sich für platzbeschränkte IoT-Projekte, Edge-AI-Anwendungen und batteriebetriebene Geräte. Das Board bietet ein Kamera-Interface für Bildverarbeitung sowie native USB-Unterstützung über USB-C.

Funktionsweise und Architektur

Der ESP32-S3 verfügt über zwei Xtensa LX7 Prozessorkerne mit bis zu 240 MHz Taktfrequenz. Während ein Kern WLAN- oder Bluetooth-Kommunikation verarbeitet, kann der zweite Kern parallel Sensordaten auswerten oder Rechenoperationen für Machine-Learning-Modelle ausführen. Das integrierte WLAN 802.11 b/g/n (2,4 GHz) ermöglicht direkte Anbindung an Netzwerke, Bluetooth 5.0 LE unterstützt energiesparende Verbindungen zu Peripheriegeräten. Das Kamera-Interface (DVP 8-bit) erlaubt den Anschluss von Kameramodulen für Bilderfassung – in Kombination mit AI-Beschleunigung können Sie einfache Bilderkennungsaufgaben direkt auf dem Board ausführen.

Anwendungsgebiete

• IoT-Geräte: Smarte Sensoren mit WLAN-Anbindung für Temperatur, Luftfeuchtigkeit oder Luftqualität, Datenübertragung an Cloud-Plattformen oder lokale Server
• Edge-AI und Computer Vision: Bildverarbeitung mit angeschlossenem Kameramodul für Objekterkennung, Gesichtserkennung oder QR-Code-Scanner – lokal ohne externe Server
• Wearables und mobile Geräte: Kompakte Bauform ermöglicht Integration in Fitness-Tracker, Smartwatches oder tragbare Messgeräte mit Bluetooth-Datenübertragung
• Heimautomatisierung: Steuerung von LED-Beleuchtung, Relais oder Servos über WLAN mit gleichzeitiger Sprachsteuerung via Bluetooth-Mikrofon
• Prototyping mit XIAO-Erweiterungen: Kompatibel mit Seeed Studio Grove-System und XIAO-Expansion-Boards für schnelle Funktionserweiterung

Technische Merkmale

Das Board bietet GPIO-Pins für digitale und analoge Signale, SPI, I2C und UART-Schnittstellen für Sensoren und Peripherie. Die native USB-Funktionalität des ESP32-S3 erlaubt Programmierung über Arduino IDE, ESP-IDF oder MicroPython direkt über USB-C – ohne separate UART-Bridge. Ein Low-Power-Modus reduziert den Stromverbrauch für batteriebetriebene Anwendungen. Die Abmessungen von 21×17,5 mm machen das Board zur platzsparenden Alternative zu größeren ESP32-Entwicklungsboards.

Technische Daten

• Mikrocontroller: ESP32-S3 Dual-Core Xtensa LX7
• Taktfrequenz: bis 240 MHz
• WLAN: 802.11 b/g/n (2,4 GHz)
• Bluetooth: 5.0 LE
• Kamera-Interface: DVP 8-bit
• USB: USB-C mit nativer USB-Unterstützung
• GPIO: mehrere digitale/analoge Pins
• Schnittstellen: SPI, I2C, UART
• Abmessungen: 21×17,5 mm
• Programmierung: Arduino IDE, ESP-IDF, MicroPython

Lieferumfang

• 1x Seeed Studio XIAO ESP32S3 Entwicklungsboard
