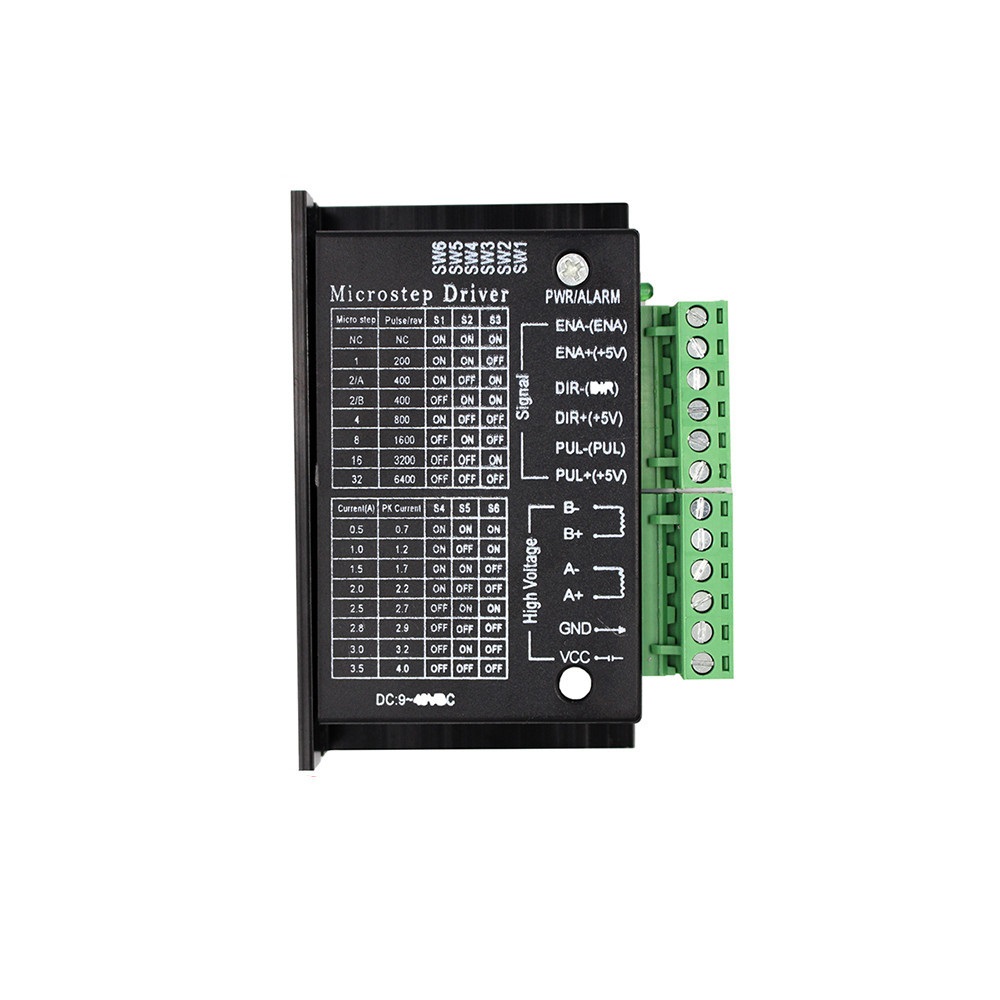

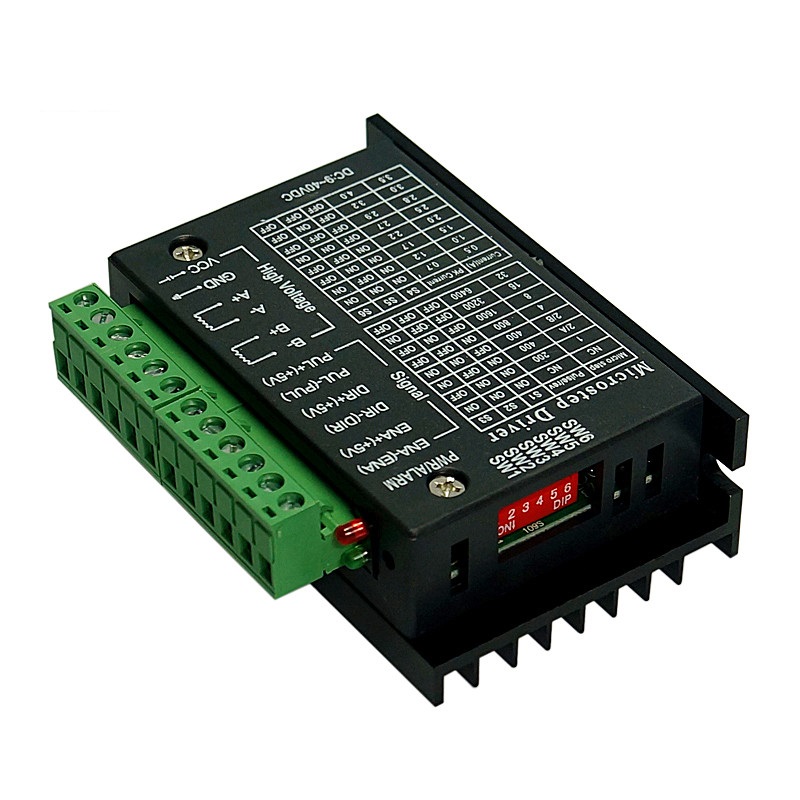

Schrittmotortreiber TB6600 4A 9-42V

Menge Stückpreis
bis 4 11,95 €
ab 5 11,65 €
ab 20 11,15 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS13052
Beschreibung: Der TB6600 ist ein professioneller Schrittmotortreiber für einen zwei-phasen... mehr
Produktinformationen "Schrittmotortreiber TB6600 4A 9-42V"

Beschreibung:

Der TB6600 ist ein professioneller Schrittmotortreiber für einen zwei-phasen Schrittmotor. Der Schrittmotortreiber ist kompatibel mit Arduino und anderen Microcontrollern mit 5V-Logik. Durch die weite Eingangsspannung von 9V-42V und dem maximalen Motorstrom von 4A können verschiedenste Schrittmotoren angesteuert werden. Für Schrittmotoren wie den Nema 17 und Nema 23 eignet sich dieser Treiber bestens.

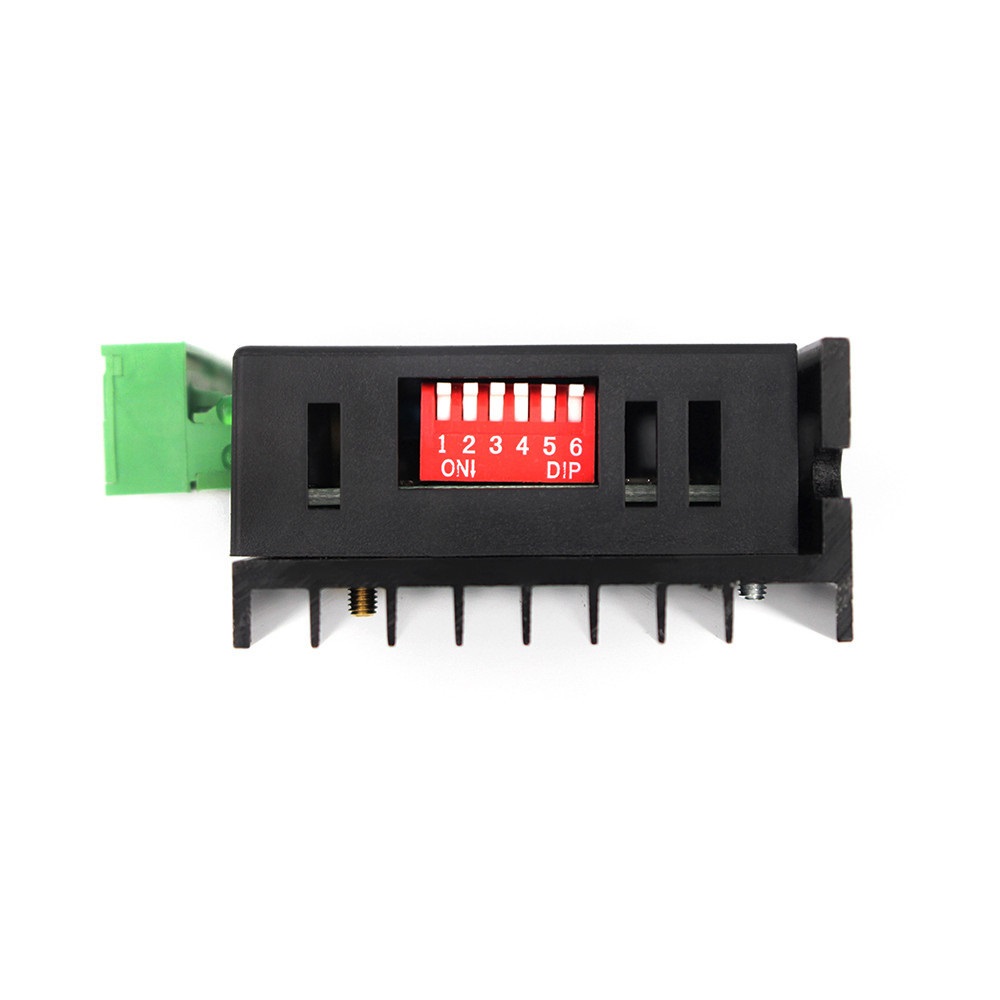

Der TB6600 Schrittmotortreiber unterstützt Geschwindigskeits- und Richtungssteuerung. Die Mikroschritte sind über 6 DIP-Schalter einstellbar. Alle Signalschnittstellen besitzen eine Isolation durch highspeed Oktokoppler für eine besonders stabile Verbindung mit hoher Störfestigkeit.

Typische Einsatzbereiche für den Schrittmotortreiber sind CNC-Eigenbaufräsen, Roboter und andere Industrie-Anwendungen.

Details:

  • Support 8 kinds of current control
  • Support 7 kinds of micro steps adjustable
  • The interface adopts high-speed optocoupler isolation
  • Automatic semi-flow to reduce heat
  • Large area heat sink
  • Anti-high-frequency interference ability
  • Input anti-reverse protection
  • Overheat, over current and short circuit protection
  • Input Current: 0-5A
  • Output Current: 0.5-4.0A
  • Power (MAX): 160W
  • Micro Step: 1, 2/A, 2/B, 4, 8, 16, 32
  • Dimension: 96x56x33 mm
  • Weight: 0.2 kg

Lieferumfang:

  • 1x TB6600 Schrittmotortreiber



Modellkompatibilität: Universal
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Schrittmotortreiber TB6600 4A 9-42V"
Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.
Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für Schrittmotortreiber TB6600 4A 9-42V
TB6600 User Guide
PDF
Arduino Tutorial
Link
Nicht verfügbar
Verfügbar
Verfügbar
BUNDLE
UNO R3 Mega328P CH340G UNO R3 Mega328P CH340G
ab 4,75 € 9,15 €
Verfügbar
10 x Kugellager 608.ZZ 8*22*7 mm 10 x Kugellager 608.ZZ 8*22*7 mm
Inhalt 10 Stück (0,42 € / 1 Stück)
ab 4,17 €
Nicht verfügbar
Verfügbar
Verfügbar
Verfügbar
BUNDLE
Verfügbar
BUNDLE
Verfügbar
10 Meter GT2 Zahnriemen offen 6mm 10 Meter GT2 Zahnriemen offen 6mm
Inhalt 10 Laufende(r) Meter (2,30 € / 1 Laufende(r) Meter)
22,95 €
Verfügbar
10 x LM8UU Linearlager 10 x LM8UU Linearlager
Inhalt 10 Stück (0,69 € / 1 Stück)
ab 6,90 €
Verfügbar
Verfügbar
10 x Kugellager 624.ZZ 4*13*5 mm 10 x Kugellager 624.ZZ 4*13*5 mm
Inhalt 10 Stück (0,45 € / 1 Stück)
ab 4,48 €
Nicht verfügbar
Verfügbar
Nicht verfügbar
Verfügbar
Verfügbar
Nicht verfügbar
Nicht verfügbar
Nicht verfügbar
Mystery Box Arduino Mystery Box Arduino
29,95 € 50,00 €
Nicht verfügbar
Verfügbar
Zuletzt angesehen
Artikelfragen 1
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.
Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Jens Ulrich W*** , Datum: 20.12.2021

Guten Tag, ich plane eine einfache Anwendung mit einem 4-Phasen- Schrittmotor an einer Linearführung. Bei der Recherche zur Ansteuerung bin ich auf diesen Treiber gestoßen. Ich möchte den Schrittmotor durch Schließen eines Kontaktes betätigen und durch Öffnen des Kontaktes zum Stillstand bringen. Ist dies mit diesem Treiber möglich? Wie wird dies gemacht? Mit freundlichen Grüßen Jens Ulrich Werner

Antwort des Shopbetreibers

Am besten wäre die Ansteuerung vom Schrittmotortreiber über einen Arduino Microcontroller. An den Arduino können Sie Module wie Relais, Schalter oder Sensoren anschließen, um Ihr Projekt umzusetzen. Hier der Anschluss: https://arduino-projekte.info/schrittmotor-ansteuern-mit-arduino-tb6600/ Alternativ können Sie auch ein CNC-Mainboard wie das MKS DLC und einen Notausschalter verwenden.
