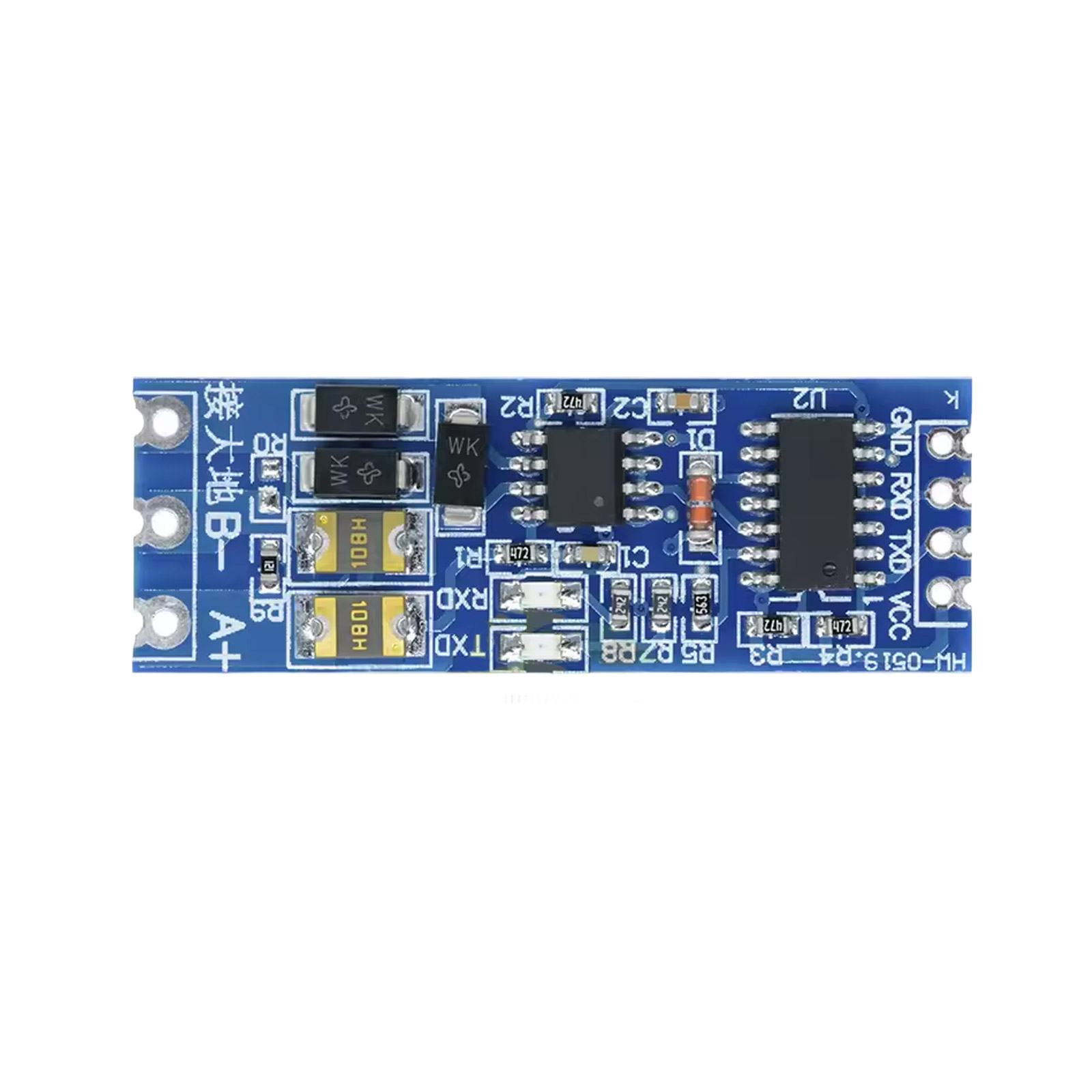

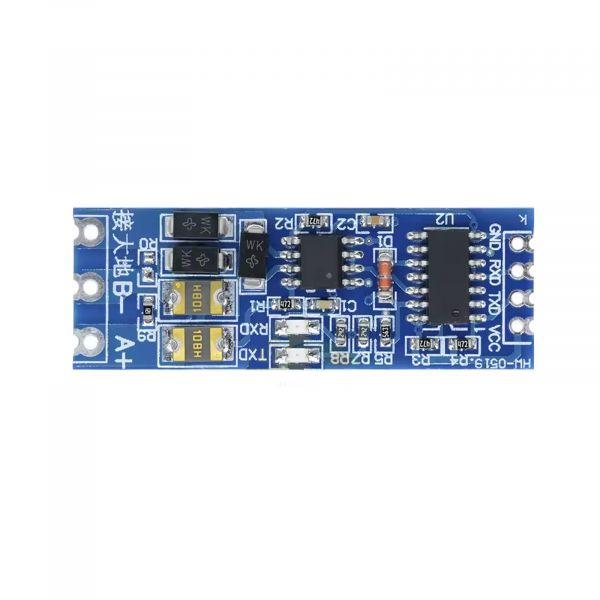

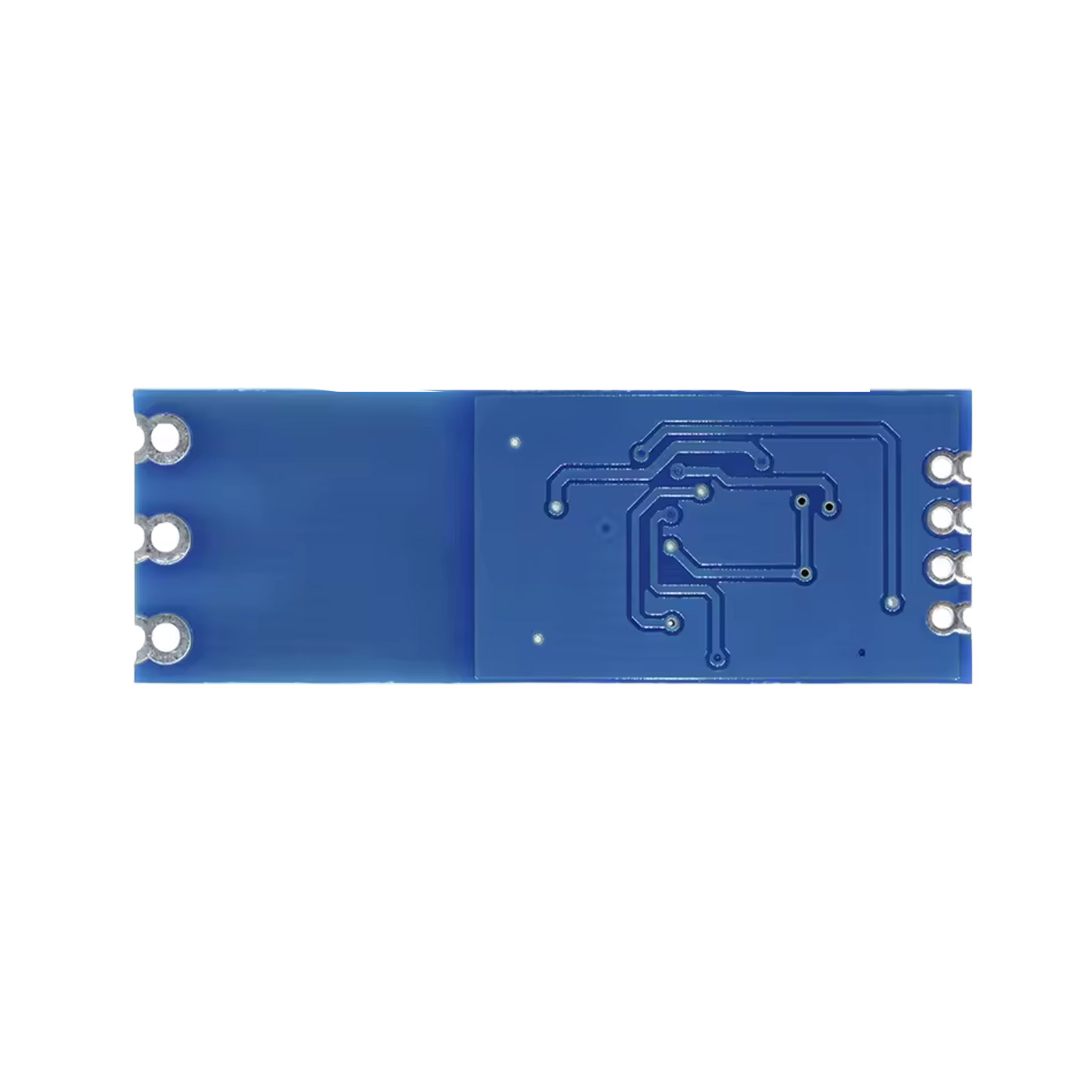

Dieses RS485-zu-TTL-Modul ermöglicht eine zuverlässige Signalumwandlung zwischen RS485- und UART/TTL-Schnittstellen. Dank der Kompatibilität mit 3.3V- und 5V-Systemen eignet es sich für eine Vielzahl von Anwendungen in Industrie, IoT, Automatisierungstechnik und Embedded-Systemen.
Das Modul ist für raue Einsatzbedingungen optimiert und verfügt über ein robustes, EMV-geschütztes Design mit großer Kupferfläche zur Interferenzunterdrückung. Es unterstützt lange Übertragungsstrecken von bis zu 1 km (bei empfohlenen 800 m für maximale Stabilität) und kann bis zu 128 Geräte in einem Bus-System ansprechen.
Durch die Standard-2.54 mm-Pinleiste ist es leicht in bestehende Systeme integrierbar. Zwei Status-LEDs (RXD/TXD) zeigen den Datenverkehr in Echtzeit an, während zuschaltbare Abschlusswiderstände für eine optimale Signalqualität sorgen.
Anschluss
VCC und GND mit Mikrocontroller oder Entwicklungsboard verbinden
TXD des Moduls mit RX des Controllers verbinden, RXD mit TX des Controllers
RS485-Leitungen A und B mit dem RS485-Bus verbinden (Polarität beachten)
Falls das Modul am Busende sitzt, den Abschlusswiderstand aktivieren
Bei langen Außenleitungen die GND/Erdungsklemme verbinden
Details
Versorgungsspannung: 3.3V oder 5V DC
Signalpegel: 3.3V oder 5V TTL-kompatibel
Schnittstellen: RS485 und UART (TTL)
Übertragungsdistanz: bis zu 1000 m (empfohlen ≤800 m)
