Dieser kompakte RF Breitbandverstärker (LNA) mit niedrigem Rauschpegel bietet eine starke Verstärkung von bis zu 32 dB im Frequenzbereich von 0.1 MHz bis 2000 MHz. Ideal für Empfangs-Frontends in SDRs, FM-Radios, Kurzwellenempfängern oder Fernbedienungssystemen, verbessert er deutlich die Signalqualität und erhöht die Reichweite.
Der Verstärker kann bei variabler Versorgungsspannung (6–12 V DC) auch als regelbarer Vorverstärker eingesetzt werden – z. B. zur automatischen Verstärkungsregelung (AGC) in Hochfrequenzanwendungen. Dank seines niedrigen Rauschfaktors und der hohen Linearität ist dieser LNA die perfekte Wahl für empfindliche Empfangsanwendungen im Amateur- und Profibereich.
Hinweise
- Optimale Verstärkungsstabilität bei Spannungen zwischen 8–12 V
- Bei 12 V Betriebsspannung wird die maximale Verstärkung von 32,5 dB erreicht
- Kondensatoranpassung möglich für Frequenzen < 100 kHz (z. B. 10 µF für 5 kHz)
Details
- Frequenzbereich: 0,1 MHz – 2000 MHz
- Verstärkung (Gain):
- 0.1 MHz: 32 dB
- 500 MHz: 31 dB
- 1000 MHz: 29 dB
- 1500 MHz: 25 dB
- 2000 MHz: 20 dB
- Max. Ausgangsleistung: +10 dBm (10 mW)
- Betriebsspannung: 6–12 V DC
- Systemimpedanz: 50 Ohm
- Stromaufnahme: Abhängig von Spannung (typisch < 60 mA)
- Maße: 25 × 52 mm
- Anschlussdurchmesser: 5 mm
- Kondensatorwerte (Eingang/Ausgang): Standard 0,1 μF – anpassbar für andere Frequenzbereiche
- Gain-Abhängigkeit: Verstärkung steigt mit Spannung (ideal für AGC-Anwendungen)
Lieferumfang

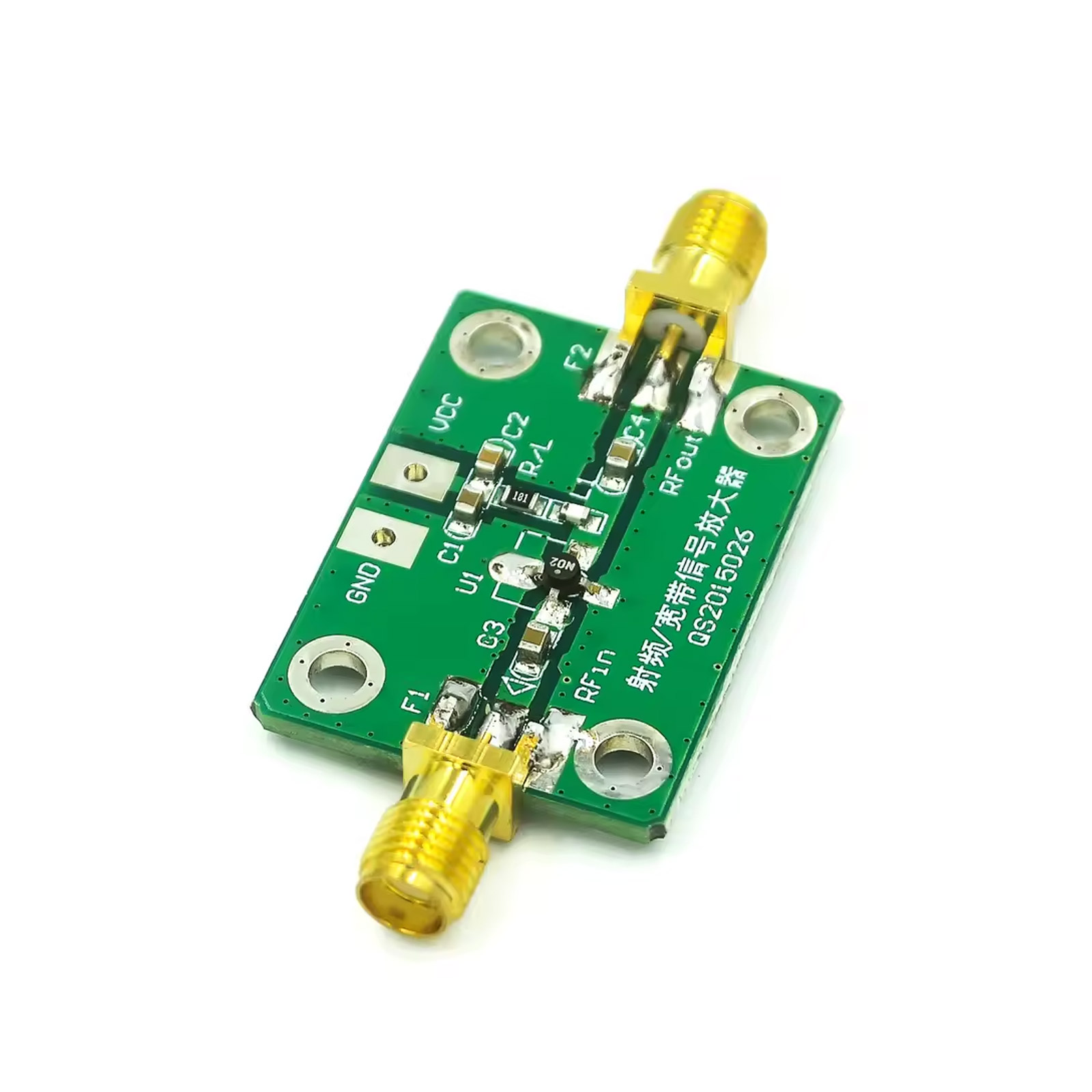

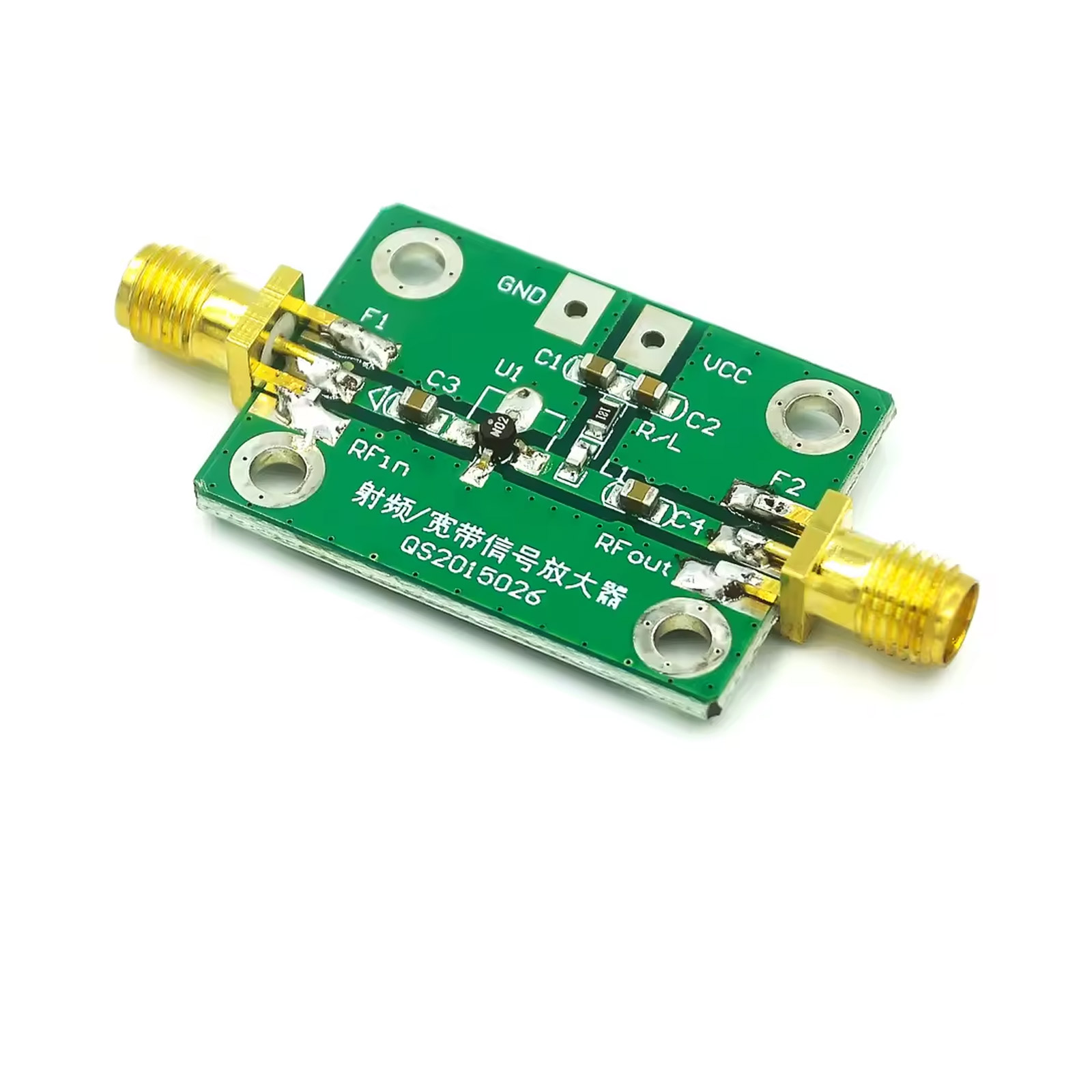

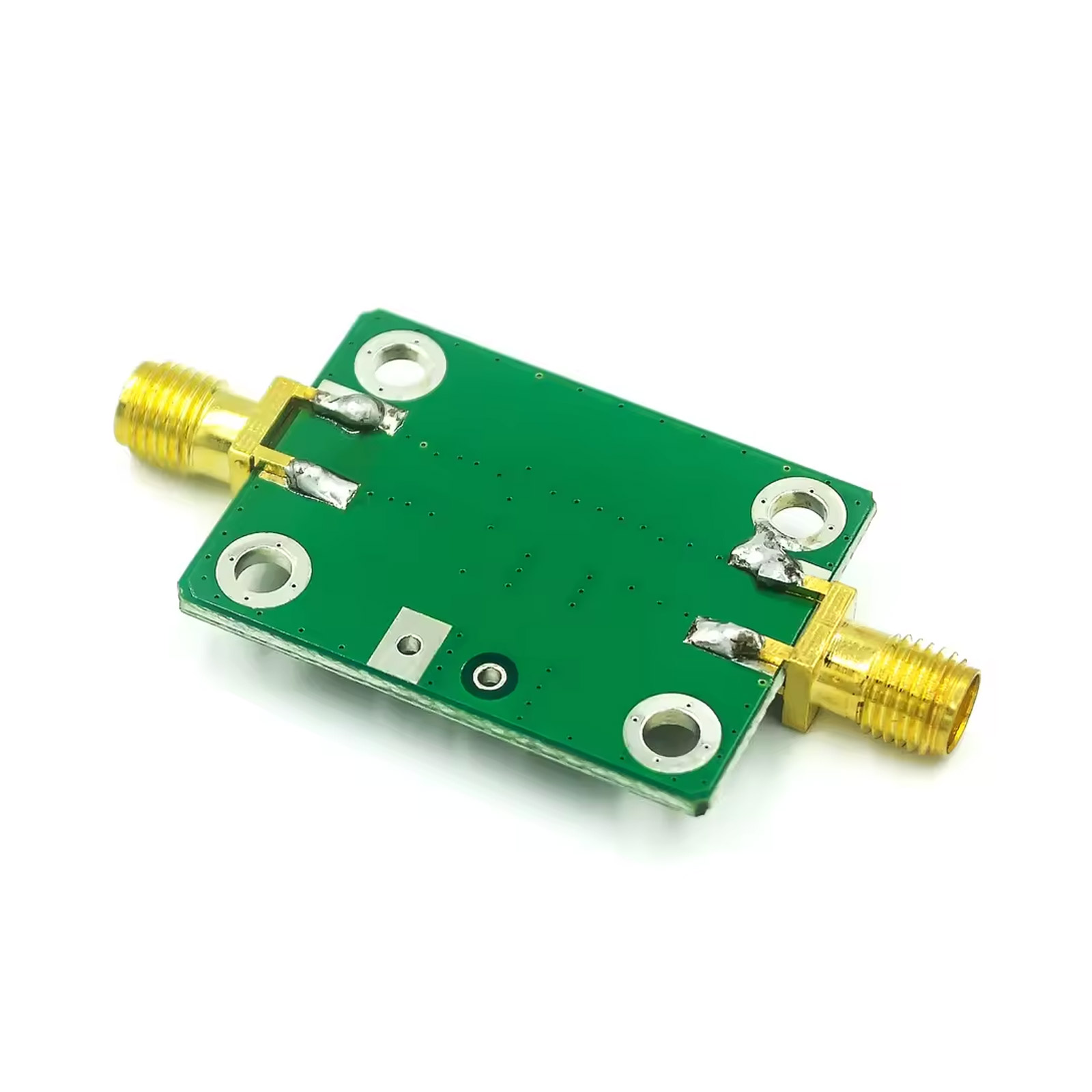

- 1x Modul wie abgebildet
