Ramps 1.4 Kit + 12864 LCD Controller + DRV8825 Schrittmotoren

Menge Stückpreis
bis 4 56,05 €
ab 5 49,19 €
ab 20 45,95 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10237
Ramps 1.4 Kit + 12864 LCD Controller + 5 DRV8825 Treiber Dieses Set eignet sich perfekt für... mehr

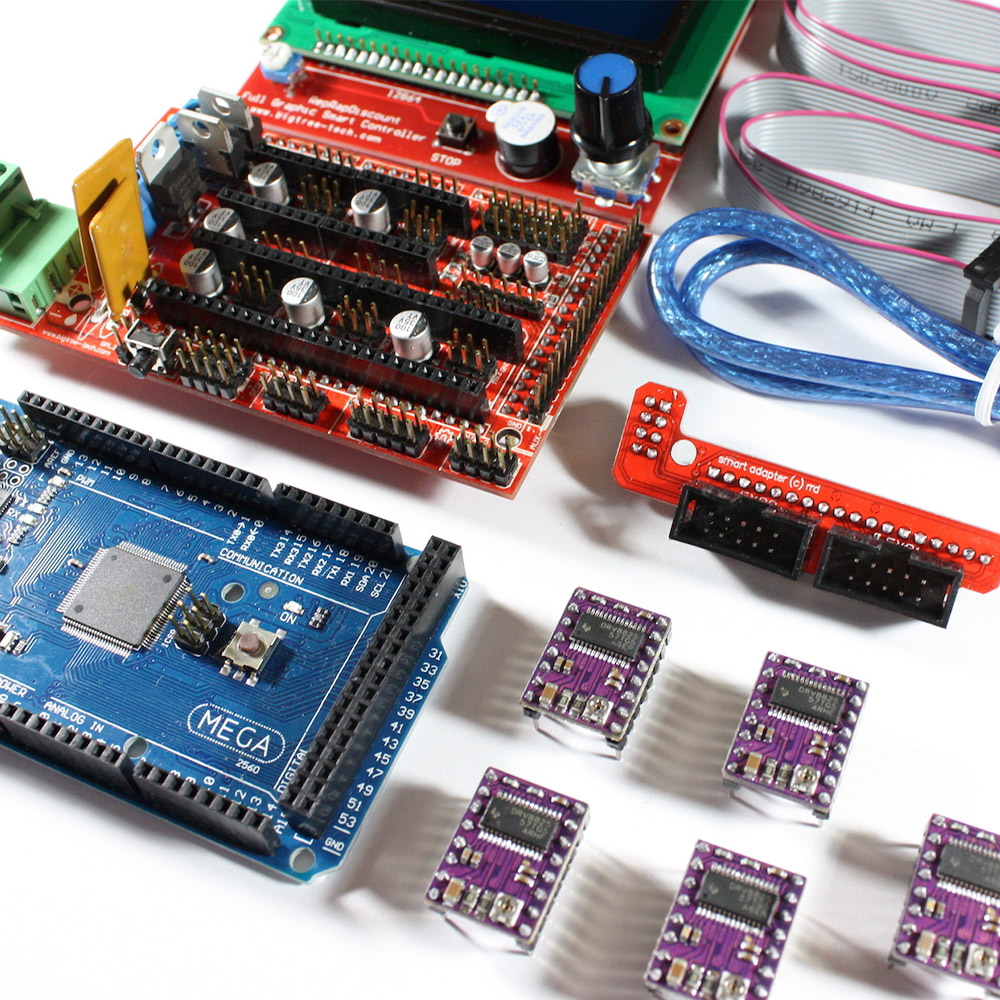

Ramps 1.4 Kit + 12864 LCD Controller + 5 DRV8825 Treiber

Dieses Set eignet sich perfekt für den Bau eines 3D-Druckers. Es besteht aus dem Arduino MEGA 2560 R3 kompatiblem Board, 5 DRV8825 Schrittmotoreendstufen, RAMPS 1.4 Board,LCD12864 Controller Panel und Adapter.

Das RepRap Arduino kompatible Mega Mega Pololu Shield, auch RAMPS genannt, beinhaltet alles für einen RepRap zu einem unschlagbar günstigen Preis. Das RAMPS verbindet dabei einen Arduino kompatiblem MEGA mit einer leistungsstarken Arduino Plattform und bietet darüber hinaus noch viel Platz für Erweiterungen. Das modulare Design beinhaltet plug-in Stepper Driver und Exruder Control Electronics auf einem Arduino-kompatiblen MEGA Shield für einfaches Austauschen,  erweitern und bedienen. Zusätzlich lassen sich viele weitere Arduino Erweiterungen hinzufügen. Dies setzt jedoch voraus, dass das RAMPS Board oben aufgesteckt bleibt.

Treiber-Download für den verwendeten CH340-Chip

Details

  • Geprüftes und bewährtes Design
  • Komplettsteuerung von 5 Schrittmotoren
  • RAMPS MEGA Pololu Shield 1.4 Board
  • LCD12864 Controller Panel und Adapter für RAMPS1.4

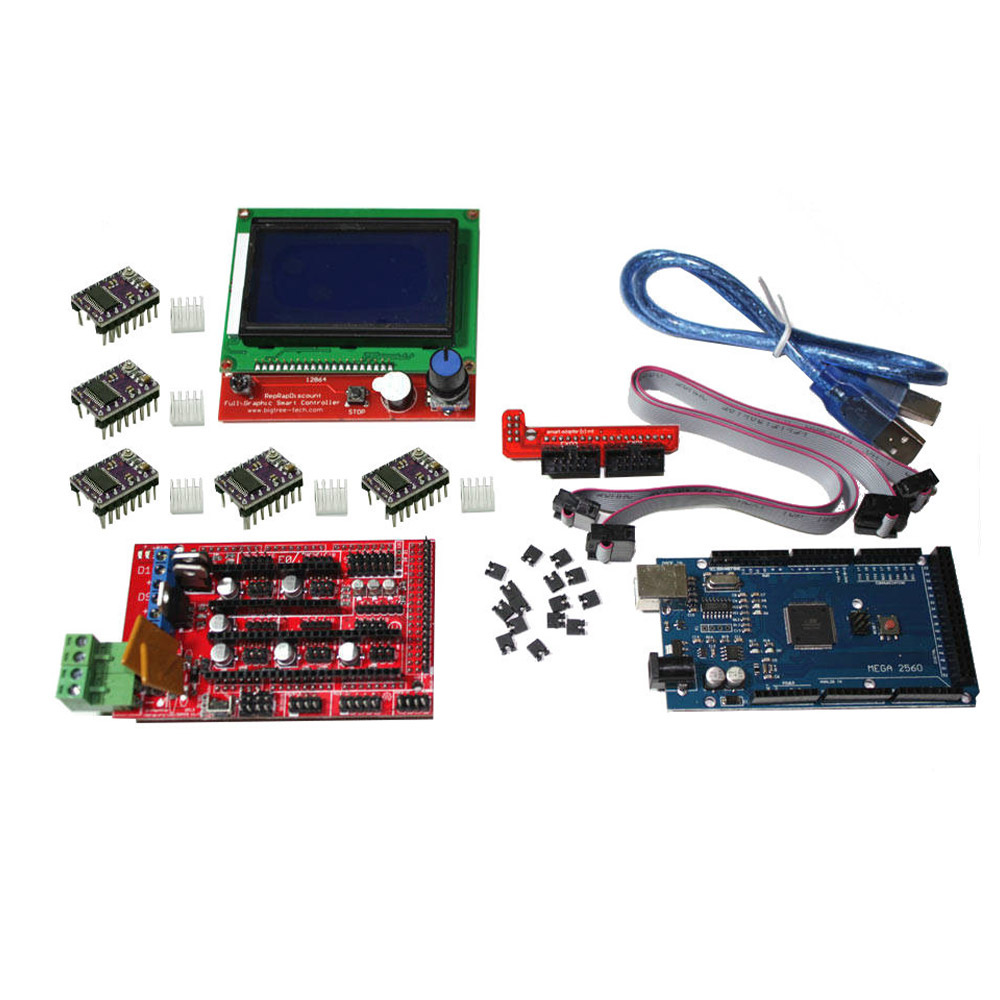

Lieferumfang

  • RAMPS MEGA Pololu Shield 1.4 Board
  • 5 Stück DRV8825 Schrittmotor Treiber
  • 5 Stück Kühlkörper für DRV8825 Schrittmotor
  • Jumpersatz
  • USB-Kabel
  • Arduino MEGA 2560 R3 kompatibles Board mit CH340G USB-Chip
  • LCD12864 Controller Panel und Adapter für RAMPS1.4
  • Anschlusskabelsatz für Display
Taktfrequenz: 16 Mhz
Produktart: 3D-Drucker Mainboard
Extruderanzahl: 2
Endschalteranschlüsse: 6
Motoranschlüsse: 5
CPU: 8 Bit
Schrittmotortreiber: DRV8825
Modellkompatibilität: Universal
Filamentdurchmesser: Universal
Material: Universal
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Ramps 1.4 Kit + 12864 LCD Controller + DRV8825 Schrittmotoren"
08.03.2024

Toller Service

Leider ist bei meinem Kit in der Produktion ein Fehler aufgetreten, der einen erhöhten Strom im Display zur Folge hatte. Eine Mitteilung an das Team hat gereicht, um kostenlosen und unproblematischen Ersatz zu bekommen. Daumen hoch...

15.07.2022

Top! ??

Top Ware schneller Versand alles Perfekt Besten Dank.

18.01.2022

Ramps 1.4 mit gr. Display und Schrittmotorkontrollern

alles bestens, das Kit enthällt alle Komponenten die man für den Umbau benötigt Mal abgesehen von evtl. andere Stecker oder sonstige Kleinteile die bei jedem Umbau unterschiedlich sein können. Kurz und knap, das Kit enthält alles was ich für den Umbau brauchte.

26.02.2021

Ramps 1.4 kpl. mit Display Arduino Mega und Motortreiber

Alles bestens. Sehr schnelle Lieferung. Bei dem Ramps Board waren Kondensatoren nicht richtig verlötet. Schnelle Ersatzlieferung. Sehr freundlicher Service. Alles top.

23.02.2021

Alles drin, alles dran, schneller Versand

20.02.2020

Top!!!

Nach kurzen Verständigungsproblemen und rascher Ersatzlieferung alles in Ordnung!

09.02.2018

Einfach nur Top Ware!

11.09.2017

Schnell - günstig - super verpackt geliefert; auch beim 5. mal

Habe das Ramps-Set in dieser Form schon in mehreren Drucker installiert und bin immer wieder vom PReis/Leistungs-Verhältnis angetan.
Die Lieferung erfolgt immer zügig und gut verpackt.
Einen Punkt abzug gibt es für das Produkt an sich, Pin-Header und Arduino passen nicht immer gut zusammen was gelegentlich Nacharbeit mit sich bringt.

10.09.2017

RAMPS 1.4 Komplett-Set

Anschluss-Pins an beiden Boards teilweise verbogen bzw. schief verlötet.
Die Treiberboards musste ich an den Platinenseiten etwas nachfeilen, da nicht passgenau.
Manual / Doku fehlt, wie bei allen anderen Artikel hier im Webshop auch.

Ich setze das Board später an meinem Anet A8 Umbau auf AM8 ein. Die aktuelle Firmware Marlin 1.1.5 unterstützt dieses Board. Auch hier muss man sich Infos aus dem Internet besorgen.
Für den Preis und den Umfang des Komplett-Sets kann man aber nicht meckern.
Auf jeden Fall empfehlenswert.

30.08.2017

Gutes Board, Anleitung hätte nicht geschadet.

Beim Auspacken fiel mir auf, dass einige Pin-Reihen verbogen waren, die Stepper-Treiber gingen also sehr schwer in ihre Halterungen und ich musste etwas Gewalt anwenden. Außerdem sind die Treiber-Platinen ein bisschen zu groß (ca. 0.1mm), weswegen sie nicht perfekt nebeneinander passen. Ansonsten ist die Board-Qualität super.
Da ich das Board schnell als Ersatzteil/Upgrade brauchte konnte ich mich nicht intensiv mit Online-Dokumentationen auseinandersetzen, eine Anleitung/Wiring Diagram/Tutorial-Link wäre hier SEHR hilfreich gewesen! Dann hätte ich auch bemerkt, dass anfangs keine Firmware am Arduino war und dass die Stepper-Treiber über die Potentiometer VOR Inbetriebnahme heruntergeregelt werden müssen (Multimeter erforderlich!). Mir ist nämlich sofort der Treiber für die Z-Achse durchgebrannt weil 1.5V eingestellt waren.
Man sollte vor Bestellen sichergehen, dass die Stepper-Motoren bereits einen Standard-Dupontstecker besitzen, meine hatten diesen nicht und ich musste welche nachkaufen (aber dafür kann das Board natürlich nichts).

13.06.2017

Immer wieder gerne!

Ich bin sehr überzeugt von diesem Händler und der Ware, die Ich bekommen habe!
Die Steuerung funktioniert einwandfrei und die Treiber sind angenehm leise.

Sehr selten erlebt man so eine gute Kommunikation und einen solch einwandfreien Service!

Ich kann den Kauf hier nur Empfehlen!

10.08.2016

Ramps 1.4 mit gr. Display und Schrittmotorkontrollern

Bestellt, ausgepackt, installiert und funktioniert bestens. So kenne ich das von Roboter-Bausatz, und alle sind immer sehr freundlich uns hilfsbereit. So sind sie halt die Sarrländer einfach nett! Danke an das ganze RB-Team und schöne Grüße aus dem Schwarzwald.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für Ramps 1.4 Kit + 12864 LCD Controller + DRV8825 Schrittmotoren
Anschlussplan RAMPS Kit
JPG
RAMPS Assembly Guide (Englisch)
PDF
RepRap Wiki (Englisch)
Link
RAMPS 1.4 Anleitung (Deutsch)
Link
