Programmer ESP8266 Downloader Debugger USB TTL

Menge Stückpreis
bis 4 10,49 €
ab 5 9,99 €
ab 20 9,09 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS16533
Mit diesem Breakout-Board können Sie Firmwares downloaden, flashen und debuggen. Geeignet... mehr

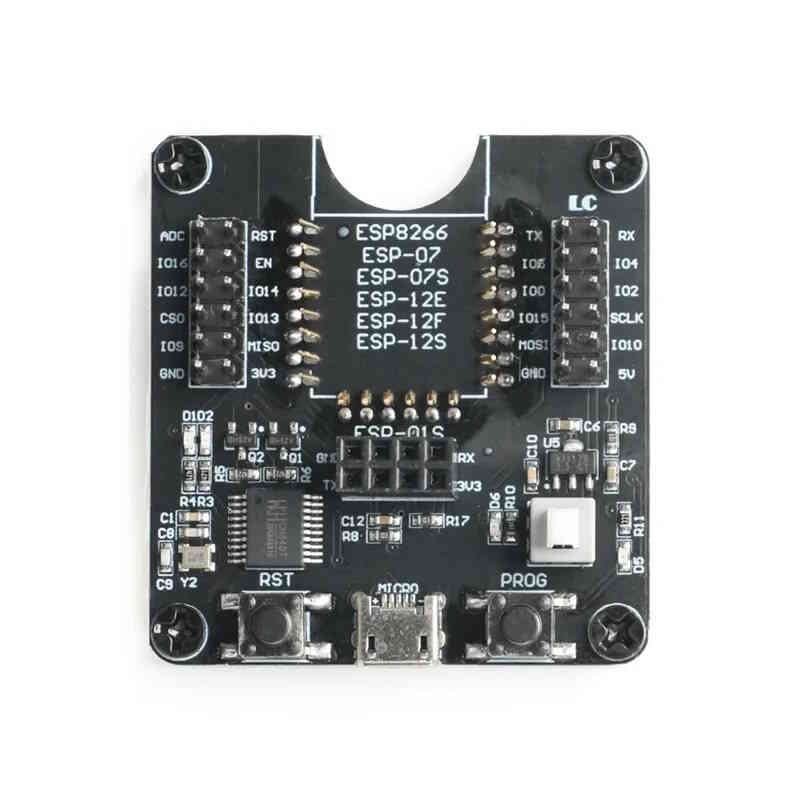

Mit diesem Breakout-Board können Sie Firmwares downloaden, flashen und debuggen. Geeignet für ESP-12S ESP-12E ESP-12F ESP-07 ESP-07S ESP-01 ESP-01S und weitere Module mit ESP8266 Chip. Sämtliche Pins sind zum einfachen Verbinden mit Stiftleisten ausgeführt.

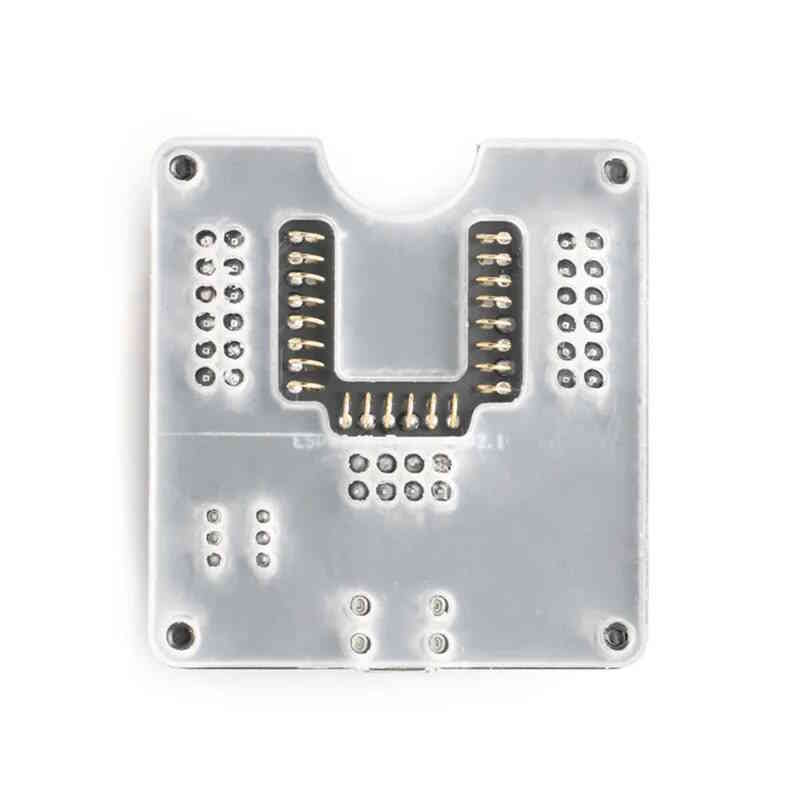

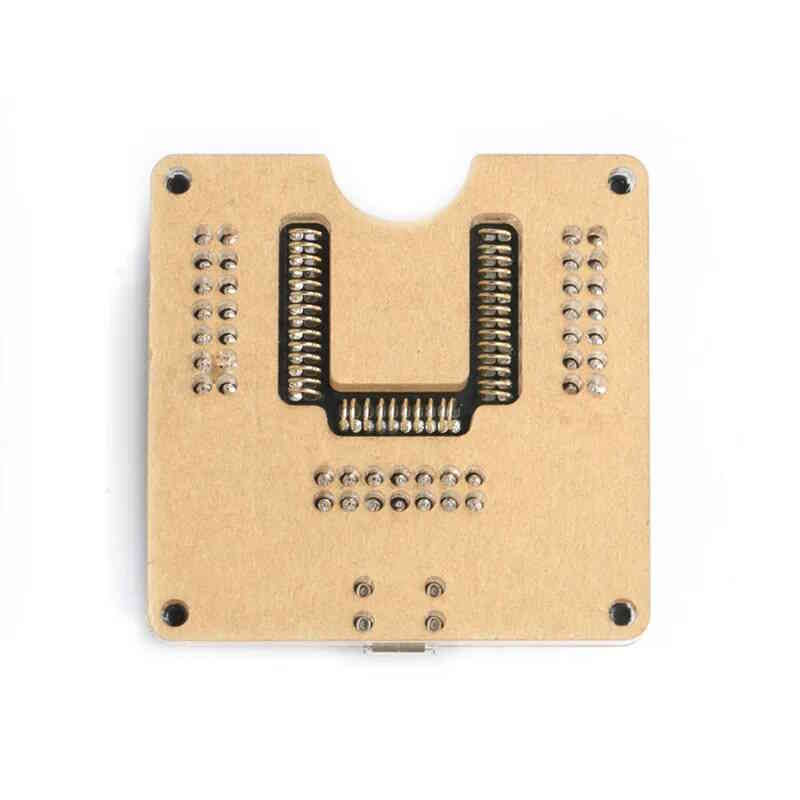

Hinweis: Die Acrylteile sind mit einer schützenden Folie beklebt um Kratzer und Beschädigungen im Versand zu vermeiden. Diese Folie lässt sich einfach ablösen.

Gebrauchsanweisung:

  1. Laden Sie den entsprechenden Treiber für den CP2102 Serienchip gemäß dem Betriebssystem herunter und installieren Sie ihn.
  2. Laden Sie das offizielle FLASH-Download-Tool ESPFLASHDOWNLOADTOOL herunter.
  3. Firmware automatisch herunterladen: Drücken Sie auf das Modul, stecken Sie das USB-Kabel ein, um Strom zu liefern. Arbeiten Sie mit dem FLASH-Download-Tool zusammen, konfigurieren Sie die entsprechenden Brennparameter und klicken Sie auf START, um die Firmware herunterzuladen. Der Firmware-Brennvorgang startet, der Downloader wird automatisch zurückgesetzt, und das Modul wird in den Brennmodus versetzt.

Firmware manuell herunterladen: Drücken Sie auf das Modul, stecken Sie das USB-Kabel ein, um Strom zu liefern. Öffnen Sie die Brennsoftware, konfigurieren Sie die entsprechenden Brennparameter, drücken Sie die Brenntaste lange, drücken Sie dann kurz die Reset-Taste und klicken Sie auf START, um die Firmware herunterzuladen. Der Firmware-Brennvorgang kann gestartet werden.

Details

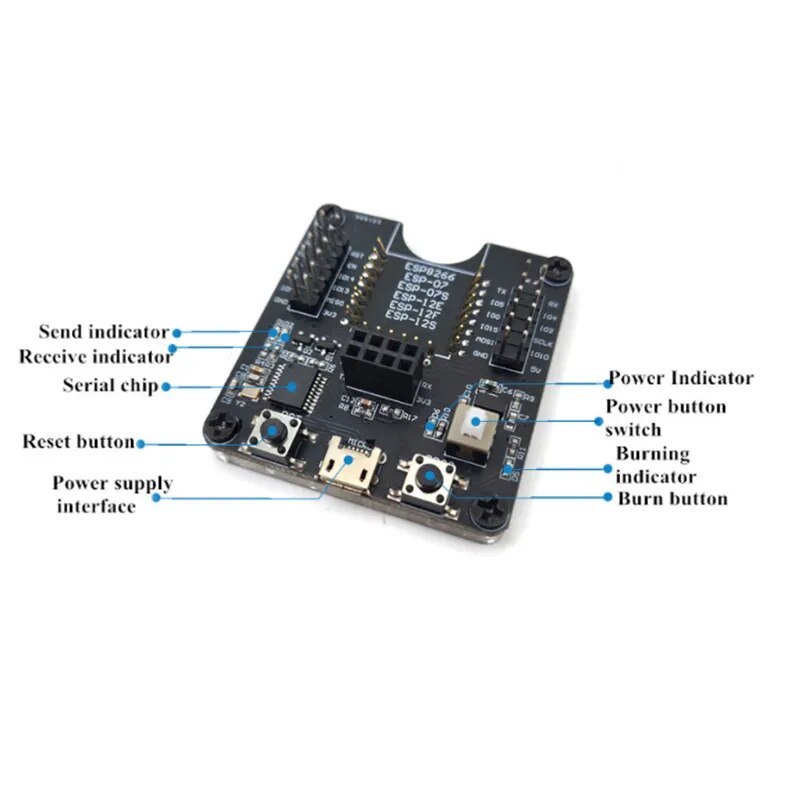

  • Geeignet für ESP8266 Boards z.B. ESP-12S ESP-12E ESP-12F ESP-07 ESP-07S ESP-01 ESP-01S
  • USB Micro Buchse
  • AN- / AUS- Schalter zur Spannungsversorgung
  • Status LED
  • Spannungsversorgung
  • UART Aktivitätsanzeige
  • RST Taster
  • PROG / Flash Taste
  • AMS1117 3.3V Spannungskonverter
  • CP2102 USB TTL Konverter

Lieferumfang

  • 1x Modul wie abgebildet.
Produktart: Programmer
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Programmer ESP8266 Downloader Debugger USB TTL"
26.07.2024

Sehr guter Adapter für ESP8266 Progammierung und Test

Der Adapter ist sehr gut, wenn man ESP8266 Module direkt auf die Platine löten möchte. Die Programmierung und das Testen kann auf diesem Adapter stattfinden, bevor es auf der Platine verankert wird. Das verhindert z.B., dass das Modul wieder heruntergelötet werden muss, wenn es einen defekt aufweist. Zudem kann man sich einige Komponenten sparen, die beim Programmieren wichtig sind, im Betrieb aber nicht.
