PL2303HX USB nach Seriell/RS232 Konverter - Adapter mit TTL-Pegel 3.3V / 5V

Menge Stückpreis
bis 9 1,35 € *
ab 10 1,10 € *
ab 50 0,95 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10071
Beschreibung: USB nach Seriell Wandler, TTL-Pegel Mit diesem USB nach Seriell Wandler... mehr
Produktinformationen "PL2303HX USB nach Seriell/RS232 Konverter - Adapter mit TTL-Pegel 3.3V / 5V"

Beschreibung:

USB nach Seriell Wandler, TTL-Pegel

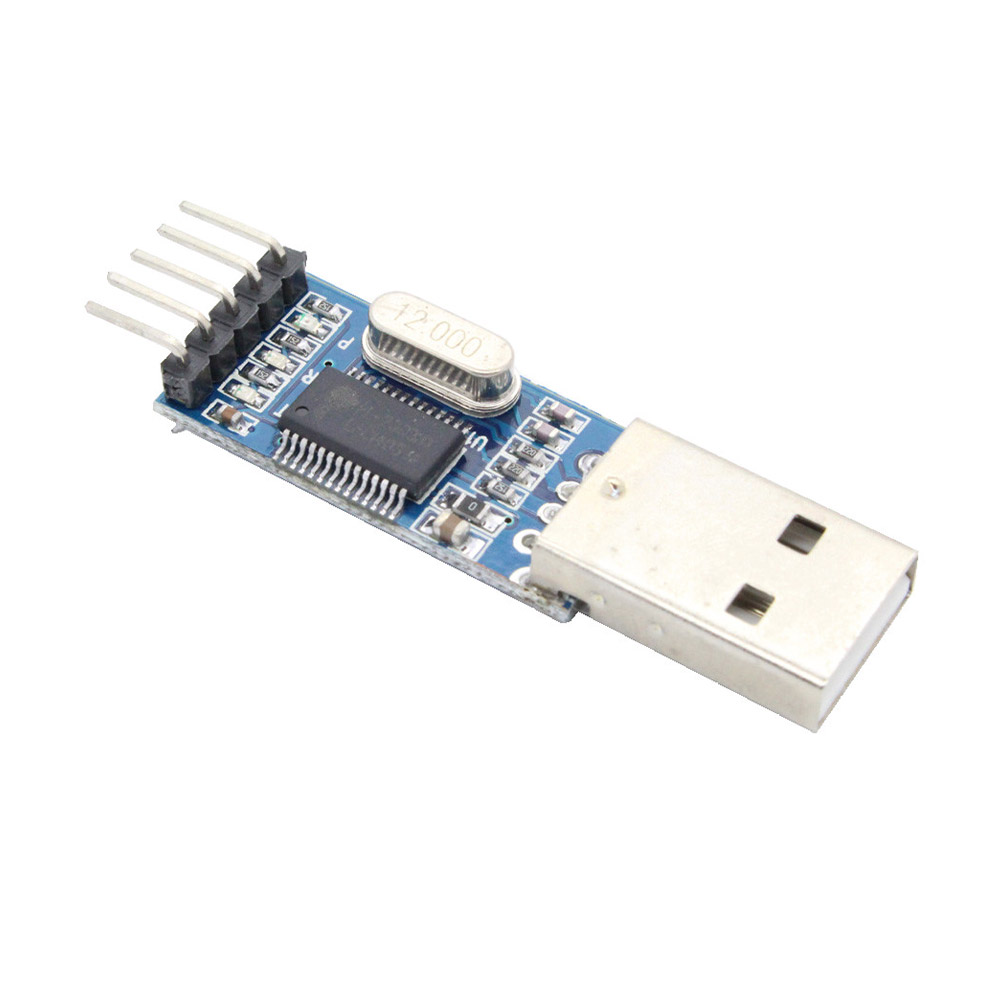

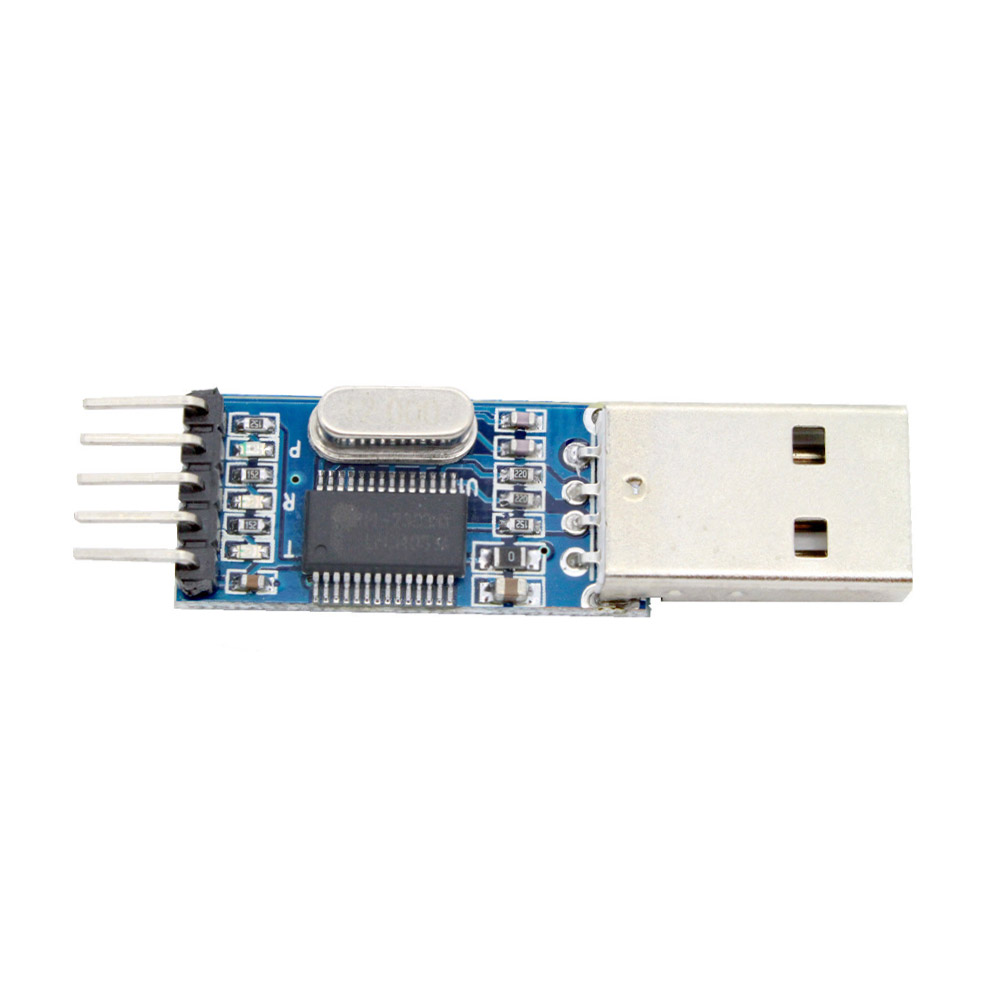

Mit diesem USB nach Seriell Wandler wird der Anschluss eines Entwicklungsboards, z.B. Arduino, an einen PC ein Kinderspiel. Das Wandler Modul ist kaum größer als ein handelsüblicher USB Stick und kann daher platzsparend eingesetzt werden. Gegenübr des USB Anschlusses befindet sich eine Stiftleiste mit insgesamt 5 Pins. Diese ermöglicht es eine Serielle Schnittstelle mit TTL-Pegeln abzugreifen. Die Stiftleiste ist gut zugänglich und kann z.B. durch Dupont Kabel schnell verkabelt werden. Das Modul erlaubt darüber hinaus sogar die Spannungsversorgung des Entwicklerboards mit Wahlweise 3,3V oder 5V. Allerdings ist der Ausgangsstrom bei 3,3V auf wenige mA begrenzt. Das Wandler Modul verfügt über ein IC des Typs Prolific PL2303HX. Zum Schutz des Wandler Moduls ist dieses durch einen transparenten Schrumpfschlauch umhüllt.

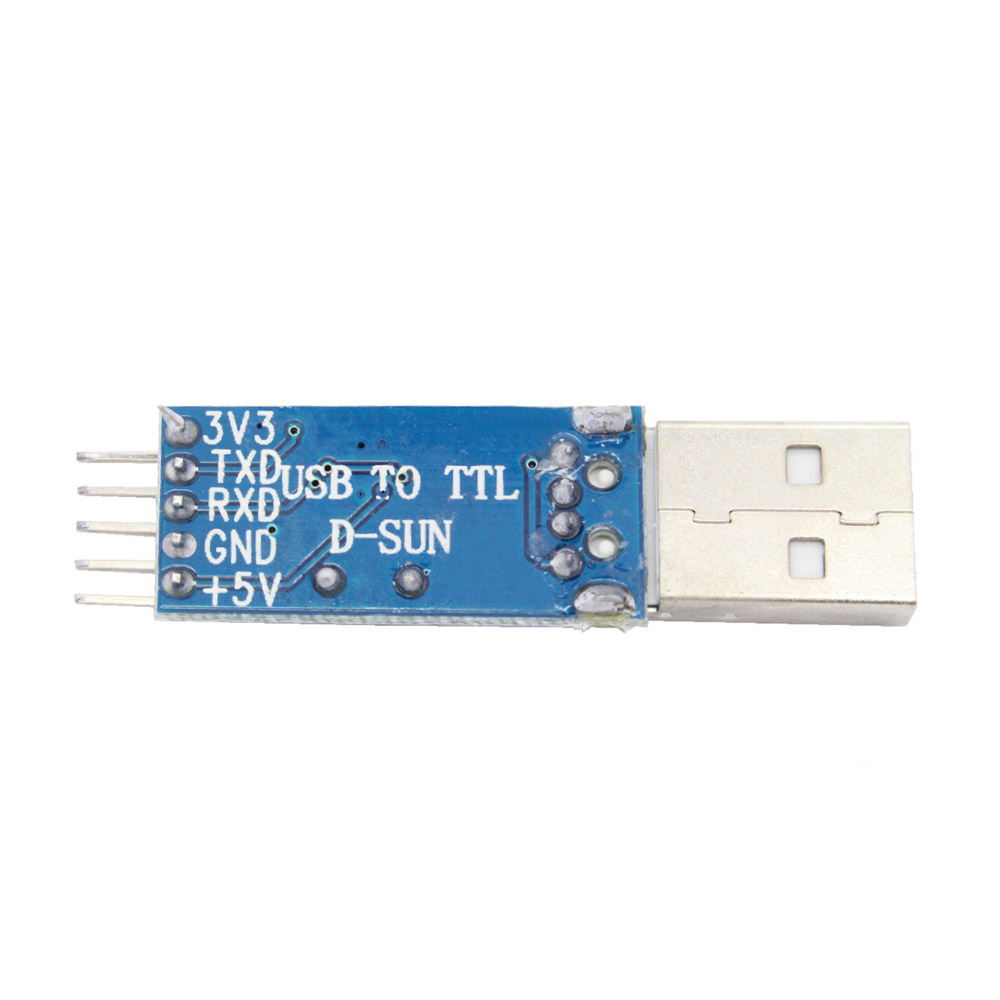

Pinbelegung USB nach Seriell Wandler, TTL-Pegel

  • 3V3: Spannungsversorgung für externes Board 3,3V (Stromstärke begrenzt auf wenige mA!)
  • TXD: Datenleitung "sprechende Leitung"
  • RXD: Datenleitung "hörende Leitung"
  • GND: Masseanschluss für externes Board
  • +5V: Spannungsversorgung für externes Board 5V

Achtung: Entgegen der Abbildung handelt es sich um die 5-Pin-Version!

Hinweis: Den passenden USB-Chip Treiber für Windows finden Sie weiter unten in der Download-Sektion.

Sobald dieser installiert ist, müssen Sie durch Rechtsklick auf das Gerät im Gerätemanager diesen Treiber auswahlen (Version 3.3.3.114).

Unter Linux-systemen kann das Modul direkt verwendet werden, da der passende Treiber im Kernel integriert ist.

Details:

  • USB <-> Serial Wandler mit TTL-Pegeln
  • RX, TX, GND, 5V, 3..3V
  • Abmessungen: 14.8 (mm) x31 (mm).

Lieferumfang:

  • 1 x USB-TTL-Wandler (in transparentem Schrumpfschlauch)
  • Entgegen der Abbildung handelt es sich um die 5-Pin-Version!

Links:



Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "PL2303HX USB nach Seriell/RS232 Konverter - Adapter mit TTL-Pegel 3.3V / 5V"
22.11.2020

Tut mir leid,...

Tut mir leid Roboter-Bausatz,
ich kaufe wirklich gerne hier, aber dieser Adapter funktioniert einfach nicht, und ich habe meinen "Pro-Mini" inzwischen mit einem UNO als "Programer" programmiert. Ich wollte diesen TTL-Adapter unter Linux-Mint-19 verwenden, doch scheinbar wird nicht einmal der Chipsatz unter "lsusb" erkannt.

21.12.2019

Alles bestens

Schnelle Lieferung zum nächsten Tag. Spitze!

03.12.2019

Schnelle Lieferung alles OK.

Funktioniert!!

02.09.2019

Macht, was er soll

Schöner kleiner Konverter. Hervorzuheben sind die 3 LEDs für Betriebsspannung, RX und TX. Noch besser wäre es, wenn die auch 3 unterschiedliche Farben hätten...
Danke i.Ü. für den extrem schnellen Versand.

19.04.2019

Alles bestens

Ich benutze dies für meine Pi Geräte (Raspi und Banana) um die Linux-Kernel-Meldungen beim Booten und Runterfahren zu sehen, und auch allg. um Eingaben zu tätigen (z.B. beim Bootmanager u-boot, oder einfach so über die serielle Schnittstelle ins System einloggen statt normal übers LAN).
Normalerweise braucht man nur 3 der Anschlüsse anschliessen: TX an RX, RX an TX und GND an GND.
Die beiden anderen Anschlüsse sind 3.3V und 5V; diese braucht man nur dann wenn das Gerät oder IC keine eigene Stromversorgung hat.

23.01.2018

Gut und Günstig

Der Konverter funktioniert tadellos unter Windows mit den originalen Profilic Treibern.

09.05.2016

Günstig, aber mit Tücken

Habe mir hier vor kurzem diesen Adapter für meinen Arduino Pro Mini Klon gekauft.
Leider handelt es sich hierbei nicht um originale Prolific-Chips sondern um nachgemachte. An sich kein Problem, jedoch sperrt Prolific solche Chips in seinem Treiber aus, sodass mehrere Tricks notwendig sind um den USB/Seriell Wandler mit den Treibern zum laufen zu bringen.
Alles kein Problem, allerdings wäre hier ein kleiner Hinweis nicht schlecht gewesen...

Trotzdem großes Lob an Roboter-Bausatz.de für den Preis und den schnellen Versand!
