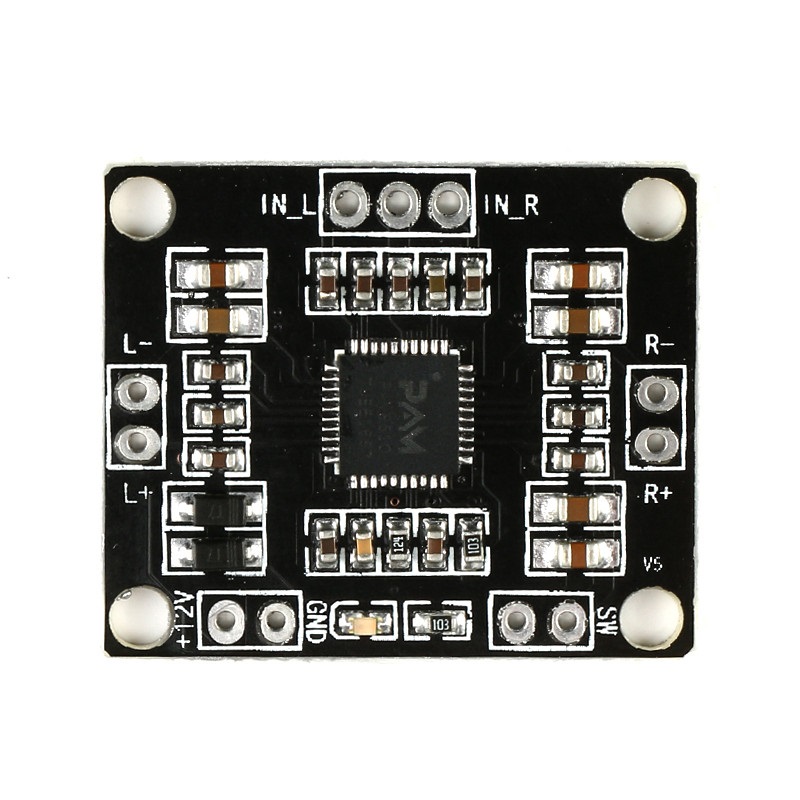

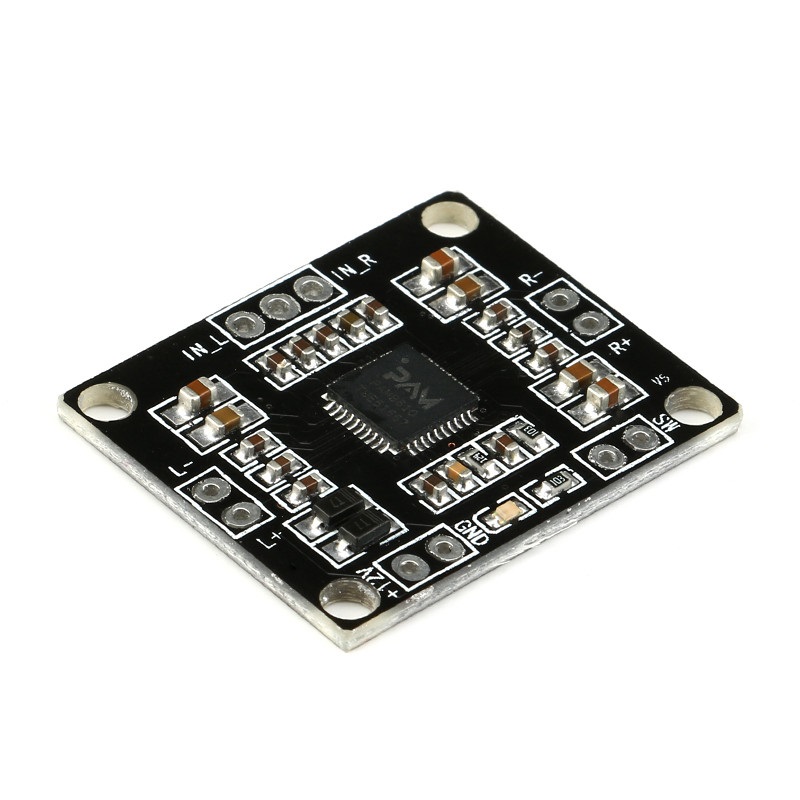

PAM8610 2x15W Stereo-Audioverstärker Modul

Menge Stückpreis
bis 4 3,18 € *
ab 5 2,85 € *
ab 20 2,63 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS12498
Beschreibung: Verstärkerplatine mit zwei Kanälen mit bis zu 10W ohne... mehr
Produktinformationen "PAM8610 2x15W Stereo-Audioverstärker Modul"

Beschreibung:

Verstärkerplatine mit zwei Kanälen mit bis zu 10W ohne Kühlkörper und 15W mit Kühlkörper.

Der Chip besitzt einen Überhitzungs- und Überspannungsschutz und zeichnet sich durch eine niedrige elektromagnetische Störung (EMI) und gute PSRR aus.

Das Modul besitzt auch eine Funktion zum Abschalten oder Stummschalten. Die Versorgungsspannung beträgt DC6-15V, empfohlen sind 12V.

Details:

  • Working mode: Class D (PWM modulation type)
  • Chip selection: PAM8610
  • Power supply range: DC6V-15V (Nature Protection) (Recommended power: DC 12V2A)
  • Dimensions: 25 * 31 * 2.5mm
  • Channel Type: Dual Channel
  • Output power: 10W * 2 (8R load) / 15W * 2 (4R load) (Recommended speaker: 10-30W)
  • Frequency response: 20HZ-15KHZ
  • Quiescent current: 20mA (DC12V)
  • SNR: 90%
  • Input impedance: 20K
  • Output impedance: 4-8R
  • Harmonic Distortion: <0.1%

Lieferumfang:

  • 1x PAM8610 2x15W Stereo-Audioverstärker Modul
Weiterführende Links zu "PAM8610 2x15W Stereo-Audioverstärker Modul"
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "PAM8610 2x15W Stereo-Audioverstärker Modul"
02.04.2021

Für den günstigen Preis zum Basteln gut geeignet.

Die Ausgänge sind überlastungsfest, was ich als Vorteil ansehe. Jedoch ist die Fade-Funktion des PAM8610 nicht nach außen geführt, wodurch bei der Nutzung des Eingangs "Muting" immer eine Rampe durchlaufen wird, sodass die Ein- bzw. Ausschaltzeit statt 10 ms (lt. Datenblatt) bis zu 2 Sekunden dauert.
Weiterhin stört die Leiterplatte im MHz-Bereich, sowie die Anschlußdrähte zum Lautsprecher länger als 10 cm sind. Die Anschlußdrähte fungieren dann als Sendeantenne und stören jedes Radio im Umkreis von 5 m selbst dann, wenn keine Last / kein Lautsprecher angeschlossen ist! Abhilfe: direkt an den Ausgängen (L+/L- und R+/R-) mit 12V-Relais (2x Schließer, Kosten um 1 € pro Kanal) die Last bei Bedarf zuschalten, falls die Anwendung eine sofortige Aktivierung der Last (ohne Fade) erfordert - z.B. bei Ultraschallanwendungen (Marderschreck).
