OEP30W Modul digitaler Mono-Verstärker

Menge Stückpreis
bis 4 4,65 €
ab 5 4,35 €
ab 20 4,19 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS11926
Kompakte 30W Audio Verstärkerplatine mit einem Kanal. Pinbelegung: CS:... mehr

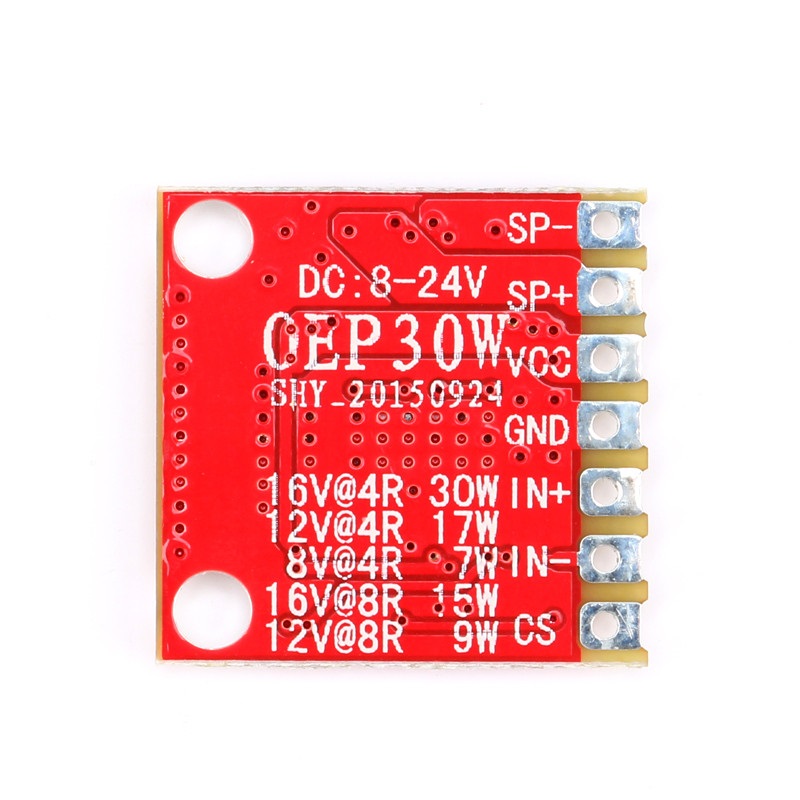

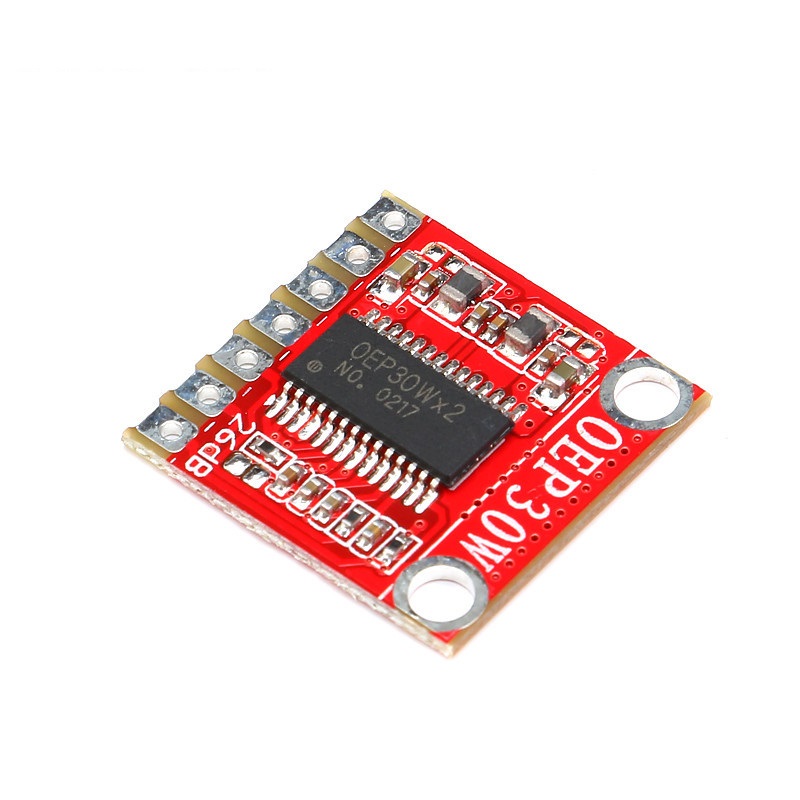

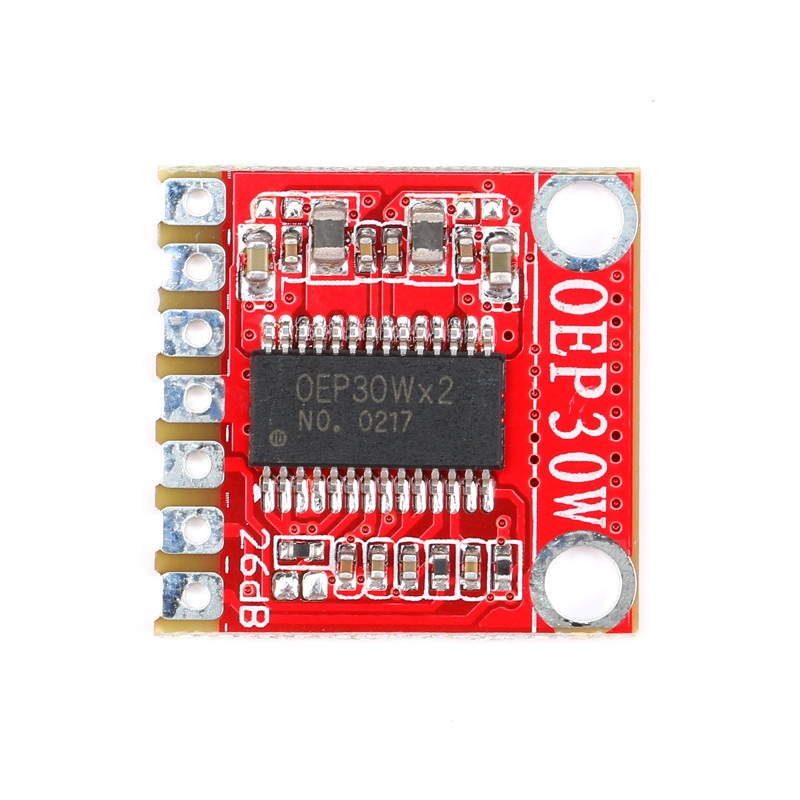

Kompakte 30W Audio Verstärkerplatine mit einem Kanal.

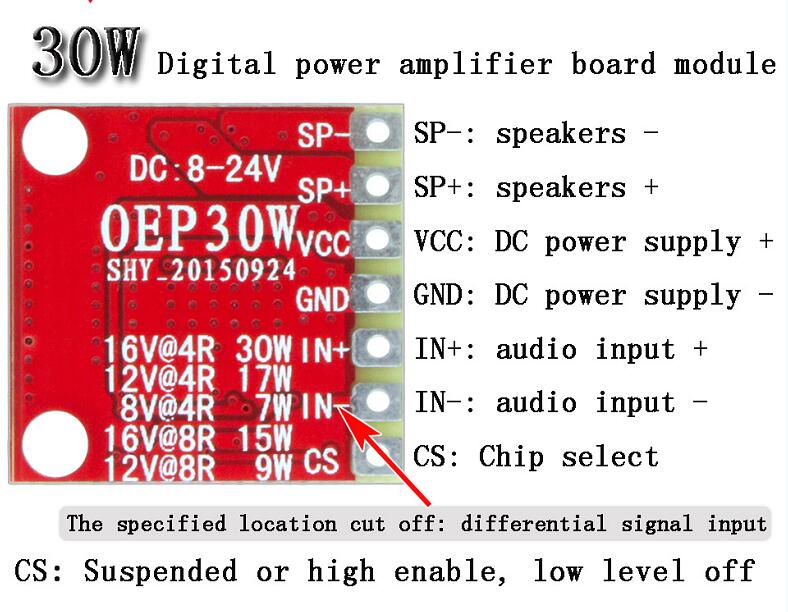

Pinbelegung:

  • CS: Chip Select (floating/high = an, low = aus)
  • IN-: Audiosignal Input negativ
  • IN+: Audiosignal Input positiv
  • GND: Masseanschluss
  • VCC: Stromversorgung
  • SP+: Audiosignal Output positiv
  • SP-: Audiosignal Output negativ

Hinweise:

  • Bei Verwendung von 4 Ohm Lautsprechern, sollte die Versorgungsspannung nicht größer als 13V sein, da der Chip sonst zu heiß werden kann. Bei einer Temperatur von +60°C hört das Modul auf zu funktionieren. Bei Verwendung von 8 Ohm Lautsprechern benötigt das Modul keine Kühlung.
  • im Betrieb sollte das Modul nicht angefasst werden, da es zu Störsignalen kommt und der Chip Schaden nehmen kann.

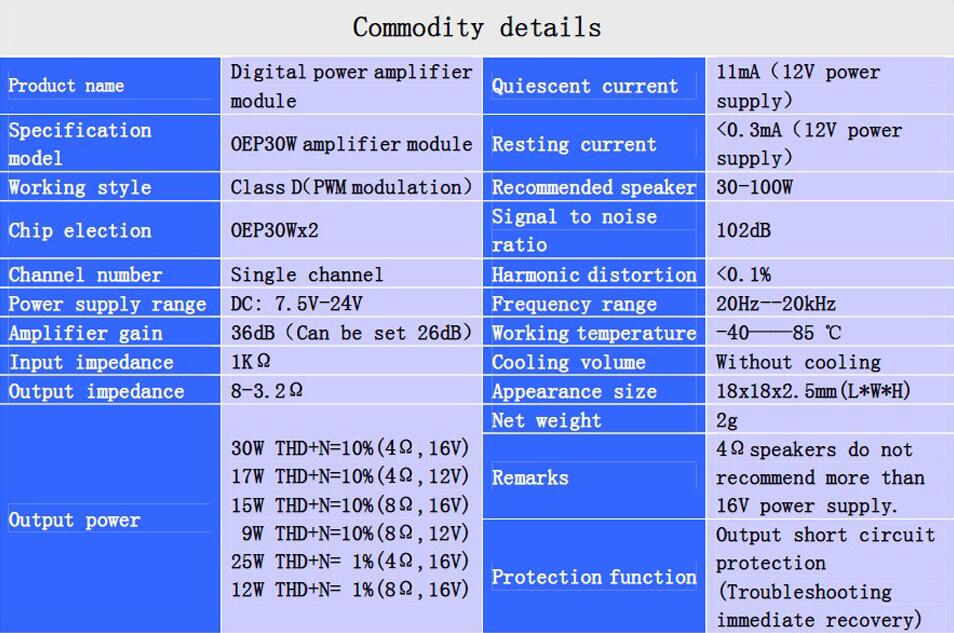

Details

  • Modell: OEP30W
  • Klasse D PWM Modulation
  • Kanäle: 1 (Mono)
  • Versorgungsspannung: DC 8V-24V
  • Gain: 36dB (kann auf 26dB gestellt werden)
  • Abmessungen: 18 x 18 x 2.2mm

Lieferumfang

  • 1x OEP30W Modul wie abbildet
