OEP30W*2 Modul digitaler Stereo-Verstärker

Menge Stückpreis
bis 4 5,45 €
ab 5 5,15 €
ab 20 4,89 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS11927

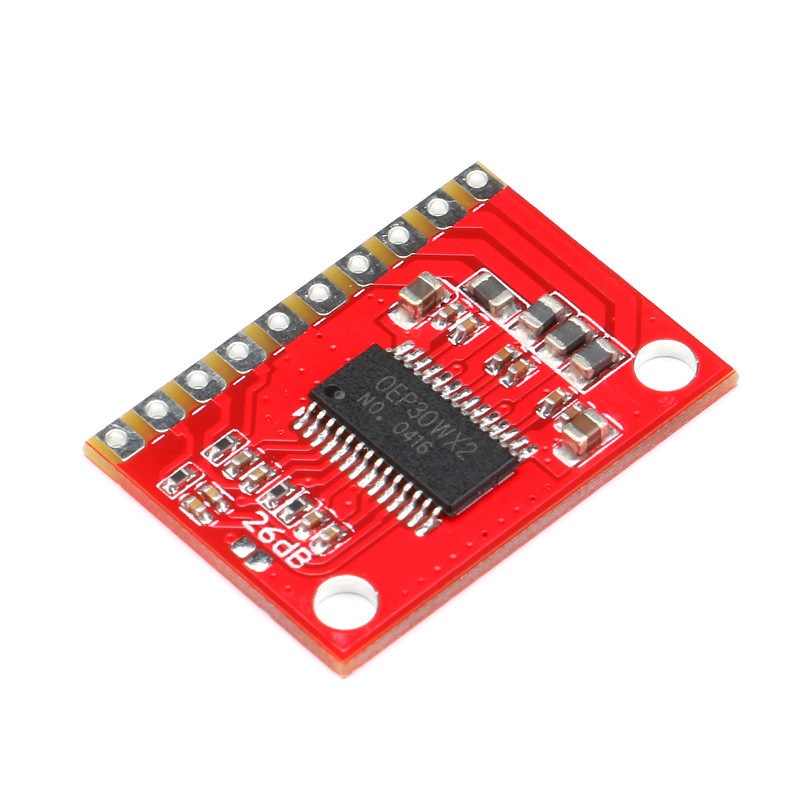

Diese kompakte 30W Audioverstärkerplatine mit zwei Kanälen eignet sich ideal als... mehr

Diese kompakte 30W Audioverstärkerplatine mit zwei Kanälen eignet sich ideal als digitale Endstufe für verschiedenste DIY-Elektronik Projekte. Sie können dieses Modul verwenden, um ein Audiosignal zu verstärken und über Lautsprecher wiederzugeben

Hinweise:

  • Bei Verwendung von 4 Ohm Lautsprechern, sollte die Versorgungsspannung nicht größer als 13V sein, da der Chip sonst zu heiß werden kann. Bei einer Temperatur von +60°C hört das Modul auf zu funktionieren. Bei Verwendung von 8 Ohm Lautsprechern benötigt das Modul keine Kühlung.
  • im Betrieb sollte das Modul nicht angefasst werden, da es zu Störsignalen kommt und der Chip Schaden nehmen kann.
  • Die Anschlussleitungen der Lautsprecher sollten nicht länger als 3 Meter sein. Längere Leitungen erhöhen die Induktivität, wodurch die Spannungsversorgung vom Chip abbrechen kann. Um dies zu verhindern, können Sie in Ihrer Schaltung eine IN5819 Diode integrieren um den OEP30W Chip zu schützen.
  • Die Stromversorgung sollte möglichst stabil sein. Bei Störsignalen eines Schaltnetzteils können Sie Spannung mit einem Kondensator glätten.

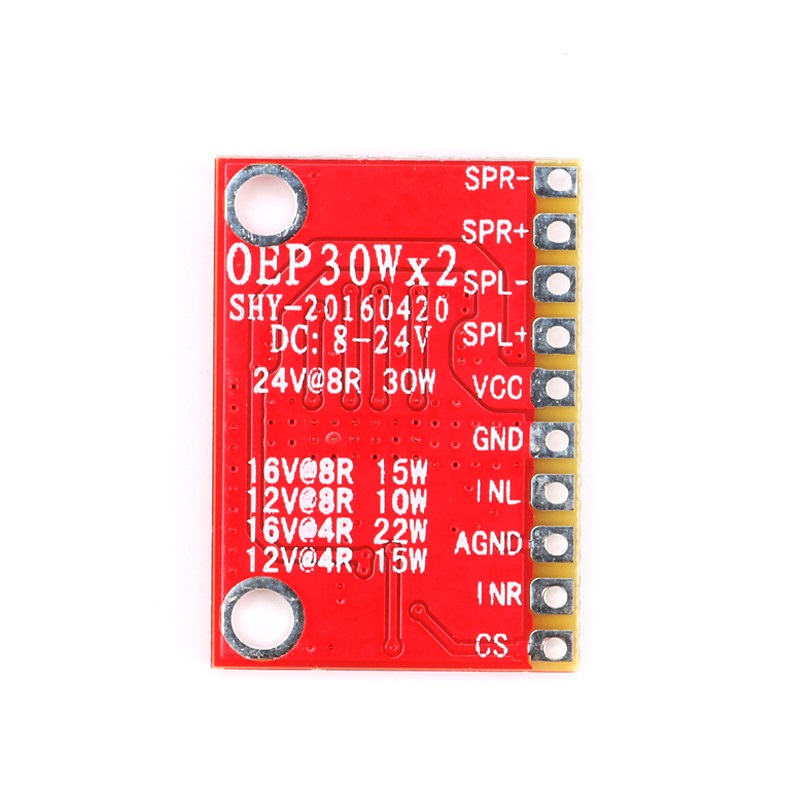

Pinbelegung OEP30W*2 Modul

  • CS-Pin high/floating = an / low = aus
  • INR - Audioeingang rechts (positiv)
  • AGND - gemeinsamer Masseanschluss der Audioeingänge
  • INL - Audioeingang links (positiv)
  • GND - Masse
  • VCC - Stromversorgung (positiv)
  • SPL+ Audioausgang Links (positiv)
  • SPL- Audioausgang links (negativ)
  • SPR+ Audioausgang rechts (positiv)
  • SPR- Audioausgang rechts (negativ)

Details

  • Modell: OEP30W*2
  • Klasse D PWM Modulation
  • Kanäle: 2
  • Versorgungsspannung: DC 7.5V-24V

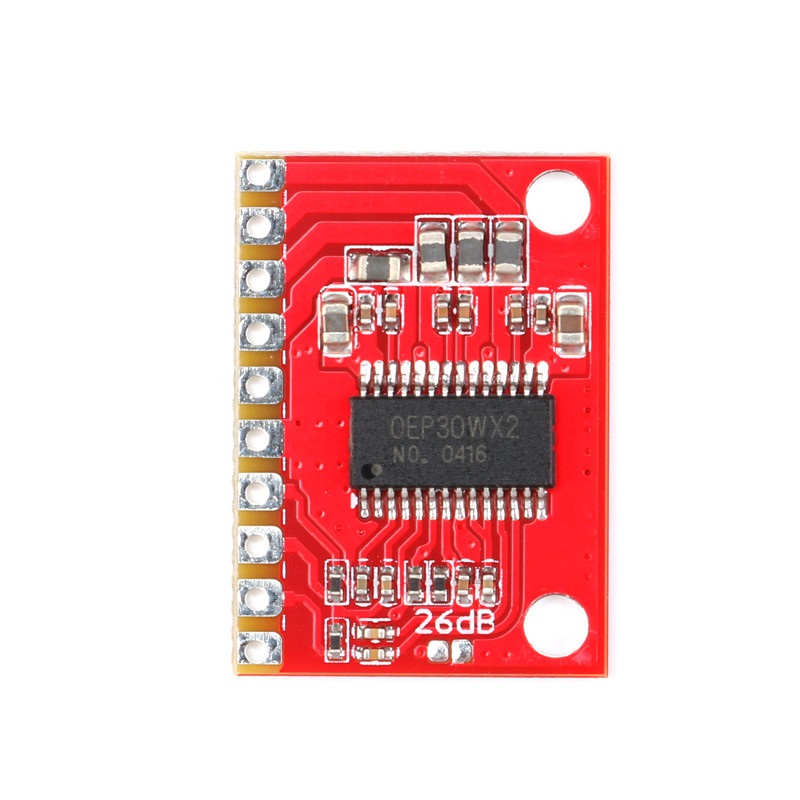

  • Gain: 36dB (kann auf 26dB gestellt werden)

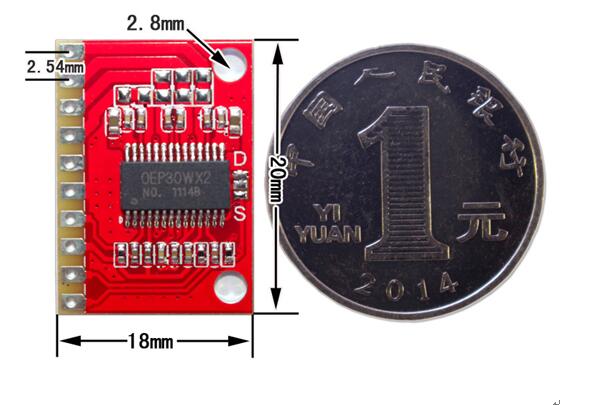

  • Abmessungen: 18 x 18 x 2.2mm

Lieferumfang

  • 1x OEP30W*2 Modul (wie abgebildet)
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "OEP30W*2 Modul digitaler Stereo-Verstärker"
02.05.2024

Verbesserungswürdig

Der Bausatz funktioniert, aber der Hinweis, dass der Bausatz bei mehr als 12 V nur mit 8 Ohm Lautsprechern betrieben werden darf fehlt im Beipackzettel. Und statt Anschlüsse zum löten, wären Federklemmen hilfreich. Kostet dann zwar etwas mehr, wäre aber durchdacht. Ich hasse Bauteile, die nicht sauber durchkonstruiert sind, und deshalb der Gefahr der Zerstörung ausgesetzt sind. Mit Kühlkörper wäre das Problem vermutlich behoben.
