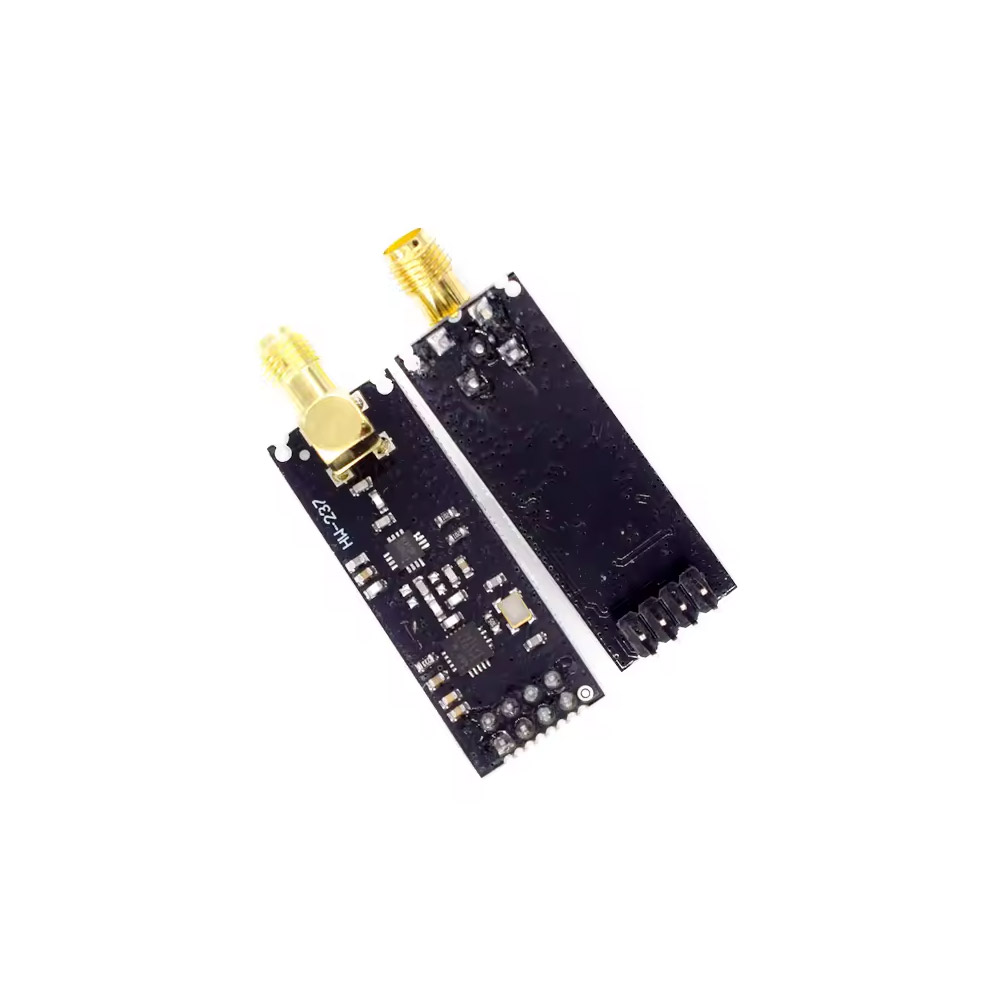

NRF24L01+ PA LNA Funkmodul mit SMA-Antenne 2,4 GHz

Das NRF24L01+ PA LNA Funkmodul ist ein leistungsstarker 2,4-GHz-Transceiver für drahtlose Kommunikation in Arduino- und Raspberry-Pi-Projekten. Im Gegensatz zu Standard-NRF24L01-Modulen verfügt diese Variante über einen integrierten Leistungsverstärker (PA) und einen rauscharmen Vorverstärker (LNA), wodurch sich die Reichweite auf bis zu 1000 Meter im Freien erhöht. Der SMA-Antennenanschluss erlaubt den Einsatz verschiedener Antennen für optimale Anpassung an Ihre Anwendung.

Funktionsweise

Das Modul nutzt den Nordic-Semiconductor-Chip NRF24L01+ und arbeitet im lizenzfreien 2,4-GHz-ISM-Band. Die Kommunikation erfolgt über eine SPI-Schnittstelle mit dem Mikrocontroller. Durch PA und LNA wird das Sendesignal verstärkt und das Empfangssignal vorverarbeitet, was die Funkstrecke deutlich verlängert. Das Modul unterstützt verschiedene Datenraten (250 kbps, 1 Mbps, 2 Mbps) und bietet 125 wählbare Kanäle für störungsfreien Parallelbetrieb mehrerer Funkstrecken.

Pinbelegung

• VCC: 3,3 V Spannungsversorgung (wichtig: nicht 5 V verwenden)
• GND: Masse
• CE: Chip Enable – Sende-/Empfangsmodus aktivieren
• CSN: Chip Select Not – SPI-Chip-Auswahl (Low aktiv)
• SCK: SPI Clock
• MOSI: SPI Master Out Slave In
• MISO: SPI Master In Slave Out
• IRQ: Interrupt-Ausgang (optional nutzbar)

Anwendungsgebiete

• Fernsteuerungen für Roboter und Drohnen mit großer Reichweite
• Drahtlose Sensornetzwerke für Gartenüberwachung, Wetterstation, Hausautomatisierung
• Bidirektionale Datenübertragung zwischen mehreren Mikrocontrollern
• RC-Modellbau mit zuverlässiger Funkverbindung
• IoT-Projekte mit batteriebetriebenem Betrieb (Stromsparmodi verfügbar)

Technische Daten

• Chipsatz: NRF24L01+ mit PA und LNA
• Frequenzbereich: 2,4–2,5 GHz (ISM-Band)
• Reichweite: bis 1000 m (Freifeld)
• Datenrate: 250 kbps, 1 Mbps, 2 Mbps
• Kanäle: 125 (Kanalabstand 1 MHz)
• Betriebsspannung: 3,3 V
• Schnittstelle: SPI
• Sendeleistung: +20 dBm (mit PA)
• Empfangsempfindlichkeit: -96 dBm (mit LNA)
• Antennenanschluss: SMA (weiblich)
• Abmessungen: ca. 36 x 17 mm (Modul ohne Antenne)

Lieferumfang

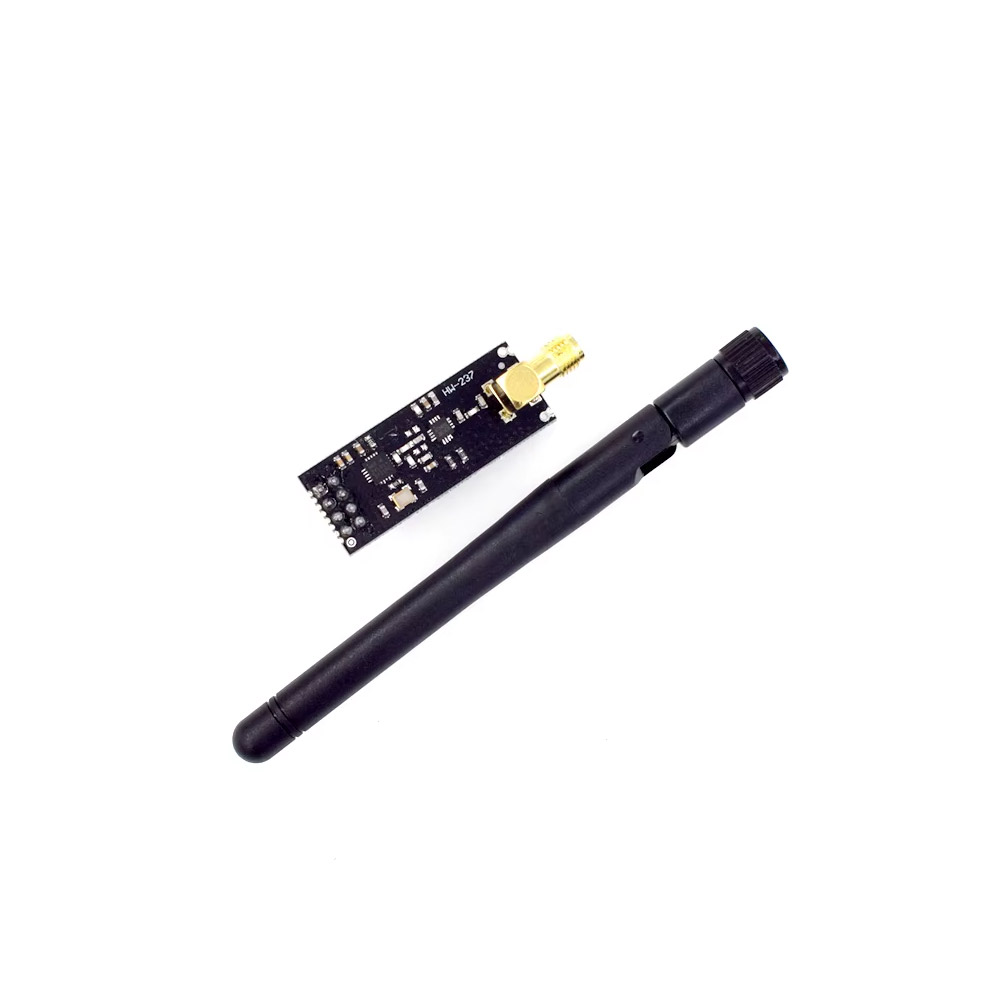

• 1x NRF24L01+ PA LNA Funkmodul
• 1x 2,4-GHz-Antenne mit SMA-Stecker
