Nano Mega328P V3.0 USB Board

Vorschau: Nano Mega328P V3.0 USB CH340G Board

Menge	Stückpreis
bis 4	4,45 €
ab 5	4,25 €
ab 20	4,11 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Artikel-Nr.: RBS10270

Pin it

Für die gewählte Variante sind keine Bundles verfügbar. Für Bundle-Angebote wählen Sie bitte eine andere Variante aus.

Nano Mega328P V3.0 USB CH340C Modul (ungelötet) Starten Sie mit diesem hochwertigen und... mehr

Menü schließen

Nano Mega328P V3.0 USB CH340C Modul (ungelötet)

Starten Sie mit diesem hochwertigen und zuverlässigen Modul preiswert in die Mikrocontrollerentwicklung!

Das kleine Nano Mega328P V3.0 Modul ist perfekt für den Einstieg in die Entwicklung geeignet. Mit der integrierten USB-Schnittstelle lassen sich sowohl das Board als auch die Schaltung mit Strom versorgen, und Sie spielen im Handumdrehen die ersten Programme auf. Der Nano Mega328P V3.0 ist eine kompakte, kompatible Version des beliebten Arduino UNO und eignet sich ideal für Anwendungen, bei denen Platz und Mobilität wichtig sind. Das kleine Nano Board ist perfekt für den Einstieg in kleine DIY-Projekte. Dank der kompakten Bauform lässt es sich überall unterbringen und kann bei Bedarf durch Anlöten der mitgelieferten Stiftleiste breadboardtauglich gemacht werden.

CH340C – Verbesserte Version mit interner Taktquelle

Dieses Modell verwendet den CH340C als USB-zu-Seriell-Wandler, der eine interne Taktquelle besitzt und somit keinen externen Quarz benötigt. Dadurch wird die Schaltung vereinfacht und die Stabilität verbessert.

Kompatibilität zum CH340G: Der CH340C ist voll kompatibel mit dem CH340G, der in früheren Versionen dieses Boards verwendet wurde. Beide Chips nutzen denselben Treiber und bieten die gleiche Funktionalität in der Arduino-Umgebung. Somit können alle bisherigen Projekte, die mit dem CH340G betrieben wurden, auch problemlos mit dem CH340C weitergeführt werden.

Konfiguration der Arduino IDE

Im Programm "Arduino IDE" muss unter dem Reiter "Werkzeuge" (englisch: "Tools") der korrekte "COM-Port", an dem der Arduino angeschlossen ist, eingestellt sein.

Wählen Sie unter "Board" den "Arduino Nano" aus.
Wählen Sie unter "Prozessor" den "ATmega 328P (Old Bootloader)" aus.
Falls der CH340-Treiber nicht bereits installiert ist, können Sie diesen über den folgenden Link herunterladen und installieren: Treiber-Download für den CH340-Chip

Anwendungsbereiche

Der Nano Mega328P V3.0 CH340C eignet sich hervorragend für eine Vielzahl von Projekten, wie beispielsweise:

Elektronikprojekte im Bildungs- und Hobbybereich
Home-Automation und Smart-Home-Anwendungen
IoT-Projekte (Internet of Things)
Robotik und Steuerungssysteme
Sensorüberwachung und Datenerfassung
Automatisierung von Aufgaben und Prozessen

Dank der verbesserten Hardware mit dem CH340C bleibt dieses Board eine zuverlässige Wahl für alle, die auf einfache Handhabung und hohe Kompatibilität setzen!

Details

Kompaktes Design
leistungsstarker Atmel ATmega328P-AU MCU
14 digitale Input / Output-Anschlüsse: TX, RX, D2 ~ D13
8 analoge Eingänge Anschlüsse: A0-A7
Rastermaß: 2,54 mm
1 USART RX / TX
6 PWM-Ports: D3, D5, D6, D9, D10, D11
Betriebsspannung: 5V
Versorgungsspannung: 7-12V
Integrierte Stromversorgung über USB-Anschluss oder VIN-Pin

Lieferumfang

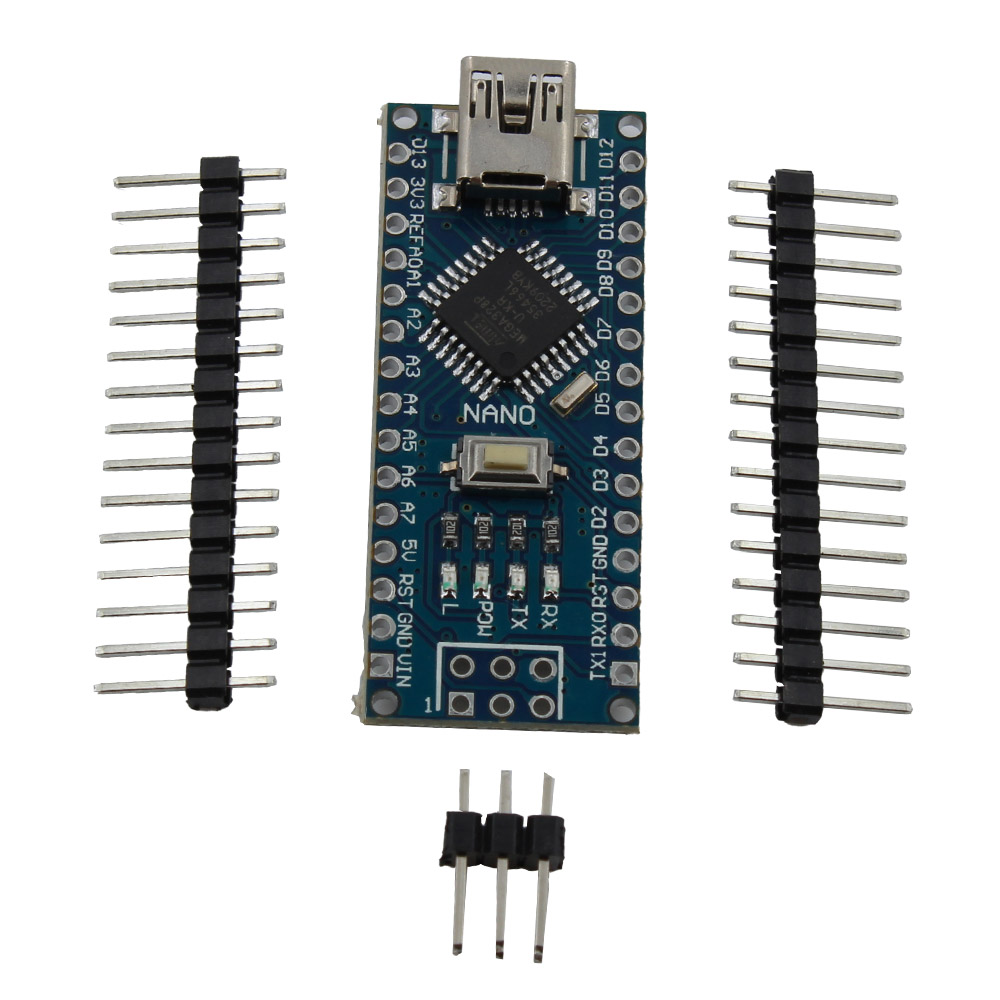

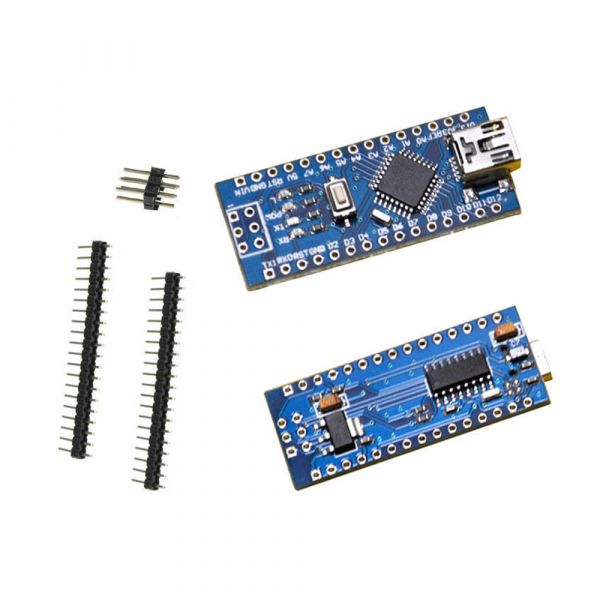

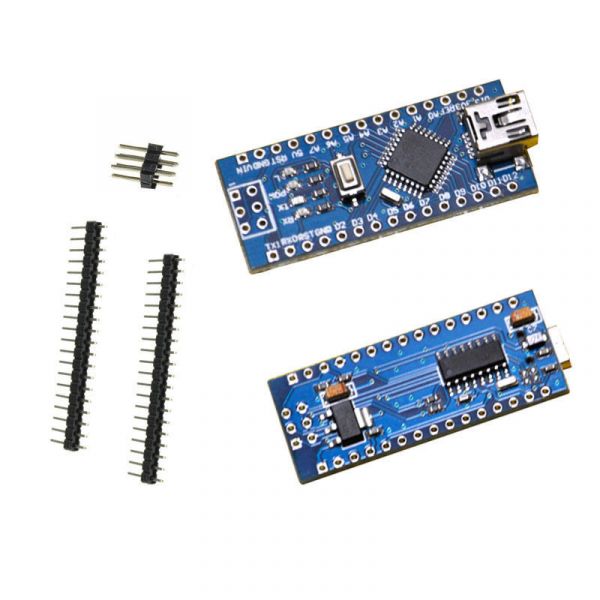

1 x Nano Mega 328 V3.0 USB Mikrokontrollerboard mit Anschluss-Pin-Leisten wie abgebildet

Microcontroller:	Atmel ATmega328P
Produktart:	Entwicklungsboard
PWM Ports:	6
Abmessungen:	46x18x13 mm
Anzahl analoge I/O Pins:	8
Anzahl digitale I/O Pins:	14
SRAM:	2 kB
Betriebsspannung:	7-12V
EEPROM:	1 kB
Taktfrequenz:	16 Mhz
Flash Speicher (nutzbar ohne Bootloader):	30 kB
Gewicht:	7 g
USB Chip Typ:	CH340G

Hersteller-Information: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de

Weitere Artikel von MakerMind

Bewertungen lesen, schreiben und diskutieren... mehr

Menü schließen

Kundenbewertungen für "Nano Mega328P V3.0 USB Board"

Von:

RonaldMouct

Am: 17.10.2024

RonaldMouct

Von:

Michael K.

Am: 25.07.2024

Einwandfreie Funktio. Mit der Arduino-IDE-Umgebung einwandfrei programmierbar. Es muss nur der alte Bootloader eingestellt werden, ist aber kein Problem. Preis- Leistungsverhältnis super.

Von:

Oleksii

Am: 10.07.2024

Nano Mega328P V3.0 USB CH340G Board

Ja gerne

Von:

Jojo

Am: 07.07.2024

Super

Alles OK, funktioniert und war günstig

Von:

Karl aus ERK

Am: 01.07.2024

Rasch geliefert und wie immer alles in Ordnung.

Von:

Ich

Am: 09.03.2024

noch nicht benutzt noch keine Beurteilung

Von:

Lindamug

Am: 13.02.2024

Lindamug

Von:

Erik M.

Am: 07.02.2024

Perfekt!!

Wie immer alles super, Klasse Ware!! An dieser Stelle noch ein Kompliment an die Mitarbeiter vor Ort!! Sehr freundliches Personal dem nichts zuviel ist!! Weiter So!!

Von:

KSt

Am: 13.12.2023

Preis ok! Funktion noch nicht geprüft. Achtung: CH340-Teiber ist notwendig aber bekannt

alles Bestens

Von:

Kunde4885

Am: 28.09.2023

Sehr zufrieden, super schnelle Lieferung, perfekt!

Von:

Kunde8988

Am: 10.08.2023

Super!

Von:

Konstantin

Am: 01.05.2023

Alles Bestens !!

Immer wieder gern !

Von:

Jens Nielsen

Am: 24.04.2023

Tut, was es soll zu einem kleinen Preis

Perfektes kleines Teil, welches noch einen I/O-Expander bekommt, da ich mehr I/O-Pins brauche.

Von:

3d-hotte

Am: 22.04.2023

Funktioniert einwandfrei in meinem autooff2 von mostfun.de

Wie immer perfekt, vielen Dank für die gute Ware.

Von:

M. Oesteritz

Am: 06.03.2023

Bin erstmal erschrocken, die Nanos liessen sich nicht programmieren, weder auf dem alten Win7 Rechner noch auf einem neueren mit Win10; sie werden wohl ab Hersteller mit einem "alten" Bootloader ausgeliefert mit 57600Bd; in der Arduino IDE kann man nach d

Von:

3d-hotte

Am: 28.02.2023

Klein und fein !

Tolles Teil, wird hier verbaut in einem modifizierten AutoOff2.

Von:

Joachim

Am: 16.12.2022

alles okay

scnelle Lieferung

Von:

Ich

Am: 29.06.2022

Wie immer: Beste Qualität

Mein bevorzugter Lieferant

Von:

Kunde4525

Am: 27.02.2022

Schnell geliefert und funktioniert einwandfrei!

Super Teil, mehr als preiswert und auch die Installation der USB-Treiber hat mit Windows 10 von alleine geklappt. Versand war sehr zügig, die Ware war nach einem Tag da.

Von:

Wolfgang

Am: 23.01.2022

Top wie immer schnell günstig gut!

Super Preis Leistung und immer tolle Teile. Das Paradies für jeden iot und Bastelfreund ich kaufe hier gut und gerne und habe noch keine schlechten Erfahrungen gemacht. Toll und Danke

Von:

Lars

Am: 09.12.2021

Schnelle Lieferung, sehr guter Preis!

Lieferung erfolgte in Rekordzeit. Preis-Leistungs-Verhältnis ist besonders mit dem Mengenrabatt wirklich gut!

Von:

Ronald

Am: 12.11.2021

schnelle Leiferung, top Ware

Immer wieder gern ! Top!

Von:

Ingo

Am: 22.11.2020

Alles Bestens !!

Funktioniert tadellos unter Linux-Mint 19, und Arduino IDE. DANKE !!

Von:

Kunde8691

Am: 24.03.2019

Schnelle Leiferung

Entspricht voll den Erwartungen.

Von:

Ulrich

Am: 19.03.2019

Das Preis/Leistungsverhältnis stimmt. Sehr gut verpackt. Alees i.o. angekommen.

Von:

Thomas Rohrlach

Am: 03.08.2017

Mega-Leistung im Nano-Format

Experimentiere nun schon seit vielen Jahren mit ATMega-Prozessoren und wurde eigentlich noch nie enttäuscht. Auch dieser 328er-Mini macht da keine Ausnahme. Im Gegenteil - er hat schon 'ne Menge an Bord (16Mhz-Quarz, COM-Schnittstelle, Pfostenstecker für ISP-Programmer, Spannungsregler...), sodass man ohne aufwendige Außenbeschaltung sofort loslegen kann.
Da ich mit der Arduino-IDE-Umgebung nicht so vertraut bin, flashe ich den µC direkt über die ISP (6poliger Pfostenstecker) mit BASCOM, und selbst das funktioniert problemlos.
Dass die Status-LED im Auslieferungszustand manchmal permanent rot statt grün leuchtet ist Modell bedingt und stört eher wenig.
In diesem Sinne kann ich dieses Teilchen wärmstens empfehlen.
