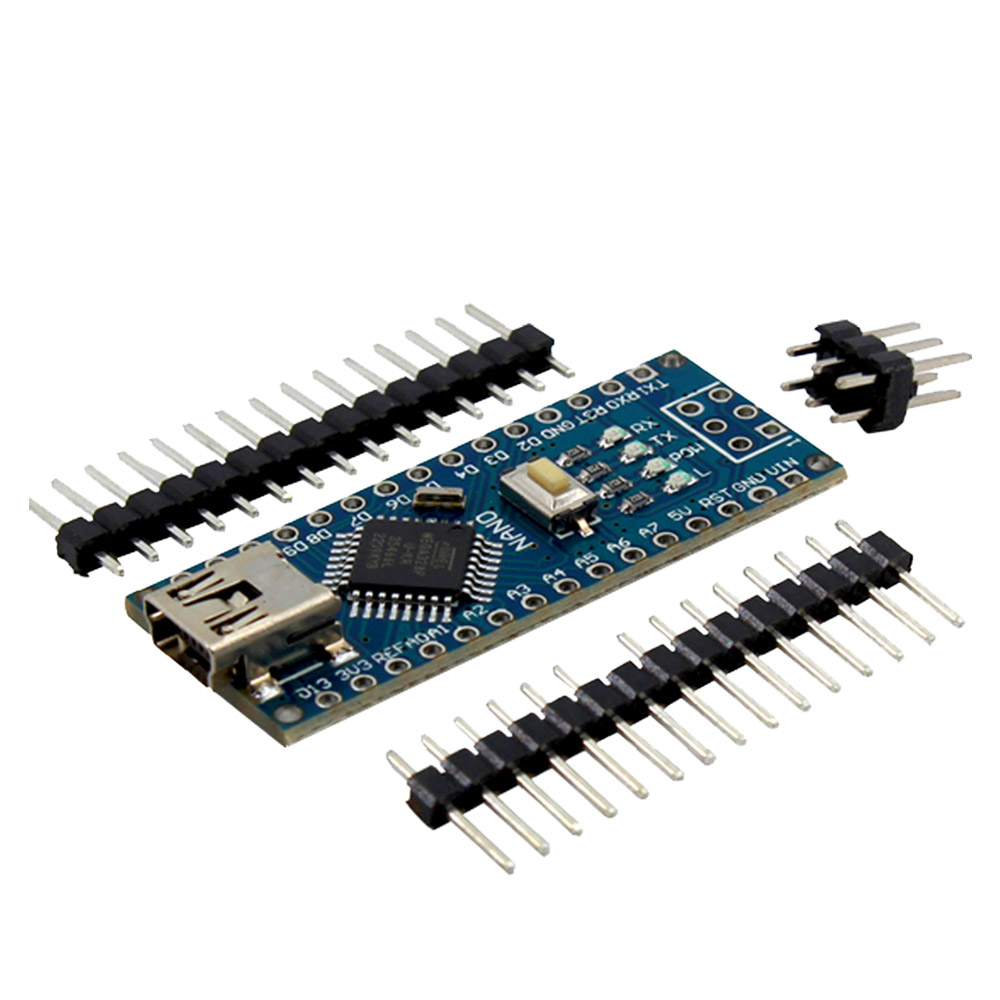

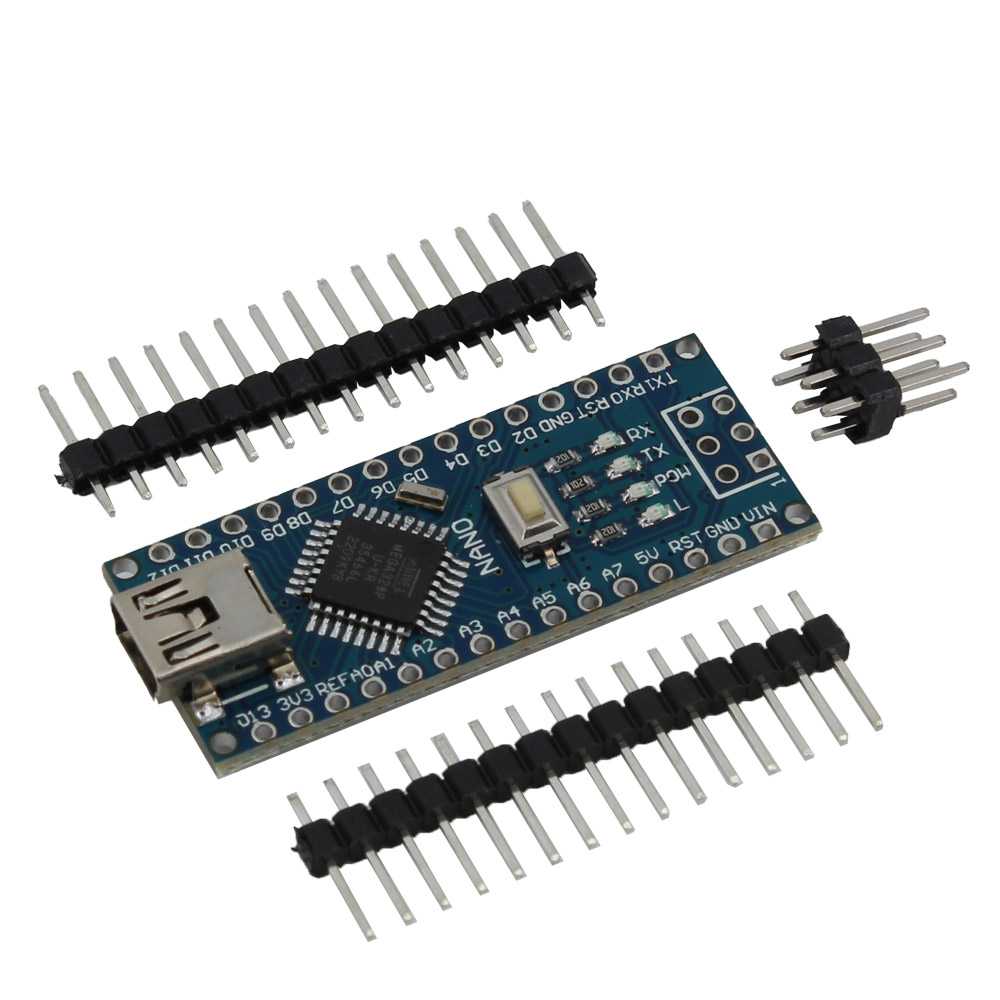

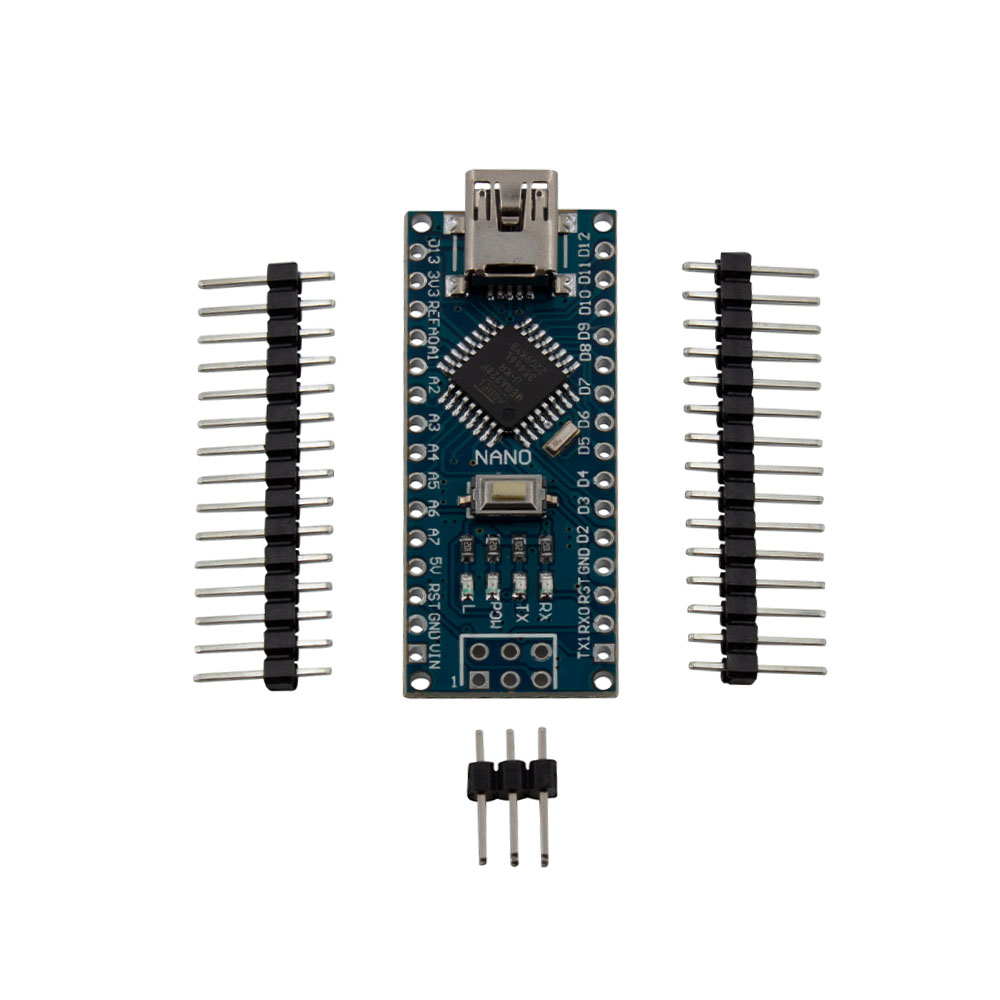

Nano Mega328P V3.0 USB CH340C Modul (ungelötet)
Starten Sie mit diesem hochwertigen und zuverlässigen Modul preiswert in die Mikrocontrollerentwicklung!
Das kleine Nano Mega328P V3.0 Modul ist perfekt für den Einstieg in die Entwicklung geeignet. Mit der integrierten USB-Schnittstelle lassen sich sowohl das Board als auch die Schaltung mit Strom versorgen, und Sie spielen im Handumdrehen die ersten Programme auf. Der Nano Mega328P V3.0 ist eine kompakte, kompatible Version des beliebten Arduino UNO und eignet sich ideal für Anwendungen, bei denen Platz und Mobilität wichtig sind. Das kleine Nano Board ist perfekt für den Einstieg in kleine DIY-Projekte. Dank der kompakten Bauform lässt es sich überall unterbringen und kann bei Bedarf durch Anlöten der mitgelieferten Stiftleiste breadboardtauglich gemacht werden.
CH340C – Verbesserte Version mit interner Taktquelle
Dieses Modell verwendet den CH340C als USB-zu-Seriell-Wandler, der eine interne Taktquelle besitzt und somit keinen externen Quarz benötigt. Dadurch wird die Schaltung vereinfacht und die Stabilität verbessert.
Kompatibilität zum CH340G: Der CH340C ist voll kompatibel mit dem CH340G, der in früheren Versionen dieses Boards verwendet wurde. Beide Chips nutzen denselben Treiber und bieten die gleiche Funktionalität in der Arduino-Umgebung. Somit können alle bisherigen Projekte, die mit dem CH340G betrieben wurden, auch problemlos mit dem CH340C weitergeführt werden.
Konfiguration der Arduino IDE
Im Programm "Arduino IDE" muss unter dem Reiter "Werkzeuge" (englisch: "Tools") der korrekte "COM-Port", an dem der Arduino angeschlossen ist, eingestellt sein.
- Wählen Sie unter "Board" den "Arduino Nano" aus.
- Wählen Sie unter "Prozessor" den "ATmega 328P " aus. (Ältere Chargen benötigen evtl. den "(Old Bootloader)"
- Falls der CH340-Treiber nicht bereits installiert ist, können Sie diesen über den folgenden Link herunterladen und installieren: Treiber-Download für den CH340-Chip
Anwendungsbereiche
Der Nano Mega328P V3.0 CH340C eignet sich hervorragend für eine Vielzahl von Projekten, wie beispielsweise:
- Elektronikprojekte im Bildungs- und Hobbybereich
- Home-Automation und Smart-Home-Anwendungen
- IoT-Projekte (Internet of Things)
- Robotik und Steuerungssysteme
- Sensorüberwachung und Datenerfassung
- Automatisierung von Aufgaben und Prozessen
Dank der verbesserten Hardware mit dem CH340C bleibt dieses Board eine zuverlässige Wahl für alle, die auf einfache Handhabung und hohe Kompatibilität setzen!
Details
- Kompaktes Design
- leistungsstarker Atmel ATmega328P-AU MCU
- 14 digitale Input / Output-Anschlüsse: TX, RX, D2 ~ D13
- 8 analoge Eingänge Anschlüsse: A0-A7
- Rastermaß: 2,54 mm
- 1 USART RX / TX
- 6 PWM-Ports: D3, D5, D6, D9, D10, D11
- Betriebsspannung: 5V
- Versorgungsspannung: 7-12V
- Integrierte Stromversorgung über USB-Anschluss oder VIN-Pin
Lieferumfang
- 1 x Nano Mega 328 V3.0 USB Mikrokontrollerboard mit Anschluss-Pin-Leisten wie abgebildet
Downloads
| Abmessungen: | 46x18x13 mm |
|---|---|
| Anzahl analoge I/O Pins: | 8 |
| Anzahl digitale I/O Pins: | 14 |
| Betriebsspannung: | 7-12V |
| EEPROM: | 1 kB |
| Flash Speicher (nutzbar ohne Bootloader): | 30 kB |
| Gewicht: | 7 g |
| Microcontroller: | Atmel ATmega328P |
| PWM Ports: | 6 |
| Produktart: | Entwicklungsboard |
| SRAM: | 2 kB |
| Taktfrequenz: | 16 Mhz |
| USB Chip Typ: | CH340G |
Anmelden
1 - 10 von 27 Bewertungen
17. Oktober 2024 10:17
RonaldMouct
...
25. Juli 2024 13:09
Einwandfreie Funktio. Mit der Arduino-IDE-Umgebung einwandfrei programmierbar. Es muss nur der alte Bootloader eingestellt werden, ist aber kein Problem. Preis- Leistungsverhältnis super.
...
10. Juli 2024 12:16
Nano Mega328P V3.0 USB CH340G Board
Ja gerne
7. Juli 2024 18:55
Super
Alles OK, funktioniert und war günstig
1. Juli 2024 16:30
Rasch geliefert und wie immer alles in Ordnung.
...
9. März 2024 10:47
noch nicht benutzt noch keine Beurteilung
noch nicht benutzt noch keine Beurteilung
13. Februar 2024 21:01
Lindamug
...
7. Februar 2024 20:09
Perfekt!!
Wie immer alles super, Klasse Ware!! An dieser Stelle noch ein Kompliment an die Mitarbeiter vor Ort!! Sehr freundliches Personal dem nichts zuviel ist!! Weiter So!!
13. Dezember 2023 19:12
Preis ok! Funktion noch nicht geprüft. Achtung: CH340-Teiber ist notwendig aber bekannt
alles Bestens
28. September 2023 16:12
Sehr zufrieden, super schnelle Lieferung, perfekt!
...
Accessory Items
Nano Erweiterungs-Shield für Arduino Nano Dieses Erweiterungs-Shield erweitert das kompakte Arduino Nano um Zahlreiche I/O Schnittstellen zum Verbinden von Modulen, Sensoren oder Motoren. Das Nano wird dabei einfach auf das Shield aufgesteckt und kann direkt genutzt werden. Details 14 I/O Pins 8 Analog Pins 6 PWM Pins 1 Power Eingang I2C Erweiterungspin AREF Ausgang 3.3V Ausgang Lieferumfang 1 x fertig aufgebautes Modul wie abgebildet
Sofort verfügbar
Arduino Nano V3.0 IO Terminal Adapter Dieses Modul ermöglich es Ihnen bequem auf alle Kontakte des Arduino Nanos zuzugreifen. Durch Stabile Schraubklemmen können Kabel und andere Verbinder direkt angeklemmt werden. Details Stabile Schraubklemmen Passende Stiftleisten Bohrlöcher zur Montage Lieferumfang 1 x fertiges Modul wie abgebildet

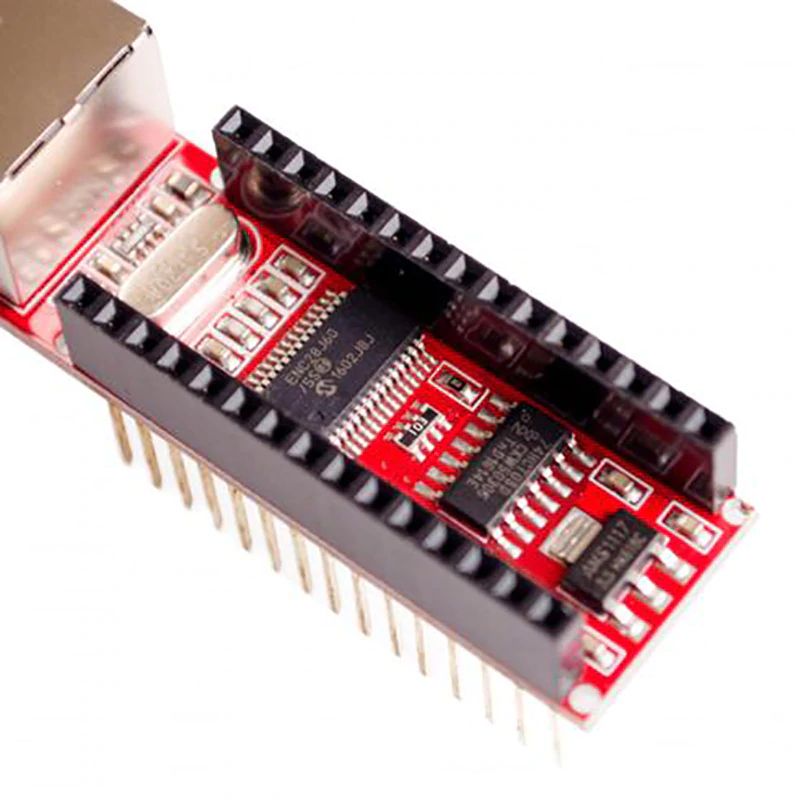

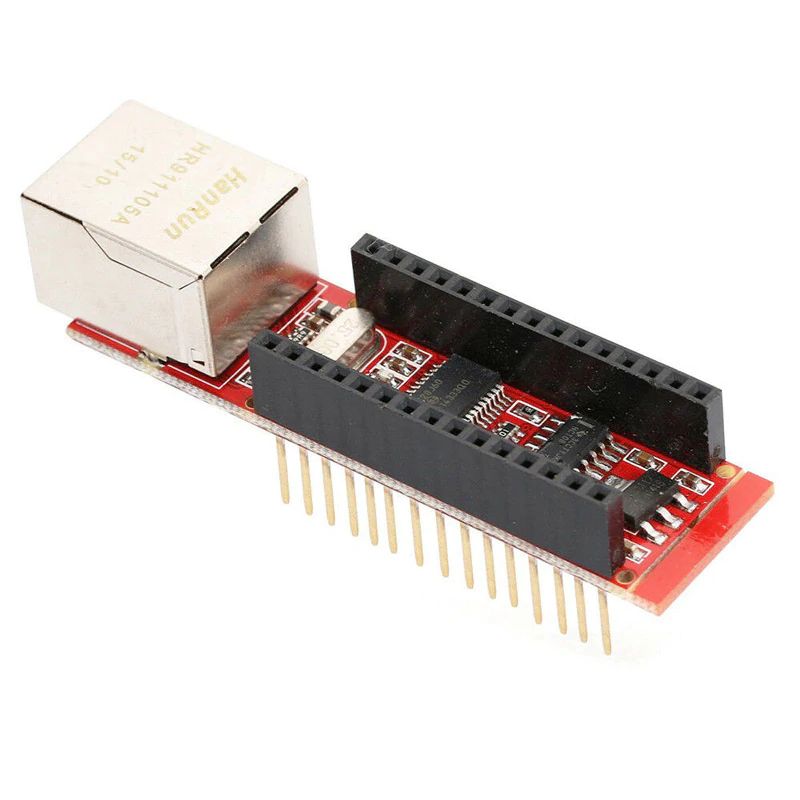

Mit diesem Shield bringen Sie ihr Arduino Nano Board ins LAN! Ideal für IoT- und Smarthome-Anwendungen. Details Plug'n'Play, kein löten erforderlich! ENC28J60 Ethernet-Controller Ansprechen per SPI Interface Abmessungen: ca. 67*18*24mm Lieferumfang 1x Arduino Nano Ethernet Shield ENC28J60
