MX-05V 433MHz RF Funkmodul / Sender + Empfänger (5 Stück)

Menge Stückpreis
bis 4 6,71 €
ab 5 6,35 €
ab 20 6,04 €
Inhalt: 5 Stück

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10065
MX-05V 433MHz RF Funkmodul Mit dem MX-05V 433MHz RF Funkmodul ist es problemlos möglich... mehr

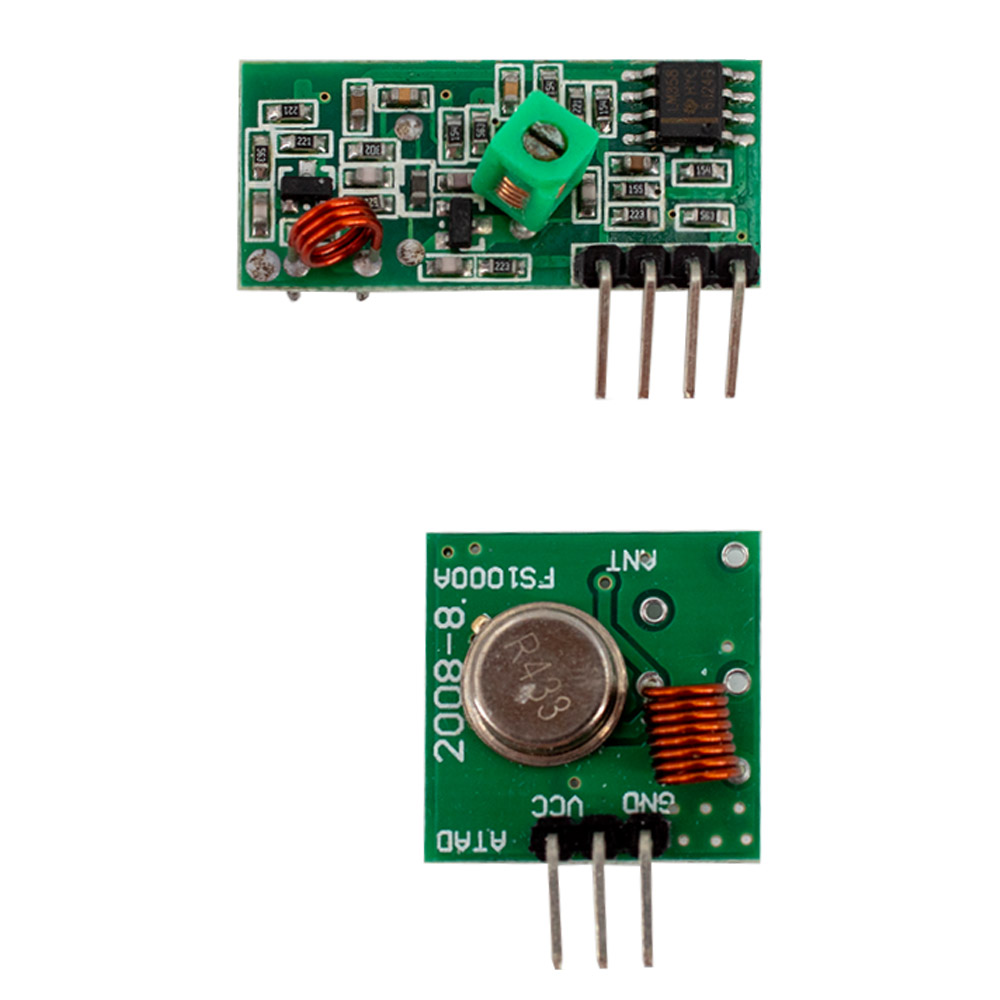

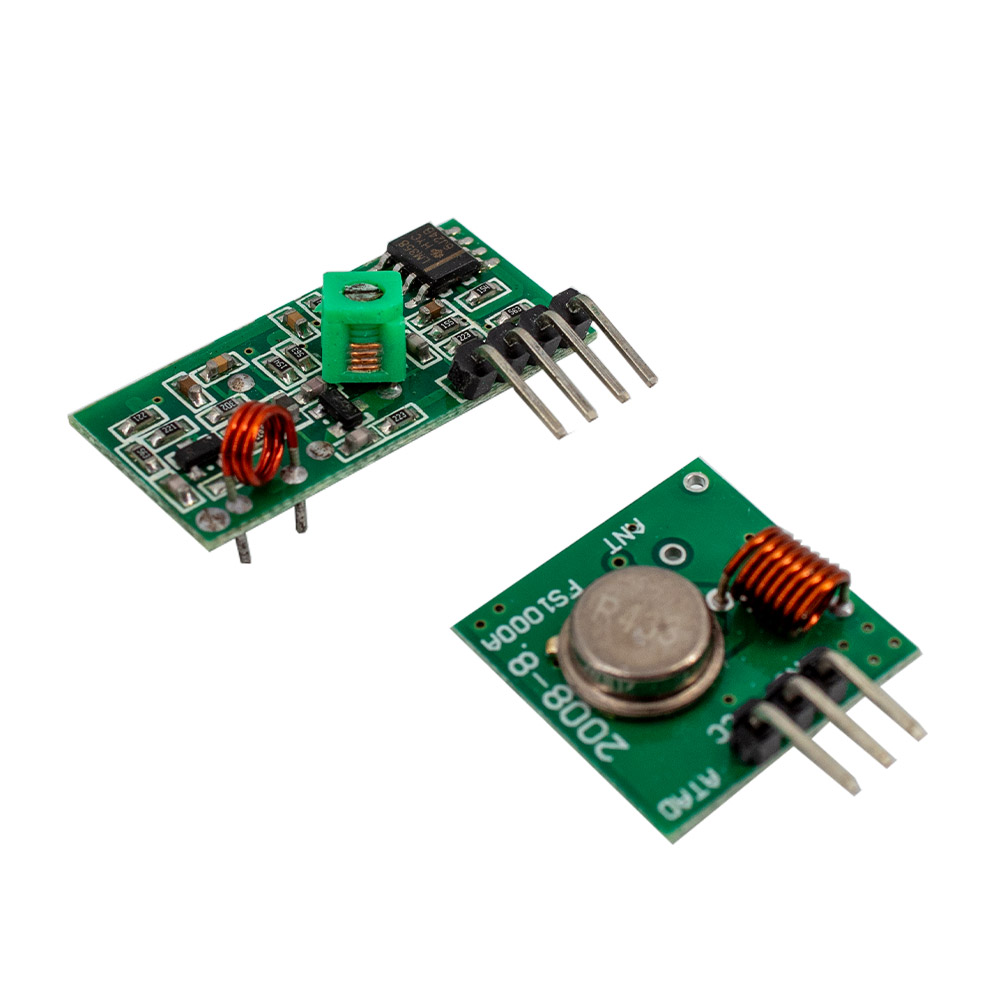

MX-05V 433MHz RF Funkmodul

Mit dem MX-05V 433MHz RF Funkmodul ist es problemlos möglich Daten über eine größere Entfernung kabellos zu übertragen. Dank der Frequenz von 433MHz können auf einem freien Feld Entfernungen bis zu 200 Metern erreicht werden. Die Datenübertragen arbeitet mit einer Geschwindigkeit von 4KB/s. Das Set eignet sich ideal für einen Robotik Bausatz, eine Arduino Schaltung oder einer sonstigen Anwendung bei der es erforderlich ist, Daten kabellos zu übertragen. Dieses Set besteht aus insgesamt 5 Sendern und 5 Empfängern. Die Versorgungsspannung muss 5VDC betragen.



Pinbelegung MX-05V

Das Sendermodul verfügt über 3 Pins, welche wie folgt belegt sind:

  • DATA: TX DATA
  • VCC: Versorgungsspannung 5VDC
  • GND: Masseanschluss

Es kann eine zusätzliche Antenne an dem ausgewiesenen Lötpunkt angebracht werden.

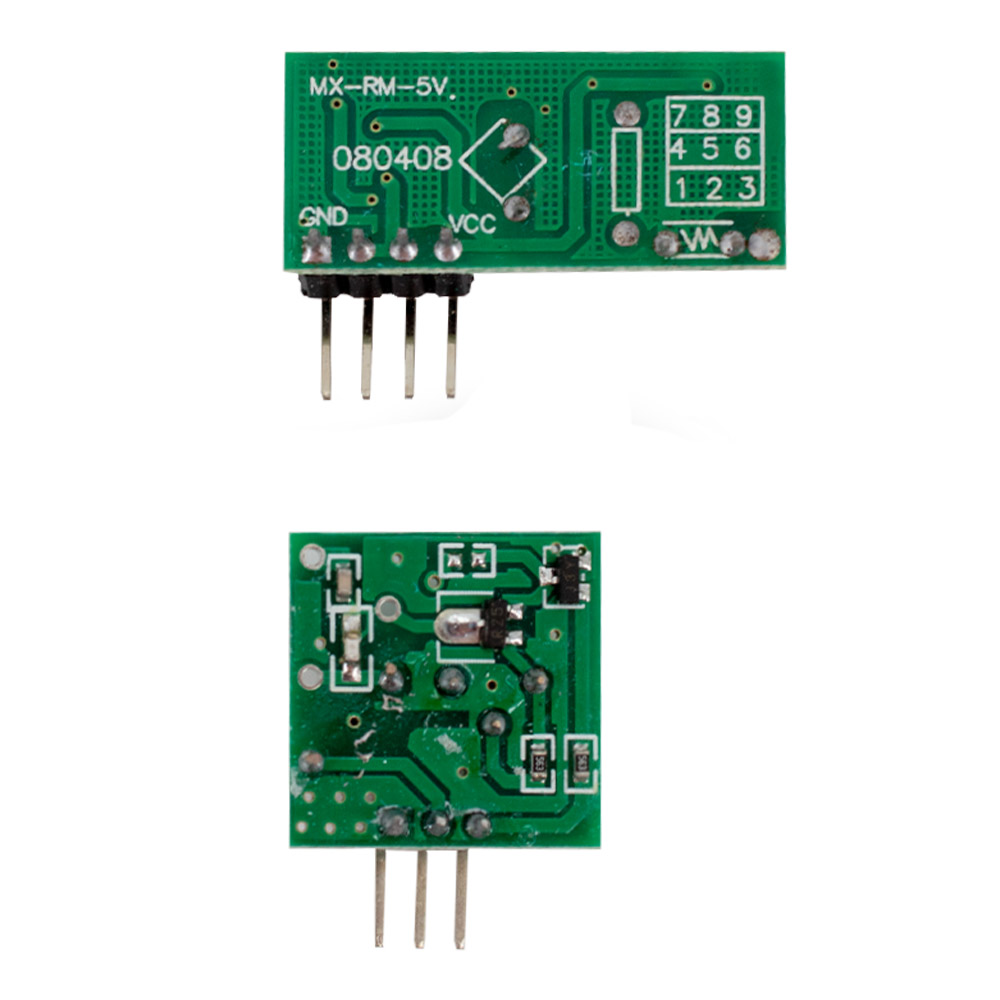

Das Empfängermodul verfügt über 4 Pins, welche folgende Belegegung haben:

  • GND: Masseanschluss
  • DATA: RX DATA
  • DATA: RX DATA
  • VCC: Spannungsversorgung 5V

Details

  • Model:MX-05V
  • Spannung: 5V
  • Stromaufnahme: 4mA
  • Frequenz:433.92MHz
  • Empfangsempfindlichkeit: -105dB
  • Antenne: 32cm Drahtantenne
  • Abmessungen: 30x14x7mm
  • Model:MX-FS-03V
  • Transmitter distance:20-200Meters(influenced the voltage)
  • Spannungsbereich:3.5-12V
  • Abmessungen:19x19mm
  • Übertragungstechnik AM
  • Datenrate:4KB/S
  • Sendesleistung:10mW
  • Frequenz:433MHz
  • Anschlussbelegung (von links nach rechts): DATA, VCC, GND

Lieferumfang

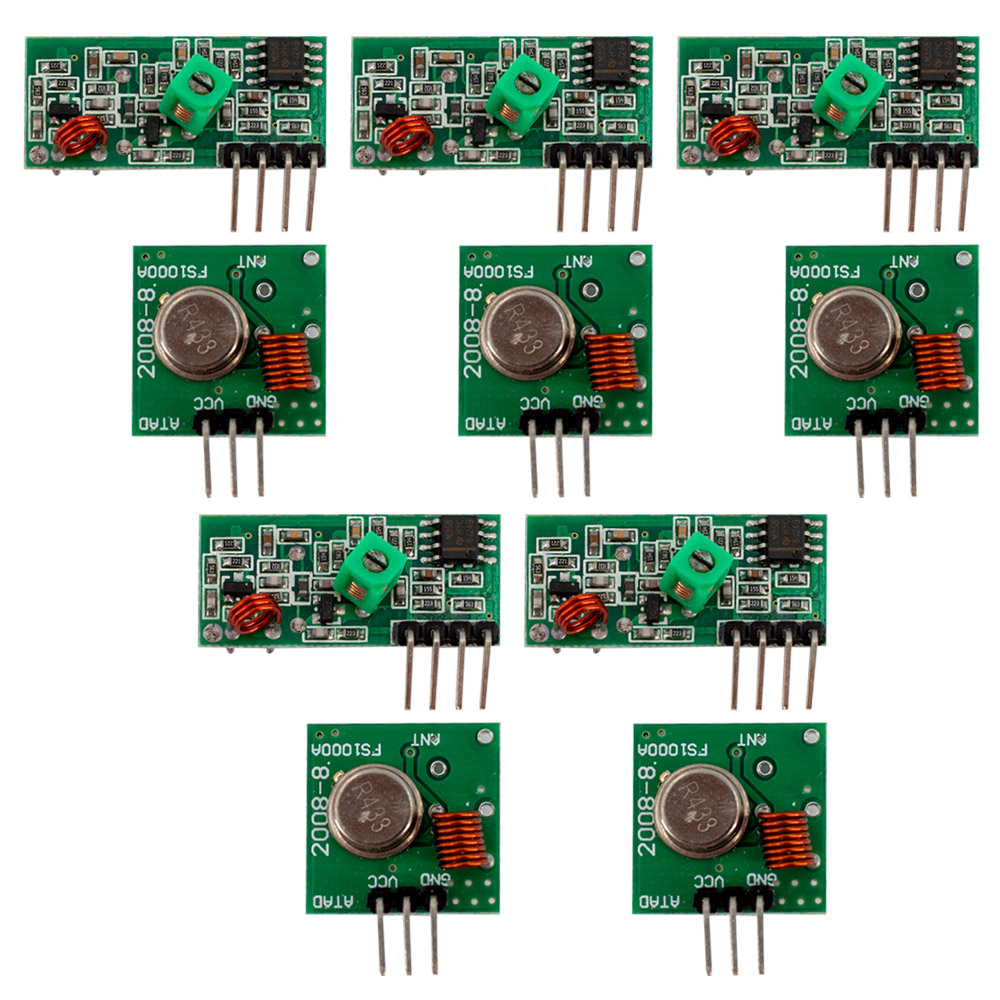

  • 5 Sende- und 5 Empfangsmodule
