Der 8-Kanal-Multiplexer 74HC4051 ist ein vielseitiges Analogmodul, das als analoger oder digitaler 8:1 Multiplexer/Demultiplexer verwendet werden kann. Er eignet sich ideal für den Einsatz in Schaltungen, die mehrere analoge oder digitale Signale effizient verwalten müssen.
Das Modul verfügt über drei digitale Steuereingänge, die die Auswahl eines der acht unabhängigen Ein- oder Ausgänge ermöglichen. Alle Signale laufen über einen gemeinsamen Ein- oder Ausgang, der entsprechend der gewählten Adresse verbunden wird. Eine zusätzliche digitale Steuereingabe dient zur Aktivierung oder Deaktivierung des Multiplexers, wodurch der Stromverbrauch optimiert werden kann.
Dank integrierter Schutzdioden sind die Eingänge des 74HC4051 vor Spannungsspitzen geschützt, was eine sichere Verwendung mit höheren Eingangsspannungen ermöglicht. Durch den geringen Widerstand der internen Schalter werden Signalverluste minimiert, was die Übertragung analoger Signale ohne signifikante Verzerrungen gewährleistet.
Details
Modell: CJMCU-74HC4051
Analoge Eingangsspannung: 5 V max
Steuerspannung (Betrieb): 2 V – 6 V
Schaltspannung: 0 V – 10 V
Schaltprinzip: Break-Before-Make (Vermeidung von Kurzschlüssen beim Umschalten)
Schnelle Schalt- und Ausbreitungszeiten
Geringes Übersprechen zwischen den Schaltern
Optimierte Produktänderungsbenachrichtigung
Leiterplattenstärke: 1,7 mm
Abmessungen:
Länge: 30 mm
Breite: 19 mm
Höhe: 3,5 mm
Gewicht: 3 g
Lieferumfang

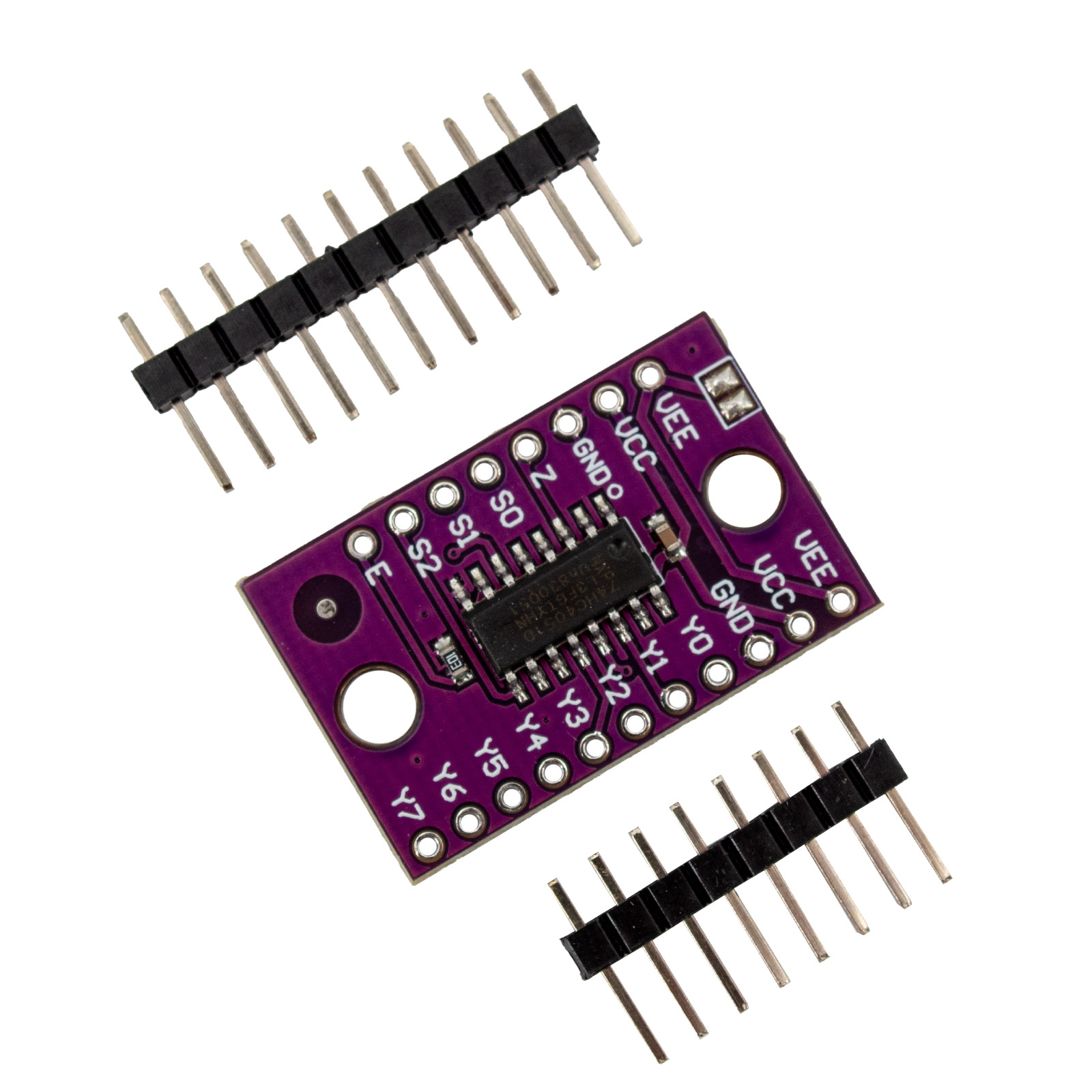

1x Multiplexer 8 Kanal 74HC4051 Analog Modul (wie abgebildet)
