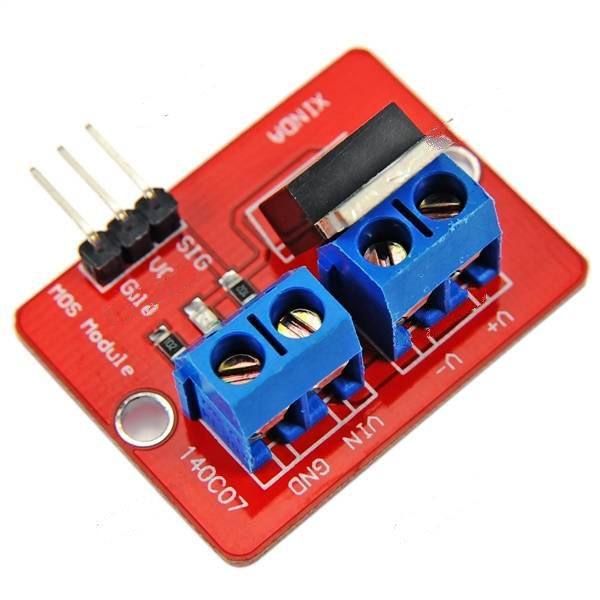

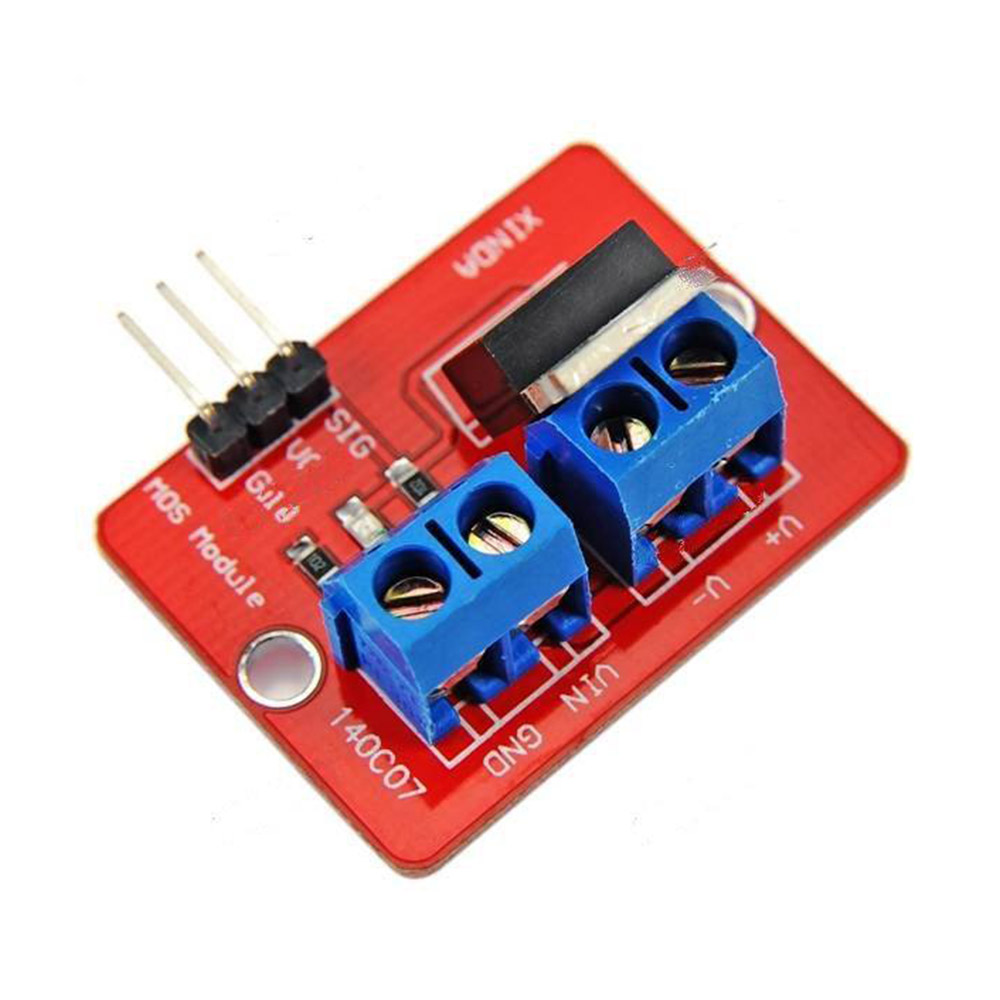

MOSFET IRF520 Treibermodul

(4)
MOSFET IRF520 Treibermodul
Menge Stückpreis
bis 4 1,15 €
ab 5 0,89 €
ab 20 0,89 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • Artikel-Nr.: RBS10306
share
Tweet
Pin it
Email
share
Beschreibung Bewertungen 4 Dokumente
Beschreibung
Mit diesem IRF520 Treibermodul können Sie größere Lasten mit einem... mehr
Menü schließen

Mit diesem IRF520 Treibermodul können Sie größere Lasten mit einem Arduino oder Raspberry Pi schalten. Der Treiber ist ideal zum Schalten von DC-Lasten bis 24V wie LEDs, Motoren, Pumpen, Lüfter, Magnetventile etc. Sie können das Modul mit PWM ansteuern, um eine LED stufenlos zu dimmen oder die Geschwindigkeit eines Gleichsstrommotors zu ändern. An der roten LED auf der Platinen können Sie den Schaltzustand einfach erkennen.

Pinbelegung:

  • VCC: Spannungsversorgung 3,3-5V
  • GND: Masse
  • SIG: Eingang für PWM-Signal
  • Vin: Eingangsspannung 5-24 V
  • V- / V+: Ausgang für z.B. Motor

Details

  • Logikspannung: 5V
  • Betriebsspannung: 3,3V-5V
  • Ausgangsspannung: 0-24V
  • Ausgangs Strom: <1A (mit Kühlkörper <5A)
  • Ansteuerung: Digital I/O oder PWM
  • Größe: 34 x 25 x 21mm
  • Gewicht: 7.5g

Lieferumfang

  • 1x IRF520 MOS FET Treiber Modul
Bewertungen 4
Bewertungen lesen, schreiben und diskutieren... mehr
Menü schließen
Kundenbewertungen für "MOSFET IRF520 Treibermodul"
Von: Am: 31.01.2023

Abhängig vom Anwendungsfall

Leicht zu verstehen und benutzen. Die 3V vom Raspi reichen aber nicht immer um 5V ganz durchzuschalten

Von: Am: 02.11.2022

Gutes Modul für viele Einsatzzwecke

Das Modul ist für viele Einsatzzwecke gut geeignet. Der Eingangswiderstand am Steuerpin liegt mit 1k aber etwas niedrig und der VCC-Pin ist nicht beschaltet. Braucht es auch nicht. Eine Bezeichnung dieses Pins mit "nc" wäre aber verständlicher. Aber man muss es halt wissen. Insgesamt sehr brauchbares Modul.

Von: Am: 20.09.2022

Sehr gutes Modul

Funktioniert einwandfrei in einer Solartrockner-Ventilatorsteuerung für Entwicklungshilfe-Projekte in Afrika. Arbeitet völlig autark mit PV-Energiezufuhr.

Von: Am: 20.08.2020

Sehr gut.

Funktioniert sehr gut mit dem "Servo Driver Hat für Raspberry Pi 16 Kanäle 12-bit, I2C".
Loest mein problem

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Dokumente
Hilfreiche Dokumente und Downloads
Menü schließen
Dokumente & Downloads für MOSFET IRF520 Treibermodul
IRF520 MOSFET Datenblatt
PDF
Download
Anleitung für Arduino
Link
Öffnen
