MKS TMC2225 Schrittmotortreiber

Menge Stückpreis
bis 4 6,95 € *
ab 5 6,65 € *
ab 20 6,45 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS14101
Beschreibung: MKS TMC2225 Schrittmotorentreiber für 3D-Drucker und CNC-Maschinen... mehr
Produktinformationen "MKS TMC2225 Schrittmotortreiber"

Beschreibung:

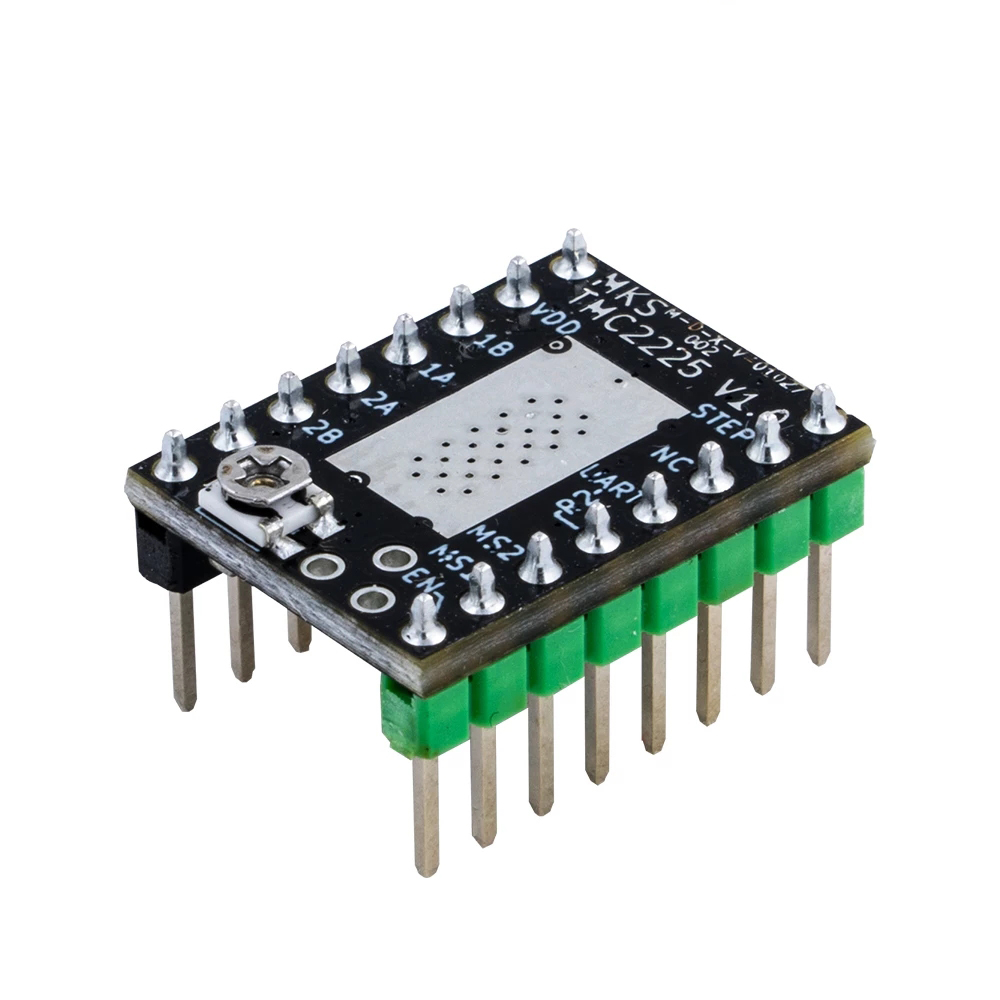

MKS TMC2225 Schrittmotorentreiber für 3D-Drucker und CNC-Maschinen

Die Polulu-kompatiblen TMC2225 Schrittmotorentreiber sind eine weiterentwicklung der TMC2209.Sie unterstützen wie Ihre Vorgänger den StealthChop2 Modus, welcher noch leiser und effizienter arbeitet.

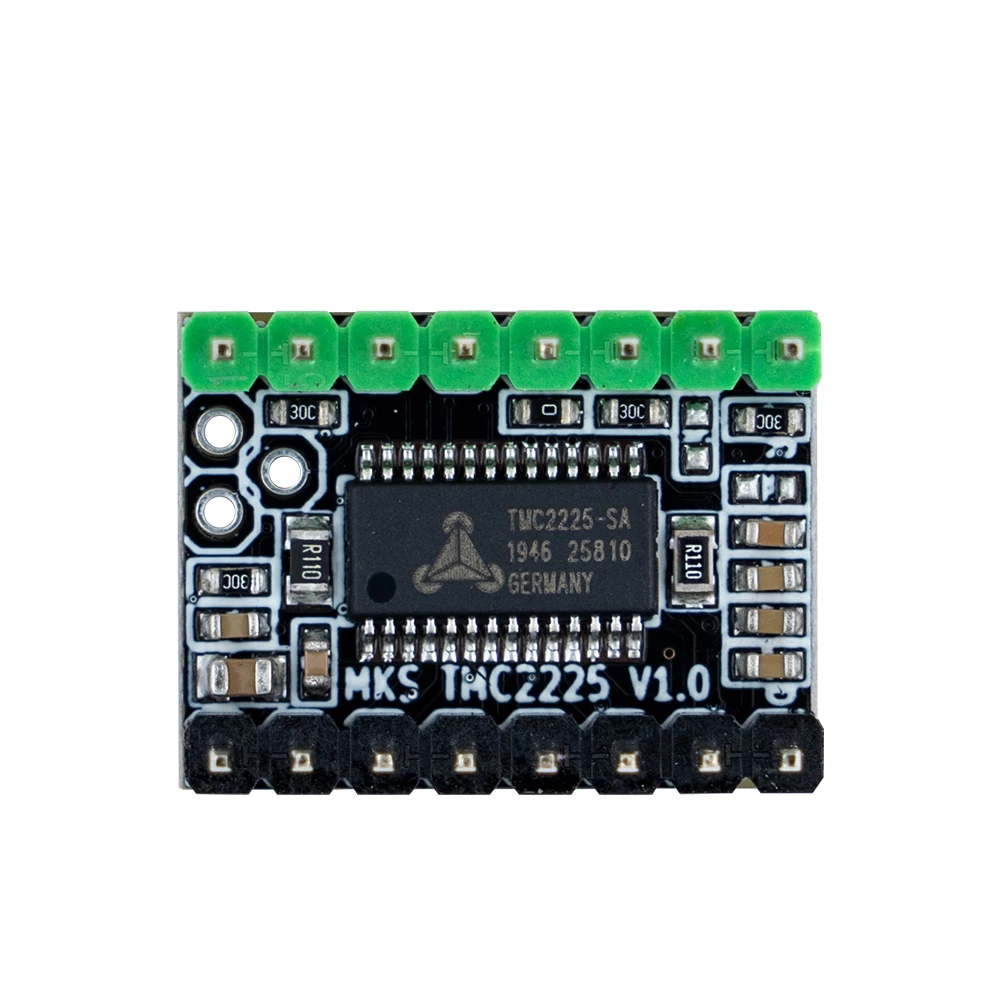

Die Konfiguration in den SpreadCycle Modus für besonderes hohe Dynamik und Drehmoment erfolg über die UART-Schnittstelle. Durch die neue HTSSOP Bauform wurde die Wärmeleitfähigkeit  erneut stark verbessert, wodurch deutlich mehr Leistung bei weniger Kühlung möglich ist.

Sie erreichen mit bis zu 1/256 Microschritte eine sehr hohe Präzision, dadurch eignen sich die TMC2225 vor Allem für 3D-Drucker und CNC-Maschinen mit Nema 17 Motoren bis 2 A pro Phase.

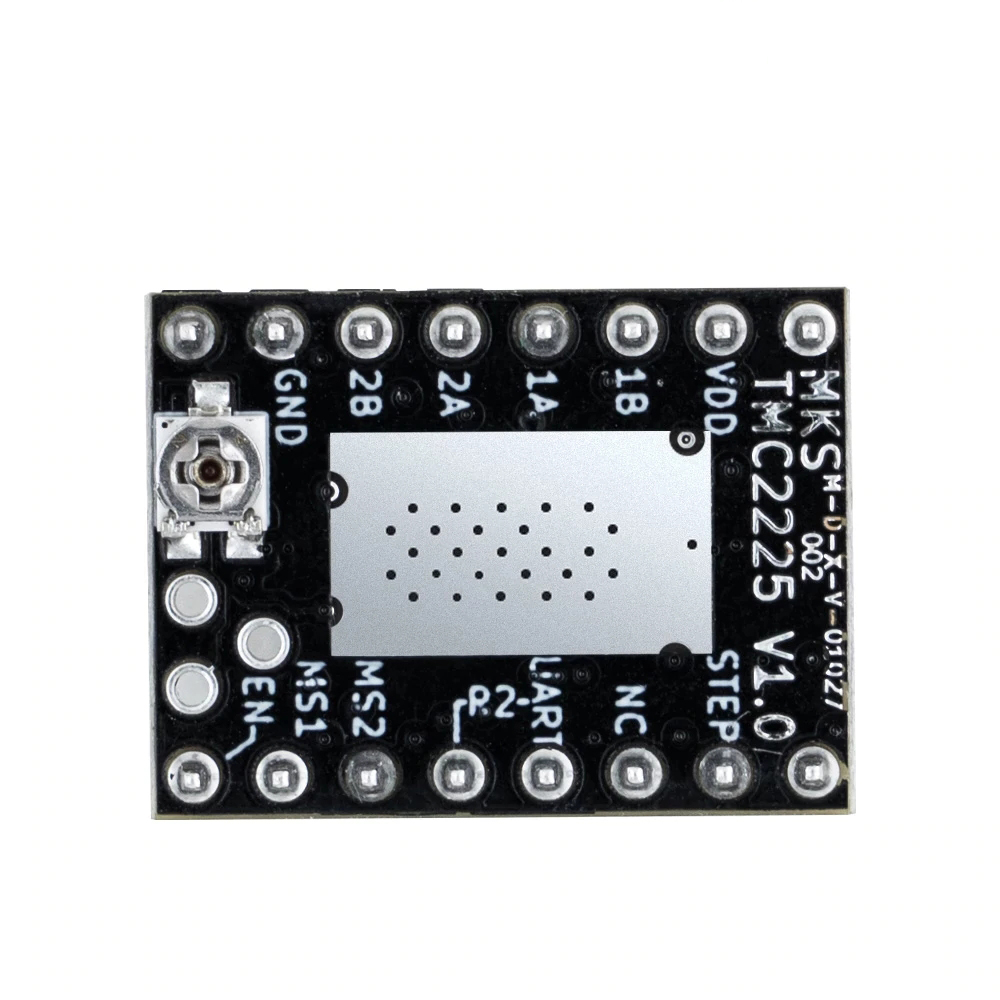

Achtung: Bitte die Pinkonfiguration beachten! Falsches Anschließen zerstört das Board und den Treiber!

Details:

  • Hersteller: Makerbase
  • Arbeitsspannung: 4.75 - 36V
  • Logikspannung: 3.3V - 5V
  • Arbeitsstrom: bis 2 A pro Phase
  • Mikroschritte: bis zu 1/256
  • Konfiguration über CFG-Pins und UART Interface
  • StealthChop2 Modus - sehr leise (Standardeinstellung)
  • SpreadCycle Modus -für hohe Dynamik und Drehmoment (aktivierbar über UART)
  • Step/Dir Interface mit Mikroschrittfunktion (Interpolation von bis zu 256 Mikroschritte)
  • Kompatibel mit StepStick und Pololu A4988
  • Abmessungen: ca. 5mm x 6mm

Lieferumfang:

  • 1x TMC2209 Schrittmotortreiber
  • 1x Kühlkörper



Motorstrom (max. pro Phase): 2 A
Konfiguration: Step/Dir, UART
Modellkompatibilität: Universal
Motorstrom (Spitze): 2 A
Arbeitsspannung: 4.75-36V
Mikroschritte (Max.): 1/256
Logikspannung: 3.3-5V
Produktart: Schrittmotortreiber
