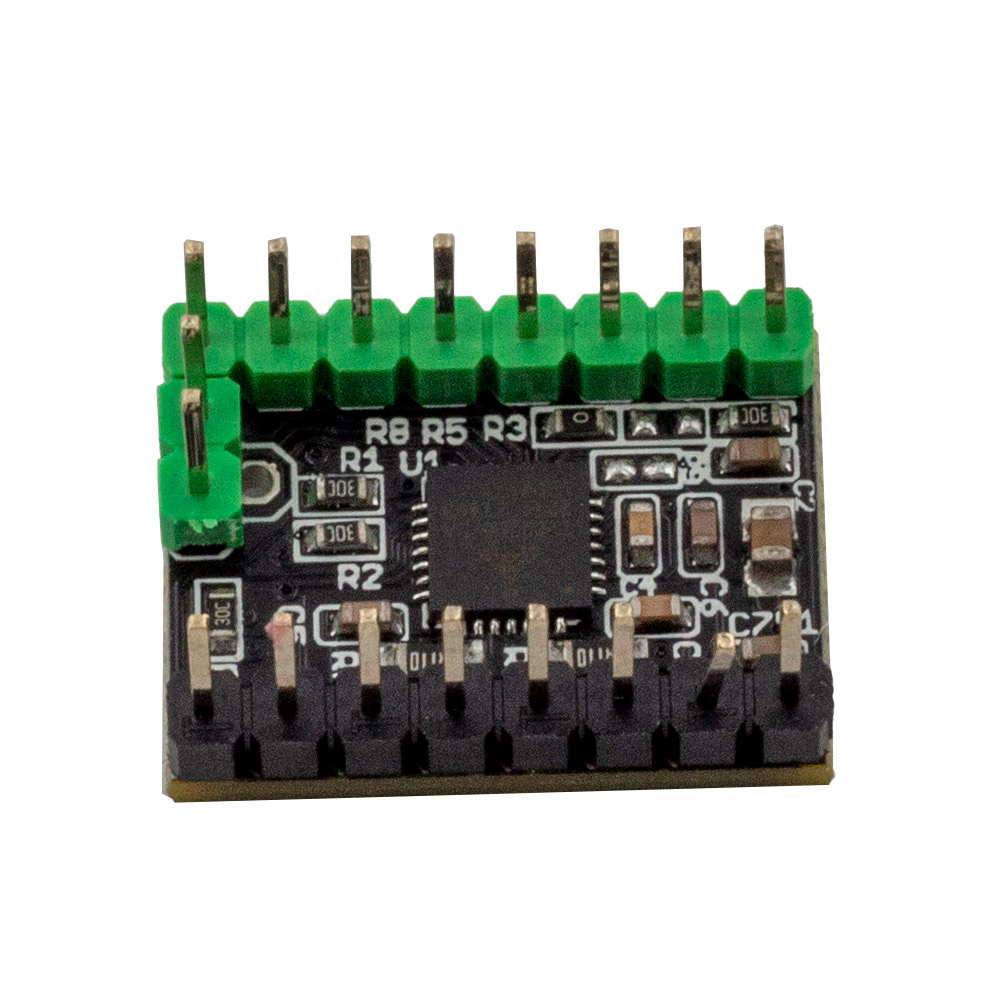

MKS TMC2209 Schrittmotortreiber

Makerbase
Vorschau: MKS TMC2209 SchrittmotortreiberMKS TMC2209 Schrittmotortreiber Vorschau: MKS TMC2209 Schrittmotortreiber Vorschau: MKS TMC2209 Schrittmotortreiber Vorschau: MKS TMC2209 Schrittmotortreiber Vorschau: MKS TMC2209 Schrittmotortreiber Vorschau: MKS TMC2209 Schrittmotortreiber Vorschau: MKS TMC2209 Schrittmotortreiber Vorschau: MKS TMC2209 Schrittmotortreiber Vorschau: MKS TMC2209 Schrittmotortreiber Vorschau: MKS TMC2209 Schrittmotortreiber Vorschau: MKS TMC2209 Schrittmotortreiber Vorschau: MKS TMC2209 Schrittmotortreiber Vorschau: MKS TMC2209 Schrittmotortreiber Vorschau: MKS TMC2209 Schrittmotortreiber Vorschau: MKS TMC2209 Schrittmotortreiber
MKS TMC2209 SchrittmotortreiberMKS TMC2209 Schrittmotortreiber
MKS TMC2209 Schrittmotortreiber
MKS TMC2209 Schrittmotortreiber
MKS TMC2209 Schrittmotortreiber
MKS TMC2209 Schrittmotortreiber
MKS TMC2209 Schrittmotortreiber
MKS TMC2209 Schrittmotortreiber
MKS TMC2209 Schrittmotortreiber
MKS TMC2209 Schrittmotortreiber
MKS TMC2209 Schrittmotortreiber
MKS TMC2209 Schrittmotortreiber
MKS TMC2209 Schrittmotortreiber
MKS TMC2209 Schrittmotortreiber
MKS TMC2209 Schrittmotortreiber
MKS TMC2209 Schrittmotortreiber

Dieser Artikel steht derzeit nicht zur Verfügung!
Benachrichtigen Sie mich, sobald der Artikel lieferbar ist.

Menge Stückpreis
bis 4 5,95 €
ab 5 5,65 €
ab 20 5,45 €

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 4-8 Wochen

  • Artikel-Nr.: RBS13175
share
Tweet
Pin it
Email
share
Beschreibung Bewertungen 0 Dokumente 2
Beschreibung
MKS TMC2209 Schrittmotorentreiber für 3D-Drucker und CNC-Maschinen... mehr
Menü schließen

MKS TMC2209 Schrittmotorentreiber für 3D-Drucker und CNC-Maschinen

Die Polulu-kompatiblen TMC2209 Schrittmotorentreiber sind eine weiterentwicklung der TMC2208.Sie unterstützen wie Ihre Vorgänger den StealthChop2 Modus, welcher noch leiser und effizienter arbeitet.

Die Konfiguration in den SpreadCycle Modus für besonderes hohe Dynamik und Drehmoment erfolg über die UART-Schnittstelle. Zusätzlich wurde bei den TMC2209 die Wärmeleitfähigkeit stark verbessert, wodurch deutlich mehr Leistung bei weniger Kühlung möglich ist.

Sie erreichen mit bis zu 1/256 Microschritte eine sehr hohe Präzision, dadurch eignen sich die TMC2209 vor Allem für 3D-Drucker und CNC-Maschinen mit Nema 17 Motoren bis 1,8A (und 2,5A Spitzen) pro Phase.

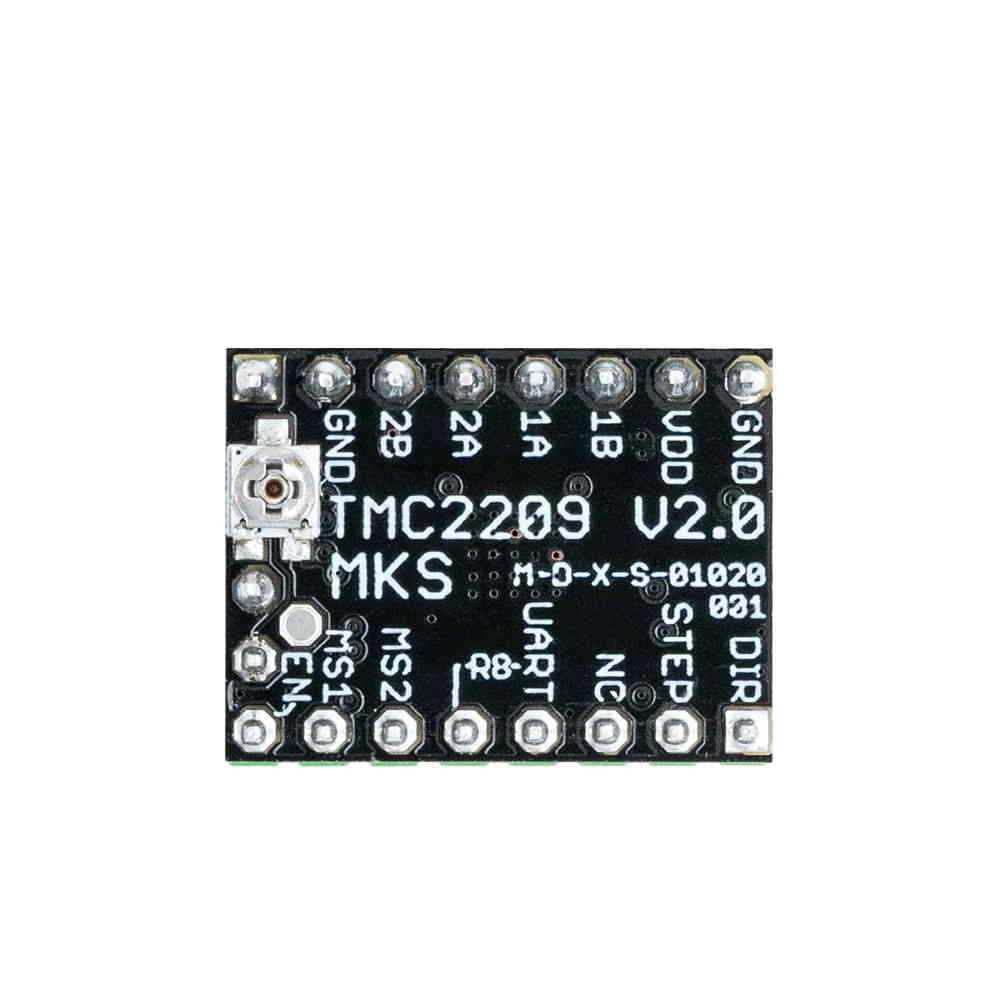

Achtung: Bitte die Pinkonfiguration beachten! Falsches Anschließen zerstört das Board und den Treiber!

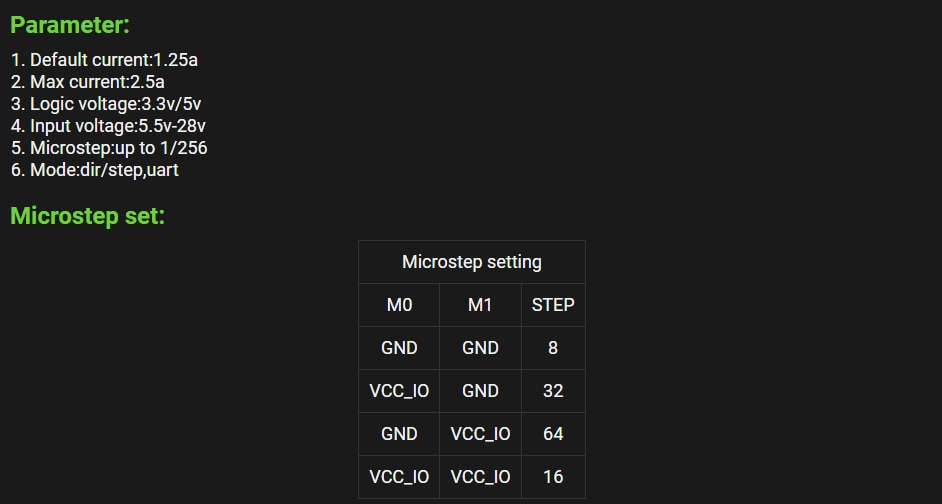

Details

  • Hersteller: Makerbase
  • Arbeitsspannung: 5.5 - 36V
  • Logikspannung: 3.3V - 5V
  • Arbeitsstrom: bis 1.8A pro Phase (2.5A Peak)

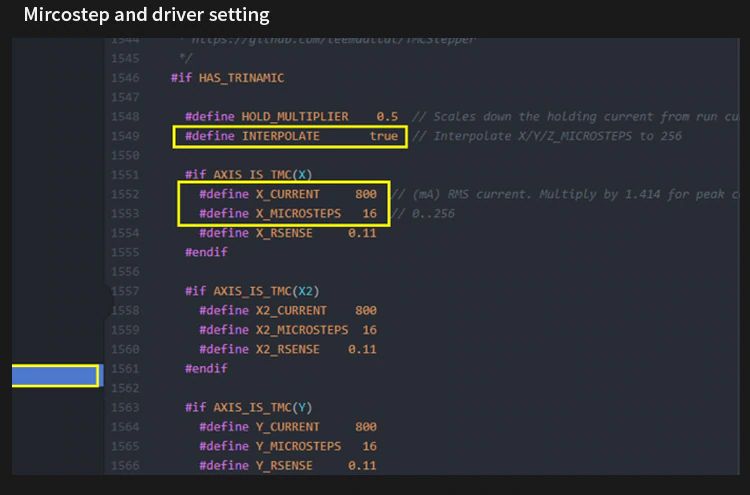

  • Schritte: bis zu 1/256 Microschritte

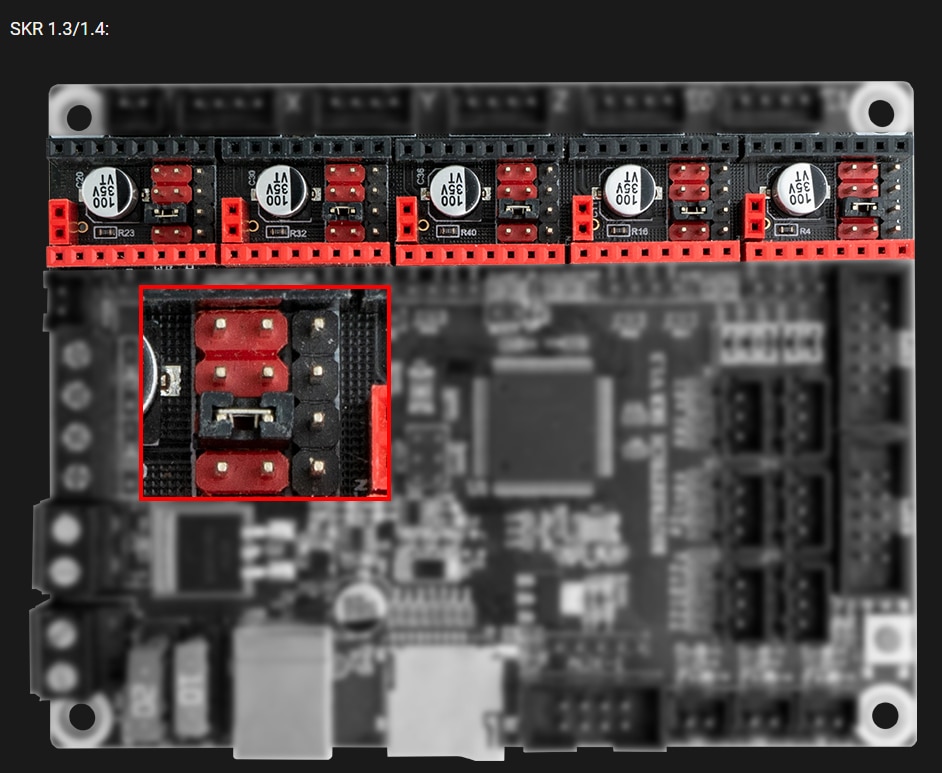

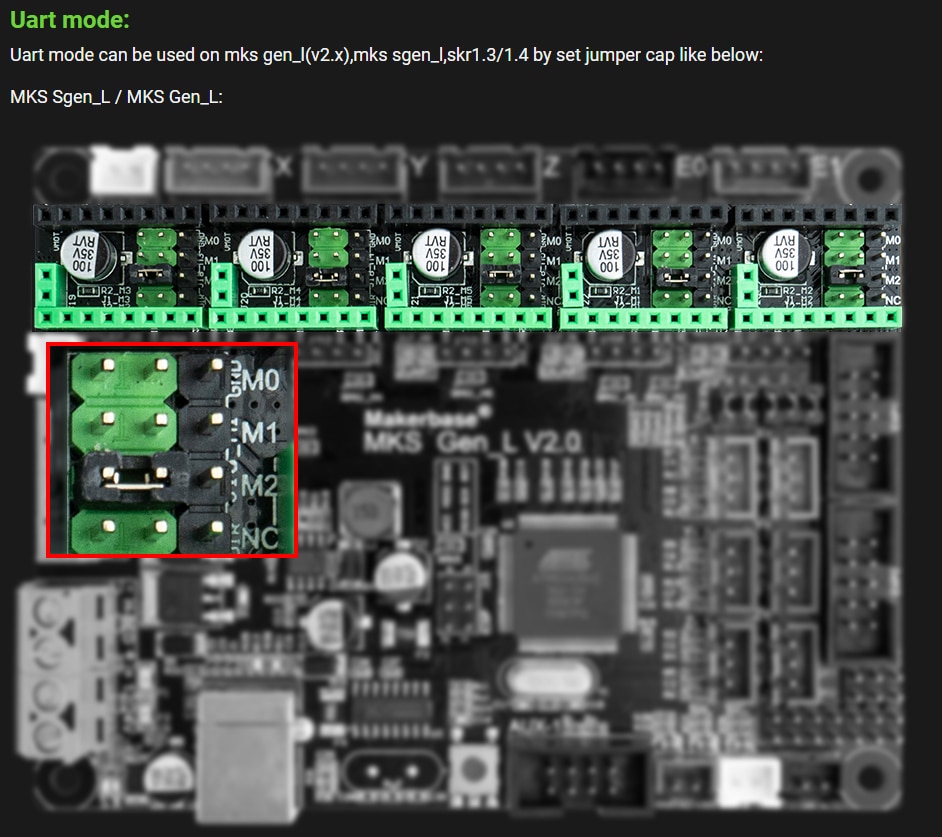

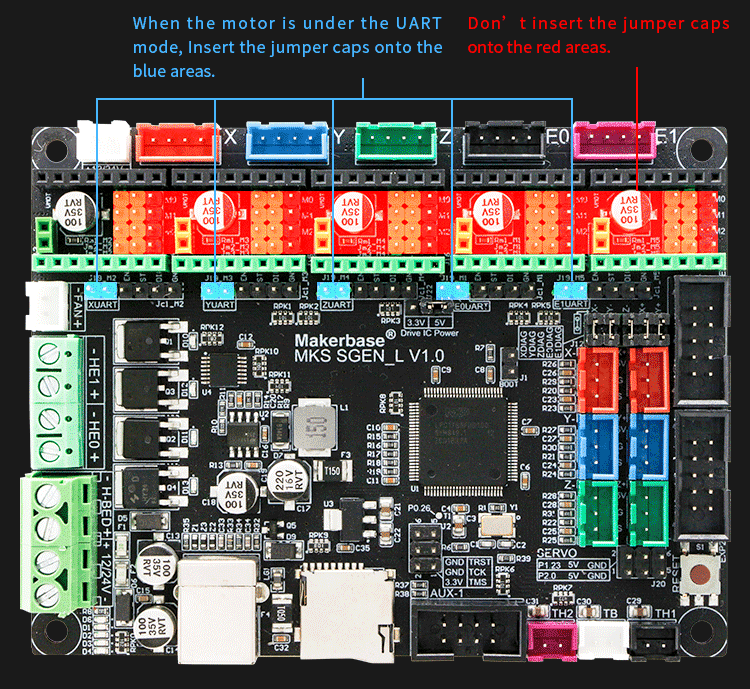

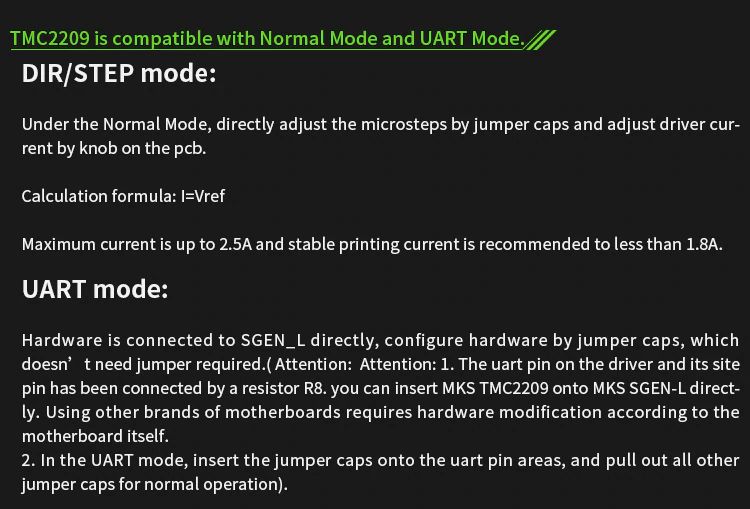

  • Konfiguration über CFG-Pins und UART Interface
  • StealthChop2 Modus - sehr leise (Standardeinstellung)
  • SpreadCycle Modus -für hohe Dynamik und Drehmoment (aktivierbar über UART)
  • Step/Dir Interface mit Mikroschrittfunktion (Interpolation von bis zu 256 Mikroschritte)
  • Kompatibel mit StepStick und Pololu A4988
  • Abmessungen: ca. 5mm x 6mm

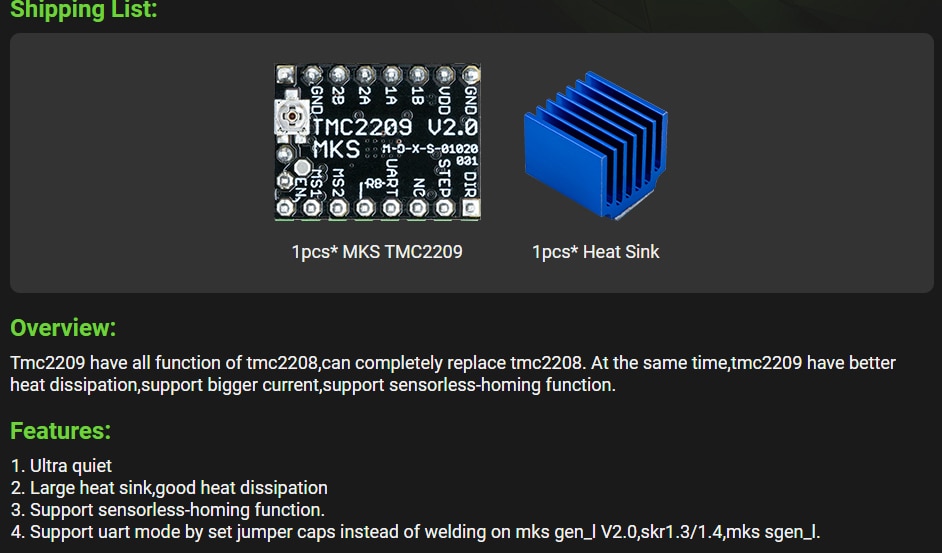

Lieferumfang

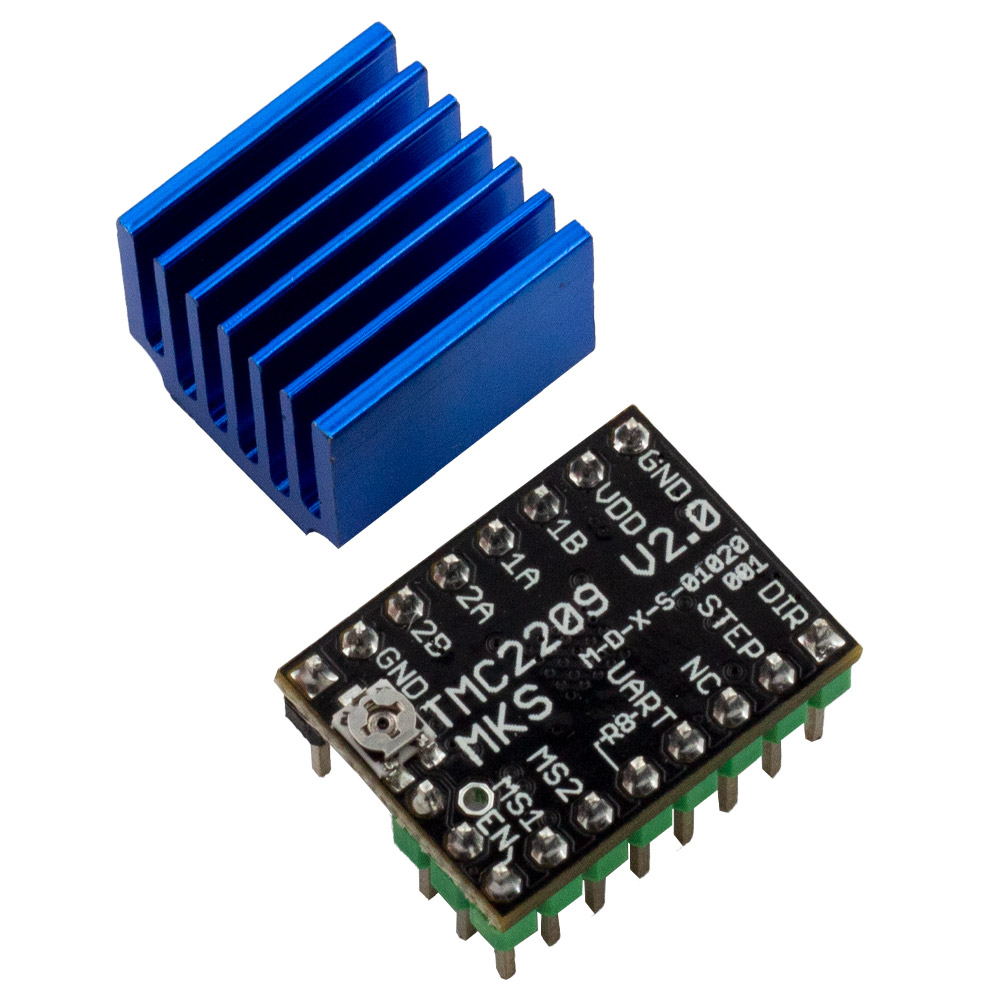

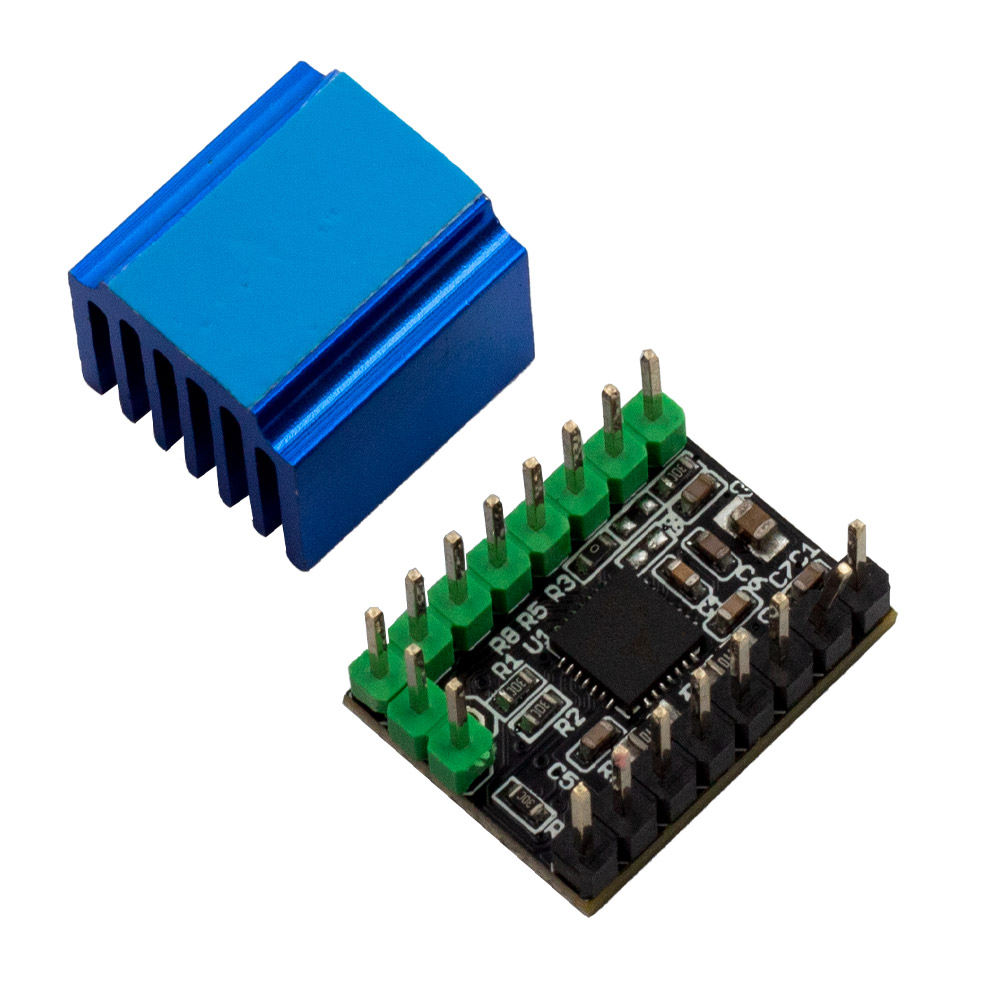

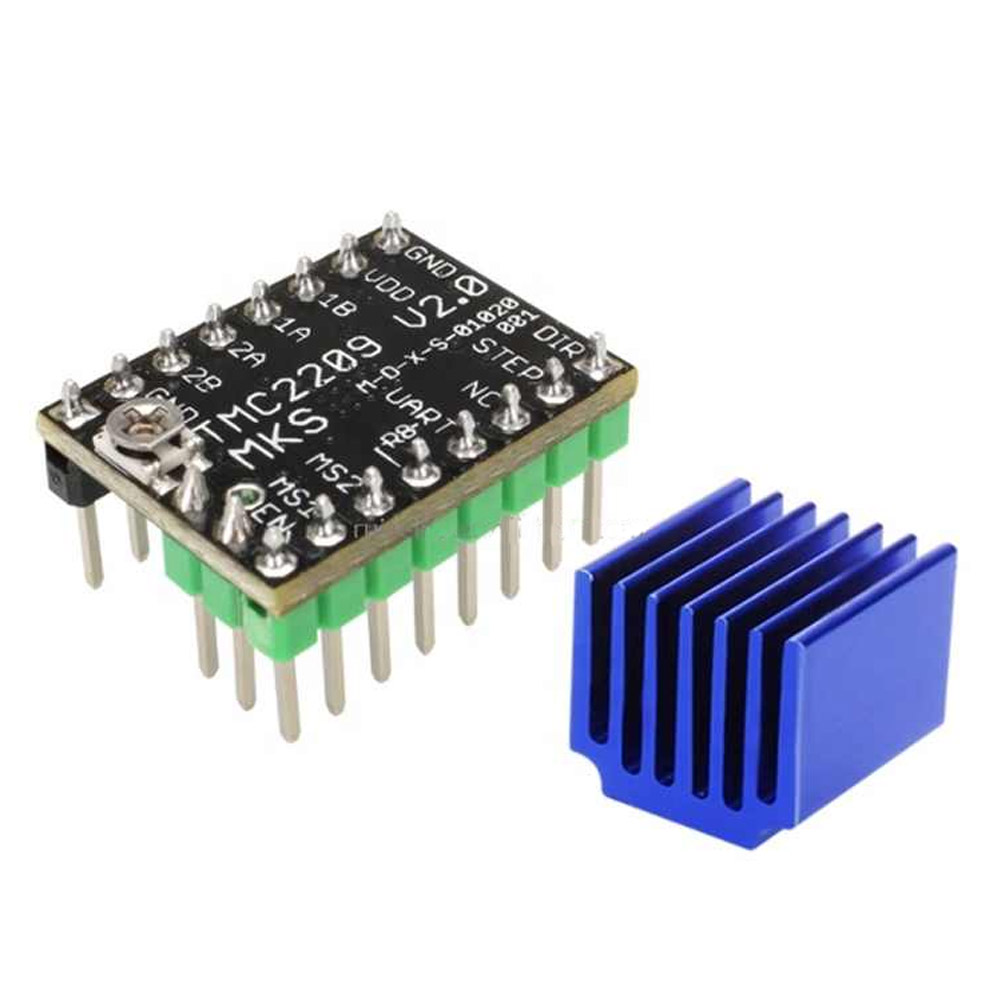

  • 1x TMC2209 Schrittmotortreiber
  • 1x Kühlkörper
Produktart: Schrittmotortreiber
Mikroschritte (Max.): 1/256
Konfiguration: Step/Dir, UART
Logikspannung: 3.3-5V
Arbeitsspannung: 5.5-36V
Motorstrom (max. pro Phase): 1.8 A
Motorstrom (Spitze): 2.5 A
Modellkompatibilität: Universal
