| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
0,95 €
|
| Bis 19 |
0,75 €
-21,05 %
|
| Ab 20 |
0,69 €
-27,37 %
|
Sofort verfügbar, Lieferzeit: 1-3 Tage

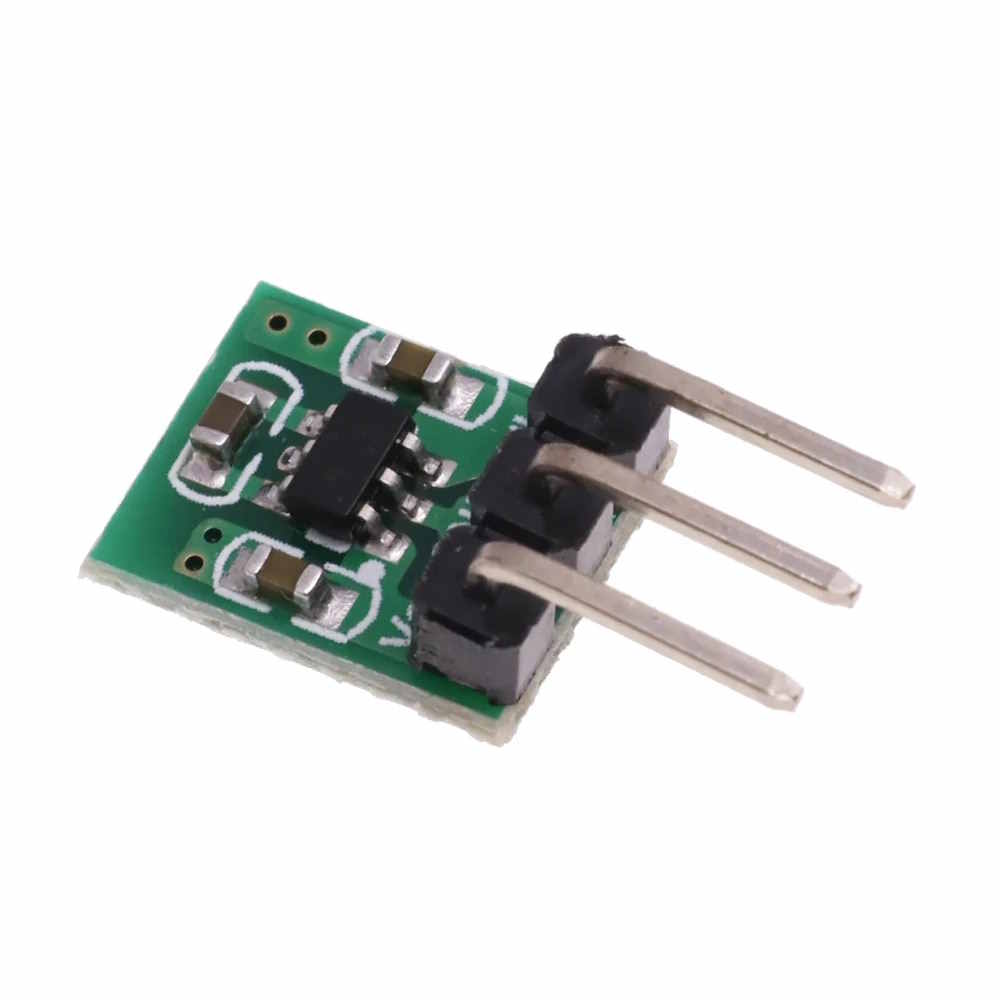

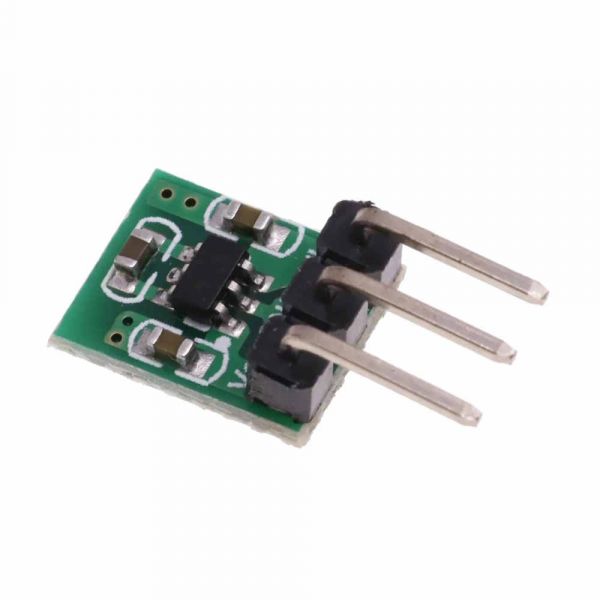

Step-Up & Step-Down Spannungswandler DC 1.8V-5V auf 3.3V (fester Ausgang)
Dieser kleine Spannungswandler macht aus einer Eingangsspannung zwischen DC 1.8V und 5V eine feste Ausgangsspannung von 3.3V. Dieses Modul ist äußerst klein und besitzt nur eine Ausgangsleistung von 100mA (150mA max) und eignet sich ideal für Anwendungen mit geringerem Strombedarf.
Anwendungsbeispiele:
- Low-Power Wifi Microcontroller:ESP8266
- Low-Power Bluetooth-Module: HC-05 oder HC-06
- Low-Power UART-Module: HC-11, HC-12
- Low-Power wireless Module: CC1101, CC2500, Nrf24l01+
- Low-Power LED Treiber
Pinbelegung
- V1 (VIN) Eingang
- GND Masse
- V0 (VO) Ausgang
Details
- Eingangsspannung: DC 1.8V - 5V
- Ausgangsspannung: 3.3V fix
- Ausgangsstrom: 100mA (max. 150mA Spitze)
- Rastermaß: 2.54mm

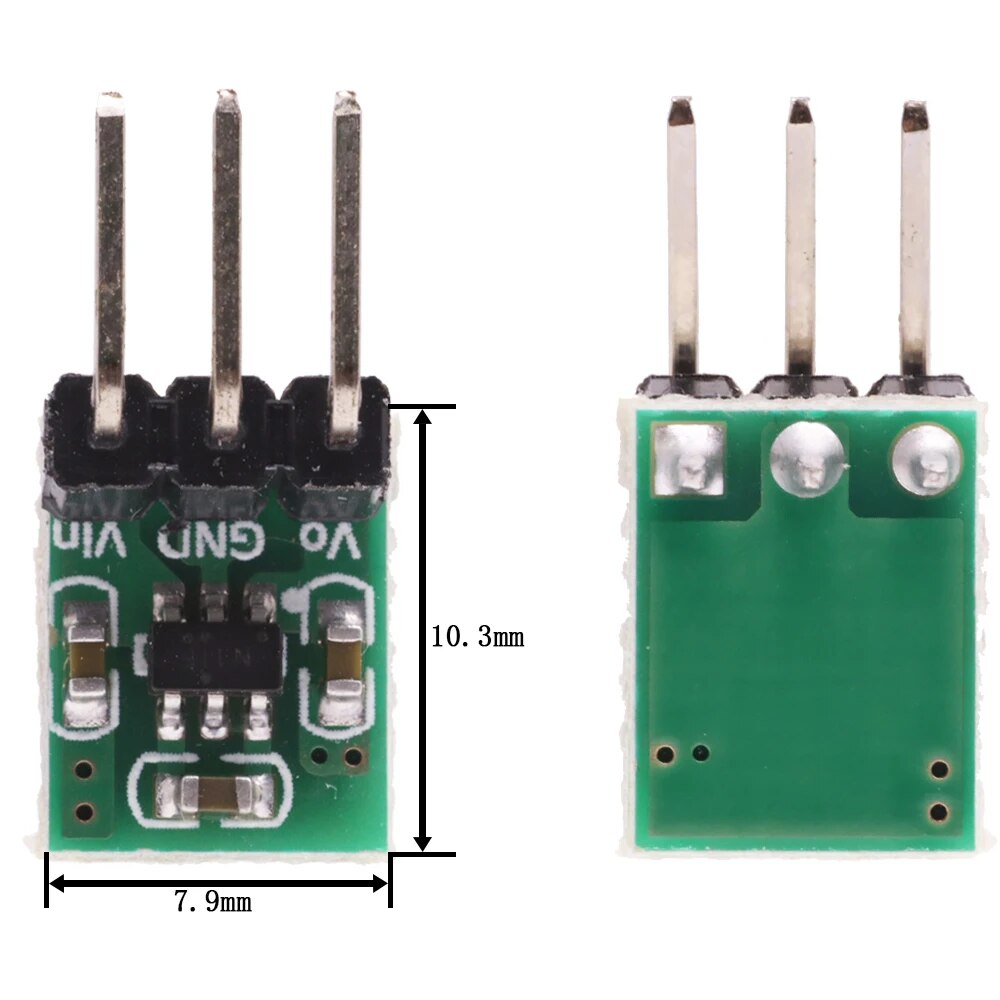

- ABmessungen (ohne Pins): 10,3x7,9x5,5mm
Lieferumfang
- 1x Mini Spannungswandler wie abgebildet
Downloads
| Produktart: | Spannungswandler |
|---|
Anmelden
1 Bewertung
24. November 2024 16:50
Gutes Board für Versorgung von ESPs aus LiPos
Über eBay gekauft. Ich benutze den Artikel für die Stromversorgung von ESP8266-Boards (3,3V) mit je einem LiPo (3,3-4,3V). Das Spannungswandler-Board ist klein und passt damit noch in nahezu jede Schaltung rein.
Einzig die Beschreibung zum Artikel sollte angepasst werden:
Eingang ist über die Pins V1 und GND, Ausgang über V0 und GND.
